替代定理的应用

目录

1.定义

2.用法

3.理解

综合题★★★★

---

1.定义

替代定理：也称置换定理，是指对任意一个给定电路，若某一支路（例如支路k）的电压为、电流为，那么该支路就可以用一个电压等于的电压源，或者用一个电流等于的独立电流源，或者用的电阻来代替，替代后的电路的全部电压和电流均保持原有值（电路具有唯一解）。

2.用法

①若被替代支路的电压或电流是电路其他部分某受控源的控制量，而替代后该电压或电流将不复存在时，则该支路不能被替代；

②替代定理应用于集总电路，不仅适于线性电路，也可用于非线性电路。但需要注意，原电路须有唯一解，替代后电路也必须有唯一解。

3.理解

①因为第k条支路替代前后KCL、KVL关系相同，所以其余支路的u、i关系不变。若用电压源代替k支路后，其余各支路电压不变（KVL），那么其余各支路电流不变，故第 k 条支路也不变（KCL）。同理，用电流源代替k支路后，也不变。

②给定的一组代数方程（线性或非线性）只要存在唯一的解，则其中任一未知量如用它的解来代替，不会导致其它变量的解在数值发生变化。对于一个电路（线性或非线性），电源已知，根据KCL和KVL列出方程组，支路电压和支路电流是未知量（有唯一解），把某一支路电压用电压源代替（或电流用电流源代替），就相当于把未知量用其解来代替，所以也不会使其余任何支路的电压和电流发生变动。

③替代后的电路应无电压源回路，也无电流源结点（含广义结点），否则无法确定相关原有支路的电流或电压，即替代后电路没有唯一解，其他支路电压和电流不能保持原有值。（注：电压源回路是指电压源形成的回路，电流源结点是指连接该结点的支路全部为电流源。）

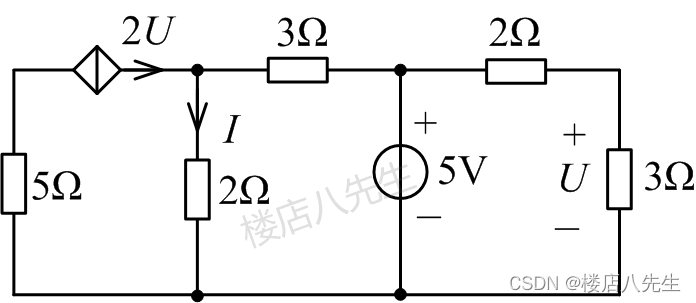

题1求图1所示电路中的I。

图1

解析：计算3Ω电阻两端电压

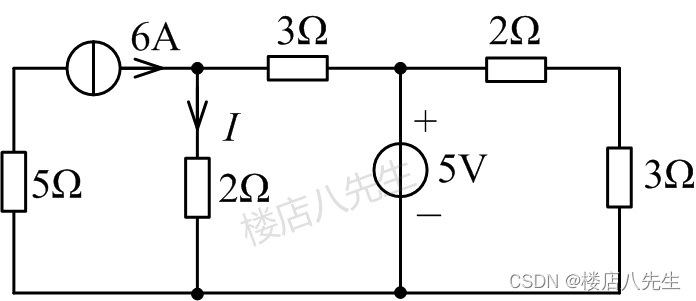

图2

用2U=6A电流源代替受控电流源支路，得图2所示电路（这里没有简化电路，保持电路结构不变），可用叠加定理求解

综合题★★★★

题2图3所示电路中，R=2Ω，网络N的VCR如图4所示，求u和i以及流过两个线性电阻的电流。

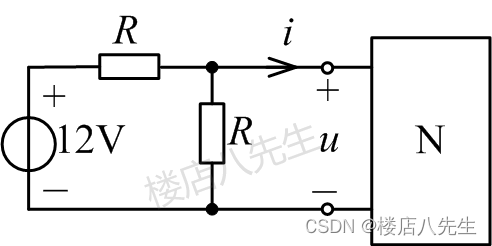

图3

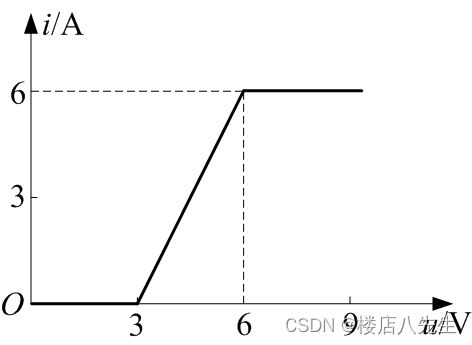

图4

解析：将图3另画作图5，求虚线内电路（网络N1）的VCR，列结点方程为

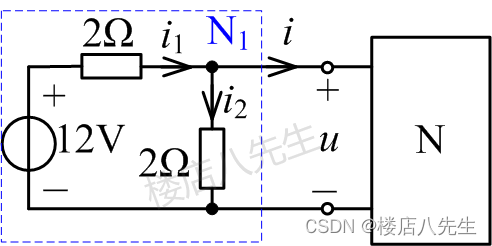

图5

解得u=6-i，则可将N和N1的VCR联解求得u和i的值。

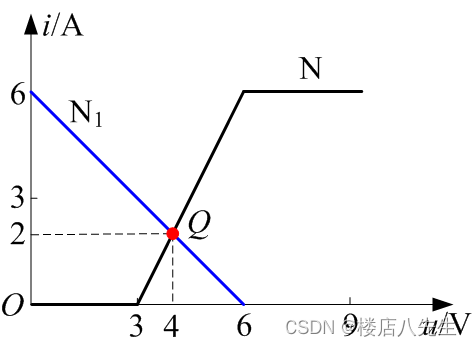

这里采用图解法，在网络N的VCR曲线图中做出N1的VCR，如图6所示，可得

图6

于是，根据替代定理，以4V电压源替换网络N，可得

注：也可以2A电流源或2Ω电阻代替网络N，求两线性电阻上的电流。
