基于simulink的双闭环矢量控制的电压型PWM整流器仿真

目录

1.算法仿真效果

2.算法涉及理论知识概要

3.Simulink模型

4.完整算法代码文件获得

---

1.算法仿真效果

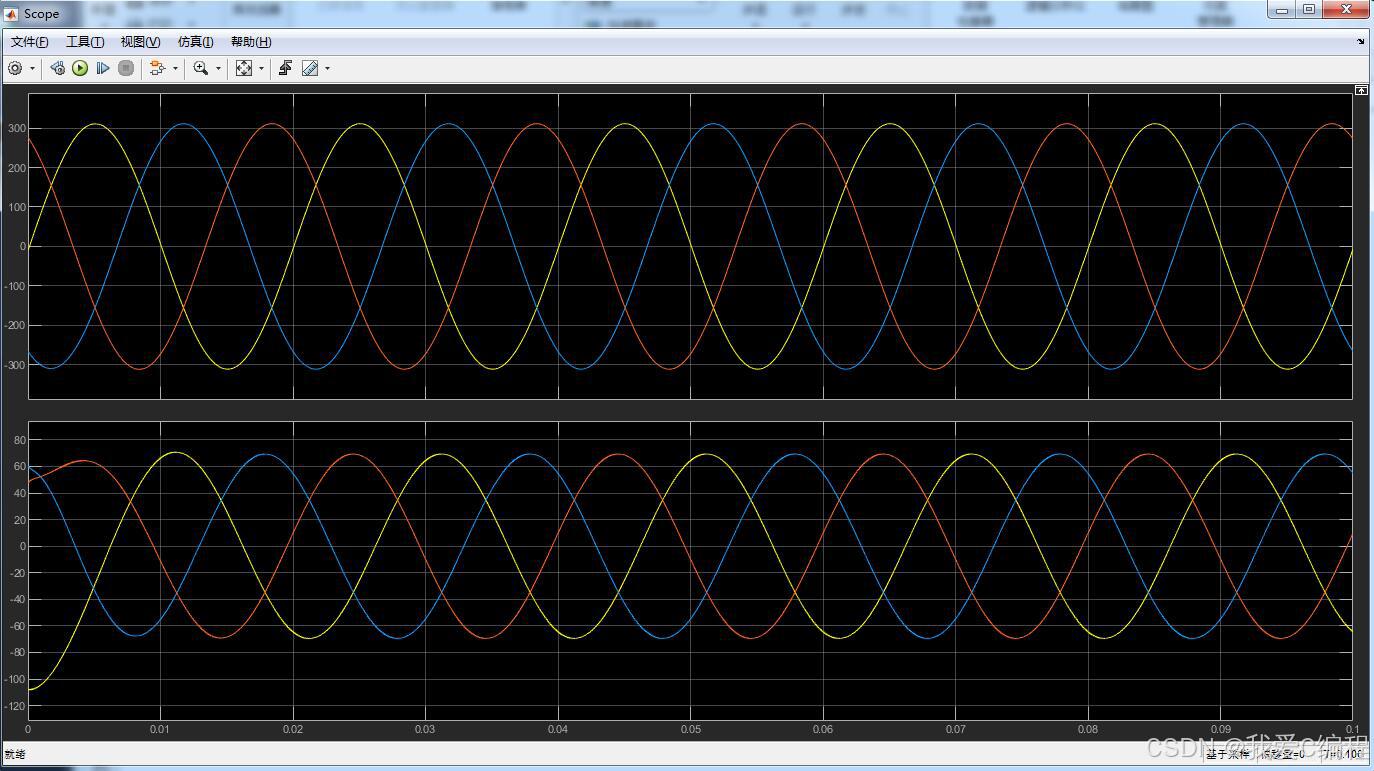

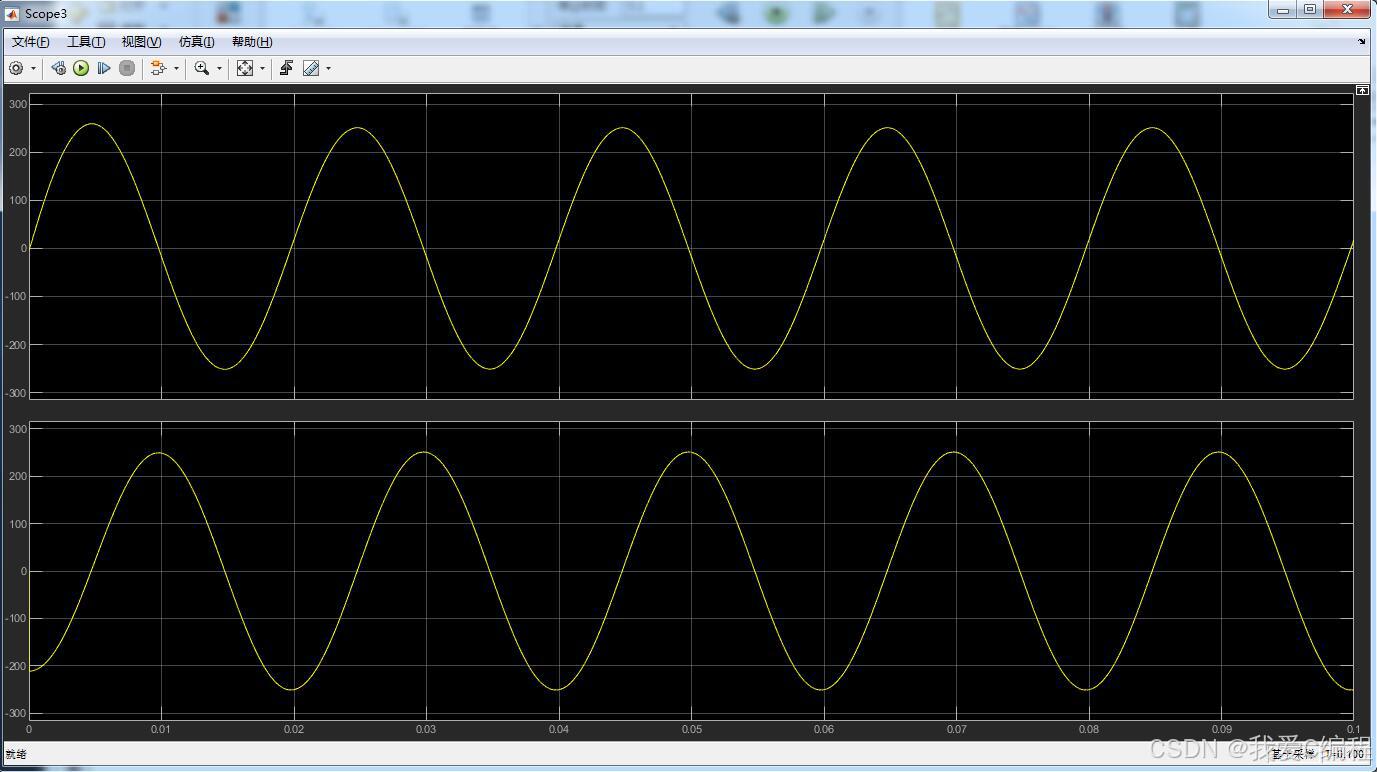

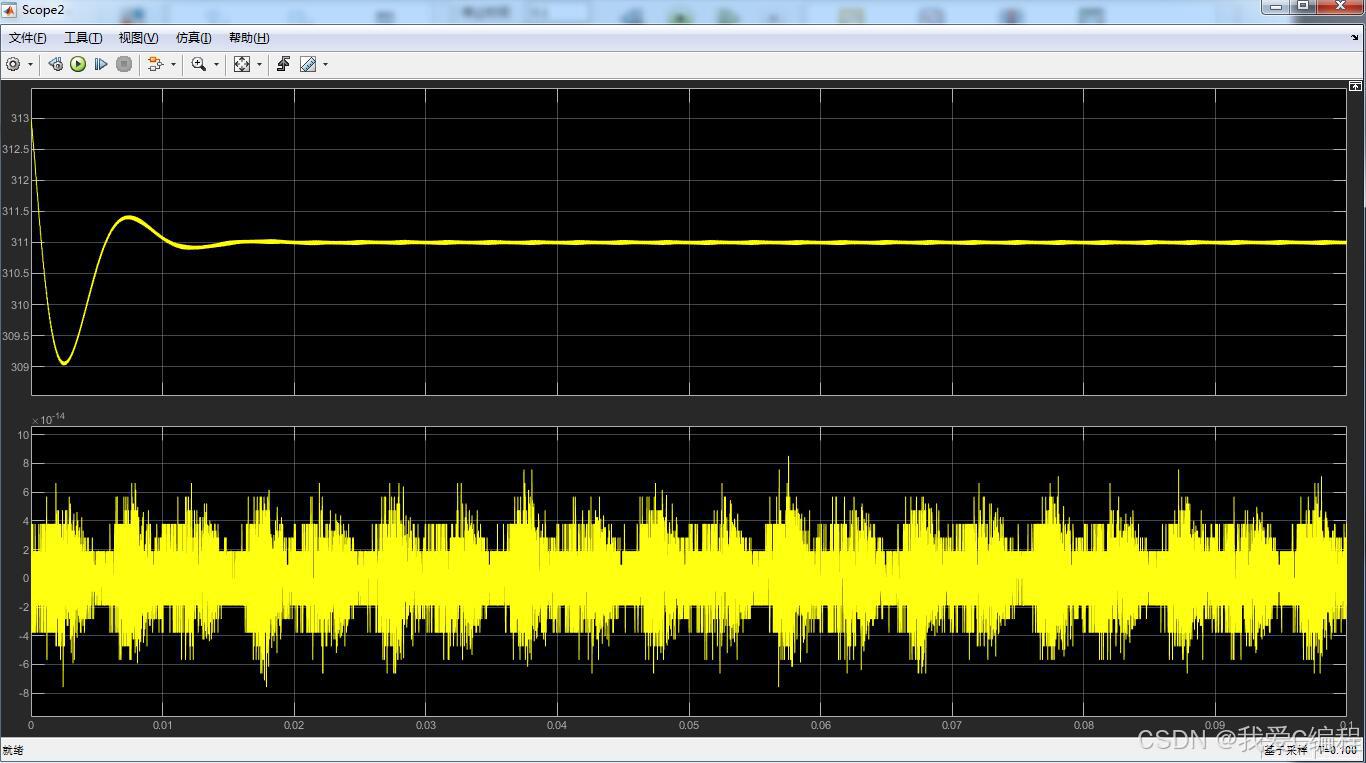

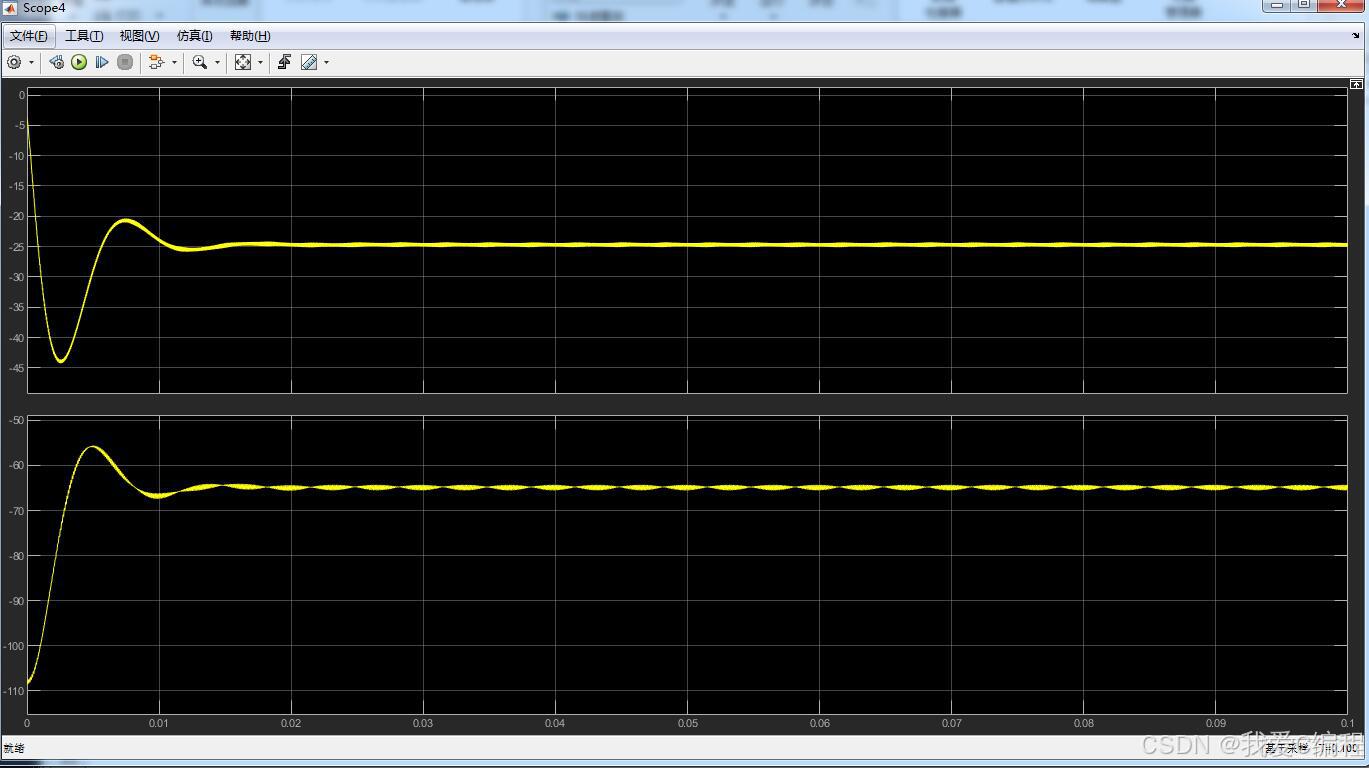

matlab2022a仿真结果如下（完整代码运行后无水印）：

仿真操作步骤可参考程序配套的操作视频。

2.算法涉及理论知识概要

       电压型 PWM 整流器（Voltage Source PWM Rectifier）是一种通过脉宽调制（PWM）技术实现电能双向流动的电力电子装置。其核心优势在于可实现单位功率因数运行、能量回馈、动态响应快等特性，广泛应用于可再生能源并网、电机驱动、储能系统等领域。双闭环矢量控制是其主流控制策略，通过电流环和电压环的级联设计，实现对有功和无功功率的独立调节。

电压型PWM整流器：直流侧采用电容储能，提供稳定电压，交流侧通过PWM调制实现电能的双向流动。

双闭环控制：外环为电压环（控制直流侧电压），内环为电流环（控制交流侧电流），两者结合实现快速动态响应和高稳态精度。

矢量控制：通过坐标变换（Clark/Park变换）将三相交流量转换为旋转坐标系（dq轴）下的直流量，实现解耦控制，简化控制器设计。

三相电路的状态方程

在三相静止坐标系（abc 坐标系）下，交流侧动态方程为：

矢量控制原理

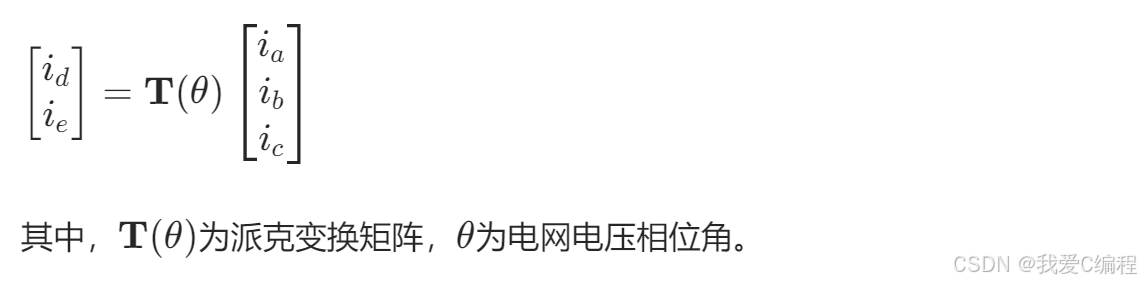

       通过派克变换（Park Transformation）将三相系统转换为两相旋转坐标系（dq 坐标系），实现有功和无功的解耦控制：

双闭环控制结构

双闭环控制包含电压外环和电流内环：

电压环：调节直流母线电压Ud​至给定值，输出作为电流环的有功电流指令id∗​。

电流环：跟踪有功电流指令id∗​和无功电流指令iq∗​，生成 PWM 信号。

       双闭环矢量控制的电压型 PWM 整流器通过解耦控制实现了有功和无功的独立调节，具备高功率因数、能量双向流动和快速动态响应等优点。其通过分层控制和坐标变换实现了高效能量转换，是智能电网和绿色能源系统中的关键技术。

3.Simulink模型

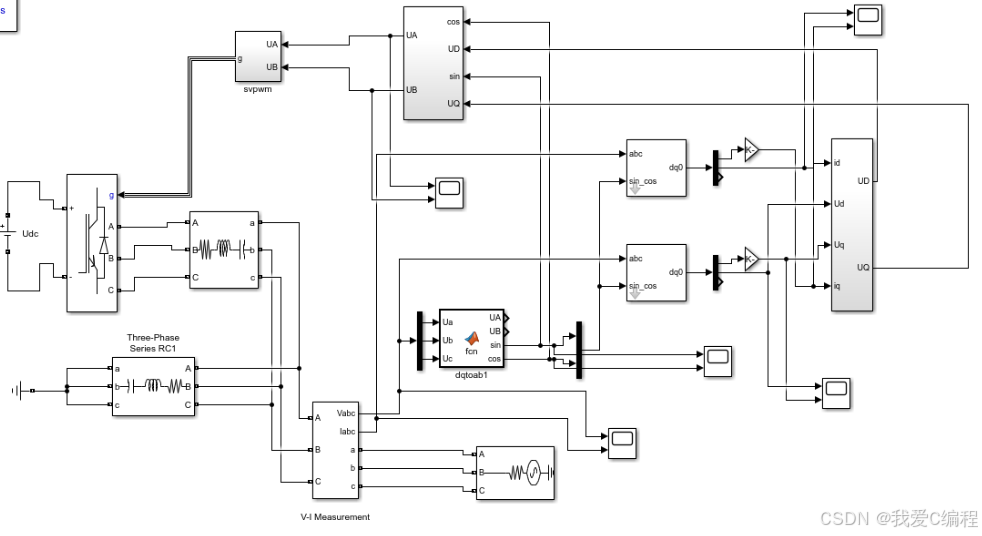

A_052
