电容的偏压特性

        电容的偏压特性是指电容在施加直流偏压（DC Bias）时，其电气特性（如电容量、电介质损耗等）发生变化的现象。对于某些类型的电容，尤其是陶瓷电容，这种偏压特性非常显著，理解和管理这些特性对于确保电路设计的性能和稳定性至关重要。

以下是一些与电容偏压特性相关的重要方面：

1. 电容量变化：
   • 某些电容器（尤其是陶瓷电容器，特别是多层陶瓷电容（MLCC）、Y5V、X7R等材料）在直流偏压下会出现电容量下降的现象。例如，一颗额定为10µF的陶瓷电容，在施加一定直流电压后，实际有效电容值可能明显低于标称值。
2. 电介质材料：
   • 不同电介质材料对偏压的反应不同。高介电常数材料如Y5V、Z5U等在直流偏压下电容量的变化较显著，而NP0（C0G）材料则稳定性较好，几乎不受直流偏压的影响。
3. 温度和频率依赖性：
   • 电容的偏压特性还可能和工作温度、频率有关。温度变化与高频信号在存在直流偏压时会进一步影响电容的表现。
4. 实际应用中的影响：
   • 在电路设计中，忽略电容的偏压特性可能导致电路性能达不到预期。例如，在滤波或稳压电路中，电容量的变化会直接影响滤波效果和稳压特性。

示例：

假设我们有一个标称10µF的X7R陶瓷电容器，在无偏压条件下其电容量接近10µF。然而，当施加一个10V的直流偏压时，实际测得的电容量可能降至仅7µF甚至更低。这会影响其在滤波电路中的表现，因为滤波电路的截止频率与电容量直接相关。

总结来说，电容的偏压特性是设计电路时需要认真考虑的一部分，特别是在精密应用和高稳定性要求的环境中。选择时需要参考详细的电容器规格书，并在实际电路中进行测试验证，确保在真实工作条件下能够符合设计预期。

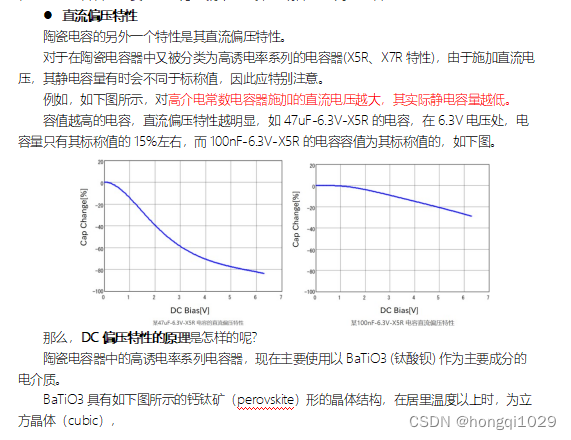

上述信息来源于GPT-4o；下面这章图来源于微信群。
