  对方发来一个STP文件，其中有模型的部分零件想为我所用。

   Shift键+鼠标左键 选取需要的零件

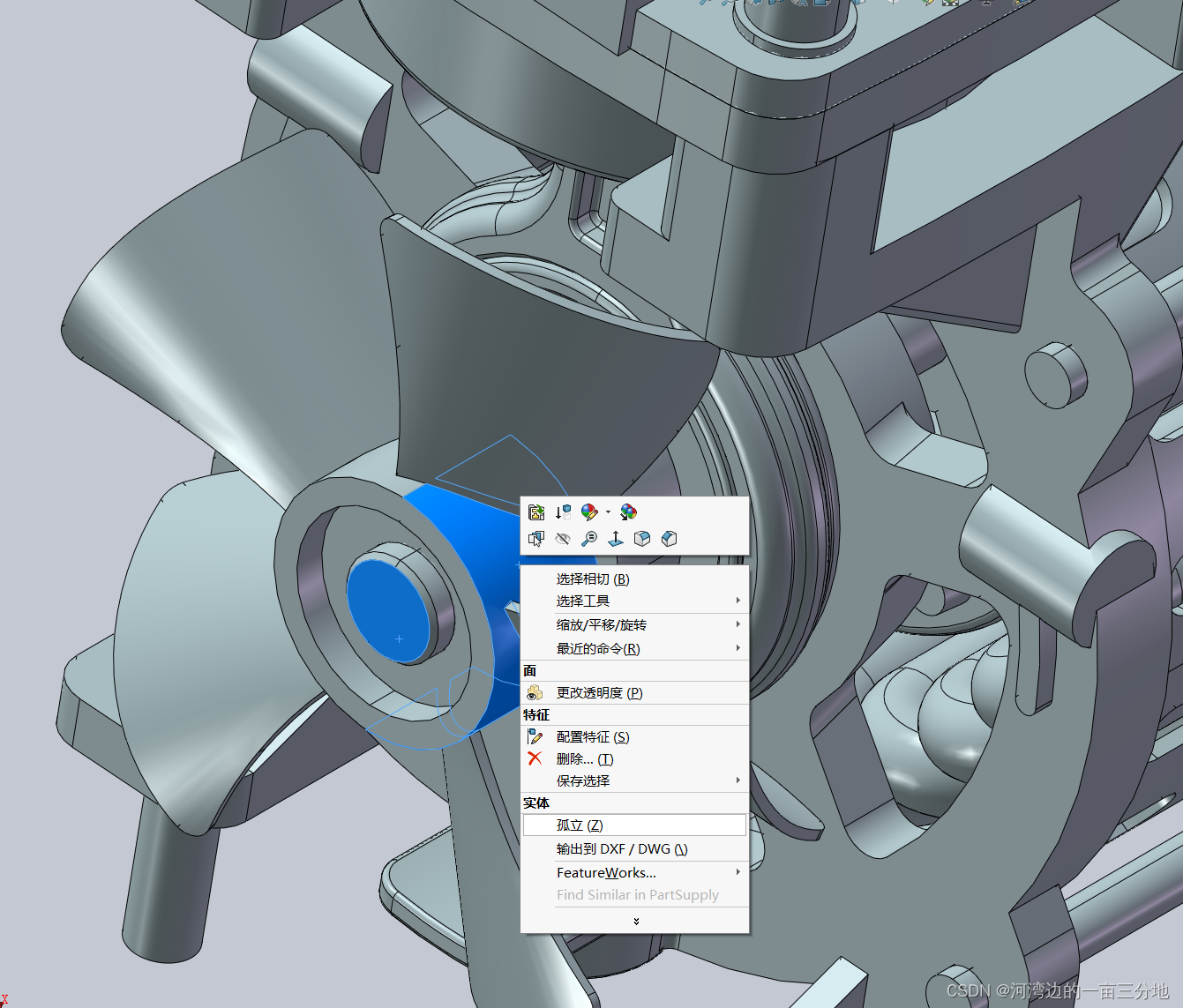

    在选好零件上右键，选择“孤立”

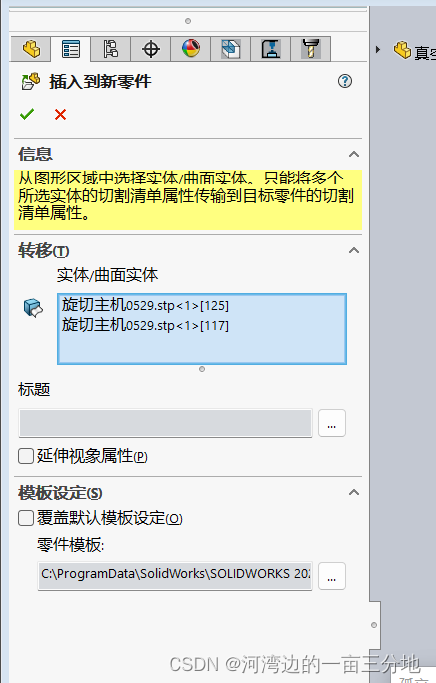

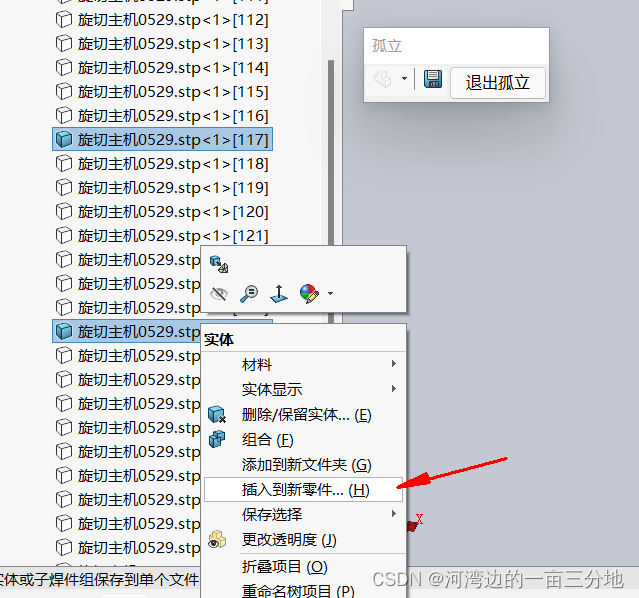

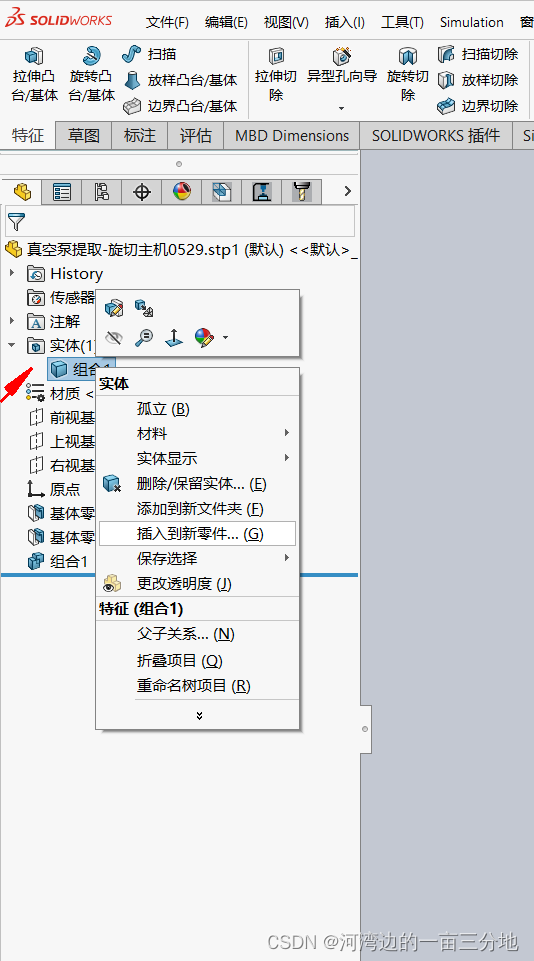

左边找到部件，ctrl+左键选中，选择“插入到新零件”

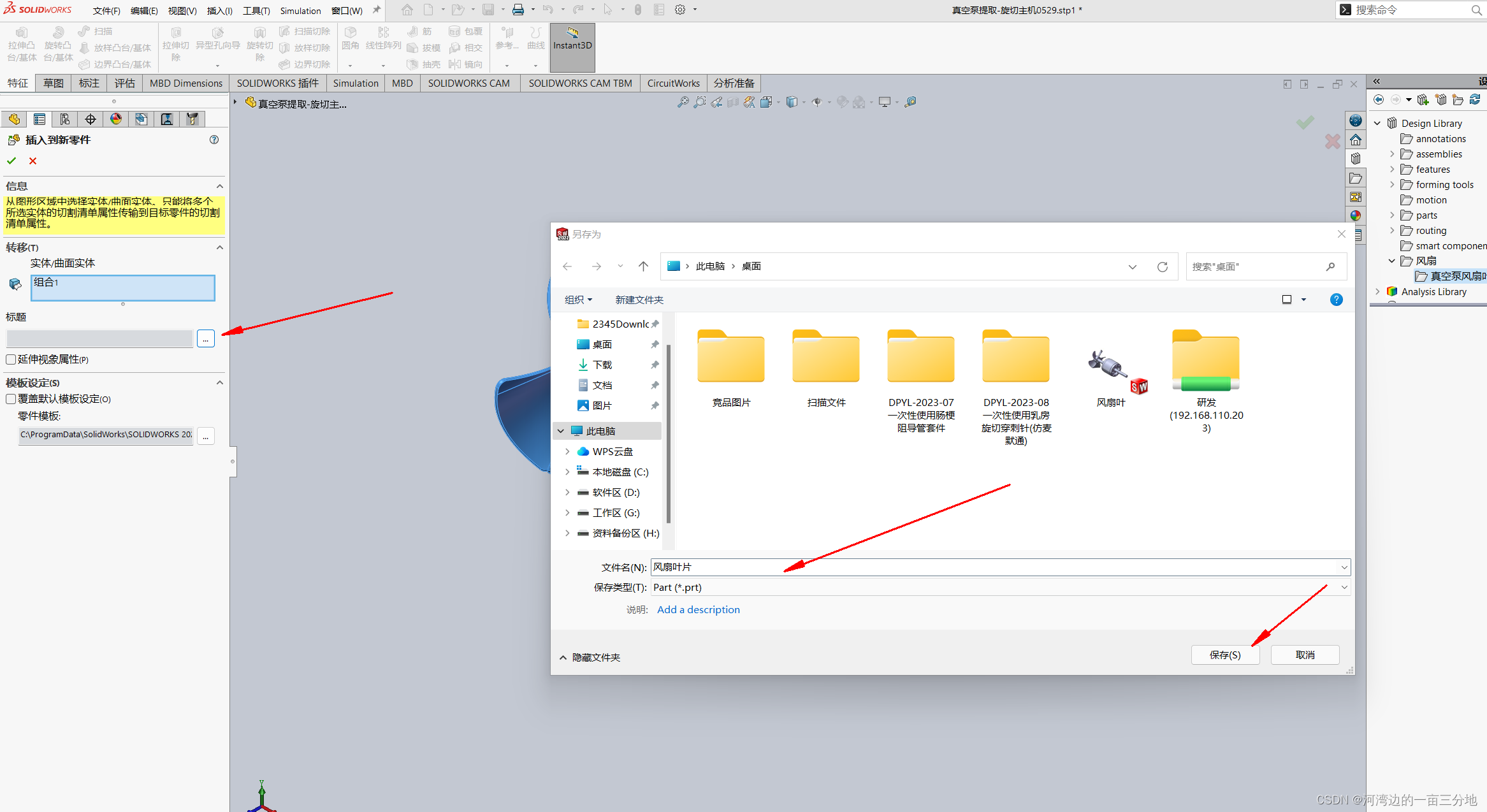

点 绿色 勾 就选择保存类型，完成 。

  1. 打开这个新生成的sldprt格式文件
  2. 用Solidworks 打开另存为的.prt的原装配体文件，此时零件1和2都变为实体：

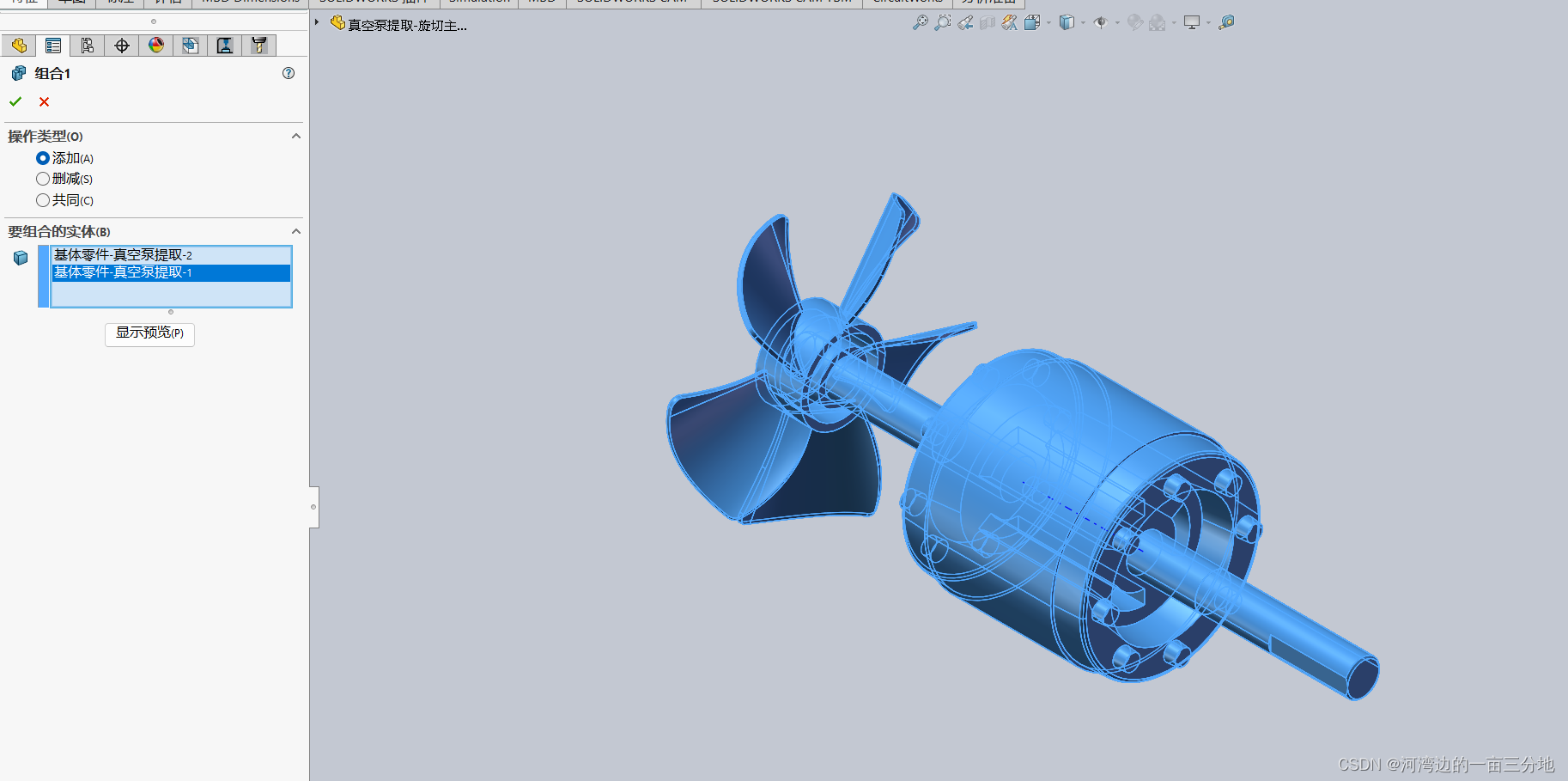

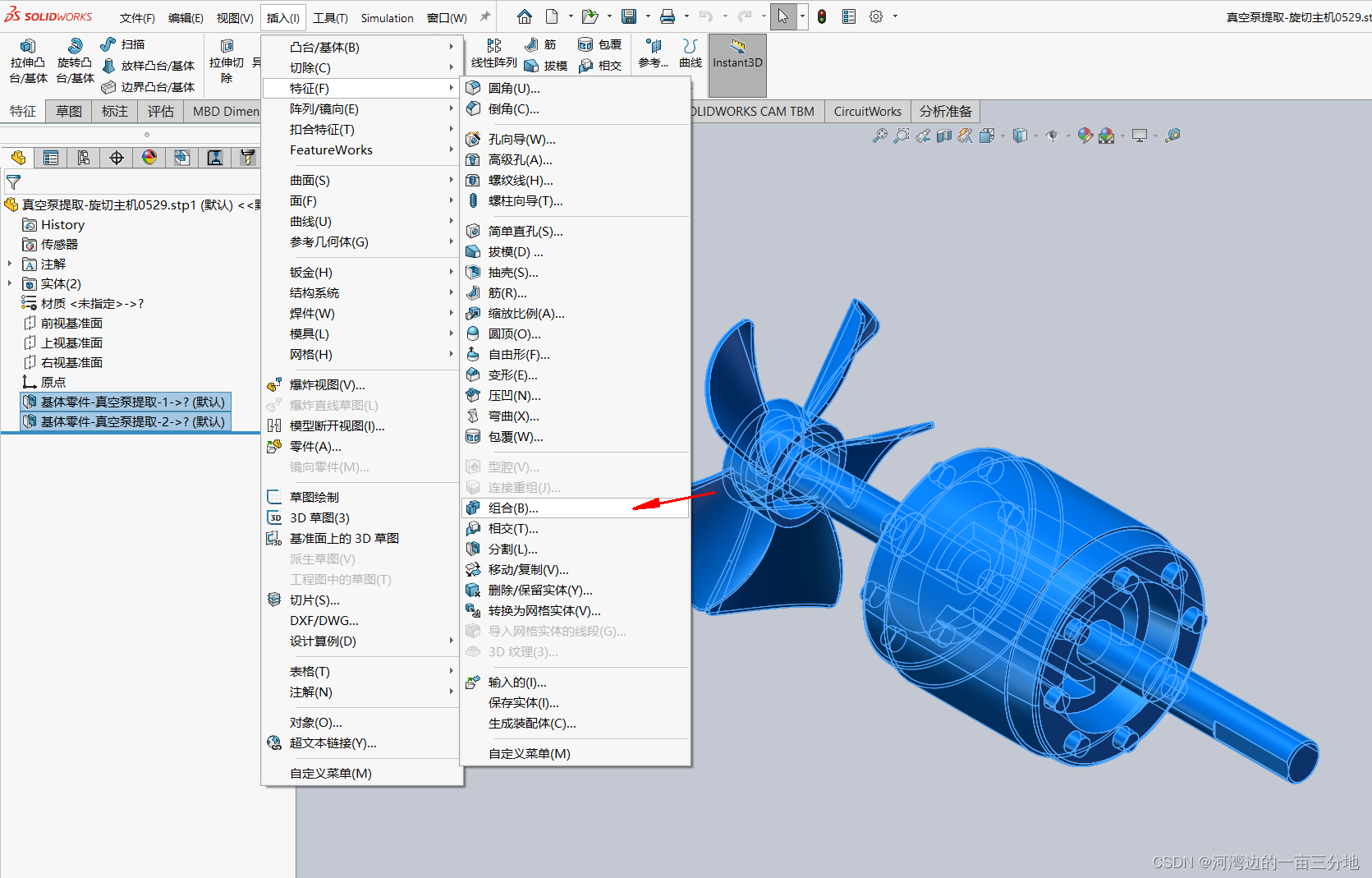

  3.  选择插入-特征-组合，此时可以将2个实体组合为一个实体

鼠标选中两个实体

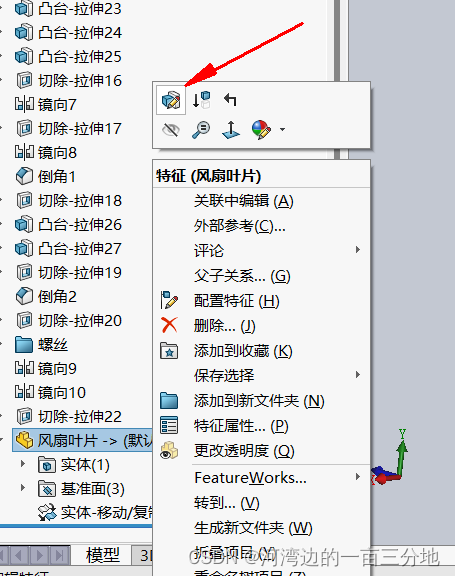

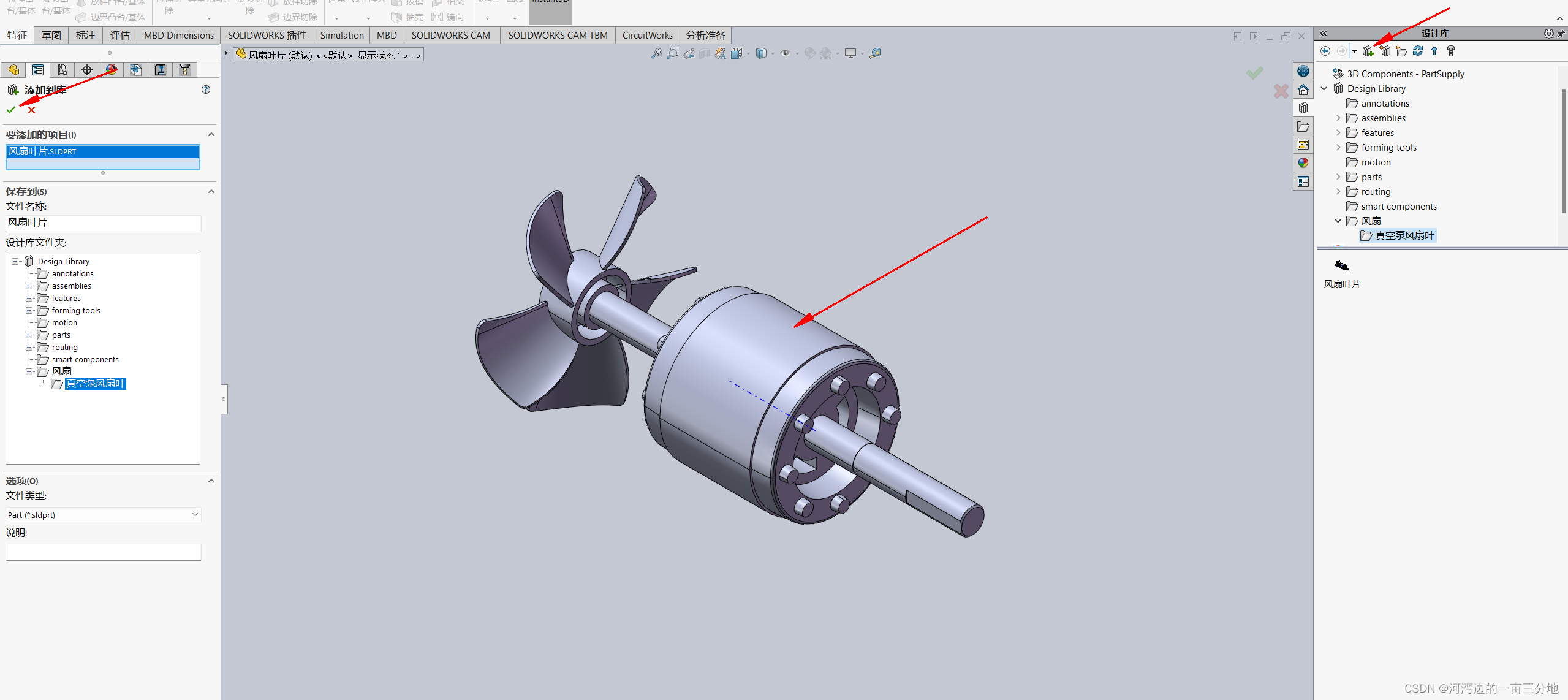

在文件中导入该特征库后，可以点击下图编辑调整位置

在插入- 特征-移动和复制里也能操作
