AD16覆铜问题：覆不上铜，只显示边框

最新推荐文章于 2025-03-07 22:10:47 发布
最新推荐文章于 2025-03-07 22:10:47 发布
阅读量2.8w 收藏 48
点赞数 13
分类专栏： AD 电路设计经验 文章标签： pcb
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hpy518/article/details/122547586
版权
本文介绍了一种在修改线距后导致覆铜只显示外框的问题，并提供了详细的解决步骤。主要包括调整覆铜属性中的填充模式为Hatched(Tracks/arcs)，设置轨迹宽度大于栅格尺寸等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

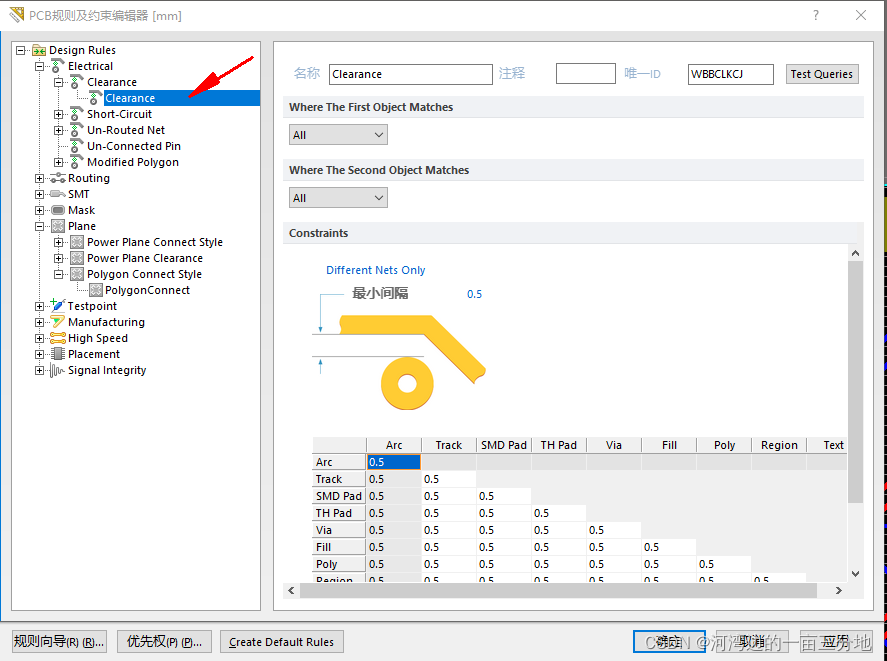

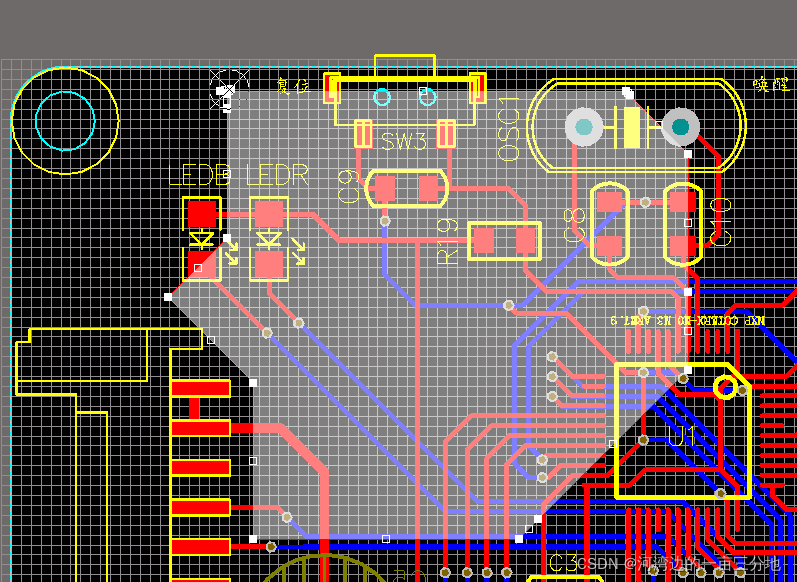

在修改了线距后，覆铜后变成只显示外框了

解决办法如下：

一、双击覆铜框，弹出它的属性对话框

1、选Hatched(Tracks/arcs)

2、将轨迹宽度设置地比栅格尺寸大些

3、其它设置参考如下图

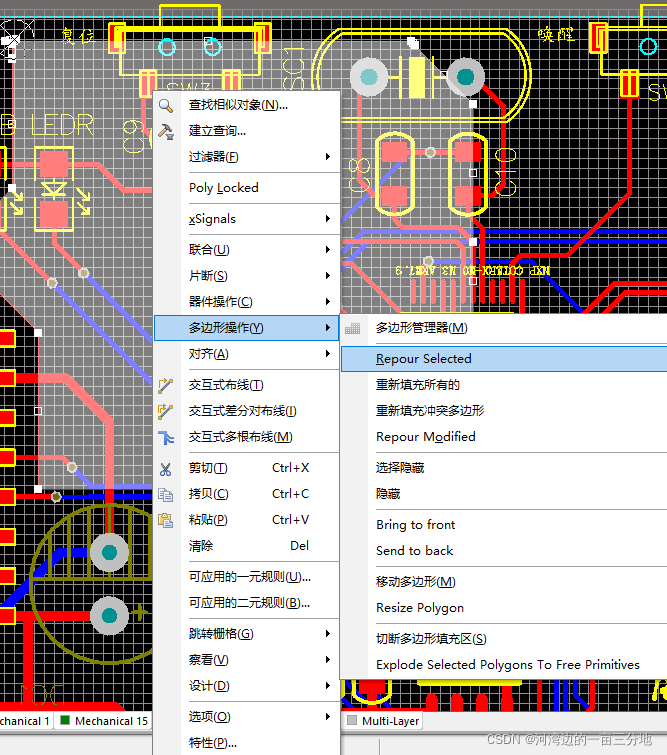

二、在右键选择“多边形操作”中“Repour Selected”
