与非门工作原理介绍

与非门工作原理介绍

与非门工作原理介绍

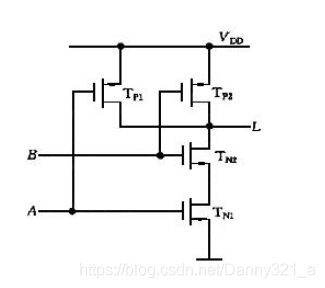

CMOS与非门电路输入管
输入端CMOS与非门电路，其中包括两个串联的N沟道增强型MOS管和两个并联的P沟道增强型MOS管。每个输入端连到一个N沟道和一个P沟道MOS管的栅极。当输入端A、B中只要有一个为低电平时，就会使与它相连的NMOS管截止，与它相连的PMOS管导通，输出为高电平；仅当A、B全为高电平时，才会使两个串联的NMOS管都导通，使两个并联的PMOS管都截止，输出为低电平。

————————————————
