PCA——主成分分析

简介

PCA全称Principal Component Analysis,即主成分分析,是一种常用的数据降维方法。它可以通过线性变换将原始数据变换为一组各维度线性无关的表示,以此来提取数据的主要线性分量
z=wTxz = w^Tx

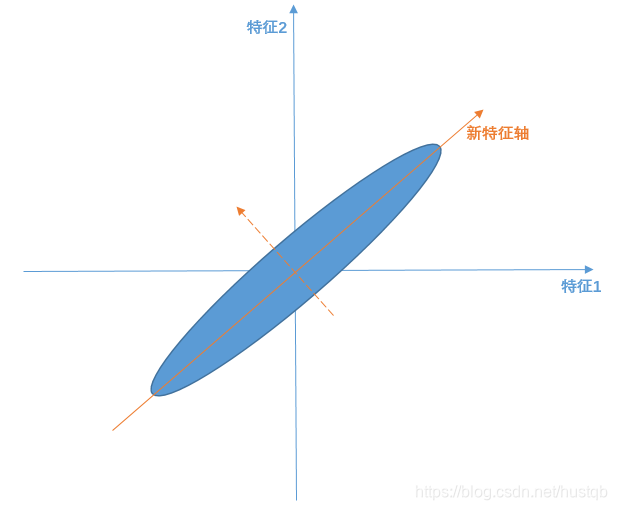

  其中,z为低维矩阵,x为高维矩阵,w为两者之间的映射关系。假如我们有二维数据(原始数据有两个特征轴——特征1和特征2)如下图所示,样本点分布为斜45°的蓝色椭圆区域。PCA算法认为斜45°为主要线性分量,与之正交的虚线是次要线性分量(应当舍去以达到降维的目的)。
二维数据的PCA降维
划重点:

  1. 线性变换=>新特征轴可由原始特征轴线性变换表征
  2. 线性无关=>构建的特征轴是正交的
  3. 主要线性分量(或者说是主成分)=>方差加大的方向
  4. PCA算法的求解就是找到主要线性分量及其表征方式的过程

相应的,PCA解释方差并对离群点很敏感:少量原远离中心的点对方差有很大的影响,从而也对特征向量有很大的影响。

线性变换

一个矩阵与一个列向量A相乘,等到一个新的列向量B,则称该矩阵为列向量A到列向量B的线性变换。

我们希望投影后投影值尽可能分散,而这种分散程度,可以用数学上的方差来表述。Var(a)=1mi=1m(aiμ)2Var(a) = \frac 1m \sum_{i=1}^m(a_i - \mu)^2即寻找一个一维基,使得所有数据变换为这个基上的坐标表示后,方差值最大。

解释:方差越大,说明数据越分散。通常认为,数据的某个特征维度上数据越分散,该特征越重要。

对于更高维度,还有一个问题需要解决,考虑三维降到二维问题。与之前相同,首先我们希望找到一个方向使得投影后方差最大,这样就完成了第一个方向的选择,继而我们选择第二个投影方向。如果我们还是单纯只选择方差最大的方向,很明显,这个方向与第一个方向应该是“几乎重合在一起”,显然这样的维度是没有用的,因此,应该有其他约束条件——就是正交

解释:从直观上说,让两个字段尽可能表示更多的原始信息,我们是不希望它们之间存在(线性)相关性的,因为相关性意味着两个字段不是完全独立,必然存在重复表示的信息。
字段在本文中指,降维后的样本的特征轴

数学上可以用两个字段的协方差表示其相关性:Cov(a,b)=1mi=1m(aiμa)(biμb)Cov(a, b) = \frac 1m \sum_{i=1}^m (a_i - \mu_a)(b_i - \mu_b)当协方差为0时,表示两个字段线性不相关。

总结一下,PCA的优化目标是:
将一组N维向量降为K维(K大于0,小于N),其目标是选择K个单位正交基,使得原始数据变换到这组基上后,各字段两两间协方差为0,而字段的方差则尽可能大。


所以现在的重点是方差和协方差

协方差

在统计学上,协方差用来刻画两个随机变量之间的相关性,反映的是变量之间的二阶统计特性。考虑两个随机变量XiX_iXjX_j,它们的协方差定义为
cov(Xi,Xj)=E[(XiE(Xi))(XjE(Xj))]cov(X_i, X_j) = E[(X_i - E(X_i))(X_j - E(X_j))]

tips:独立,不相关与协方差为零三者的关系
只讨论离散型随机变量的情形。
独立:随机变量ξ,η\xi ,\eta独立是指对于任意的常数a,b,都有P(ξ=a,η=b)=P(ξ=a)P(η=b)P(\xi = a, \eta = b) = P(\xi = a) \cdot P(\eta = b).
相关性,相关系数ρξη=cov(ξ,η)var(ξ)var(η)\rho _{\xi \eta } = \frac {cov(\xi, \eta)}{\sqrt{var(\xi)} \sqrt{var(\eta)}}
相关系数其实是“线性相关系数”
相关系数和协方差在描述相关性方面是等价的,但独立与相关性的关系是:

**独立=>不相关**

协方差矩阵:
假设有m个变量,特征维度为2,a1a_1表示变量1的a特征。那么构成的数据集矩阵为:
X=(a1a2...amb1b2...bm)X=\begin{pmatrix} a_1 & a_2 &...& a_m\\ b_1 & b_2 &...&b_m \end{pmatrix}

再假设它们的均值都是0,对于有两个均值为0的m维向量组成的向量组,1mXXT=(1mi=1mai21mi=1maibi1mi=1maibi1mi=1mbi2)\frac 1mXX^T=\begin{pmatrix} \frac 1m \sum_{i=1}^m a_i^2 & \frac 1m \sum_{i=1}^m a_ib_i\\ \frac 1m \sum_{i=1}^m a_ib_i & \frac 1m \sum_{i=1}^m b_i^2 \end{pmatrix}

可以发现对角线上的元素是两个字段的方差,其他元素是两个字段的协方差,两者都被统一到了一个矩阵——协方差矩阵中。

回顾一下前面所说的PCA算法的目标:方差max,协方差min!!

要达到PCA降维目的,等价于将协方差矩阵对角化:即除对角线外的其他元素化为0,并且在对角线上将元素按大小从上到下排列,这样我们就达到了优化目的。

设原始数据矩阵X对应的协方差矩阵为C,而P是一组基按行组成的矩阵,设Y=PX,则Y为X对P做基变换后的数据。设Y的协方差矩阵为D,我们推导一下D与C的关系:D=1mYYT=1m(PX)(PX)T=1mPXXTPT=P(1mXXT)PT=PCPTD = \frac 1m YY^T = \frac 1m (PX)(PX)^T = \frac 1m PXX^TP^T = P(\frac 1m XX^T)P^T = PCP^T

解释:想让原始数据集X =>pca成数据集Y,使得Y的协方差矩阵是个对角矩阵。
有上述推导可得,若有矩阵P能使X的协方差矩阵对角化,则P就是我们要找的PCA变换。

优化目标变成了寻找一个矩阵PP,满足PCPTPCP^T是一个对角矩阵,并且对角元素按从大到小依次排列,那么PP的前KK行就是要寻找的基,用PP的前KK行组成的矩阵乘以XX就使得XXNN维降到了KK维并满足上述优化条件。

矩阵对角化

首先,原始数据矩阵X的协方差矩阵C是一个实对称矩阵,它有特殊的数学性质:

  1. 实对称矩阵不同特征值对应的特征向量必然正交。
  2. 设特征值λ\lambda重数为r,则必然存在r个线性无关的特征向量对应于λ\lambda,因此可以将这r个特征向量单位正交化。

一个n行n列的实对称矩阵一定可以找到n个单位正交特征向量,设这n个特征向量为e1,e2,...,ene_1, e_2, ..., e_n,我们将其按列组成矩阵:E=(e1 e2 ... en)E = (e_1 \ e_2 \ ... \ e_n)
则对协方差矩阵C有如下结论:
ETCE=Λ=(λ1λ2...λn)E^TCE = \Lambda = \begin{pmatrix} \lambda_1 & & & \\ &\lambda_2 & & \\ & &... & \\ & & &\lambda_n \end{pmatrix}这里不懂的朋友可以查阅线性代数相关书籍。
P=ETP = E^T

P是协方差矩阵的特征向量单位化后按行排列出的矩阵,其中每一行都是C的一个特征向量。如果设P按照中特征值的从大到小,将特征向量从上到下排列,则用P的前K行组成的矩阵乘以原始数据矩阵X,就得到了我们需要的降维后的数据矩阵Y。

在解释一下,特征值λ\lambda为什么要从大到小排列,为什么要选较大的λ\lambda???
因为我们协方差矩阵的对角线元素是方差,我们想要找方差交大的特征维度,所以要选择较大的对角线元素。
而对角矩阵Λ\Lambda虽然是C经过线性变化后的矩阵,但它在对角线上元素的大小关系没变,特征维度ii对应的特征值λi\lambda_i越大,该维度上数据的方差越大。

另一种解释思路

该思路基于拉格朗日问题的求解方法。
回到一开始,z=wTxz=w^Tx。其中,最主要的成分是这样的w1w_1,样本投影到w1w_1上之后最分散,使得样本点之间的差别变得最明显。为了得到唯一解且是该方向成为最重要的因素,我们要求w1=1||w_1|| = 1. 如果z1=w1Txz_1={w_1}^TxCov(x)=Cov(x)=\sum,则
Var(z1)=E[(wTxwTμ)2]=w1tw1Var(z_1) =E[(w^Tx - w^T\mu)^2] = {w_1}^t\sum w_1
寻找w1w_1,使得w1w_1在约束下最大化。将这写成拉格朗日问题,则有:
maxw1w1Tw1α(w1Tw11)\max_{w_1}{w_1}^T\sum w_1 - \alpha(w_1^Tw_1 - 1)
关于w1w_1求导并让它等于0,有:
2w12αw1=02\sum w_1 - 2\alpha w_1 = 0
因此,w1=αw1\sum w_1 = \alpha w_1
如果w1w_1是协方差矩阵\sum的特征向量,a是对应的特征值,则上式成立。因为我们想最大化
Var(z1)=w1Tw1=αw1Tw1=αVar(z_1) = w_1^T \sum w_1 = \alpha w_1^Tw_1 = \alpha
所以为了方差最大,我们选择具有最大特征值的特征向量。因此,主成分是输入样本的协方差矩阵的具有最大特征值λ1=α\lambda_1 = \alpha的特征向量。
第二个主成分w2w_2也应该是最大化方差,具有单位长度,并且与w1w_1正交。后一个要求是使得投影后z2=w2Txz_2=w_2^Txz1z_1不相关。对于第二个主成分,有
maxw2w2Tw2α(w2Tw21)β(w2Tw10)\max_{w_2} w_2^T \sum w_2 - \alpha(w_2^Tw_2 - 1) - \beta(w_2^Tw_1 - 0)
最后,该式简化为w2=αw2\sum w_2 = \alpha w_2,这表明w2w_2应该是\sum的具有第二大特征值λ2=α\lambda_2=\alpha的特征向量。类次的,我们可以证明其他维被具有递减特征值的特征向量给出。

算法及实例

PCA算法

总结一下PCA的算法步骤:
设有n条m维数据。

  1. 将原始数据按列组成m行n列矩阵X
  2. 将X的每一行(代表一个属性字段)进行零均值化
  3. 求出协方差矩阵C=1mXXTC = \frac 1m XX^T
  4. 求出协方差矩阵的特征值及对应的特征向量
  5. 将特征相浪按对应特征值大小从上到下按行排列成矩阵,取前k行组成矩阵P
  6. Y=PXY = PX即为降维到k维后的数据

关于PCA的python实现代码可以参考这里,不过ipynb文件可能在github上刷不出来,建议下载下来用jupyter notebook打开。

实例

原始数据集矩阵X:
(1124213344)\begin{pmatrix} 1 & 1 & 2 & 4 & 2 \\ 1 & 3 & 3 & 4 & 4 \end{pmatrix}

求均值后:
(1102020011)\begin{pmatrix} -1 & -1 & 0 & 2 & 0 \\ -2 & 0 & 0 & 1 & 1 \end{pmatrix}

再求协方差矩阵
C=15(1102020011)(1210002101)=(65454565)C = \frac 15 \begin{pmatrix} -1 & -1 & 0 & 2 & 0 \\ -2 & 0 & 0 & 1 & 1 \end{pmatrix} \cdot \begin{pmatrix} -1 &-2 \\ -1 &0 \\ 0 &0 \\ 2 &1 \\ 0 &1 \end{pmatrix} = \begin{pmatrix} \frac65 &\frac45 \\ \frac45 &\frac65 \end{pmatrix}

特征值:
λ1=2,λ2=25\lambda_1 = 2, \lambda_2 = \frac 25

对应的特征向量:
c1(1212),c1(1212)c1\begin{pmatrix} \frac 1{\sqrt 2}\\ \frac 1{\sqrt 2} \end{pmatrix}, c1\begin{pmatrix} -\frac 1{\sqrt 2}\\ \frac 1{\sqrt 2} \end{pmatrix}

标准化(其实不标准化也一样,只是稍显不专业)
P=(12121212)P = \begin{pmatrix} \frac 1{\sqrt 2} &\frac 1{\sqrt 2} \\ -\frac 1{\sqrt 2} &\frac 1{\sqrt 2} \end{pmatrix}

选择较大特征值对应的特征向量:
(1212)\begin{pmatrix} \frac 1{\sqrt 2} &\frac 1{\sqrt 2} \end{pmatrix}

执行PCA变换:Y=PX,得到的Y就是PCA降维后的值数据集矩阵:
Y=(1212)(1102020011)=(321203212)Y = \begin{pmatrix} \frac 1{\sqrt 2} &\frac 1{\sqrt 2} \end{pmatrix} \cdot \begin{pmatrix} -1 & -1 & 0 & 2 & 0 \\ -2 & 0 & 0 & 1 & 1 \end{pmatrix} = \begin{pmatrix} -\frac 3 {\sqrt 2} & -\frac 1 {\sqrt 2} & 0 & \frac 3 {\sqrt 2} & \frac 1 {\sqrt 2}\end{pmatrix}

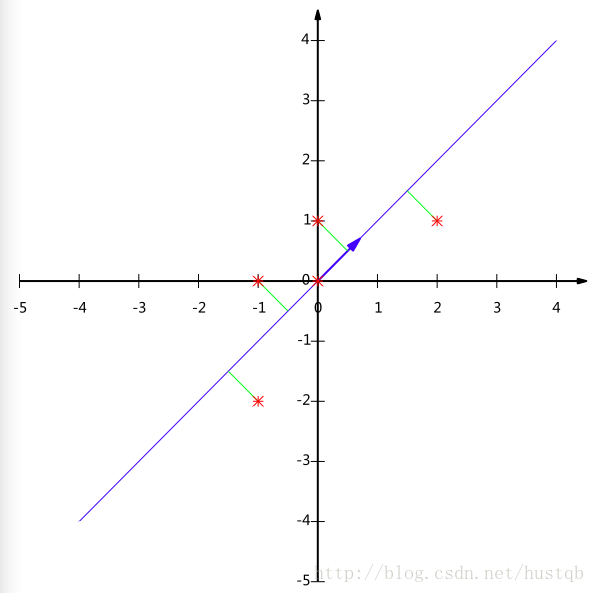

降维过程的示意图

降维投影结果

进一步讨论

根据上面对PCA的数学原理的解释,我们可以了解到一些PCA的能力和限制。PCA本质上是将方差最大的方向作为主要特征,并且在各个正交方向上将数据“离相关”,也就是让它们在不同正交方向上没有相关性

因此,PCA也存在一些限制,例如它可以很好的解除线性相关,但是对于高阶相关性就没有办法了,对于存在高阶相关性的数据,可以考虑Kernel PCA,通过Kernel函数将非线性相关转为线性相关,关于这点就不展开讨论了。另外,PCA假设数据各主特征是分布在正交方向上,如果在非正交方向上存在几个方差较大的方向,PCA的效果就大打折扣了。

最后需要说明的是,PCA是一种无参数技术,也就是说面对同样的数据,如果不考虑清洗,谁来做结果都一样,没有主观参数的介入,所以PCA便于通用实现,但是本身无法个性化的优化。
