[技术讨论]行车记录仪联詠67X系列卡速问题分析

在记录仪的开发使用过程中我们会遇到各种各样的问题，当然，有时也会遇到TF卡卡速慢的问题，卡速慢中一个最直观的表现就是会生成一些小文件。下面就让我们针对联詠67X系列的卡来进行测试分析。

以下是请原厂帮忙分析的，现在整理发出，希望能对人有所帮助。

话不多说，先来看下测试SDK关于卡的设置部分：

#if 1

ImageUnit_Begin(&ISF_BsMux, 0);

ImageUnit_SetParam(ImageApp_MovieMulti_Recid2BsPort(_CFG_REC_ID_1), BSMUXER_PARAM_FLUSH_SEC, 3);

ImageUnit_SetParam(ImageApp_MovieMulti_Recid2BsPort(_CFG_REC_ID_1), BSMUXER_PARAM_WRITE_BLKSIZE, 0x400000);

ImageUnit_End();

#endif

   将上面的软件设置好后再进**资料累积量对写卡速度的影响测试。

   测试目的：写卡资料累积量对写卡速度的影响。

这里的测试结论是：

          1、通过问题卡与对比卡的比较可以得出记录仪出现卡速慢的问题，与卡本身有关。

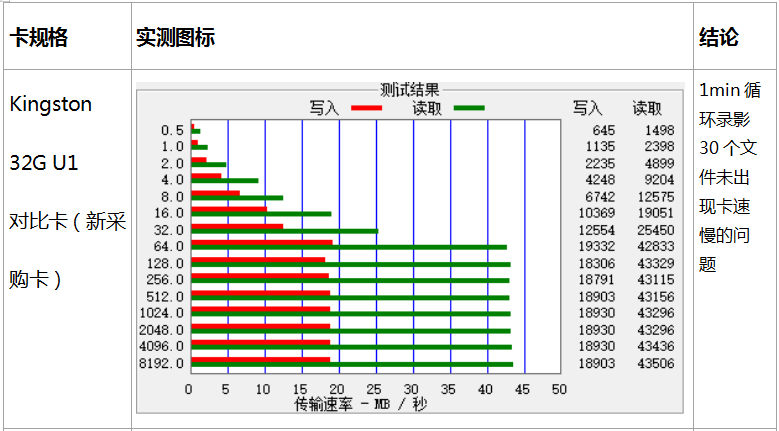

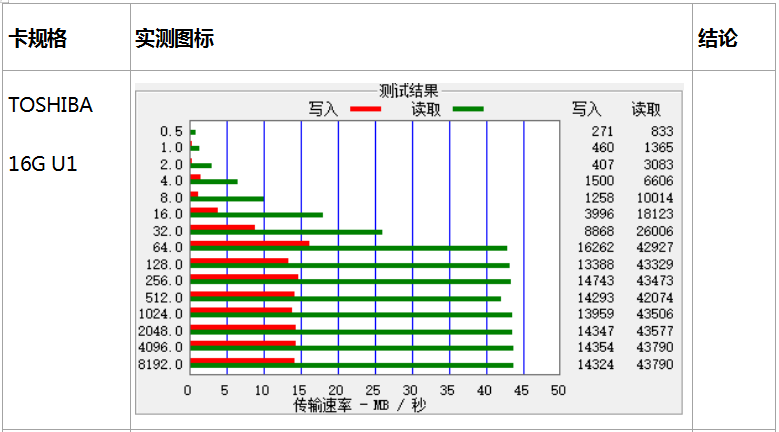

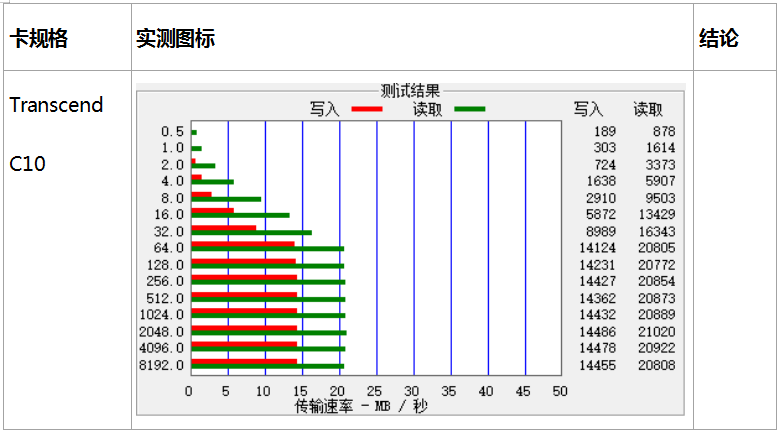

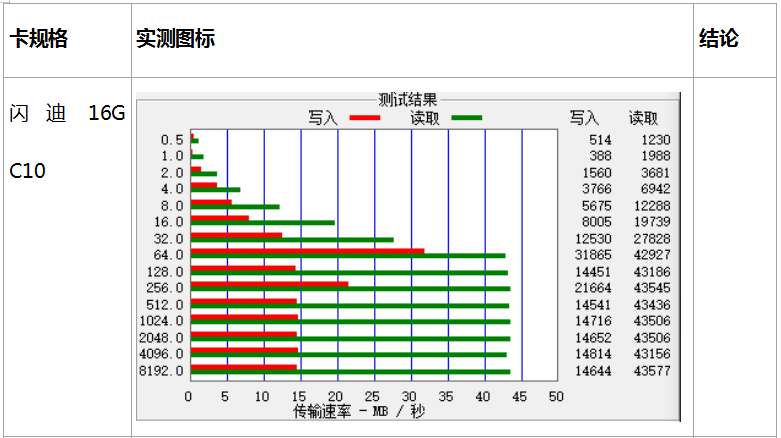

          2、下图可以看出，通过工具测试不同成色的卡，发现写卡速度与写卡文件的资料量大小有关。

     如：NETAC问题卡，在写卡资料量在128kb和4096kb时写卡速度达到35MB/S。其他写卡的资料大小,卡速均在10MB/S左右偏下。

     而对比的KingSton卡则表现比较均匀，64kb以上的写卡资料量，写卡速度均能维持在15MB/s以上。

下面的测试图中，

纵坐标：写卡资料累积大小（Kb）

横坐标：读写卡速度（MB/s）

          3、通过所有的卡速测试比较，所有的卡在4M的写卡资料量下，写卡速度表现较好均能维持在14M/S以上。

解决办法：

通过升级SDK可以设定写卡的资料量为4M，从而保证写卡的速度大部分时间能够满足1080p size所需的卡速。

实测结果如下：

测试卡-->NETAC问题卡，循环录影1min 1080p

（1）未升级SDK以前（当前版本默认写卡资料量2M）：录30个文件有5-6个卡速慢导致的小文件。

（2）新SDK（设定写卡资料量4M）：录30个文件2个卡速慢导致的小文件。

通过前面的测试后，我们再拿一个原厂提供的patch验证下。下面API是可以设定录像写卡累积多少资料量写一次，多久更新一次FAT。

1、设定参考范例如下：

串口命令cmd:

bsmu flush 10         //(每10次更新一次FAT)

bsmu blk 2097152     //(累积2MB写卡一次)

API部分：

NMI_BsMuxer_SetParam(0, BSMUXER_PARAM_FLUSH_SEC, 10); //这里可以依需要自行调整秒数。

NMI_BsMuxer_SetParam(0, BSMUXER_PARAM_WRITE_BLKSIZE, 2097152); //这里可以依需要自行调整block size。

目前默认值是3秒，以下设定为6秒。

ImageApp_MovieMulti_SetParam(_CFG_REC_ID_1, MOVIEMULTI_PARAM_ENCBUF_MS, 6000); //这里可以依需要自行调整encode buffer size，但这会占buffer 所以67X情況下需要注意这参数不要调得太大。

还有必须注意一点: 这patch 增加了FAT 更新频率的设定，但是会影响到档案文件断电掉资料的风险，所以预设才是每秒刷新(不掉秒)。

Sample code（略）。

2、累积多少资料量写一次的设定可以根据卡特性，利用设备测试卡速，可以得到卡速最佳写入的资料量。

例如：以下benchmark,可以看到此卡最佳写入资料量是2MB，所以可以设定BSMUXER_PARAM_WRITE_BLKSIZE为2MB 。

测试如下:

filesys benchmark 1

Benchmark : Start ----- (uITRON)

Write A:\BM00512K.SPD     524288 Bytes (01/01)   80 ms

Write A:\BM01024K.SPD    1048576 Bytes (01/01)  126 ms

Write A:\BM02048K.SPD    2097152 Bytes (01/01)  195 ms

Write A:\BM04096K.SPD    4194304 Bytes (01/01)  478 ms

Write A:\BM08192K.SPD    8388608 Bytes (01/01)  863 ms

Write A:\BM16384K.SPD   16777216 Bytes (01/01) 1351 ms

Read  A:\BM00512K.SPD     524288 Bytes (01/01)   28 ms

Read  A:\BM01024K.SPD    1048576 Bytes (01/01)   52 ms

Read  A:\BM02048K.SPD    2097152 Bytes (01/01)   95 ms

Read  A:\BM04096K.SPD    4194304 Bytes (01/01)  186 ms

Read  A:\BM08192K.SPD    8388608 Bytes (01/01)  369 ms

Read  A:\BM16384K.SPD   16777216 Bytes (01/01)  730 ms

A:\BM00512K.SPD: (512 KB) 1 times

W: Min   6.4 MB/s, Max   6.4 MB/s, Avg   6.4 MB/s

R: Min  18.3 MB/s, Max  18.3 MB/s, Avg  18.3 MB/s

A:\BM01024K.SPD: (1024 KB) 1 times

W: Min   8.1 MB/s, Max   8.1 MB/s, Avg   8.1 MB/s

R: Min  19.7 MB/s, Max  19.7 MB/s, Avg  19.7 MB/s

A:\BM02048K.SPD: (2048 KB) 1 times

W: Min  10.5 MB/s, Max  10.5 MB/s, Avg  10.5 MB/s

R: Min  21.6 MB/s, Max  21.6 MB/s, Avg  21.6 MB/s

A:\BM04096K.SPD: (4096 KB) 1 times

W: Min   8.6 MB/s, Max   8.6 MB/s, Avg   8.6 MB/s

R: Min  22.0 MB/s, Max  22.0 MB/s, Avg  22.0 MB/s

以上就是这卡速慢问题的分析情况。

在硬件方面需注意事项：

（一）最好是保留数据线上串的电阻（一般用值为22欧）；

（二）卡座的数据焊盘底下相邻层最好不要有电源；

（三）在PCB中时钟线最好是包地处理。

最后，文中若有不对的地方，欢迎指正！共同学习！ 多谢了！

另外也欢迎一起讨论这影响卡速慢的问题！ 谢谢！。
---------------------
