浅谈磁珠（Ferrite Bead）

1、磁珠和电感的区别

磁珠由氧磁体组成，电感由磁芯和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去，所以说电感是储能，而磁珠是能量转换（消耗）器件。

我们都知道EMI有两个途径，辐射和传导，磁珠和电感都可以解决EMC和EMI问题，但是侧重点不同。

• 磁珠主要解决辐射干扰问题，信号线上多用磁珠，某一些高频电路如RF、振荡电路、DDR SDRAM等都需要在电源输入部分加磁珠。
• 电感主要解决传导干扰问题，高频电感主要用于中低频滤波电路、RF匹配等，功率电感主要用于DC-DC电路中。

2、Equivalent Circuit

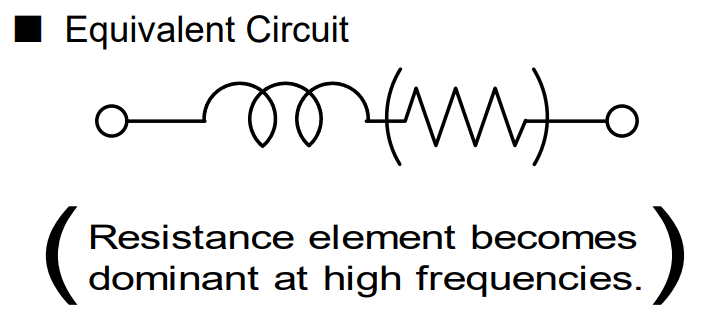

 磁珠等效电路为电阻和电感串联。

3、阻抗@100MHz

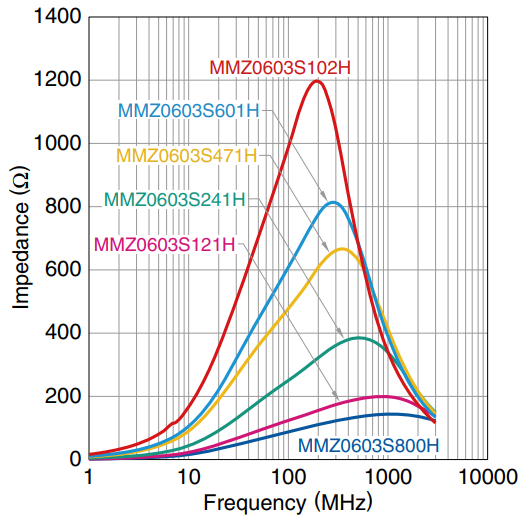

3.1、在100MHz时，磁珠的阻抗并不是最大的

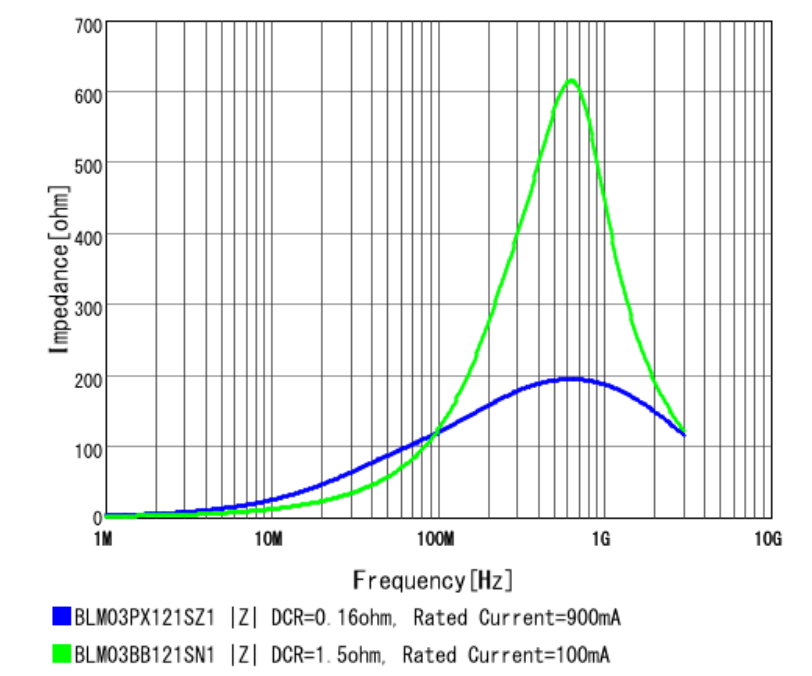

3.2、同样120欧姆@100MHz，曲线差异

3.3、磁珠的直流重叠特性

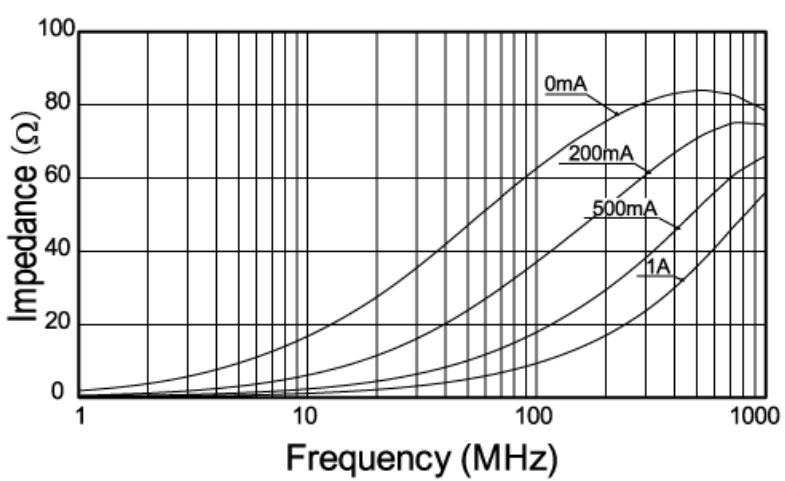

从下图可以看出，通过磁珠的电流增大时，其阻抗会下降，阻抗下降就意味着抑制噪声的性能会变差，电流减小时，阻抗又会变大，性能会复原。

Datasheet中标称的一般是0mA时的阻抗。
