【SoC设计指南 基于Arm Cortex-M】学习笔记2——AHB概述

AHB信号

AHB系统在内核时钟HCLK信号驱动下运行，AHB总线上连接的寄存器访问均在AHB的上升沿触发。AHB总线信号中有一个低电平有效的复位信号HRESETn，即HRESETn信号为低电平时，AHB系统立即复位。

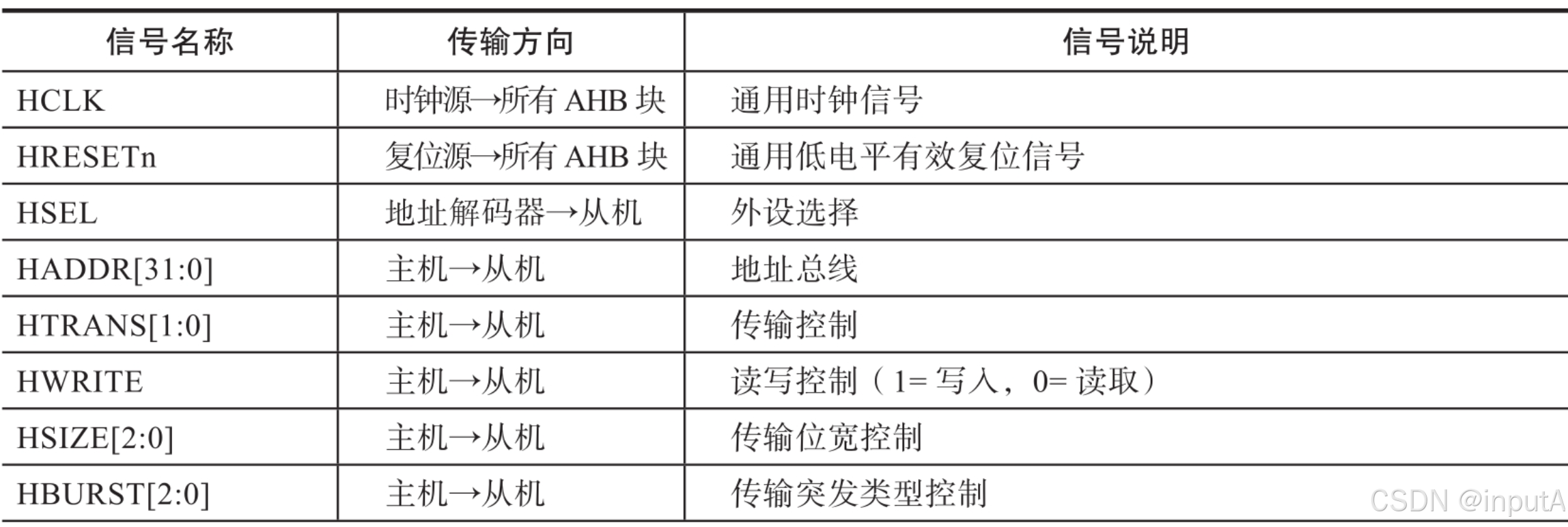

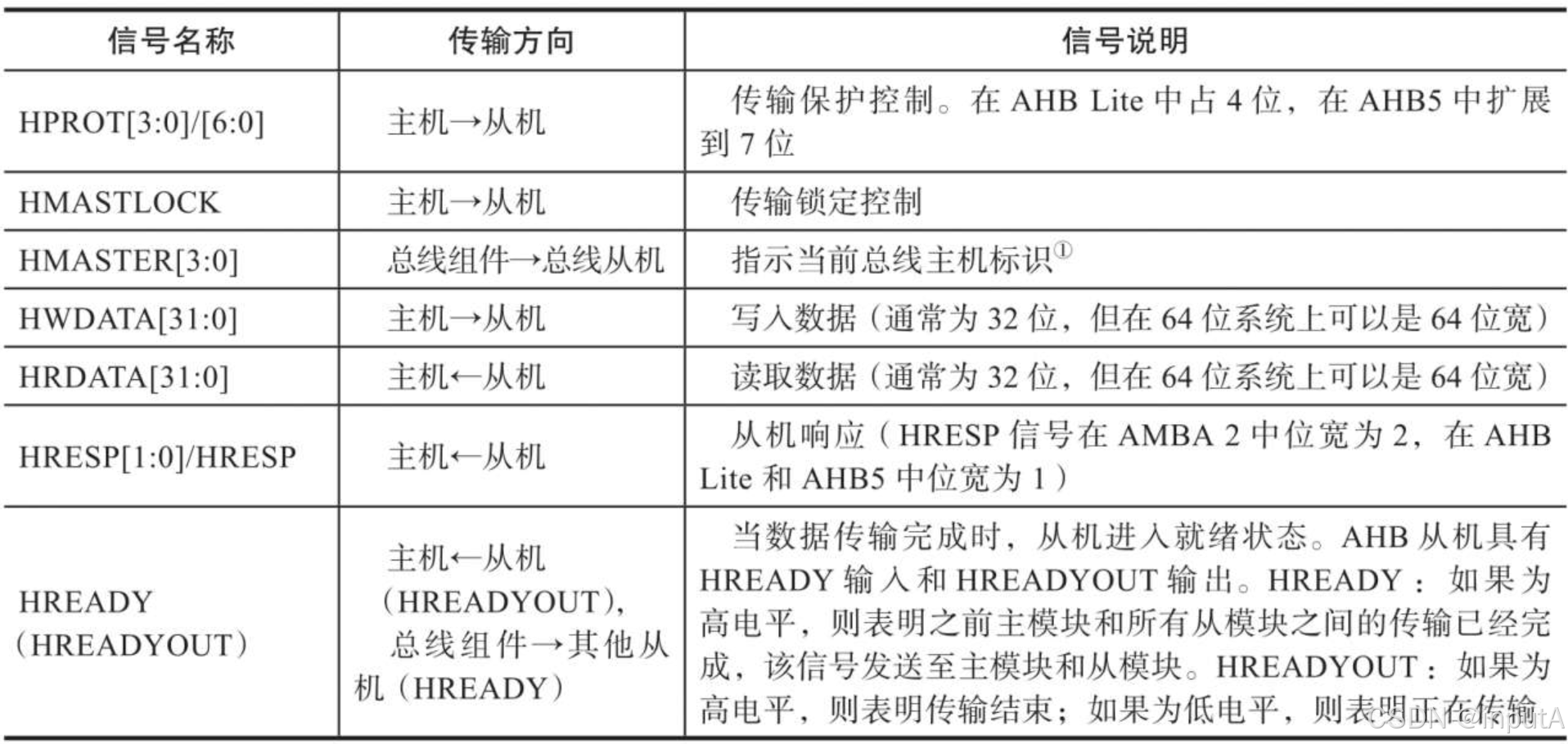

典型AHB系统主要信号如下：


HREADYOUT信号与HREADY信号在不是同一个信号线。

AHB基本操作

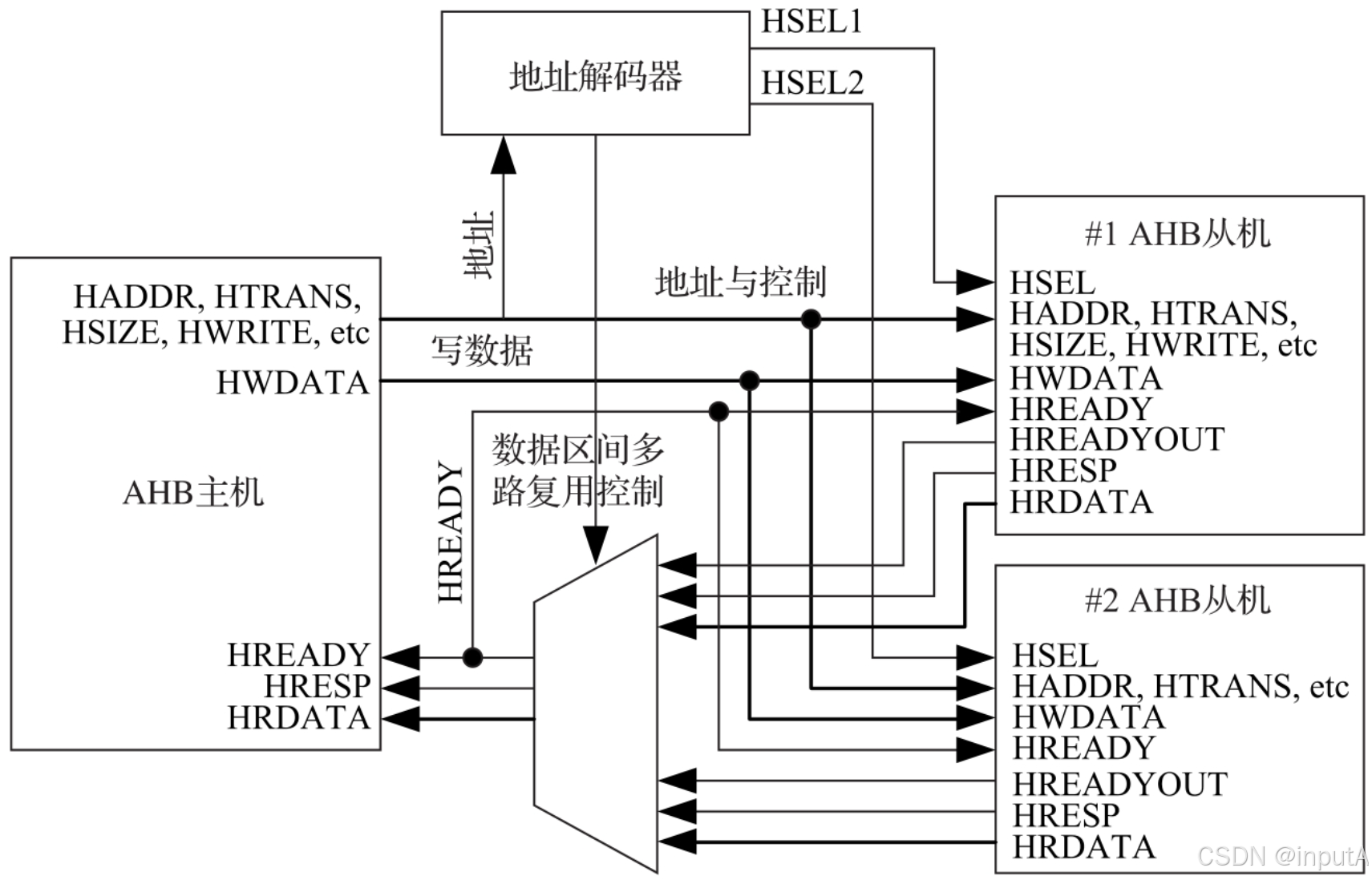

单主机多从机AHB总线系统实例

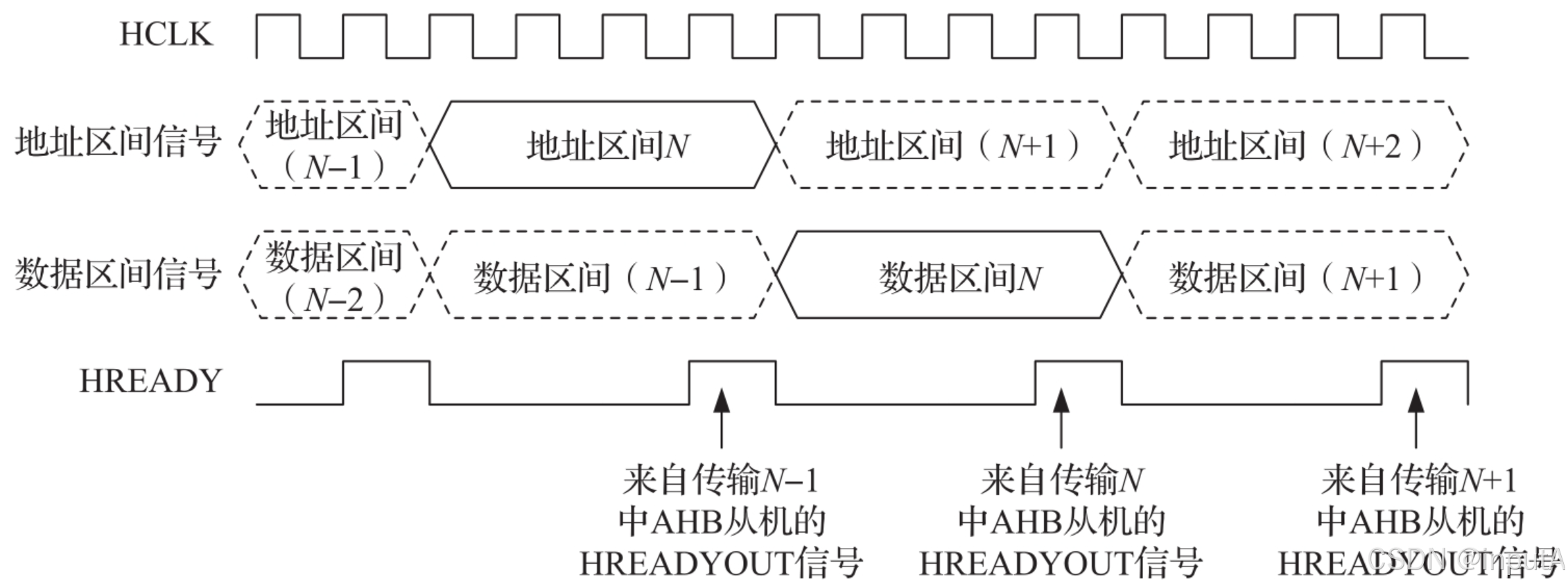

AHB传输过程采用流水线结构，即当前传输的地址区间可以与上一次传输的数据区间重叠。

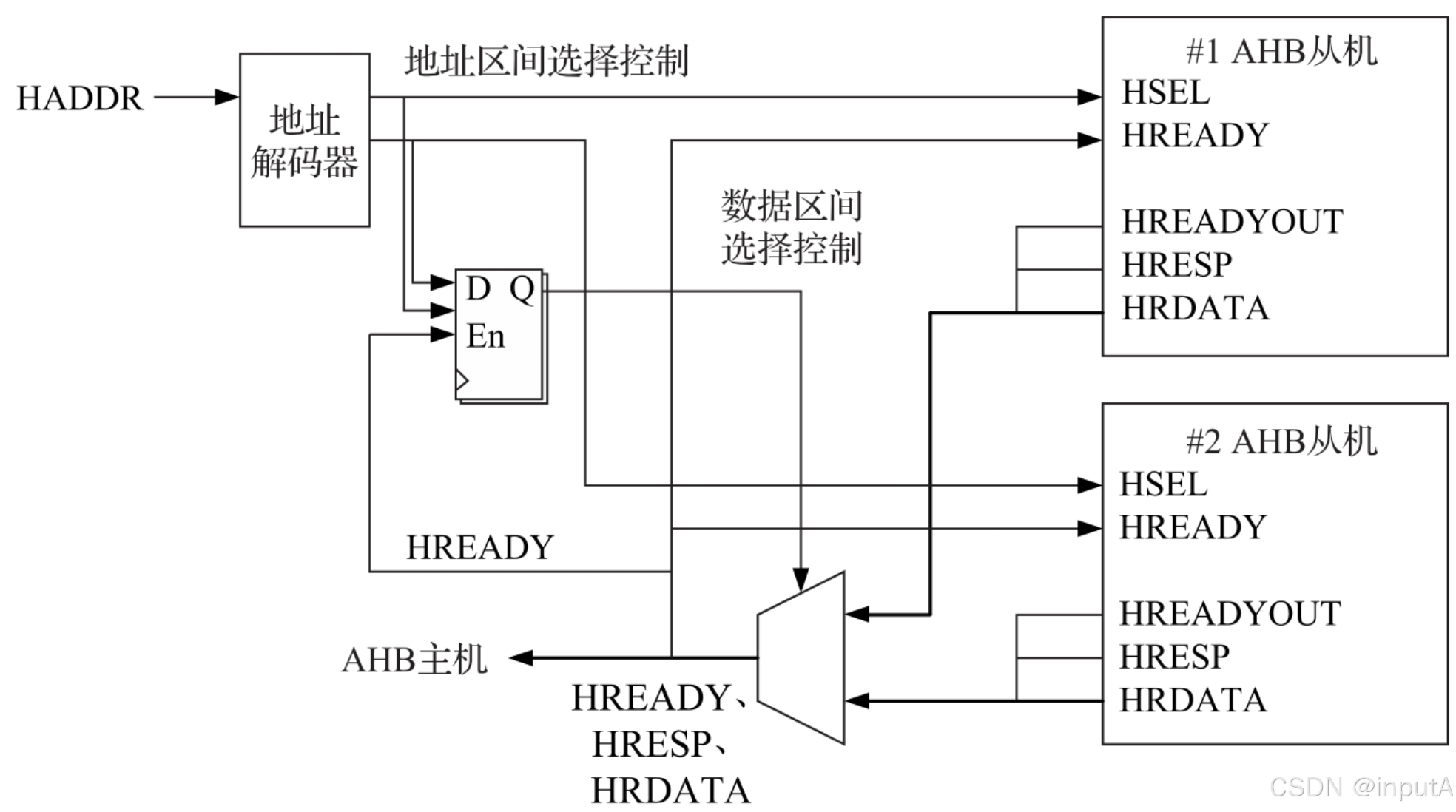

如图：

HREADY信号是与数据区间信号配合使用的，HESL信号是与地址区间信号配合使用。
HREADYOUT信号由AHB从机发出，用于表示从机是否已经准备好接收或者发送数据，准备好是高电平，否则是低电平。

HREADY信号是一个系统范围内的信号，用于指示当前AHB总线上是否有未完成的传输。当所有从机都准备好接收或者发送数据，HREADY信号为高电平；有一个从机没准备好，HREADY就置为低电平。
HREADY信号由从机多路复用器根据所有从机的HREADYOUT信号生成的。

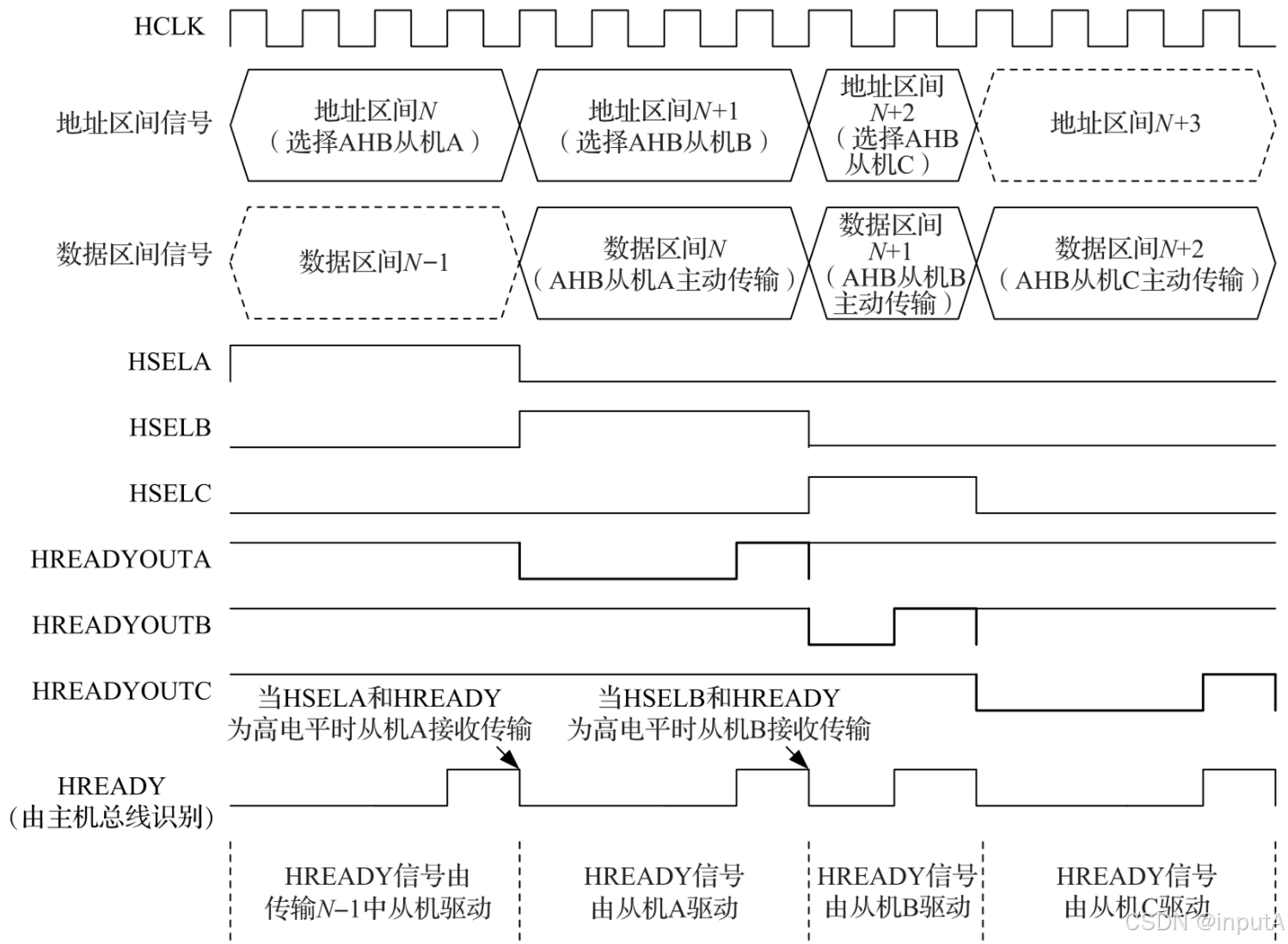

AHB从机数据流水线传输时序波形如下：

某个从机在发送地址区间信号时，对应从机的HSEL信号变成高电平，发送结束变成低电平。
某个从机在发送数据区间信号时，对应HREADYOUT信号变成低电平，发送结束变成高电平。
所有从机的HREADYOUT信号都是高电平时，HREADY为低电平，表示数据区间信号空闲。有一个从机的HREADYOUT信号为低电平时，HREADY为高电平，表示总线上有数据区间信号。

最小AHB系统

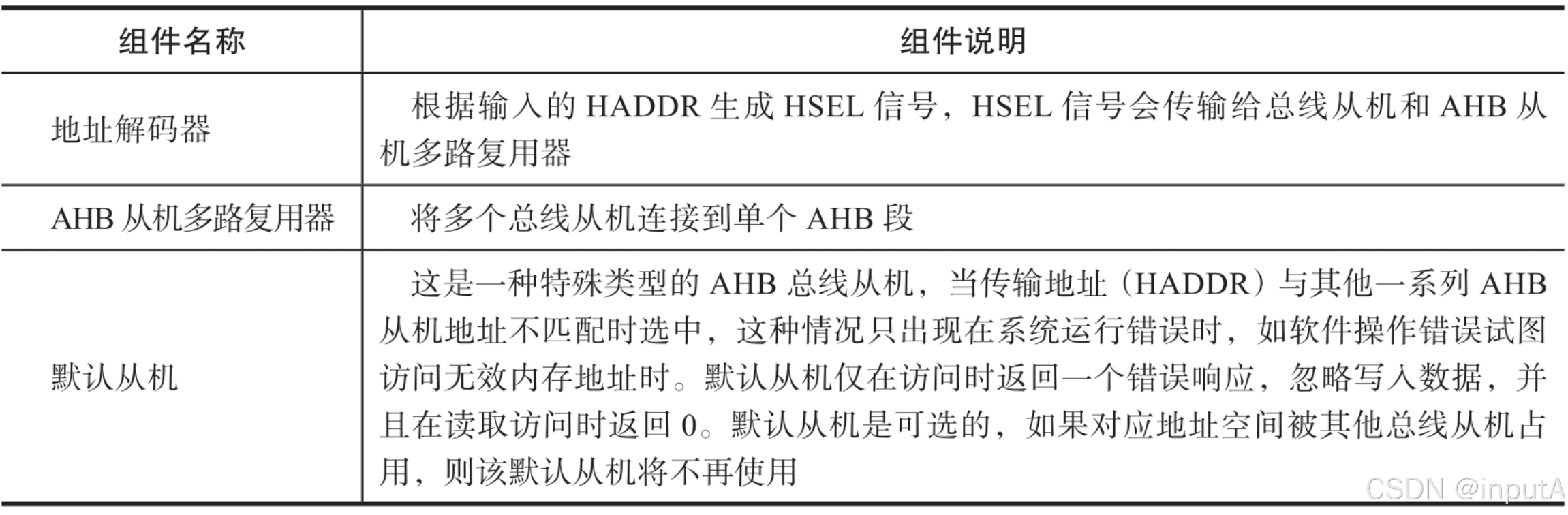

最小AHB系统所需的AHB基础组件：

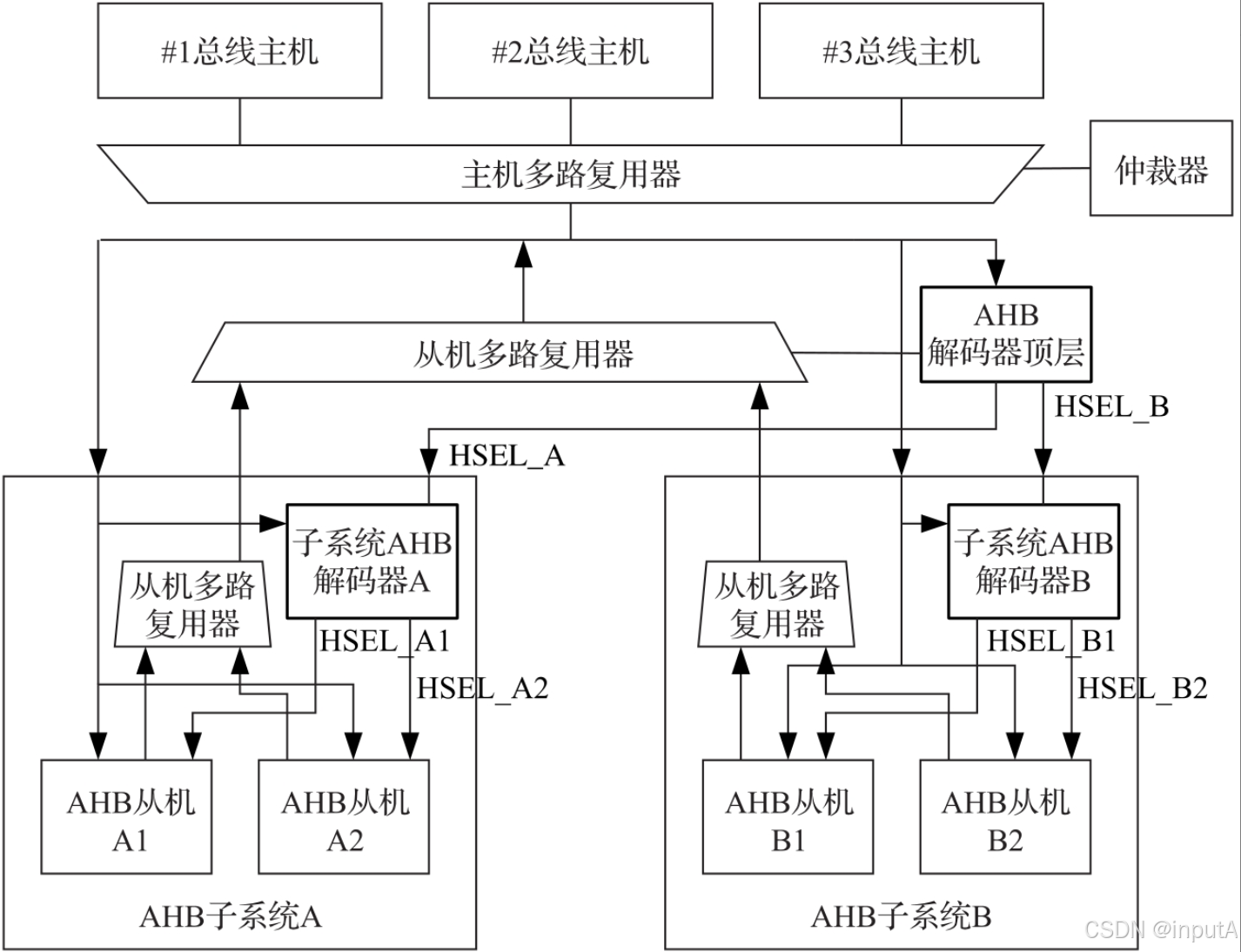

如果AHB系统分为多个子系统，则可能需要多个AHB解码器

多总线主机的处理

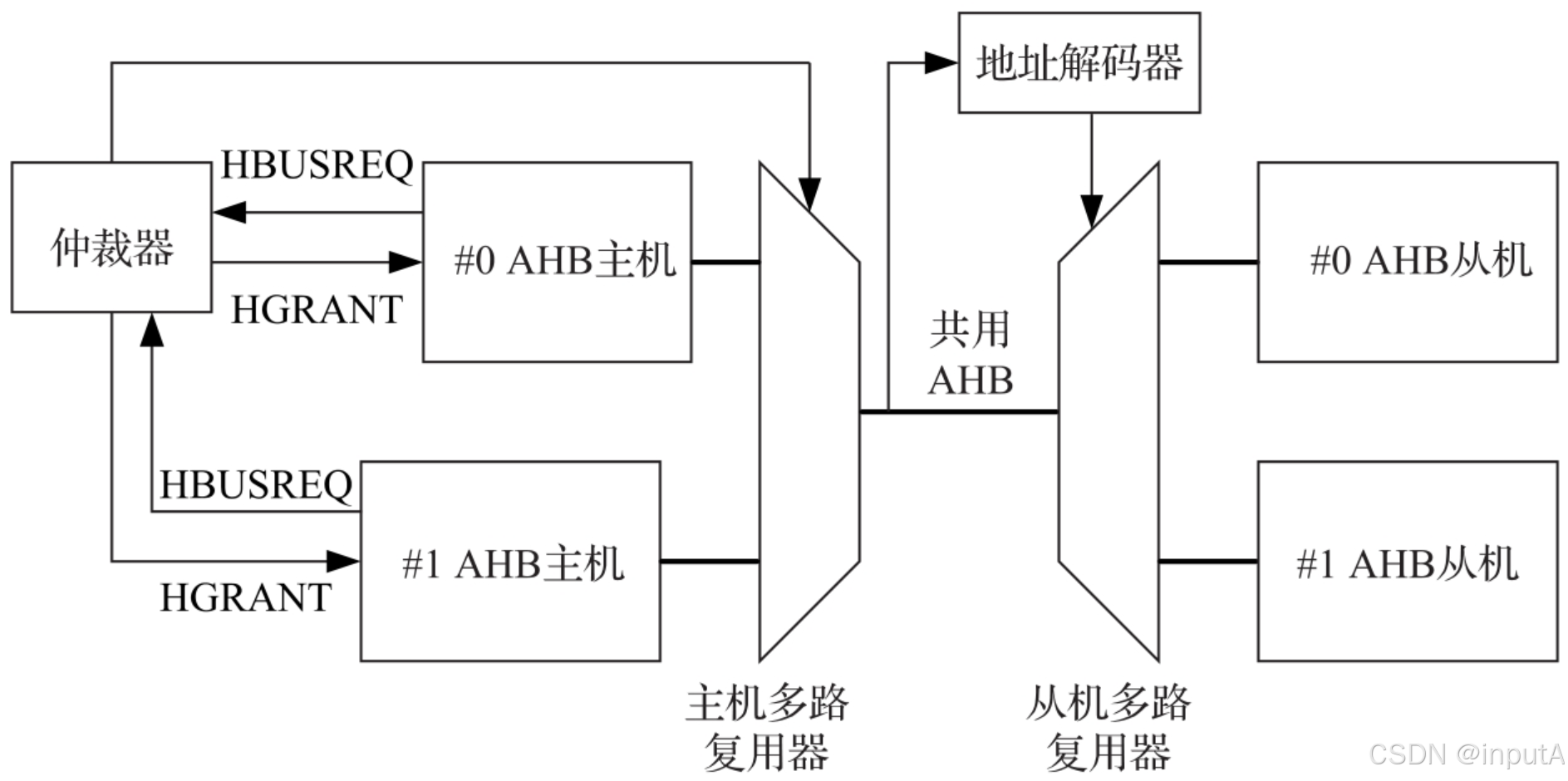

具有两个AHB主机和两个AHB从机的AHB系统如下：

总线仲裁器控制多个主机通过多路复用器共用一根总线。
AHB主机发送数据之前，应先通过HBUSREQ信号发送总线请求，仲裁器授权后，会通过HGRANT信号握手回应：
● AHB主机必须先向仲裁器发送总线请求信号HBUSREQ。
● 在仲裁器完成仲裁后，如果允许数据传输，则会将总线授权信号HGRANT返回给对应AHB主机。
● 数据在当前连接总线上传输。
● 数据传输过程中如果HGRANT信号被取消，主机必须停止发起新的传输。
为了解决多个AHB总线主机试图同时访问某个AHB总线从机的冲突，每个连接到AHB从机的主机端口都有一个仲裁器。如果某AHB总线主机欲传输数据到某从机，而该从机正在与其他主机进行数据传输，此时该主机会将数据保存到输入级缓冲器中，待该从机的传输结束后再进行传输。在这种情况下，不再需要使用HBUSREQ和HGRANT信号了。

使用总线矩阵，不同的AHB总线主机可以同时访问不同AHB总线从机，这可以大幅提高数据传输带宽。
