🔥 内容介绍

摘要： 本文探讨了数据驱动方法在冲击驱动机构XY精密定位系统设计与控制中的应用。针对传统冲击驱动机构定位精度受摩擦、间隙和冲击力影响的问题，本文提出了一种基于数据驱动的控制策略，利用采集到的系统运行数据，建立精确的系统模型，优化控制参数，最终实现高精度、高稳定性的XY平面定位。文章详细讨论了系统硬件结构的设计、数据采集方案、模型构建方法以及控制算法的实现，并对数据驱动方法的优势和挑战进行了分析。

关键词： 数据驱动；冲击驱动机构；XY精密定位系统；模型辨识；优化控制

1. 引言

精密定位技术在先进制造、生物医疗、半导体制造等领域扮演着至关重要的角色。XY精密定位系统作为一种常用的精密运动平台，被广泛应用于各种高精度操作中。冲击驱动机构（Impact Drive Mechanism, IDM）凭借其结构简单、体积小、可实现微米甚至纳米级运动的特点，在精密定位领域展现出独特的优势。然而，冲击驱动机构的非线性特性、摩擦、间隙以及冲击力等因素严重影响其定位精度和稳定性，传统的基于模型或经验的控制方法难以满足高精度定位的需求。

近年来，数据驱动方法逐渐成为解决复杂系统控制问题的新思路。数据驱动方法不依赖于精确的系统模型，而是直接利用采集到的系统运行数据，建立系统输入输出之间的映射关系，进而设计控制策略。这种方法能够有效应对冲击驱动机构的非线性、时变等复杂特性，提高定位精度和鲁棒性。

本文旨在探讨数据驱动方法在冲击驱动机构XY精密定位系统设计与控制中的应用。通过分析系统运行数据，建立精确的系统模型，优化控制参数，最终实现高精度、高稳定性的XY平面定位。

2. 系统硬件结构设计

本系统采用基于压电陶瓷驱动的冲击驱动机构作为XY轴的驱动单元。压电陶瓷具有响应速度快、分辨率高的优点，能够满足高精度定位的需求。XY轴采用相互垂直的堆叠结构，以保证运动的解耦性。

2.1 冲击驱动机构设计

冲击驱动机构的核心部件包括压电陶瓷堆、摩擦夹紧机构以及运动平台。压电陶瓷堆的形变控制运动平台的位移，摩擦夹紧机构则用于实现平台的前进和锁定。通过控制压电陶瓷的驱动电压，可以实现平台的步进式运动。

为了提高系统的刚性和抑制振动，运动平台采用轻量化设计，并选用高强度、低摩擦系数的材料。摩擦夹紧机构则采用预紧力可调的设计，以适应不同负载情况下的定位需求。

2.2 传感器选型及布局

为了实现闭环控制和数据采集，系统需要配置高精度的位移传感器。本文选用电容式位移传感器，其具有分辨率高、线性度好、抗干扰能力强等优点。

位移传感器分别安装在X轴和Y轴的运动平台上，用于实时测量平台的位置信息。同时，为了监测系统的振动情况，还可以额外配置加速度传感器。

2.3 控制器及驱动电路

控制器选用高性能的嵌入式处理器，其具有强大的计算能力和实时性。驱动电路则采用高精度、低噪声的压电陶瓷驱动器，能够提供稳定的驱动电压和电流。

控制器通过数据采集卡读取位移传感器和加速度传感器的信号，经过滤波和信号处理后，作为控制算法的输入。控制器根据控制算法的输出，控制压电陶瓷驱动器的驱动电压，从而实现对XY轴运动的精确控制。

3. 数据采集方案设计

数据采集是数据驱动控制的基础。为了获取高质量的系统数据，需要精心设计数据采集方案。

3.1 采集信号选择

数据采集的信号主要包括：

• 控制信号：

   压电陶瓷的驱动电压或电流。

• 输出信号：

   X轴和Y轴的位移信号。

• 环境信号：

   环境温度、湿度等可能影响系统性能的信号。

3.2 采样频率及时间

采样频率的选择需要根据系统的动态特性和控制带宽确定。采样频率过低会导致信息丢失，影响模型精度；采样频率过高则会增加数据量，增加计算负担。

采样时间的选择则需要根据系统的运动范围和实验目的确定。为了覆盖系统的所有工作状态，需要采集足够长时间的数据。

3.3 数据预处理

采集到的原始数据往往包含噪声和干扰，需要进行预处理。常用的数据预处理方法包括：

• 滤波：

   采用低通滤波器去除高频噪声。

• 去噪：

   采用小波变换等方法去除低频噪声。

• 数据平滑：

   采用移动平均法等方法平滑数据。

• 异常值处理：

   采用统计方法或专家经验去除异常值。

4. 基于数据驱动的系统建模

数据驱动建模的核心是建立系统输入输出之间的映射关系。常用的数据驱动建模方法包括：

4.1 非参数化建模方法

• 局部加权回归（Locally Weighted Regression, LWR）：

   是一种基于局部数据的回归方法，通过对局部数据进行加权平均，估计系统的输出。LWR的优点是简单易懂，适应性强，缺点是计算量大，需要存储大量数据。

• 高斯过程回归（Gaussian Process Regression, GPR）：

   是一种非参数化的概率模型，通过定义一个高斯过程先验分布，根据观测数据更新后验分布，从而预测系统的输出。GPR的优点是能够提供预测的不确定性信息，缺点是计算复杂度较高。

4.2 参数化建模方法

• 神经网络（Neural Networks）：

   是一种通用的函数逼近器，能够学习复杂的非线性关系。神经网络的优点是能够处理高维数据，学习能力强，缺点是需要大量的训练数据，容易陷入局部最优。

• 支持向量机（Support Vector Machines, SVM）：

   是一种基于结构风险最小化原则的分类和回归方法。SVM的优点是泛化能力强，对噪声不敏感，缺点是参数选择困难，计算复杂度较高。

4.3 模型选择与验证

选择合适的建模方法需要根据系统的特性和数据的质量进行综合考虑。常用的模型选择准则包括：

• 均方误差（Mean Squared Error, MSE）：

   用于衡量模型的预测精度。

• 均方根误差（Root Mean Squared Error, RMSE）：

   与MSE类似，但对异常值更敏感。

• 决定系数（Coefficient of Determination, R²）：

   用于衡量模型对数据的解释程度。

为了验证模型的泛化能力，需要将数据分为训练集和测试集。使用训练集训练模型，然后使用测试集评估模型的性能。

5. 基于数据驱动的控制算法设计

基于数据驱动的控制算法设计主要包括：

5.1 模型预测控制（Model Predictive Control, MPC）

MPC是一种基于模型的优化控制方法，通过预测系统未来的状态，优化未来的控制输入，从而实现全局最优控制。MPC的优点是能够处理约束条件，实现最优控制，缺点是计算量大，需要精确的系统模型。

在基于数据驱动的MPC中，系统模型可以由数据驱动方法建立，例如神经网络或高斯过程回归。通过在线更新模型，可以适应系统的时变特性。

5.2 强化学习（Reinforcement Learning, RL）

RL是一种通过与环境交互学习最优策略的控制方法。RL的优点是不需要精确的系统模型，能够适应复杂环境，缺点是需要大量的训练数据，容易收敛到局部最优。

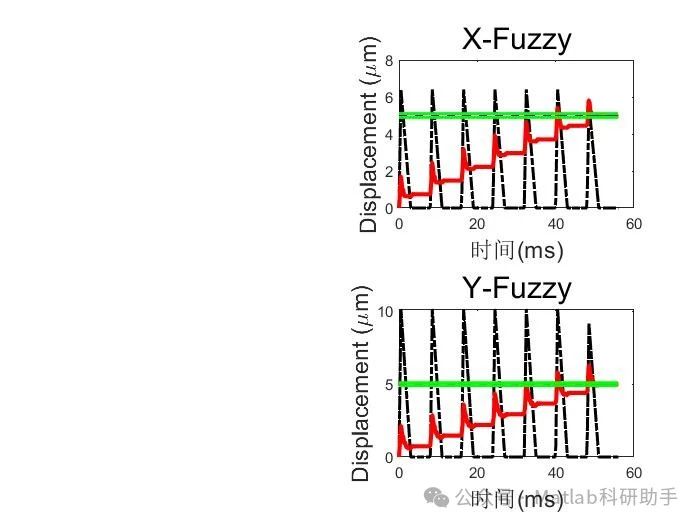

⛳️ 运行结果
