【路径规划】基于RRT算法的最优动力学路径规划附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

摘要： 机器人路径规划是机器人学领域的核心问题之一，旨在为机器人找到一条从起始点到达目标点的最优或可行路径，同时避开环境中的障碍物。传统的几何路径规划算法往往忽略了机器人自身的动力学约束，导致规划出的路径无法被实际执行。本文探讨了基于快速探索随机树（Rapidly-exploring Random Tree, RRT）算法的最优动力学路径规划方法，重点关注如何将机器人的动力学模型融入到RRT算法中，并采用优化方法提升路径的质量，最终生成既满足动力学约束又接近最优的路径。本文将分析RRT算法的基本原理、动力学约束的建模方法、以及优化路径的常用策略，并展望未来在更复杂环境和高维状态空间下的应用前景。

关键词： 路径规划，RRT算法，动力学约束，最优路径，机器人学

1. 引言

随着机器人技术的不断发展，机器人在工业、农业、医疗、服务等领域的应用日益广泛。路径规划作为机器人自主导航的关键技术，直接影响着机器人的工作效率和安全性。路径规划的目标是为机器人找到一条从起点到终点的可行路径，同时避开环境中的障碍物。传统的几何路径规划算法，如A*算法、Dijkstra算法等，将机器人简化为质点，只考虑几何约束，忽略了机器人的动力学特性。然而，实际的机器人系统具有复杂的动力学模型，例如车辆的最小转弯半径、四旋翼无人机的最大倾斜角和角速度等，这些动力学约束必须在路径规划过程中加以考虑。

近年来，基于采样的路径规划算法，如RRT算法及其变种，因其简单高效、易于处理高维空间等优点，受到了广泛的关注。RRT算法通过随机采样和逐步扩展的方式，快速构建搜索树，并最终找到一条连接起始点和目标点的路径。然而，原始的RRT算法通常只生成一条可行的路径，而不能保证路径的最优性。为了克服这一缺陷，研究人员提出了各种基于RRT的优化算法，旨在找到既满足动力学约束又接近最优的路径。

本文将重点探讨基于RRT算法的最优动力学路径规划方法，阐述如何将机器人的动力学模型融入到RRT算法中，并采用优化方法提升路径的质量。

2. RRT算法的基本原理

RRT算法是一种基于随机采样的路径规划算法，其基本原理如下：

1. 初始化：

    从起始点作为根节点开始构建一棵树，记为T。

2. 随机采样：

    在整个空间中随机生成一个采样点，记为x_rand。

3. 寻找最近邻：

    在树T中找到距离x_rand最近的节点，记为x_near。

4. 扩展：

    从x_near出发，沿着指向x_rand的方向扩展一定的步长，得到新的节点x_new。

5. 碰撞检测：

    检查从x_near到x_new的路径是否与环境中的障碍物发生碰撞。如果发生碰撞，则放弃x_new；否则，将x_new添加到树T中，并连接x_near和x_new。

6. 目标判断：

    如果x_new距离目标点足够近，则找到了一条连接起始点和目标点的路径，算法结束；否则，返回步骤2，继续迭代。

RRT算法的优点在于其能够快速探索未知空间，并且易于处理高维状态空间。然而，RRT算法也存在一些缺点，例如生成的路径通常不是最优的，且路径可能存在冗余和抖动。

3. 动力学约束建模

将动力学约束融入到RRT算法中是实现动力学路径规划的关键。常用的动力学约束建模方法包括：

• 差分约束：

   差分约束描述了机器人状态变量之间的变化关系。例如，对于移动机器人，其位置和姿态的变化受到速度和角速度的约束。

• 状态转移方程：

   状态转移方程描述了机器人状态随时间的变化规律。通过积分状态转移方程，可以计算出给定初始状态和控制输入下机器人的未来状态。

• 运动学模型：

   运动学模型描述了机器人关节运动与末端执行器位姿之间的关系。

在RRT算法中，动力学约束主要体现在以下两个方面：

• 扩展过程：

   在从x_near扩展到x_new的过程中，需要根据机器人的动力学模型计算出可行的控制输入，并确保扩展后的状态x_new满足动力学约束。

• 碰撞检测：

   在进行碰撞检测时，不仅要检查机器人的几何形状是否与障碍物发生碰撞，还要考虑机器人在运动过程中的动力学影响。

4. 基于RRT的优化算法

为了提升RRT算法生成的路径质量，研究人员提出了各种基于RRT的优化算法，常见的优化策略包括：

• 路径平滑：

   通过对路径进行平滑处理，可以减少路径的抖动和冗余。常用的路径平滑方法包括B样条曲线、贝塞尔曲线、以及梯度下降法等。

• 路径优化：

   通过优化路径的代价函数，可以找到一条更接近最优的路径。常用的优化算法包括A*算法、Dijkstra算法、以及各种启发式搜索算法等。

• 重连接（Rewiring）：

   在RRT树的构建过程中，可以尝试将已有的节点重新连接到其他节点，以减少树的冗余，并提高搜索效率。RRT*算法是RRT算法的一个重要的变种，其引入了重连接机制，能够保证算法的渐近最优性。

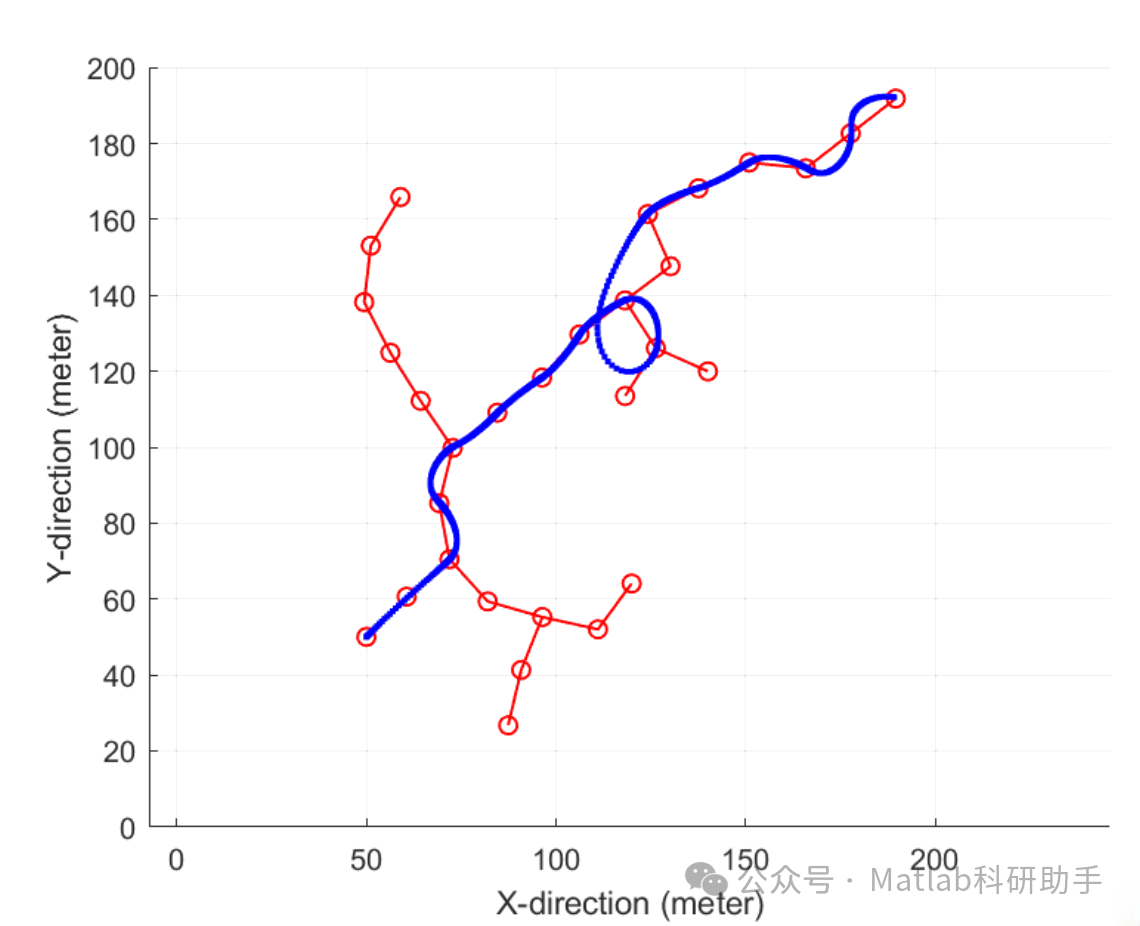

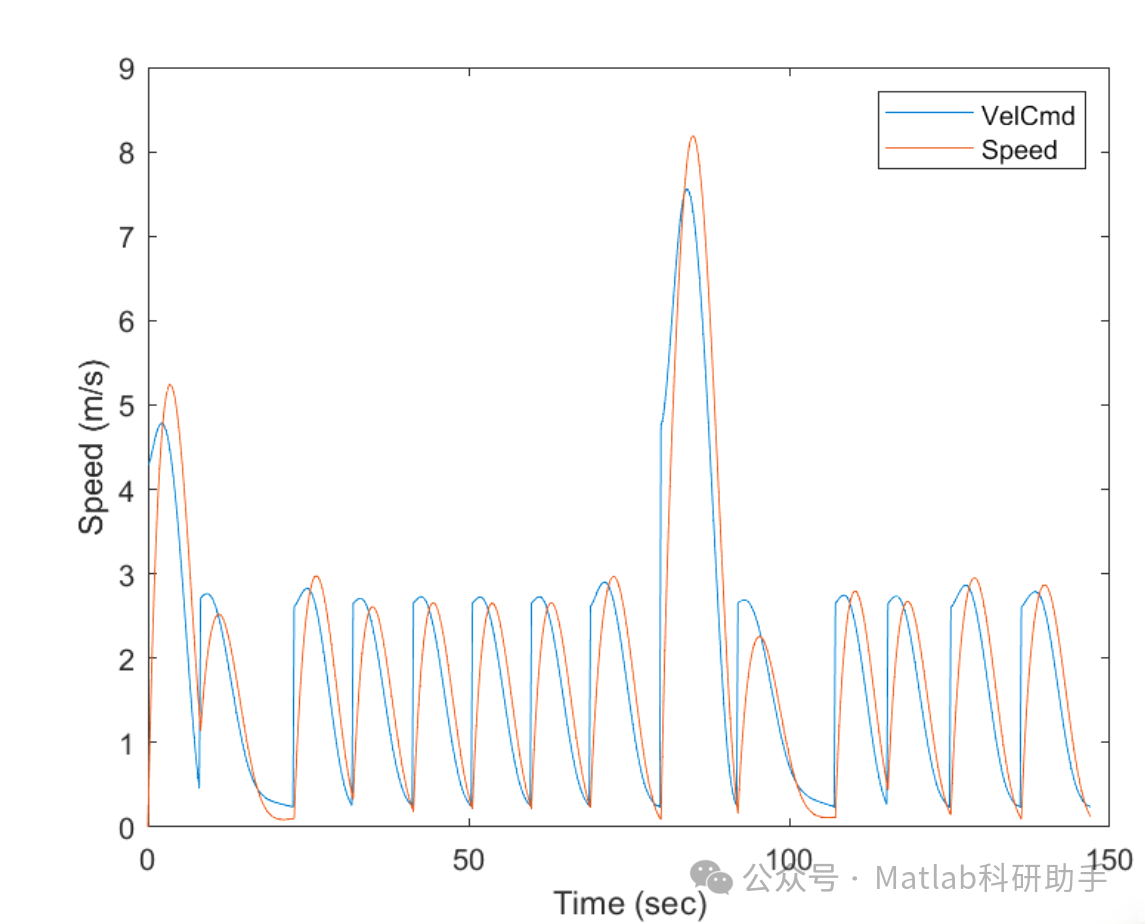

⛳️ 运行结果

🔗 参考文献

[1]冯楠.自主移动机器人路径规划的RRT算法研究[D].大连理工大学,2014.
