移动机器人在工业自动化、物流配送、医疗服务等领域扮演着日益重要的角色。其核心功能之一便是路径跟踪，即控制机器人按照预先规划的路径精确运动。有效的路径跟踪算法能够确保机器人安全、高效地完成任务。近年来，模型预测控制（Model Predictive Control, MPC）作为一种先进的控制策略，在移动机器人路径跟踪领域展现出巨大的潜力。本文将深入探讨基于MPC的移动机器人路径跟踪的设计与仿真，并分析其优势与挑战。

首先，明确移动机器人路径跟踪问题的定义至关重要。给定一个预定义的路径，路径跟踪的目标是设计一个控制律，使得机器人的实际位置和姿态尽可能地接近目标路径，并最终收敛到路径上。这通常涉及两个关键方面：横向偏差，即机器人距离路径的垂直距离；以及航向角误差，即机器人朝向与路径切线方向之间的角度差。传统的控制方法，如PID控制和基于Lyapunov稳定性的方法，虽然在一定程度上可以实现路径跟踪，但它们往往难以处理非线性、约束和时变系统。

模型预测控制则提供了一个更为灵活和强大的框架来解决这些问题。MPC是一种基于模型预测的优化控制方法，其核心思想是在每一个采样时刻，利用系统模型预测未来一段时间内的系统行为，并求解一个最优控制序列，以最小化预定义的代价函数，同时满足各种约束条件。只有最优控制序列的第一个元素会被实际应用到系统中，然后在下一个采样时刻重复上述过程，形成一个滚动优化的控制策略。

基于MPC的移动机器人路径跟踪设计通常包含以下几个关键步骤：

1. 建立移动机器人动力学模型: 准确的系统模型是MPC有效性的基础。移动机器人的运动学模型和动力学模型都可以用来进行预测。运动学模型相对简单，只考虑了机器人几何约束和速度关系，适用于低速环境和对精度要求不高的场合。动力学模型则更为复杂，考虑了机器人的质量、惯量、摩擦力等因素，能够更精确地描述机器人的运动行为，适用于高速环境和对精度要求较高的场合。常用的模型包括差速驱动模型、阿克曼转向模型等，需要根据具体的机器人平台进行选择和建模。通常需要对模型进行线性化，以便于进行优化求解。

2. 路径参数化和目标轨迹生成: 为了能够使用MPC进行路径跟踪，需要将预定义的路径进行参数化处理。常用的方法包括使用样条曲线、分段线性函数等来表示路径。同时，还需要生成一个目标轨迹，即机器人需要在未来一段时间内达到的位置和姿态序列。目标轨迹的生成可以基于路径上的投影点，也可以根据预设的速度剖面进行计算。

3. 定义代价函数: 代价函数是MPC优化的目标函数，用于评估控制效果。一个典型的代价函数通常包含三部分：状态误差项、控制量项和约束项。状态误差项用于惩罚机器人与目标轨迹之间的偏差，控制量项用于限制控制量的幅度，约束项则用于保证系统的各种物理约束和安全约束。例如，可以惩罚横向偏差和航向角误差，限制机器人的线速度和角速度，并保证机器人不会碰撞到障碍物。代价函数的权重系数需要根据实际情况进行调整，以达到最佳的控制效果。

4. 构建约束条件: 约束条件是MPC优化过程中需要满足的条件。约束条件可以包括状态约束、控制约束和输出约束。状态约束限制了机器人的状态变量的范围，例如限制机器人的位置和姿态在一定范围内。控制约束限制了控制量的范围，例如限制机器人的线速度和角速度在一定范围内。输出约束限制了系统的输出变量的范围，例如限制机器人与障碍物之间的最小距离。

5. 优化求解: 在每个采样时刻，MPC控制器都需要求解一个优化问题，以获得最优的控制序列。优化问题的求解可以使用各种数值优化算法，例如二次规划（Quadratic Programming, QP）、线性规划（Linear Programming, LP）和非线性规划（Nonlinear Programming, NLP）。选择合适的优化算法需要考虑问题的规模、复杂度和实时性要求。对于线性系统和凸优化问题，可以使用QP求解器快速有效地获得最优解。对于非线性系统和非凸优化问题，则需要使用更为复杂的NLP求解器，但求解时间也会相应增加。

6. 滚动优化: MPC控制器采用滚动优化的策略。在每个采样时刻，控制器使用系统模型预测未来一段时间内的系统行为，并求解一个最优控制序列。只有最优控制序列的第一个元素会被实际应用到系统中，然后在下一个采样时刻重复上述过程。这种滚动优化的策略可以有效地适应系统的不确定性和时变性。

在完成MPC控制器的设计之后，需要对其进行仿真验证，以评估其性能。仿真环境可以使用各种机器人仿真软件，例如ROS（Robot Operating System）、Gazebo、V-REP等。仿真验证可以考察MPC控制器在不同路径、不同速度和不同环境下的性能，例如路径跟踪精度、收敛速度、鲁棒性等。

基于MPC的移动机器人路径跟踪具有以下几个显著优势：

• 能够处理非线性系统:

   MPC可以处理非线性系统，而不需要进行复杂的线性化处理。这使得MPC能够更准确地描述机器人的运动行为，提高控制精度。

• 能够处理约束:

   MPC可以显式地考虑各种约束条件，例如状态约束、控制约束和输出约束。这可以有效地保证机器人的安全性和可行性。

• 能够进行优化控制:

   MPC通过优化求解，可以获得最优的控制序列。这可以提高控制性能，例如路径跟踪精度和收敛速度。

• 具有良好的鲁棒性:

   MPC采用滚动优化的策略，可以有效地适应系统的不确定性和时变性，具有良好的鲁棒性。

然而，基于MPC的移动机器人路径跟踪也面临着一些挑战：

• 模型精度要求高:

   MPC的性能依赖于系统模型的精度。如果模型与实际系统之间存在较大的误差，则MPC的性能会受到影响。因此，需要建立准确的系统模型，并进行参数辨识。

• 计算复杂度高:

   MPC需要在每个采样时刻求解一个优化问题，计算复杂度较高。这对于实时性要求较高的应用场景是一个挑战。需要选择合适的优化算法，并对MPC控制器进行优化，以提高计算效率。

• 参数整定困难:

   MPC控制器包含多个参数，例如代价函数的权重系数、预测时域和控制时域。参数的整定需要根据实际情况进行调整，较为困难。可以使用各种优化算法和自适应控制方法来自动整定参数。

• 稳定性分析复杂:

   MPC的稳定性分析较为复杂。需要采用各种理论方法来保证MPC控制器的稳定性。

为了克服这些挑战，研究者们提出了许多改进的MPC算法，例如：

• 鲁棒MPC（Robust MPC）:

   考虑了系统的不确定性，能够在存在模型误差和外部干扰的情况下保证系统的稳定性。

• 自适应MPC（Adaptive MPC）:

   能够根据系统的实际情况自适应地调整MPC控制器的参数。

• 显式MPC（Explicit MPC）:

   将MPC的优化问题离线求解，得到一个分段仿射的控制律，从而大大降低了在线计算复杂度。

• 分布式MPC（Distributed MPC）:

   将一个复杂的MPC问题分解为多个子问题，分别由多个控制器进行求解，从而提高计算效率。

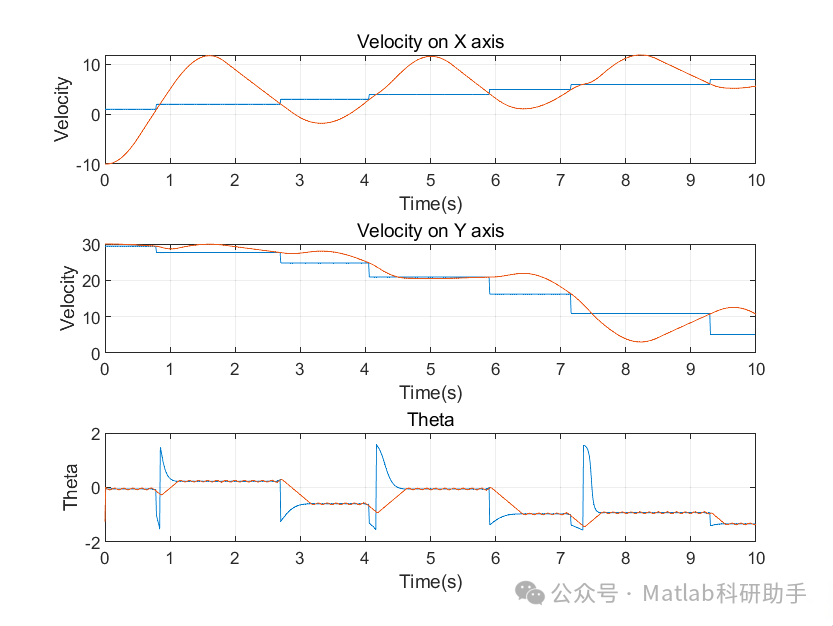

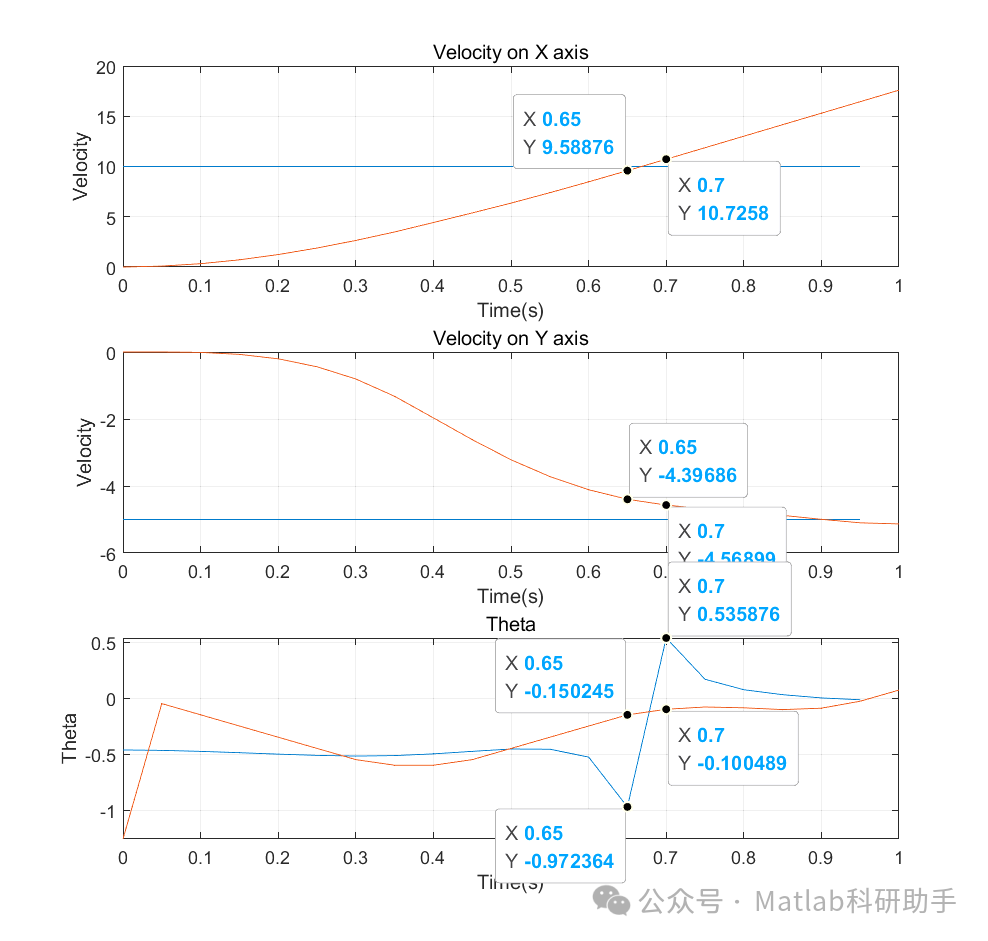

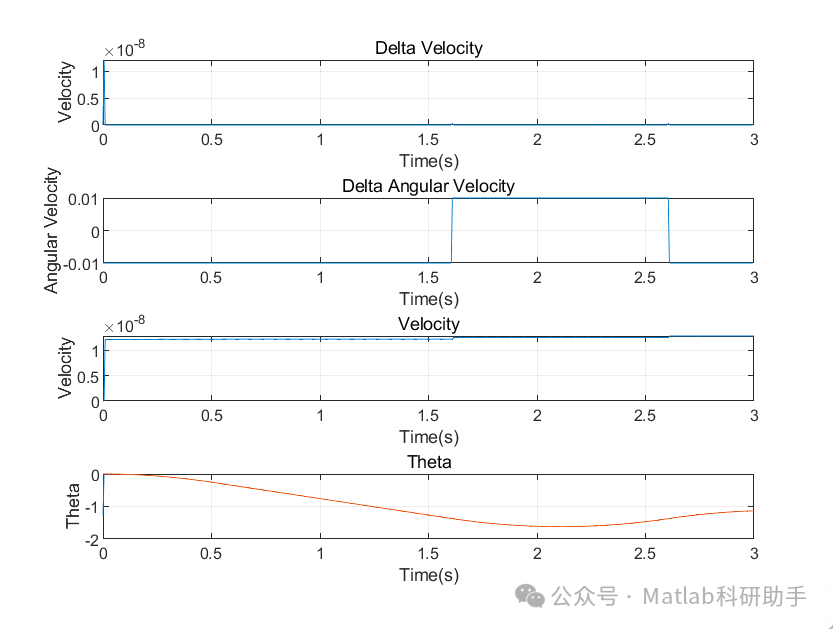

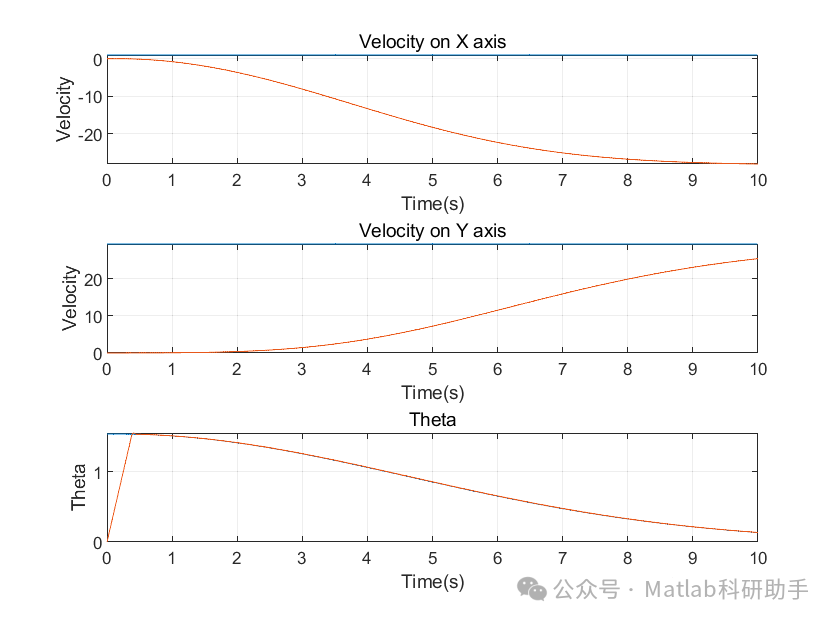

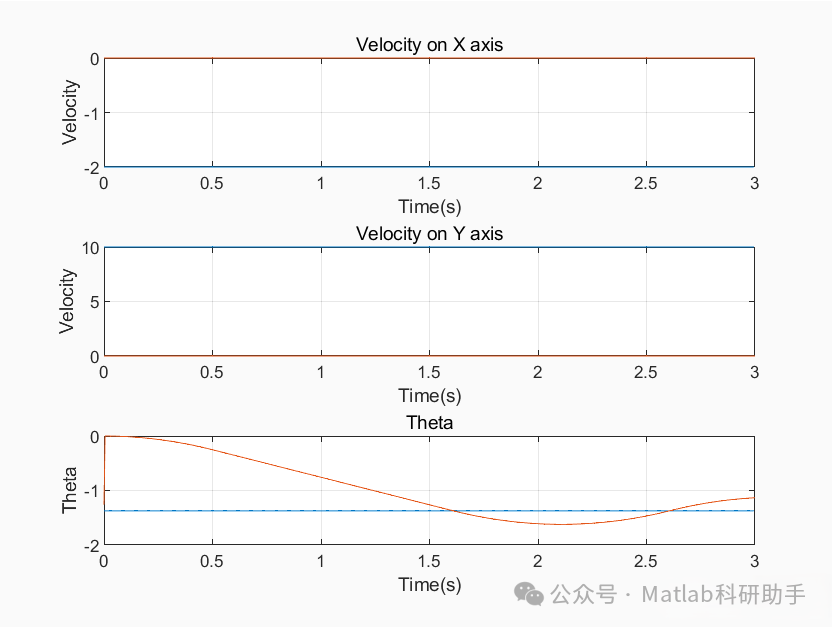

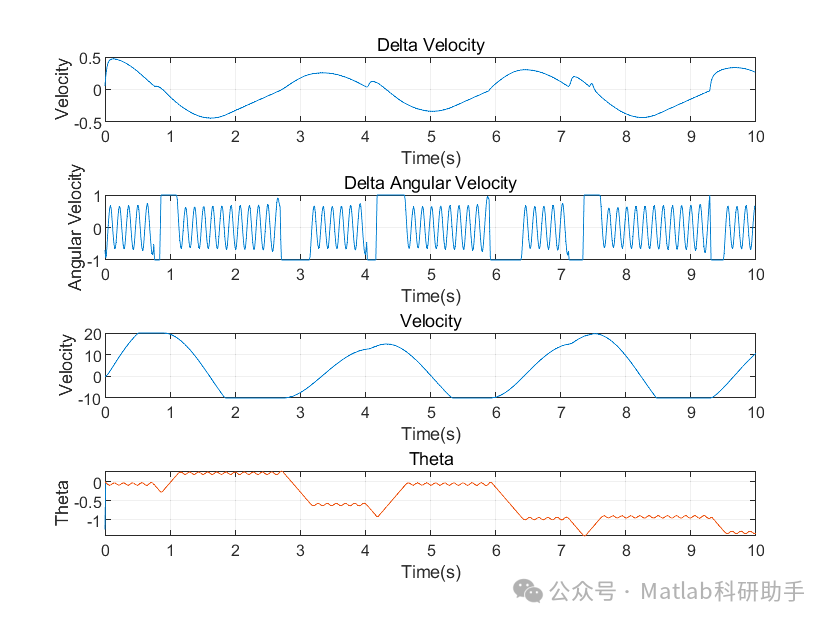

⛳️ 运行结果

🔗 参考文献

[1] 徐昕.增强学习及其在移动机器人导航与控制中的应用研究[D].国防科学技术大学,2002.DOI:10.7666/d.y480233.

[2] 陈勇,刘哲,乔健,等.重载轮式移动机器人路径跟踪滑模预测控制[J].四川兵工学报, 2021, 042(008):214-220.

[3] 白国星,刘丽,孟宇,等.基于非线性模型预测控制的移动机器人实时路径跟踪[J].农业机械学报, 2020, 51(9):7.DOI:10.6041/j.issn.1000-1298.2020.09.006.
