🔥 内容介绍

时频分析作为一种强有力的工具，在分析非平稳信号方面发挥着至关重要的作用。传统的傅里叶变换能够将信号分解成不同频率的正弦波的叠加，但缺乏时间分辨率，无法捕捉信号频率随时间变化的细节。因此，时频分析应运而生，它能够同时提供信号在时间和频率上的信息，从而为理解和分析复杂的非平稳信号提供了全新的视角。本文将深入探讨时频分析的基本原理，重点介绍短时傅里叶变换、小波变换等常用方法，并详细研究近年来备受关注的同步挤压变换（Synchrosqueezing Transform, SST）及其在信号处理领域的应用。

时频分析的基本原理与方法

时频分析的核心思想是将信号在时域和频域进行联合分析，即在时间维度上考察信号的频率成分，以及频率成分随时间的变化。这种分析方法能够有效处理诸如语音信号、生物医学信号、机械振动信号等典型的非平稳信号。

1. 短时傅里叶变换 (Short-Time Fourier Transform, STFT)

STFT是最早也是最常用的时频分析方法之一。它通过选择一个随时间移动的窗口函数，对窗口内的信号进行傅里叶变换，从而获得该时刻的频谱信息。随着窗口在时间轴上移动，可以得到一个二维的时频分布，即时频图 (Spectrogram)。

STFT 的优点是原理简单，计算效率高。然而，STFT 也存在固有的缺陷，即时间和频率分辨率之间存在着固有的折衷关系。根据海森堡测不准原理，时间窗口越窄，时间分辨率越高，但频率分辨率会降低；反之，时间窗口越宽，频率分辨率越高，但时间分辨率会降低。这种折衷关系限制了 STFT 在处理复杂非平稳信号时的性能。

2. 小波变换 (Wavelet Transform, WT)

小波变换是另一种重要的时频分析方法，它采用一组被称为小波的函数作为基函数，通过对原始信号进行分解和重构，得到信号在不同尺度上的信息。与STFT不同的是，小波变换采用自适应的窗口函数，在高频部分使用较窄的窗口，在低频部分使用较宽的窗口，从而能够更好地平衡时间和频率分辨率。

小波变换可以分为连续小波变换 (Continuous Wavelet Transform, CWT) 和离散小波变换 (Discrete Wavelet Transform, DWT)。CWT 具有更高的分辨率，但计算量较大；DWT 则更适合于实时处理和信号压缩。

3. 其他时频分析方法

除了 STFT 和小波变换之外，还有许多其他的时频分析方法，例如 Wigner-Ville 分布 (Wigner-Ville Distribution, WVD)、Cohen 类分布 (Cohen's Class Distribution) 等。WVD 具有理想的时频分辨率，但容易受到交叉项的干扰。Cohen 类分布则通过引入核函数来减少交叉项的影响，但也会降低时频分辨率。

同步挤压变换 (Synchrosqueezing Transform, SST)

SST 是一种相对较新的时频分析方法，它通过对 STFT 或小波变换的结果进行后处理，将能量集中到信号的瞬时频率周围，从而提高时频表示的清晰度和准确性。SST 的核心思想是利用瞬时频率的信息，将 STFT 或小波变换的结果沿着频率方向进行挤压，从而得到更清晰的时频图像。

SST 的数学表达式可以概括为以下步骤：

1. 计算 STFT 或小波变换: 首先计算信号的 STFT 或小波变换。

2. 估计瞬时频率: 利用 STFT 或小波变换的结果估计信号的瞬时频率。瞬时频率可以通过计算 STFT 或小波变换的相位变化率来得到。

3. 进行挤压: 将 STFT 或小波变换的结果沿着频率方向进行挤压，将能量集中到瞬时频率周围。

SST 相比于传统的 STFT 和小波变换，具有以下优点：

• 更高的时频分辨率:

   SST 能够更清晰地展现信号的瞬时频率变化，提高时频图像的清晰度。

• 更好的能量集中性:

   SST 能够将信号的能量集中到瞬时频率周围，减少能量扩散，提高信号检测的准确性。

• 良好的可逆性:

   SST 具有良好的可逆性，可以从时频图像中重构原始信号。

SST 在信号处理领域的应用

SST 由于其优异的时频分析性能，在信号处理领域得到了广泛的应用，包括：

• 语音信号处理:

   SST 可以用于语音信号的分析和识别，例如语音情感识别、语音增强等。SST 能够更清晰地展现语音信号的共振峰结构，提高语音识别的准确率。

• 生物医学信号处理:

   SST 可以用于生物医学信号的分析，例如心电信号 (ECG) 分析、脑电信号 (EEG) 分析等。SST 能够更清晰地展现生物医学信号的瞬时频率变化，有助于疾病的诊断和监测。

• 机械故障诊断:

   SST 可以用于机械振动信号的分析，例如轴承故障诊断、齿轮故障诊断等。SST 能够更清晰地展现机械振动信号的瞬时频率变化，有助于早期发现和诊断机械故障。

• 地震信号分析:

   SST 可以用于地震信号的分析，例如地震事件检测、地震波形分类等。SST 能够更清晰地展现地震信号的瞬时频率变化，有助于地震研究和预警。

• 金融时间序列分析:

   SST 可以用于金融时间序列的分析，例如股票价格预测、风险管理等。SST 能够更清晰地展现金融时间序列的瞬时频率变化，有助于理解市场动态和制定投资策略。

总结与展望

时频分析是信号处理领域的一项重要技术，它能够同时提供信号在时间和频率上的信息，从而为理解和分析复杂的非平稳信号提供了全新的视角。本文介绍了 STFT、小波变换等常用的时频分析方法，并重点研究了同步挤压变换 (SST) 及其在信号处理领域的应用。SST 是一种相对较新的时频分析方法，它通过对 STFT 或小波变换的结果进行后处理，将能量集中到信号的瞬时频率周围，从而提高时频表示的清晰度和准确性。SST 在语音信号处理、生物医学信号处理、机械故障诊断等领域得到了广泛的应用，展现了其强大的应用潜力。

未来，时频分析技术将朝着以下方向发展：

• 更高的时频分辨率:

   进一步提高时频分析的时频分辨率，能够更清晰地展现信号的瞬时频率变化。

• 更强的抗噪性能:

   提高时频分析在噪声环境下的鲁棒性，能够更准确地提取信号的特征。

• 更高效的计算方法:

   开发更高效的计算方法，能够满足实时处理的需求。

• 更广泛的应用领域:

   将时频分析技术应用于更多的领域，例如图像处理、无线通信等。

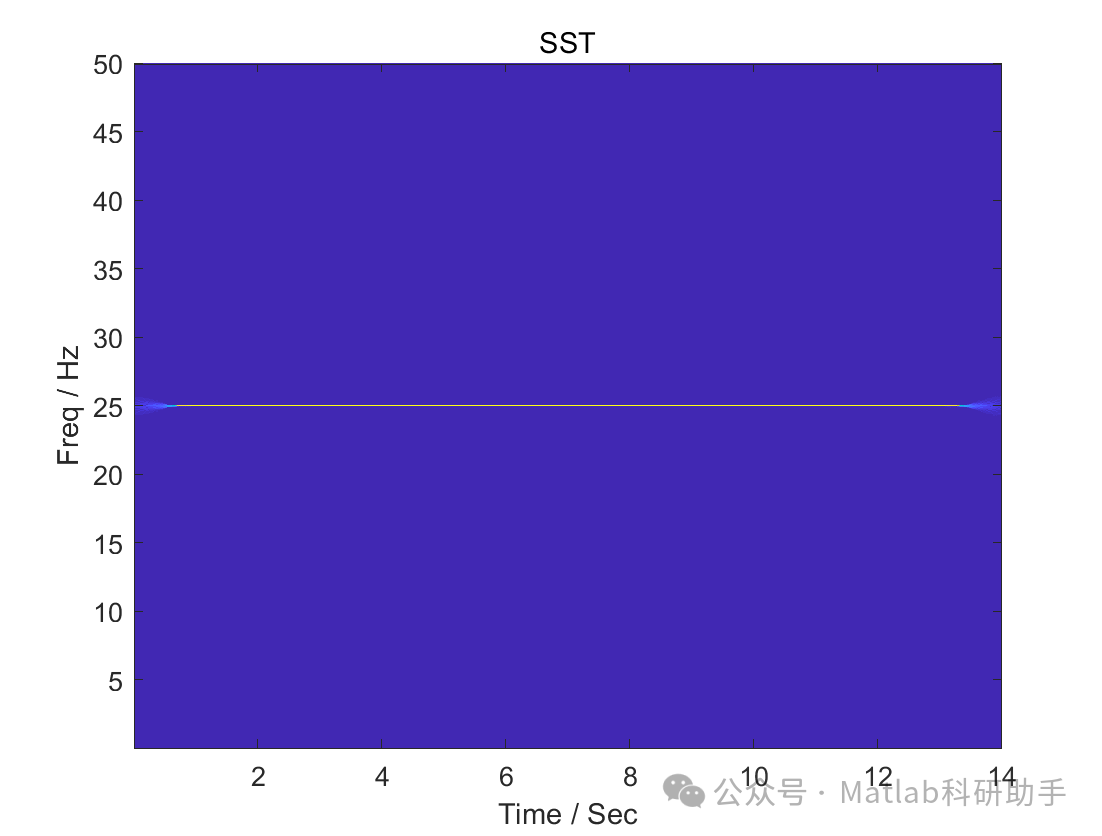

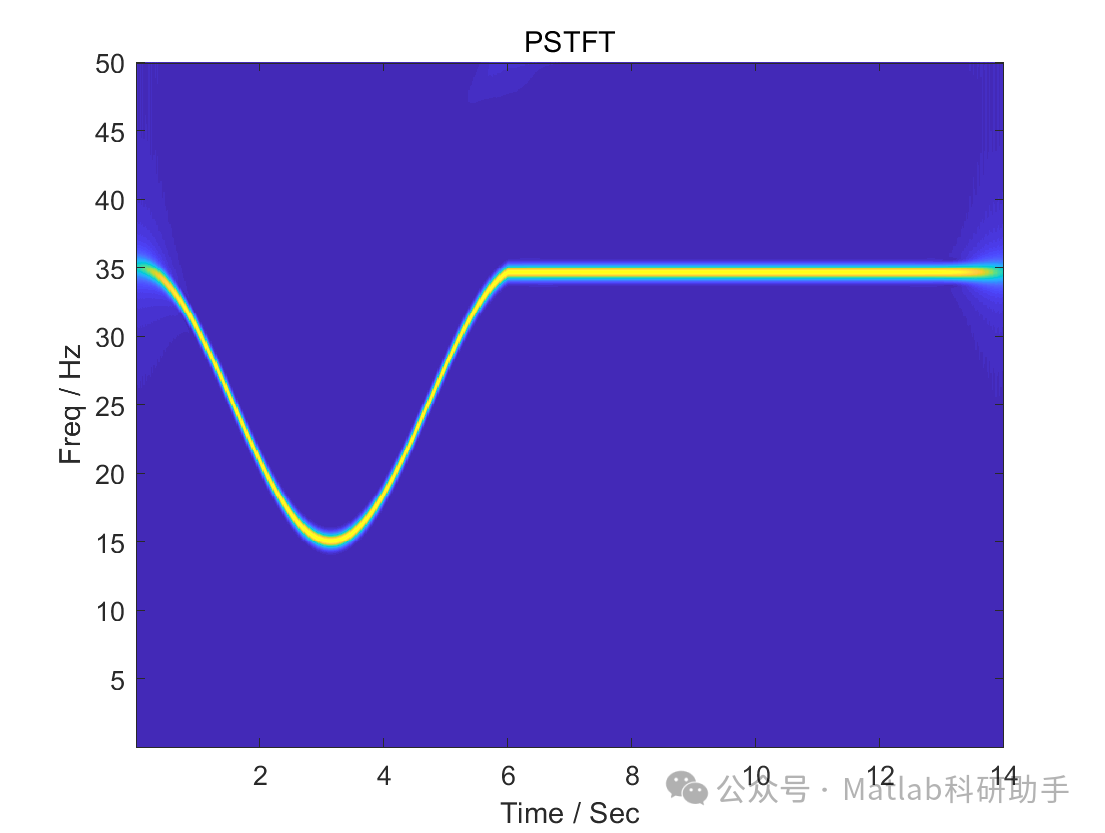

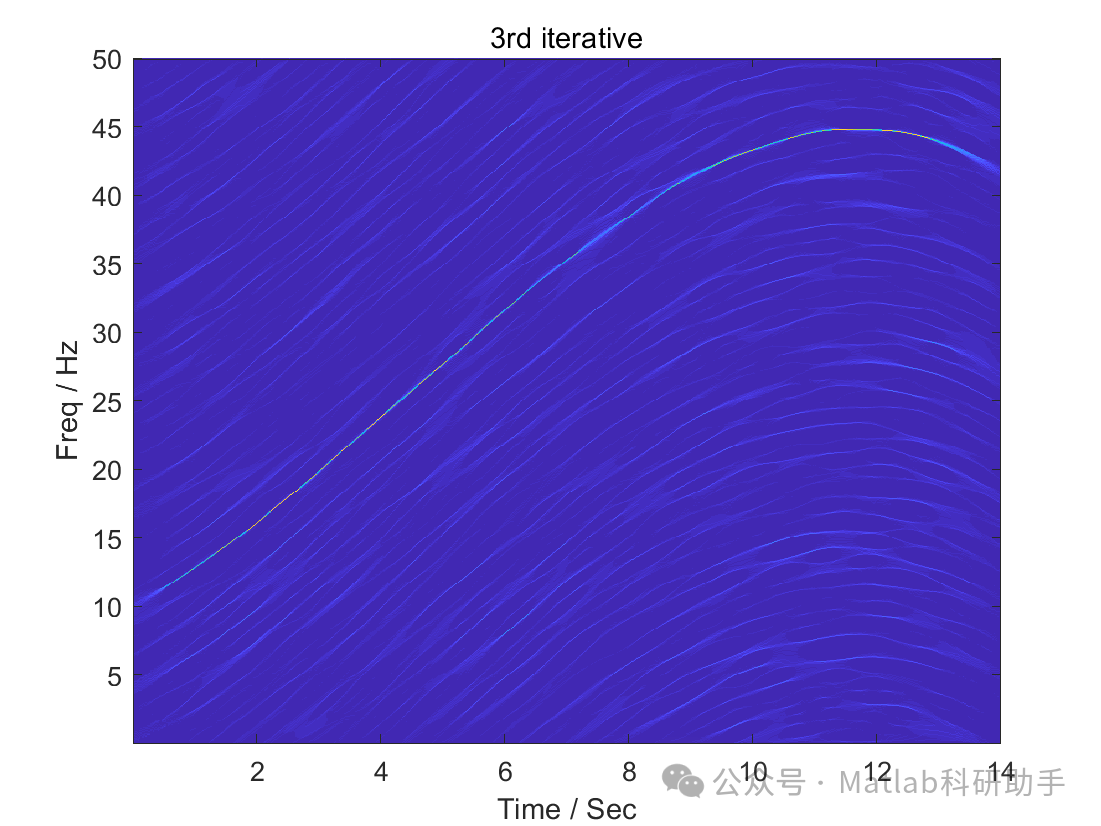

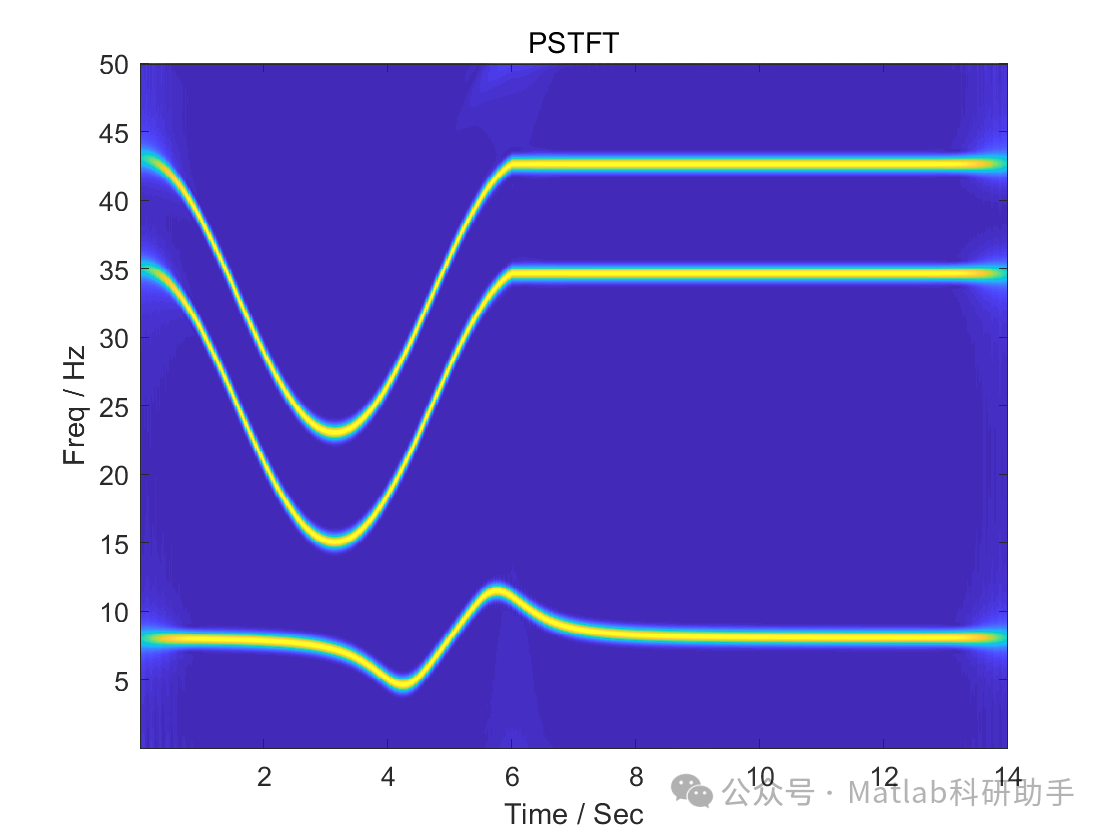

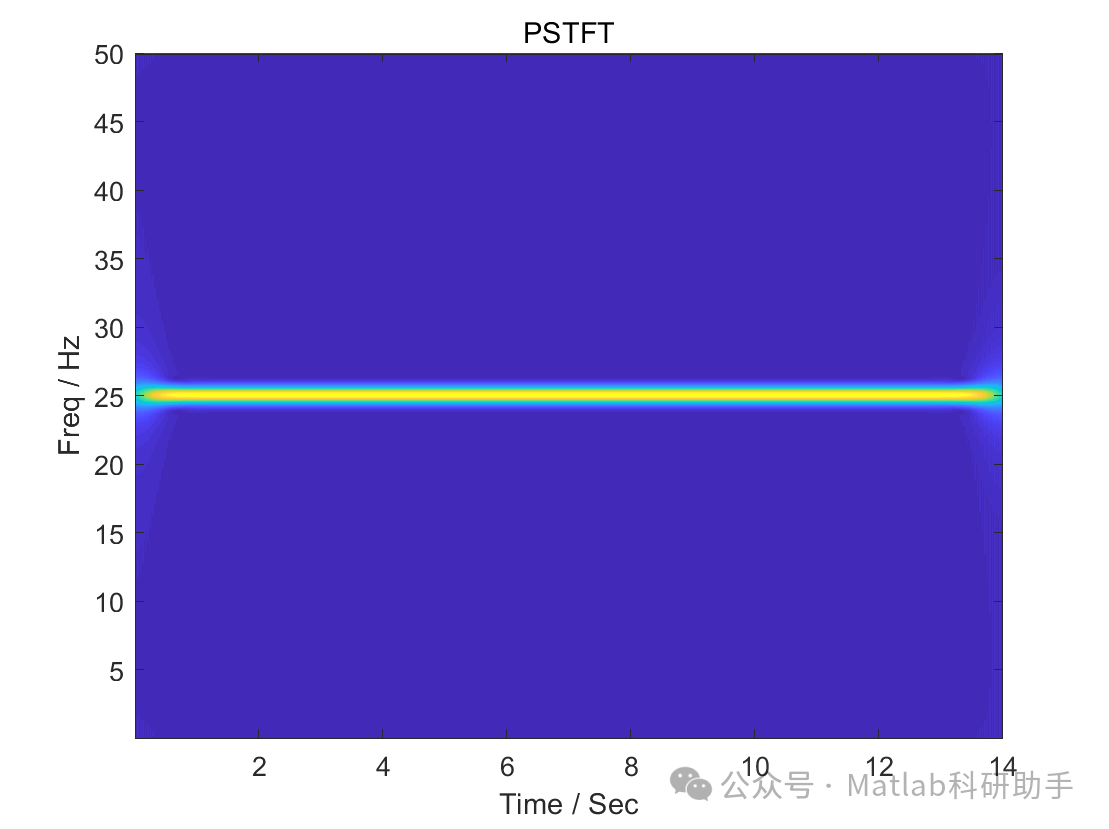

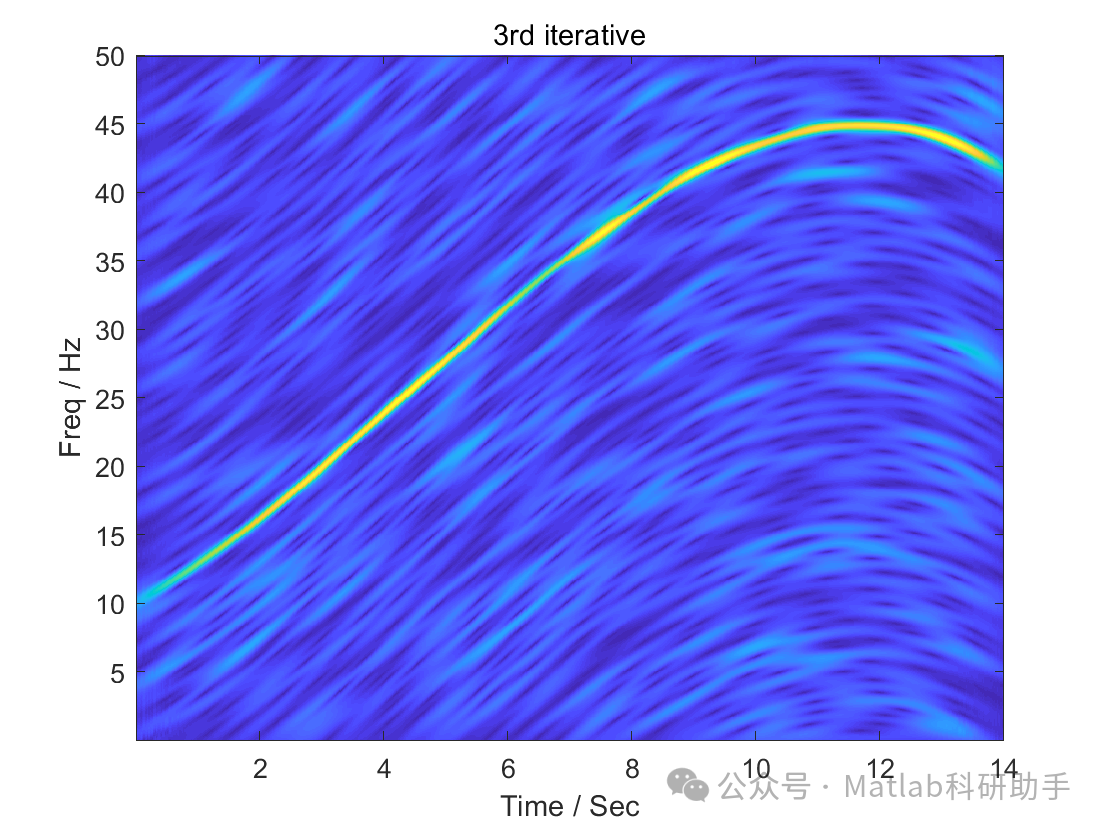

⛳️ 运行结果

🔗 参考文献

[1] 张建中,刘晗,黄忠来,等.基于同步挤压变换的水合物储层地震信号时频分析[J].海洋地质前沿, 2015, 31(6):7.DOI:10.16028/j.1009-2722.2015.06004.

[2] 李丛,徐华,戴聪聪 *,等.基于同步挤压小波变换的毫米波雷达时频分析方法研究[J].大气光学, 2023.

[3] 李丛,徐华,戴聪聪,等.基于同步挤压小波变换的毫米波雷达时频分析方法研究[J].大气与环境光学学报, 2023, 18(6):503-515.DOI:10.3969/j.issn.1673-6141.2023.06.001.
