🔥 内容介绍

计算机断层扫描（Computed Tomography，简称CT）作为一种重要的医学影像技术，通过采集不同角度的X射线投影数据，并利用数学重建算法，生成物体内部的横截面图像。CT技术在疾病诊断、治疗计划制定和工业无损检测等领域发挥着不可替代的作用。然而，在对含有高密度物质，尤其是金属制品的物体进行CT扫描时，图像中常常会出现各种伪影，显著降低图像质量，影响诊断的准确性。这些金属伪影的形成机制复杂多样，理解其产生原因并进行有效的模拟对于研究伪影抑制方法具有重要意义。本文将深入探讨计算机断层扫描中金属伪影的形成机制，并以平行束CT为例，详细阐述其模拟过程。

一、金属伪影的形成机制

金属伪影的产生并非单一原因造成，而是多种因素相互作用的结果。其主要形成机制包括：

X射线束硬化（Beam Hardening）： X射线源通常发出具有一定能量分布的宽谱X射线。当X射线穿过物体时，低能量的光子更容易被吸收，而高能量的光子则更容易穿透，导致X射线束的平均能量随着穿透深度的增加而升高，即发生束硬化现象。金属材料对X射线的吸收能力远高于周围组织，对低能光子的吸收更为显著。当X射线穿过金属制品时，束硬化效应尤为突出，使得金属边缘处的投影数据与实际衰减情况产生偏差，重建图像中表现为金属边缘附近的条状或扇形伪影。
散射（Scattering）： X射线在与物质相互作用时会发生康普顿散射或瑞利散射。散射光子偏离原有传播方向，部分散射光子仍可能被探测器接收，被误认为是沿直线传播的透射光子。金属材料由于其高密度和原子序数，更容易引起X射线散射。散射光子增加了探测器接收的信号，导致重建图像中出现金属周围的模糊、阴影以及条状伪影。
部分体积效应（Partial Volume Effect）： 当探测器单元或体素的大小大于扫描的细微结构时，一个单元或体素内可能同时包含金属和周围组织。重建算法无法区分同一体素内的不同物质，只能计算其平均衰减值。在金属边缘等高对比度区域，部分体积效应尤其明显，导致重建图像中出现金属边缘的模糊和锯齿状伪影。
X射线穿透能力不足（Photon Starvation）： 金属材料对X射线具有极强的吸收能力。当X射线穿过较厚的金属制品时，大部分光子可能被吸收，到达探测器的光子数量极少甚至为零。这种情况下，探测器接收到的信号噪声较大，甚至无法准确测量透射率，导致重建图像中出现金属内部的黑洞或低密度区域，以及连接这些区域的条状伪影。
噪声（Noise）： CT系统固有的电子噪声、量子噪声以及其他环境噪声都会对投影数据产生影响。金属制品的高对比度特性使得在重建过程中这些噪声更容易被放大，形成图像中的颗粒状或斑点状伪影。
其他因素： 包括数据采集过程中的探测器饱和、伪影矫正算法的局限性等也可能导致金属伪影的产生。

二、平行束CT模拟与金属伪影的生成

为了深入研究金属伪影的特性并开发有效的伪影抑制方法，对金属伪影进行模拟是必不可少的手段。模拟过程通常包括构建被扫描物体模型、模拟X射线源和探测器、计算投影数据以及进行图像重建。本文以平行束CT为例，详细阐述其模拟过程：

2.1 物体模型的构建

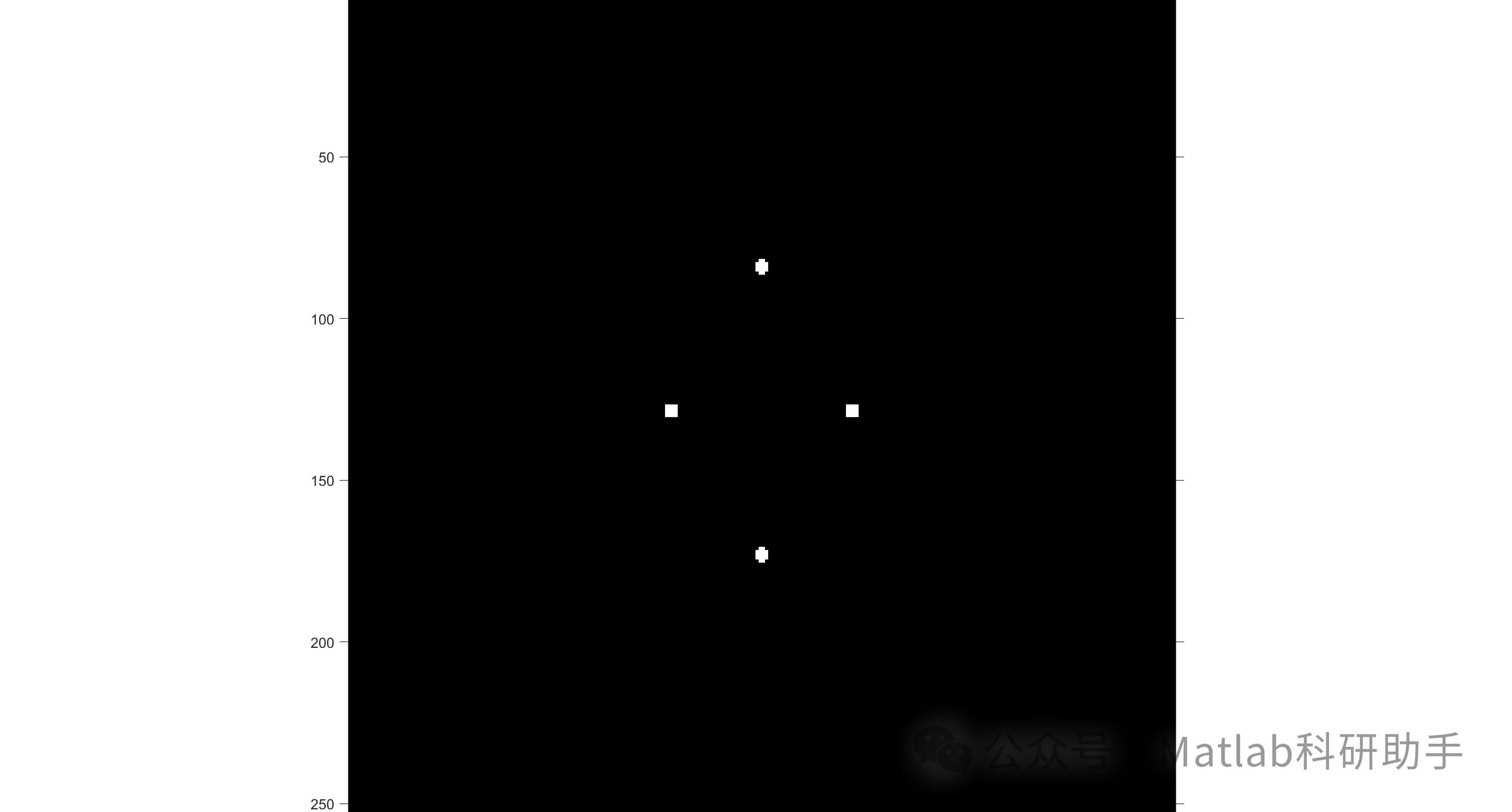

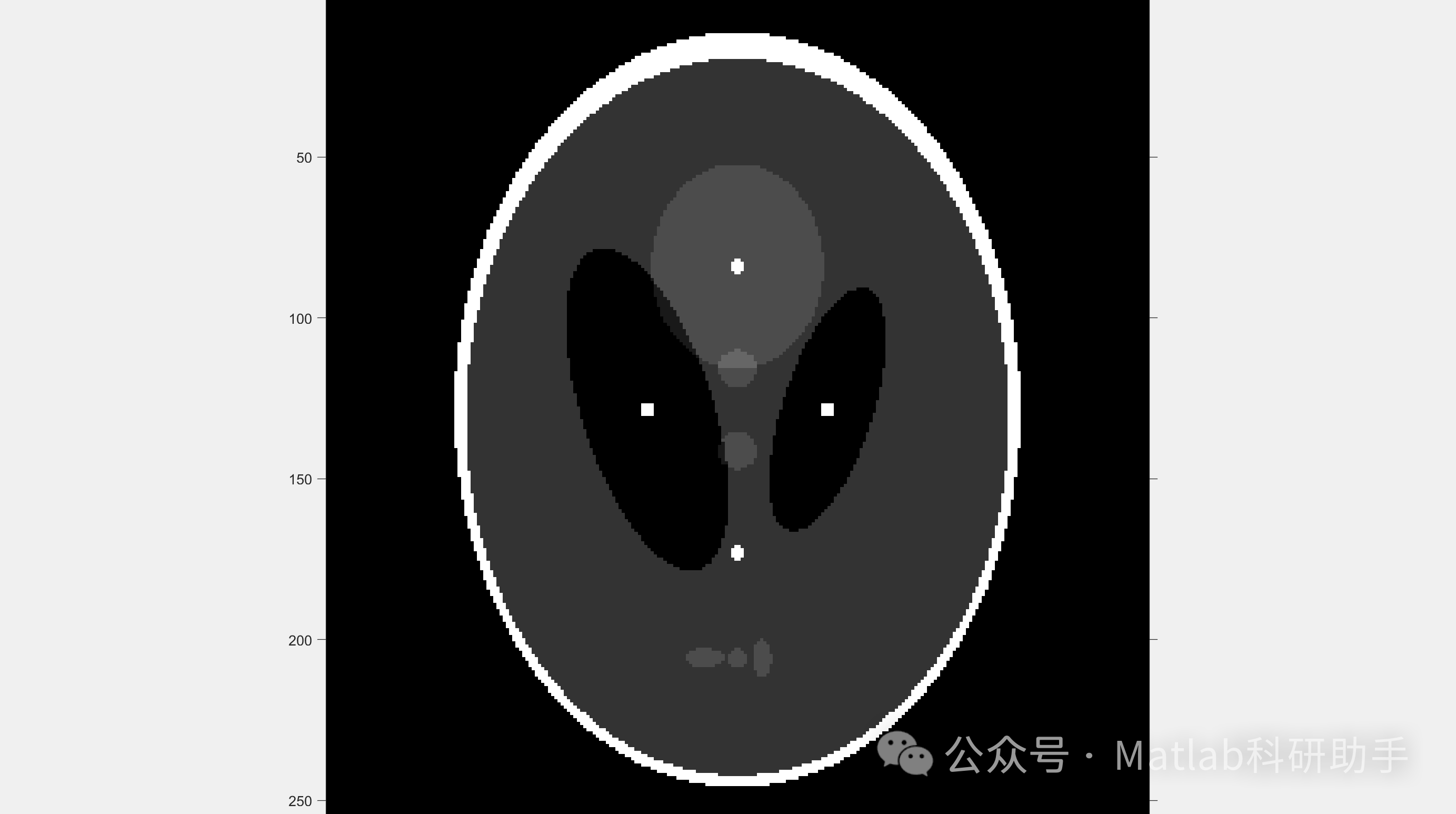

模拟的第一步是建立被扫描物体的二维或三维模型。对于金属伪影的模拟，模型中需要精确描述金属制品的形状、位置以及其与周围组织的相对关系。物体模型可以采用数学函数、图像数据或体素模型等形式表示。对于简单的几何形状（如圆柱体、立方体），可以直接使用数学函数描述其衰减系数分布。对于复杂的物体，可以利用医学图像分割技术从真实CT图像中提取物体轮廓，或者使用计算机辅助设计（CAD）软件构建三维模型，并为其指定衰减系数。金属材料的X射线衰减系数通常远高于周围软组织，在模型中需要为其赋予相应的衰减值，这些值取决于X射线的能量。

2.2 X射线源和探测器的模拟

平行束CT模拟中，X射线源通常被模拟为一系列沿直线路径发射的单能或多能X射线。在模拟金属伪影时，考虑到束硬化效应，通常采用多能X射线源模型。X射线束可以被离散化为一系列射线束，每个射线束代表一个能量范围的光子。

探测器阵列被模拟为一系列并行排列的探测器单元，每个单元接收其对应射线束穿过物体后的信号。在理想情况下，探测器接收到的信号与X射线穿过物体的总衰减呈指数关系。然而，在模拟中需要考虑探测器的响应特性，例如探测器的量子效率、电子噪声等。

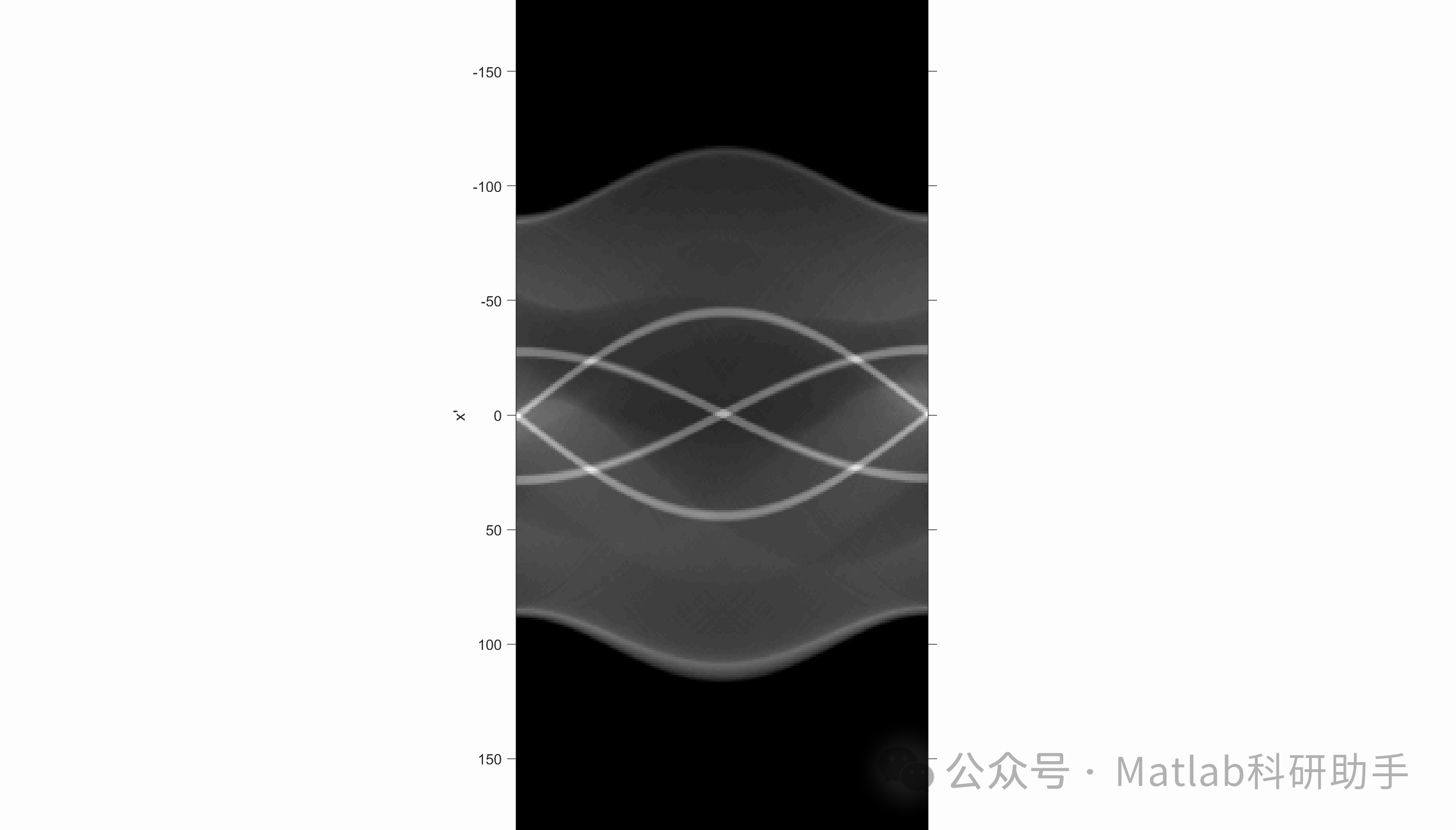

2.3 投影数据的计算

对于平行束CT，投影数据的计算是模拟的核心。对于每一个角度和每一个射线束，需要计算X射线穿过物体的衰减。根据Beer-Lambert定律，单能X射线穿过均匀介质的透射率与介质长度和衰减系数呈指数关系。

模拟金属伪影的关键在于引入上述伪影形成机制对理想投影数据的修正：

束硬化模拟：
采用多能X射线源模型。对于每个射线束，分别计算不同能量范围的光子穿过物体的衰减。在计算过程中，考虑到不同能量光子在不同物质中的衰减系数差异。探测器接收到的总信号是不同能量光子透射信号的积分。由于低能光子被优先吸收，计算出的投影数据会出现非线性偏差，模拟出束硬化伪影。
散射模拟：
散射的模拟通常采用蒙特卡洛方法。蒙特卡洛方法通过模拟大量光子的随机传播和相互作用过程来估计散射光子的分布。这是一种计算密集型的方法，但可以比较准确地模拟散射伪影。简化的散射模型也可以采用，例如根据射线路径上的衰减来估计散射贡献。
部分体积效应模拟：
在计算射线穿过物体的衰减积分时，如果射线穿过一个包含不同物质的体素，可以采用加权平均衰减系数来近似。更精确的模拟需要考虑体素内不同物质的几何分布。
X射线穿透能力不足模拟：
当射线穿过金属部分的总衰减超过一定阈值时，可以模拟探测器接收到的信号为零或接近噪声水平，从而模拟出光子不足伪影。

2.4 图像重建

获取模拟的投影数据后，需要利用CT重建算法将投影数据还原为物体的横截面图像。平行束CT常用的重建算法包括滤波反投影（Filtered Backprojection，FBP）和迭代重建算法。

滤波反投影（FBP）：
FBP算法是一种直接重建方法，计算速度快。它首先对投影数据进行滤波处理，然后将滤波后的投影数据沿其采集方向反投影到图像空间并进行叠加。然而，FBP算法对噪声和伪影比较敏感，容易放大金属伪影。
迭代重建算法：
迭代重建算法通过建立投影数据与图像空间像素值之间的关系，并不断迭代优化图像，使得模拟投影数据与实际投影数据之间的误差最小。常见的迭代重建算法包括代数重建技术（Algebraic Reconstruction Technique，ART）、期望最大化（Expectation Maximization，EM）算法等。迭代重建算法通常能够更好地抑制噪声和伪影，但计算量较大。

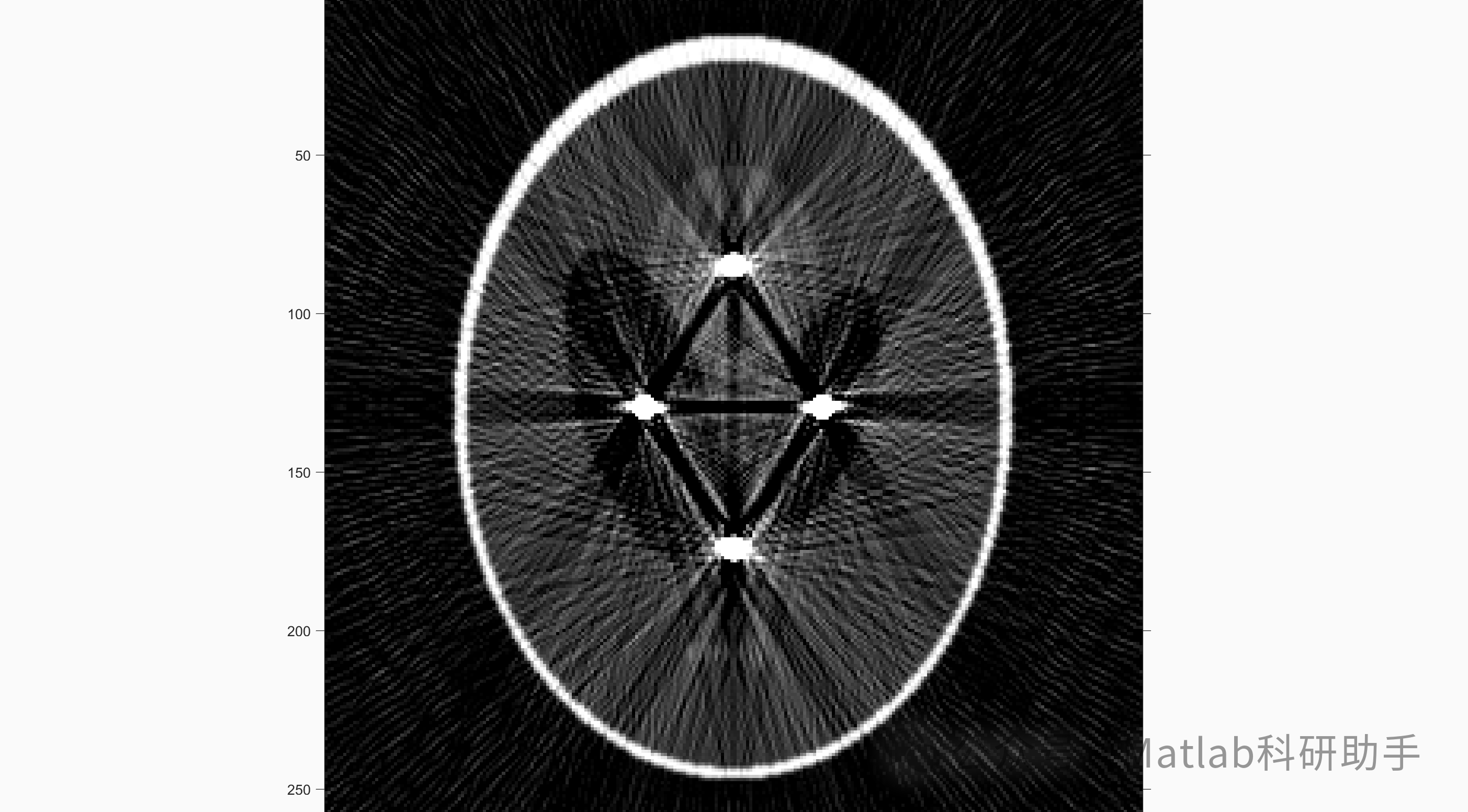

在金属伪影模拟中，使用FBP或迭代重建算法都可以重建出含有金属伪影的图像。通过比较模拟图像与真实CT图像中的金属伪影特征，可以验证模拟方法的准确性。

三、模拟的意义与应用

对计算机断层扫描金属伪影进行模拟具有重要的意义和广泛的应用价值：

理解伪影形成机制：
通过模拟，可以孤立地研究不同伪影形成机制对图像的影响，更深入地理解其产生原因和规律。
评估伪影抑制方法：
模拟为评估各种金属伪影抑制算法的有效性提供了一个可控的平台。可以在不同的模拟条件下测试算法的性能，无需进行昂贵的物理实验。
优化扫描参数：
模拟可以帮助研究不同扫描参数（如管电压、管电流、扫描角度范围等）对金属伪影的影响，从而优化扫描方案，降低伪影程度。
设计CT系统：
模拟可以用于评估不同CT系统设计（如探测器类型、X射线源特性等）对金属伪影的影响，为CT系统的设计提供参考。
教学和培训：
模拟可以生成各种典型的金属伪影图像，为教学和培训提供直观的示例，帮助学生和技术人员更好地理解金属伪影。

四、结论

计算机断层扫描中的金属伪影是一个复杂的问题，其形成是X射线束硬化、散射、部分体积效应、X射线穿透能力不足以及噪声等多种因素共同作用的结果。通过构建物体模型、模拟X射线源和探测器、计算投影数据并引入各种伪影形成机制，并利用重建算法生成图像，可以有效地模拟平行束CT中的金属伪影。金属伪影的模拟为深入理解伪影形成机制、评估伪影抑制方法、优化扫描参数和设计CT系统提供了重要的工具和平台。随着计算能力的提升和模拟方法的不断发展，未来的金属伪影模拟将更加精确和高效，为解决CT成像中的金属伪影问题提供更有力的支持。
