在 CATIA 中创建齿条和小齿轮运动

以下是在 CATIA 中创建齿轮齿条机构的方法

1. 步骤1：

   打开 Create_Rack2.CATProduct 文档。

2. 步骤2：

   单击 Kinematics Joints 工具栏中的 Rack Joint 图标，或选择 Insert -> New Joint ->Rack...从 菜单 栏。

3. 步骤3：

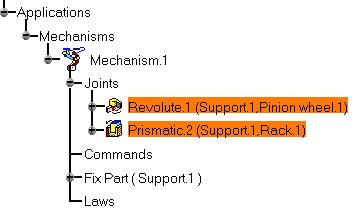

   在规范树中选择 Prismatic.2。

4. 步骤4：

   在规范树中选择 Revolute.1。



5. 步骤5：

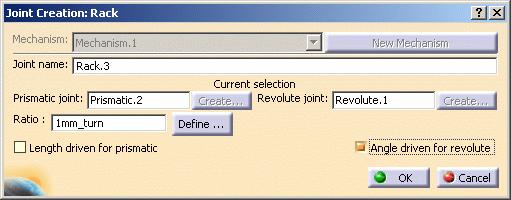

   分配一个命令，例如选中 Angle driven for revolute 复选框。



6. 步骤6：

   单击 Ok 结束机架接榫创建。机架接头在规范树中创建和标识。可以模拟您的机制，并显示一条消息。

7. 步骤7：

   双击 Mechanism.1 以启动带有命令功能的仿真。

8. 步骤8：

   让我们修改 RATIO。

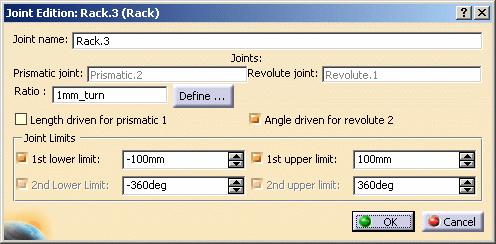

   双击规范树中的 Rack.3



9. 步骤9：

   单击 Define 按钮。

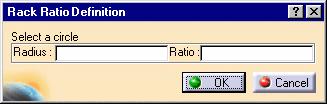

   此时将显示 Rack Ratio Definition 对话框：



10. 步骤10：

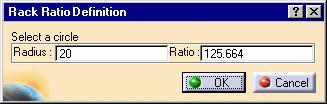

    Select a circle in the geometry area. The ratio is automatically calculated.



11. 步骤11：

    该比率是自动计算的。



12. 步骤12：

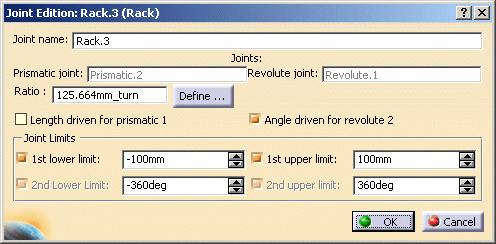

    单击 确定。可以模拟 Your Mechanism。
