如何在热交换器中同时使用流动仿真和热分析

热交换器

1. 步骤1：

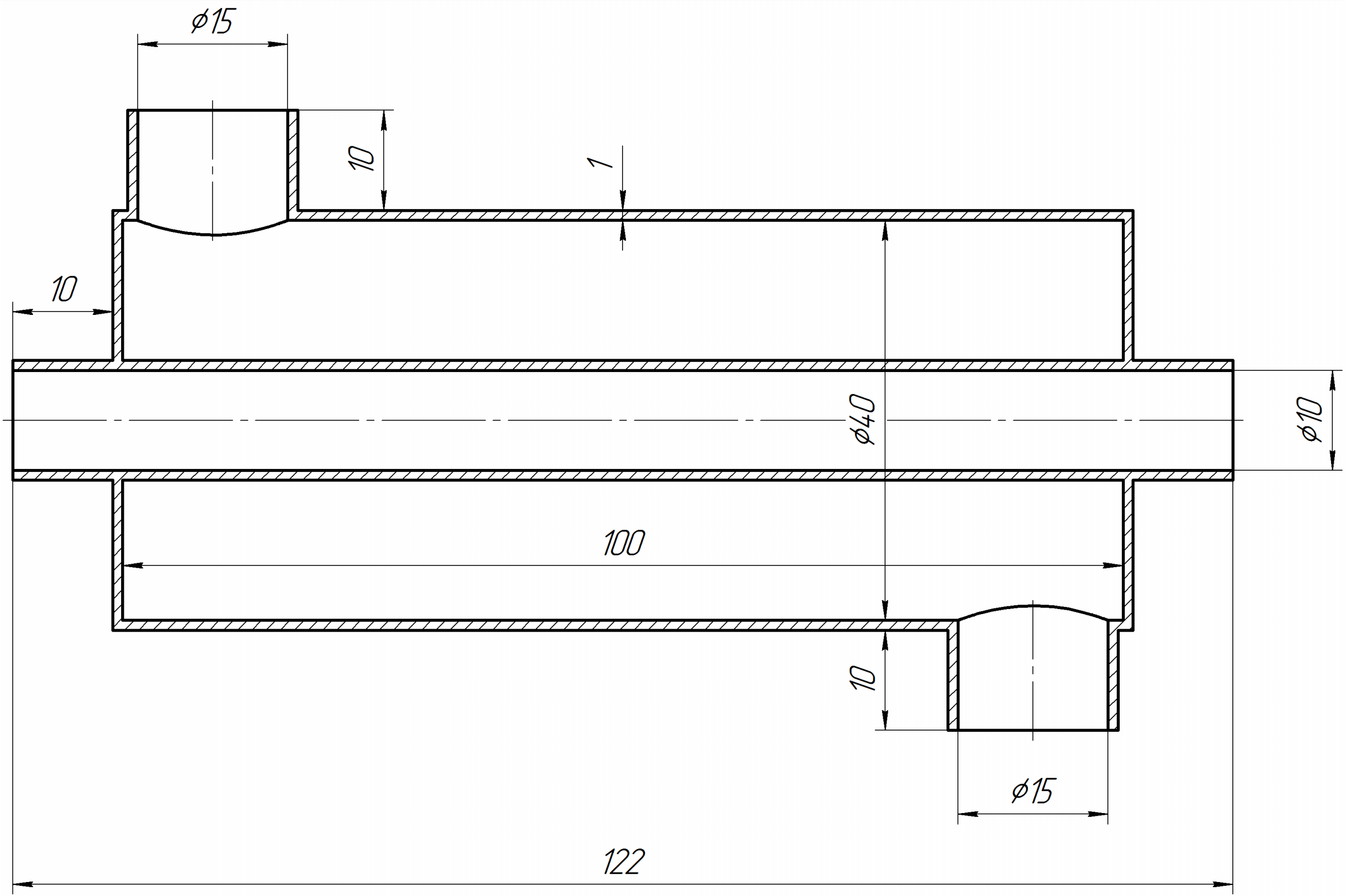

   通过此图形创建简化热交换器



2. 步骤2：

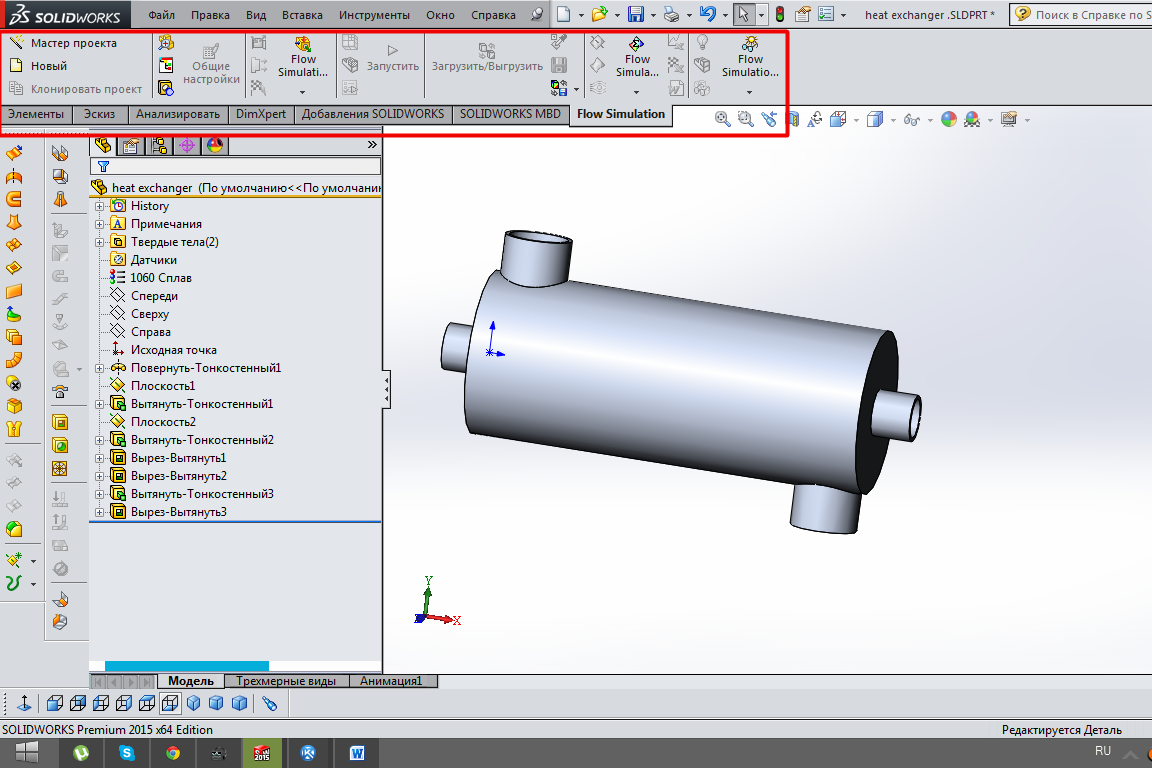

   在 SW 中，您可以获得 model。打开 “Flow Simulation” 模块



3. 步骤3：

   创建新的流程项目



4. 步骤4：

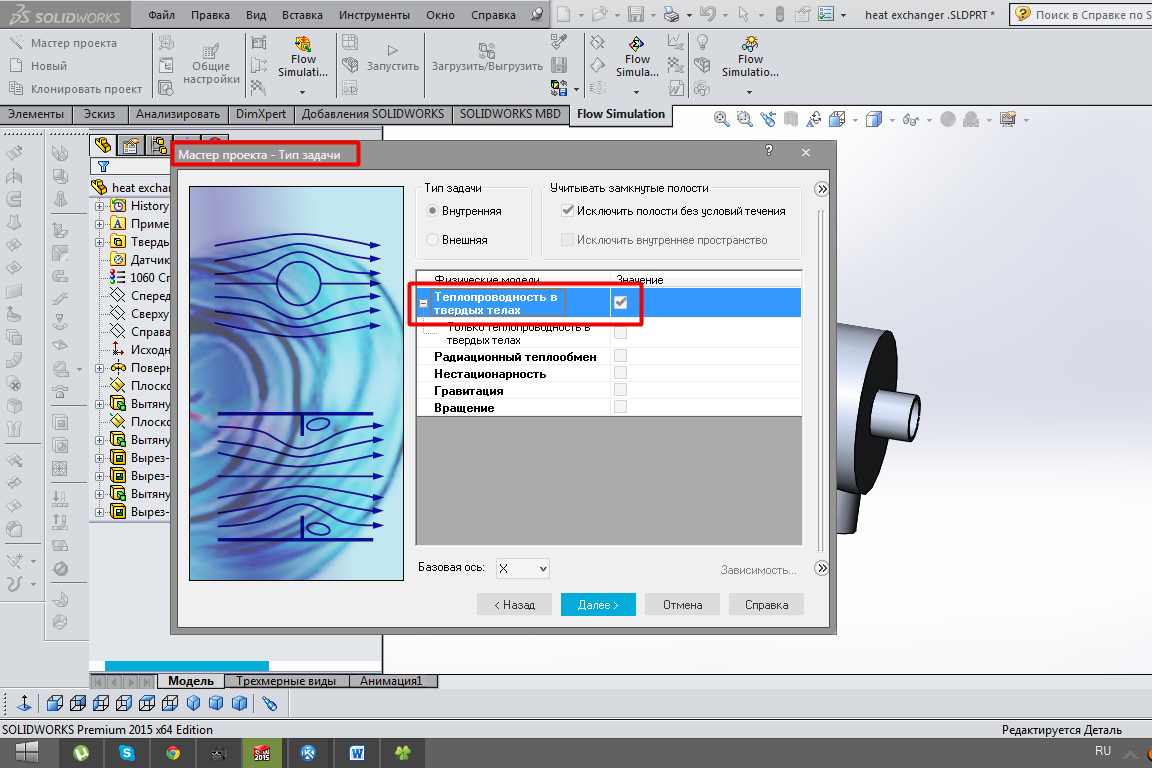

   在“type of task”（任务类型）页面上，打开“Heat conduction in solids”（固体中的热传导）



5. 步骤5：

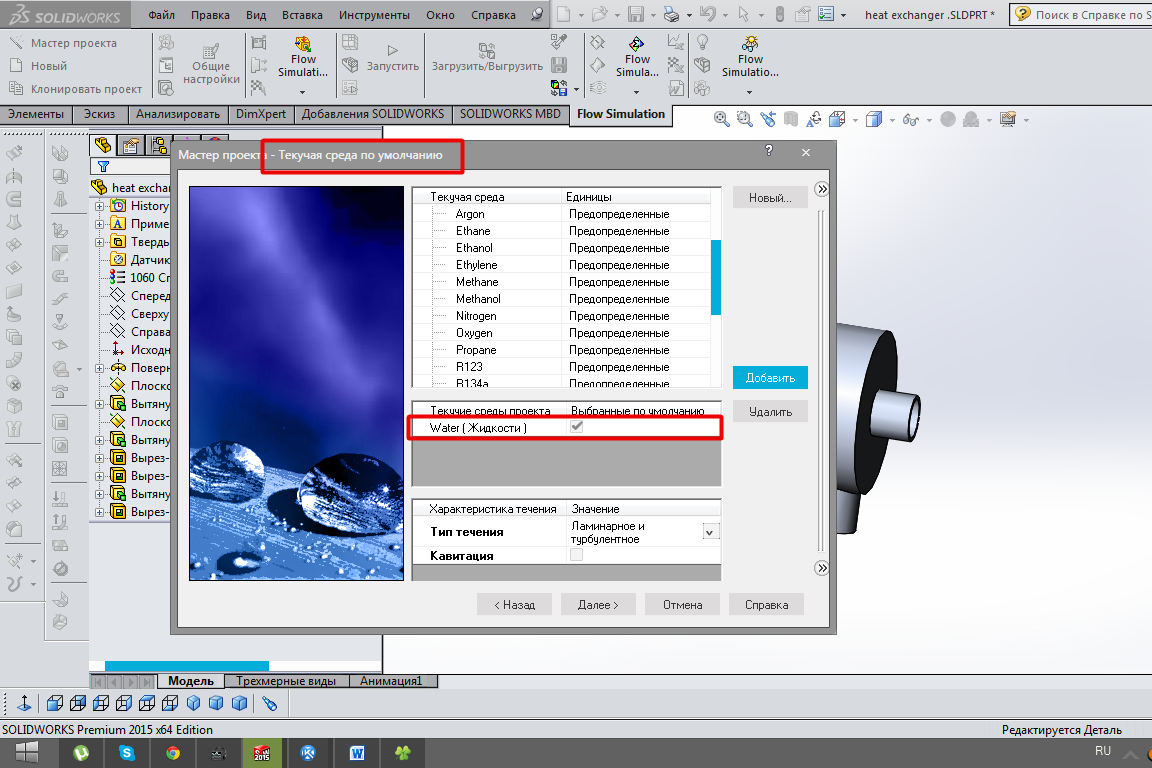

   在“fluid”页面上添加“water”



6. 步骤6：

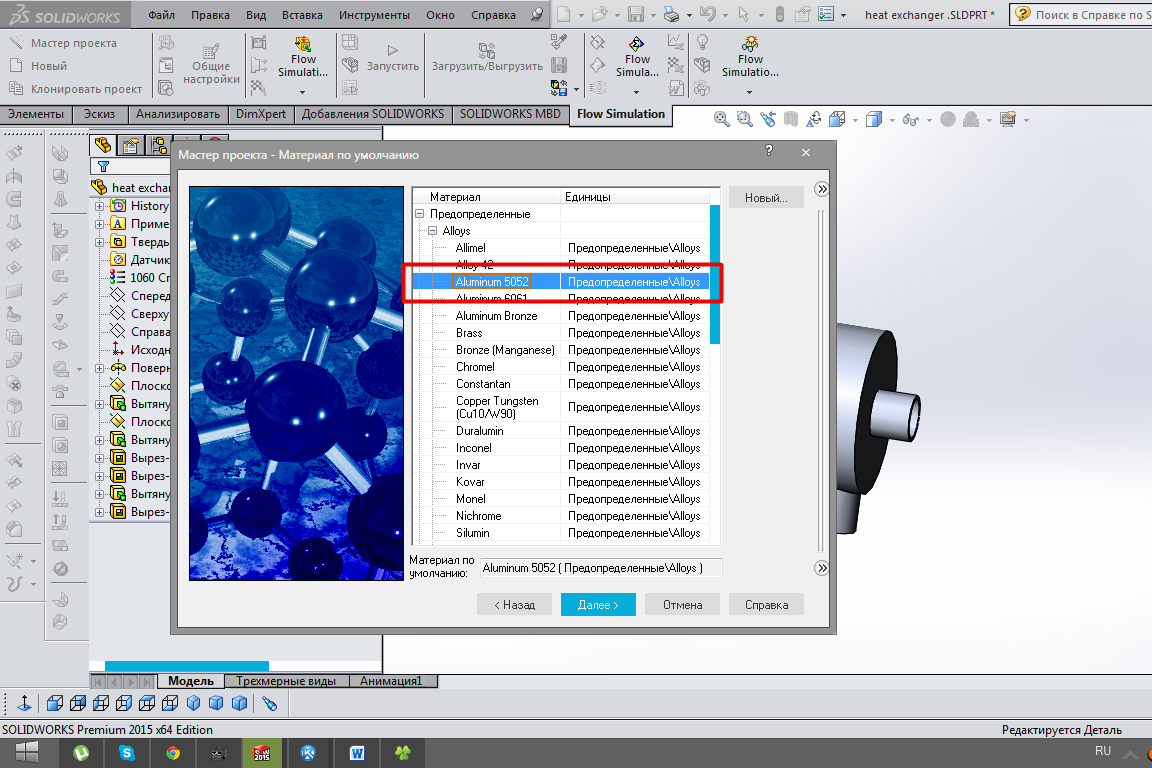

   在“material”页上添加 material aluminum。所有其他参数均为默认值



7. 步骤7：

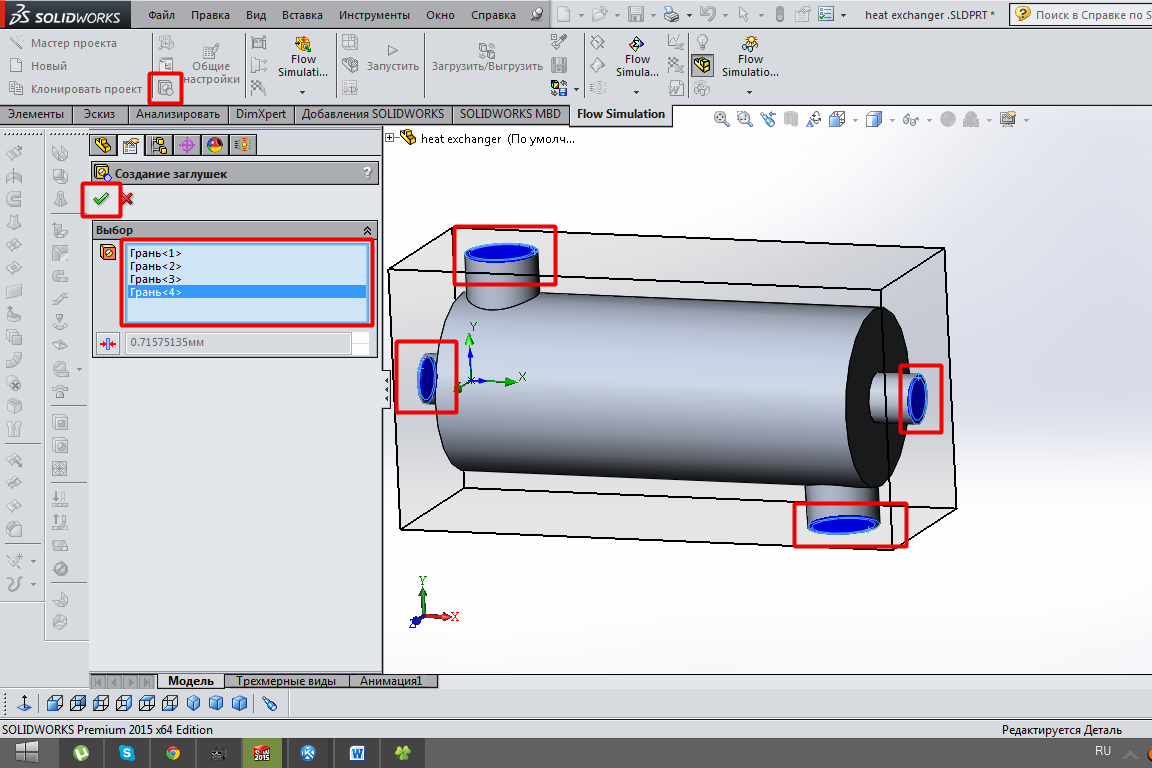

   在细部孔中创建插件



8. 步骤8：

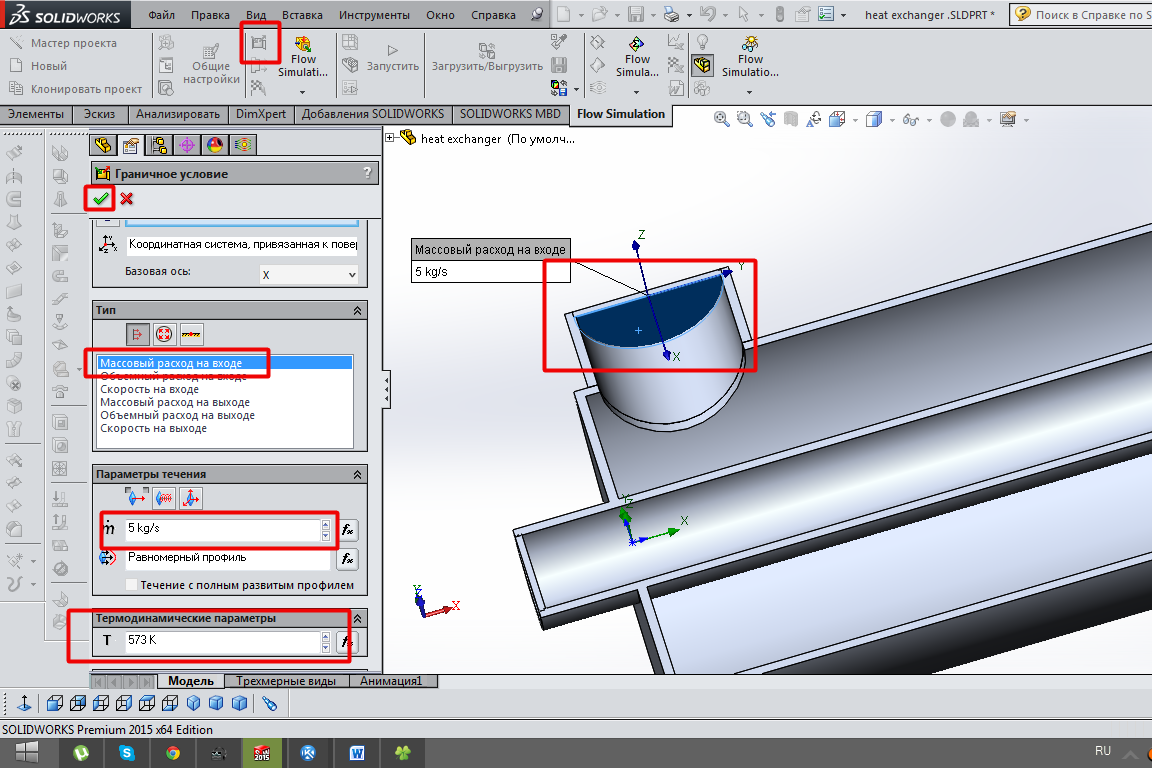

   在细部孔上创建边界条件。在套管入口处创建质量流量 5kg/s 的参数。温度为 573K



9. 步骤9：

   在外壳外部，创建一个边界条件 “ambient pressure”



10. 步骤10：

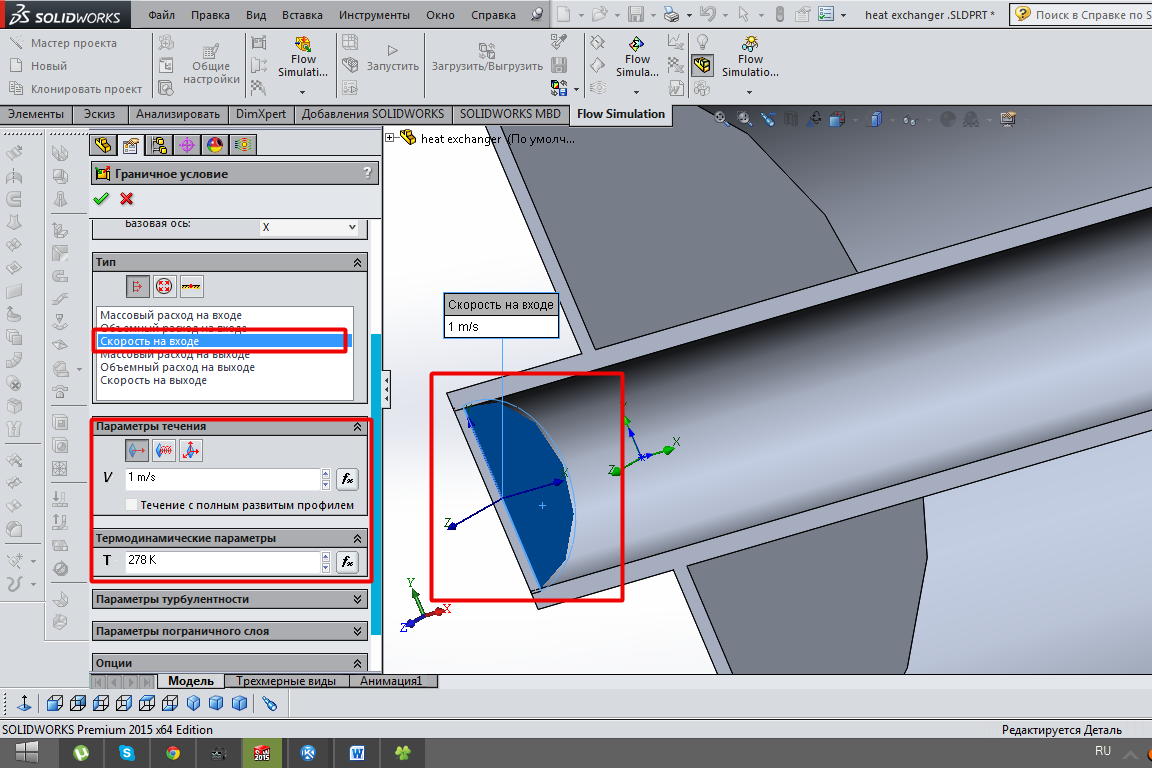

    在管道入口处，创建一个边界条件，“输入速度”为 1m/s，温度为 278K



11. 步骤11：

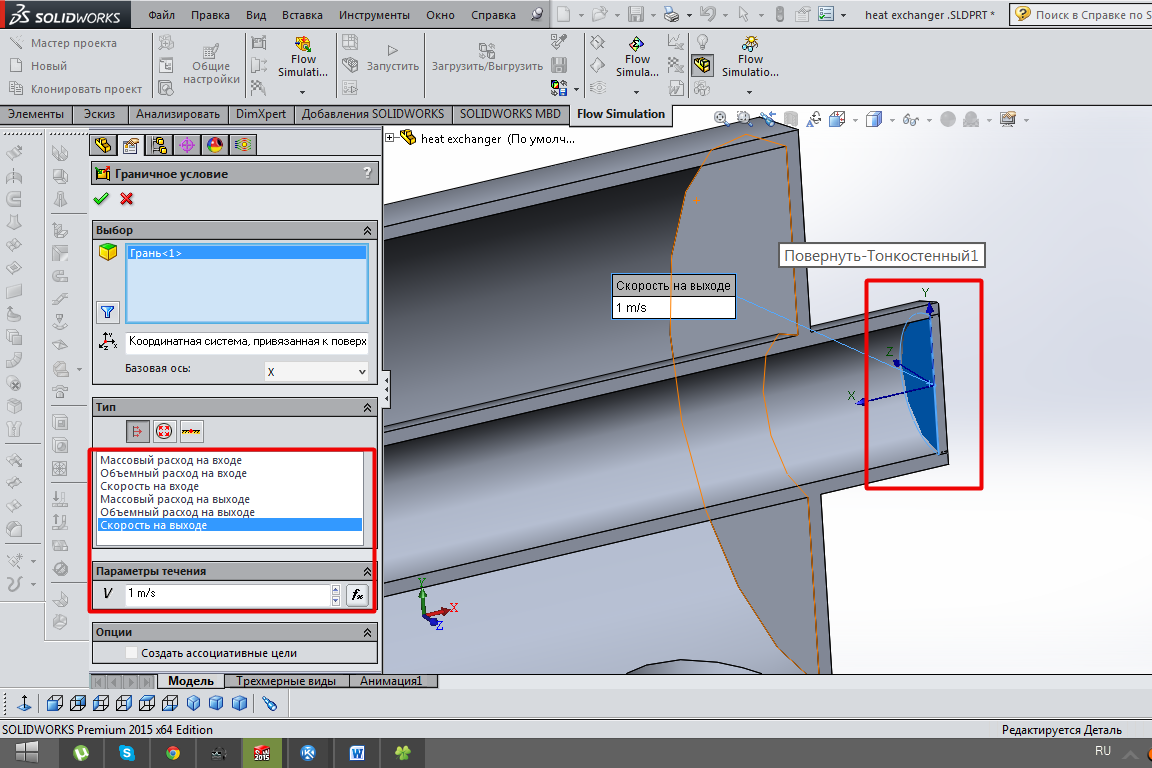

    在管道出口处，设置边界条件“出水速度”1m/s



12. 步骤12：

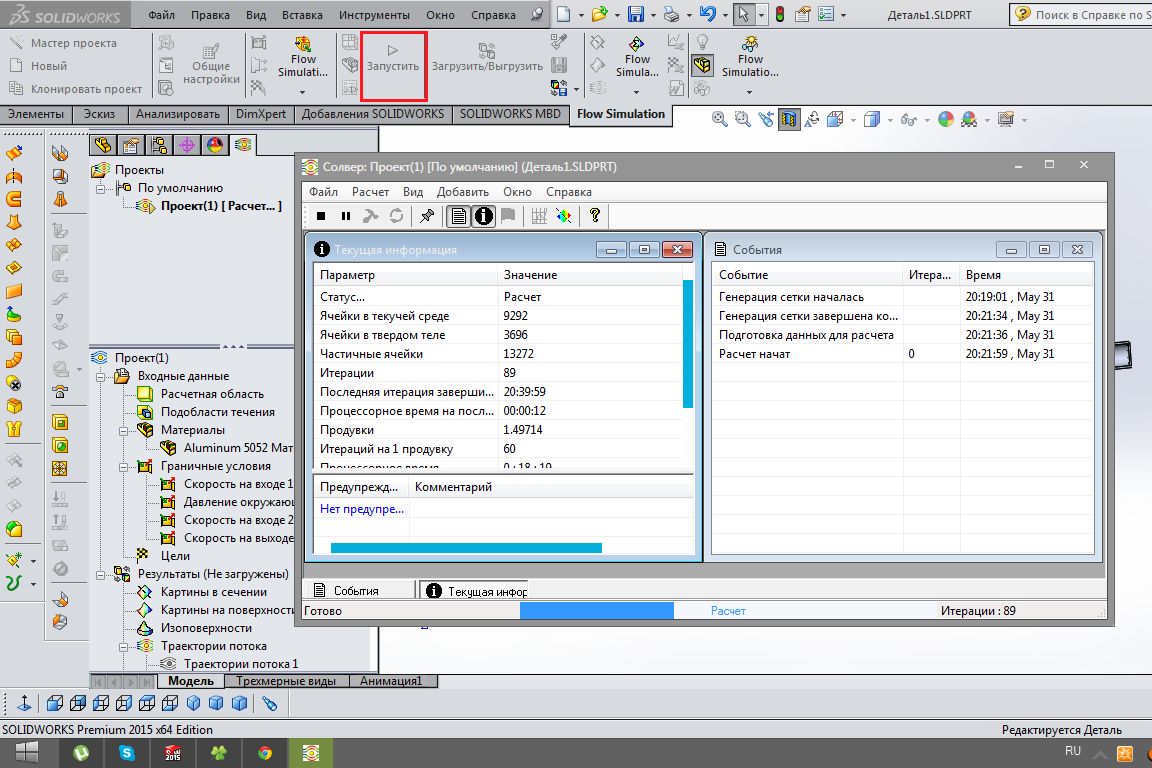

    开始计算



13. 步骤13：

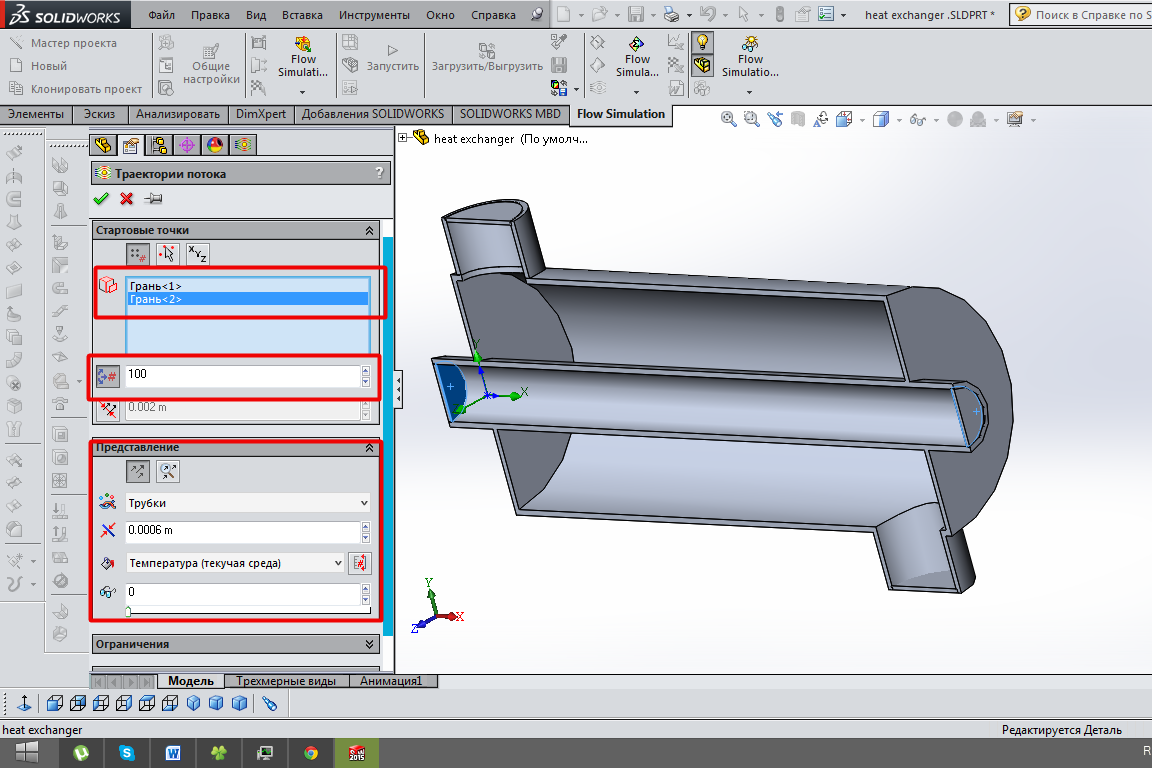

    计算后添加结果“流动轨迹” – 流动温度，类型 – 管材，内管面（进管、出管），点数 - 100



14. 步骤14：

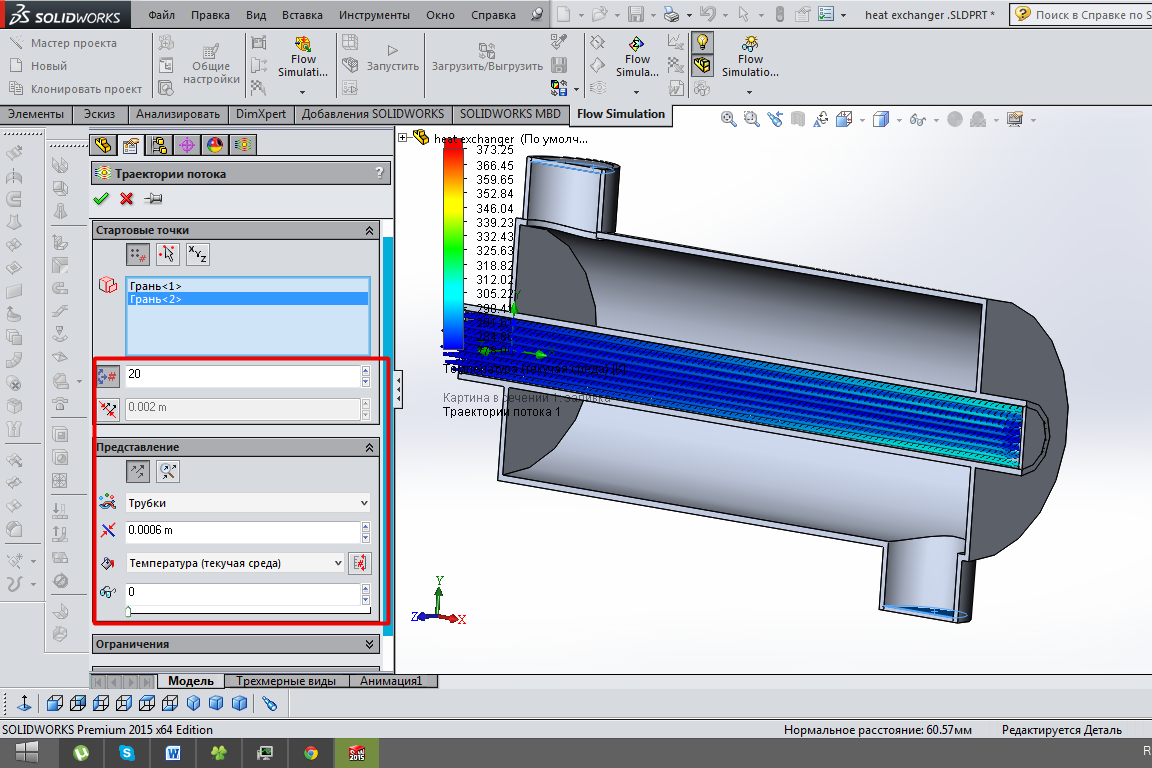

    添加结果 “流动轨迹” – 流动温度，类型 – 管材，内管面（进、出），点数 – 20



15. 步骤15：

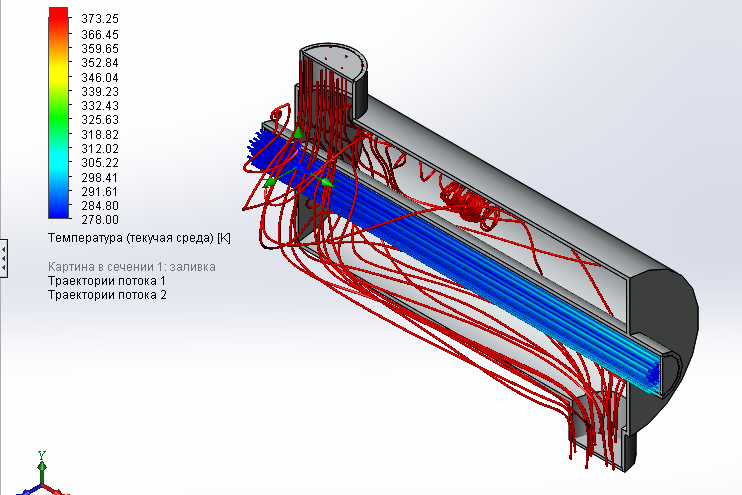

    你得到结果！！
    温度上升约 30 度。
    我不知道您的热交换器的参数，因此结果是近似的。这只是一个例子，基于它，您可以进行类似的计算。
