电路是用于连接不同设备的真实电路的表示。电路有各种各样的组件。我们需要了解所有这些组件才能了解电路和其中的电流流动。

亚历山德罗·沃尔塔（Alessandro Volta）于 1800 年率先提出电路的想法。Volta 发现，通过将盐溶液碗与金属条连接起来，他可以产生连续的电流。后来，他用浸泡在盐溶液（早期电池）中的铜、锌和纸板交替的圆盘制成了他的伏打堆。通过从上到下连接一根电线，他能够使电流流过电路。

让我们在本文中详细了解电路和其他内容。

什么是电路？

电路是电流流经的闭合回路或路径。在电路中，添加了执行各种任务的各种组件。换句话说，我们可以说电路是一组元件，其设计方式使它们沿特定方向传输电流。源是当前开始的起点，返回是其结束的起点。

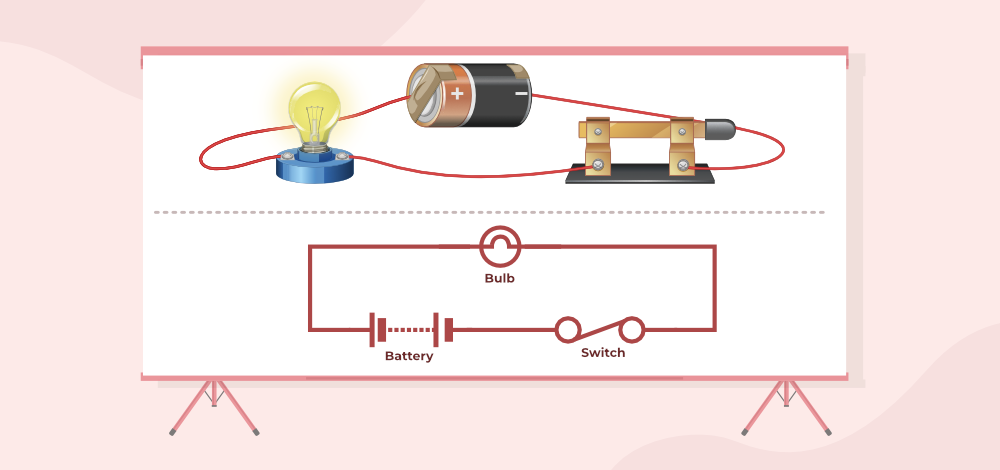

电路图如下，让我们通过图了解电路。

上述电路具有，

电灯泡
线材（导体）
电池

如果我们将电池的一端（比如正极）连接到灯泡的正极端子，我们会观察到灯泡没有列出任何事情，但是一旦我们将电池的另一端与灯泡连接并且电路完成，灯泡就会列出。因此，很明显，电流只有在闭合的情况下才会在电路中流动，这样的电路称为完整电路。

如果所有连接都没有固定在电路中，则可能会在电路中引起火灾，而普通方法无法扑灭。严禁用水灭火，否则会导致触电。

电路的类型

我们的日常生活中使用了许多类型的电路，其中一些最常见的电路是，

开路
闭路
短路
串联电路
并联电路

开路

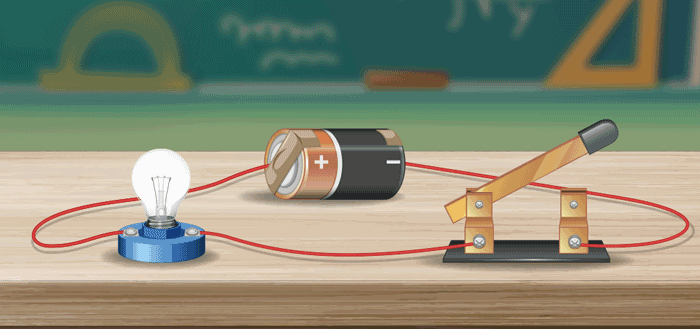

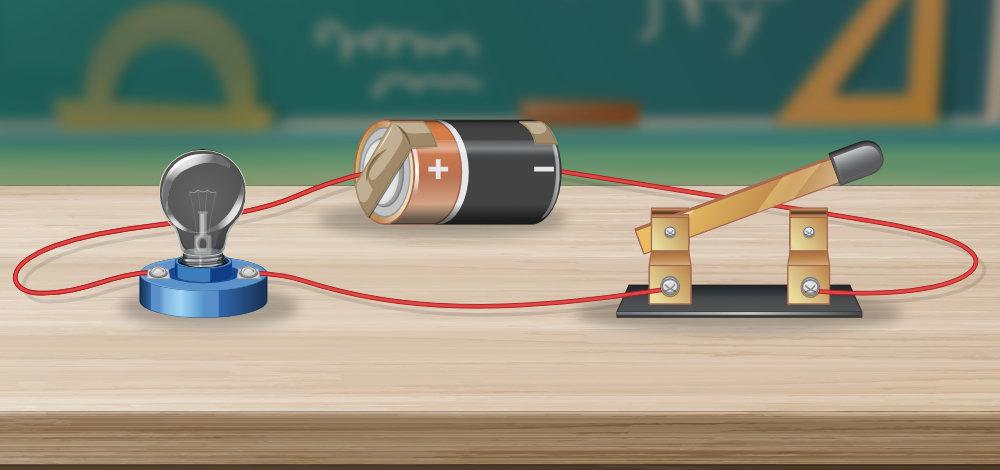

开关开路且电流不流过电路的电路称为开路。下图显示了开路。

闭路

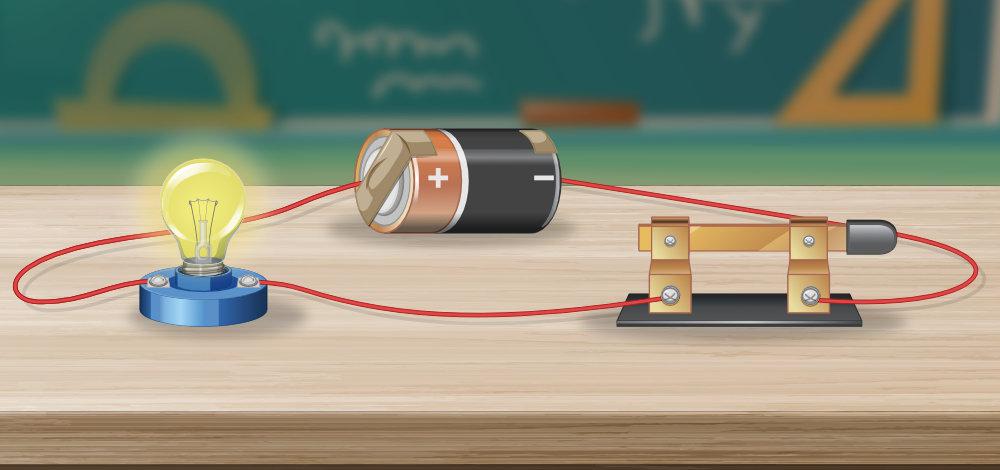

开关闭合且电流流过电路的电路称为开路。下图显示了一个闭合电路。

短路

每当电路中的电流沿着较短的路径而不是沿着其通常的路径时，就会发生短路。下图显示短路。

短路的后果是电板或电气系统着火。电气火灾的主要原因是短路。下图显示了短路引起的火灾。

短路引起的火灾

串联电路

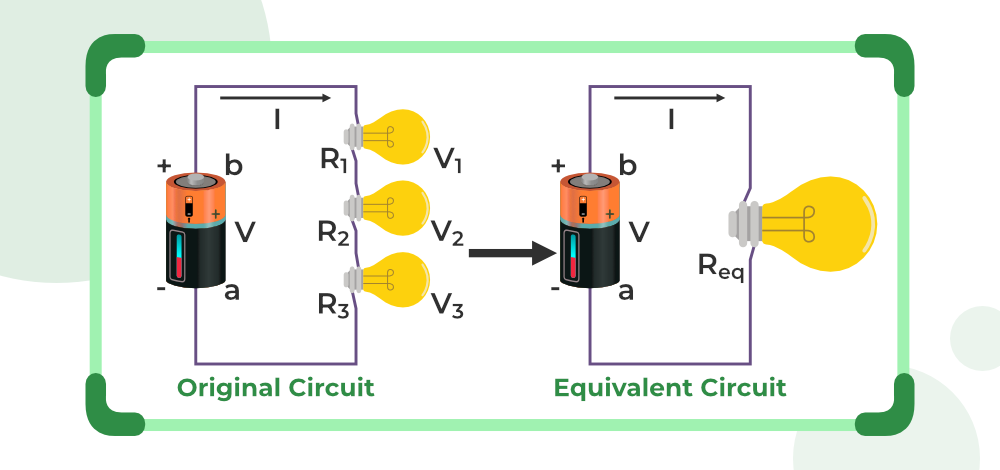

如果所有电阻都串联在串联组合中，我们说它是一个串联电路。下图显示了一个串联电路。

串联电路

并联电路

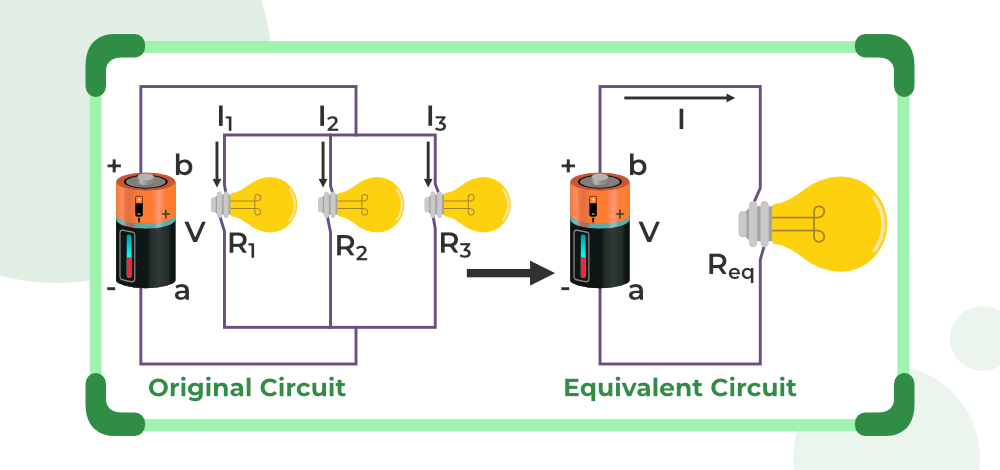

如果所有电阻器都以并联组合连接，我们说它是一个并联电路。下图显示了一个并联电路。

并联电路

有关更多信息，请参阅串联和并联电阻

家用电路

我们家使用的电路称为家用电路，是专门为家庭用途制造的。国内电路的各种元器件有，

市电供应：我们在家中获得的电力称为主电源。

电缆：电力由明装或地下的电缆提供。

家用电路使用三种类型的电线，它们是

地线
带电电线
Neutral Wire

电位差（或电压）：在我国，家用电路的电流为 220V。

电流以 220 伏特的电压通过称为保险丝的电路传递到我们的房子。如果提供的电压与允许的电压相比变化很大，则保险丝会断裂并停止电路中的电流流动。然后电流通过电表板。

通常，从电表板向电路提供两种类型的电流。

15 安培电流：此电流由额定功率较高的电器使用，例如间歇泉、空调、冰箱、电动机等。
5 安培电流：此电流由额定功率较低的设备使用，例如电视、风扇、灯泡、计算机、智能手机等。

电路符号

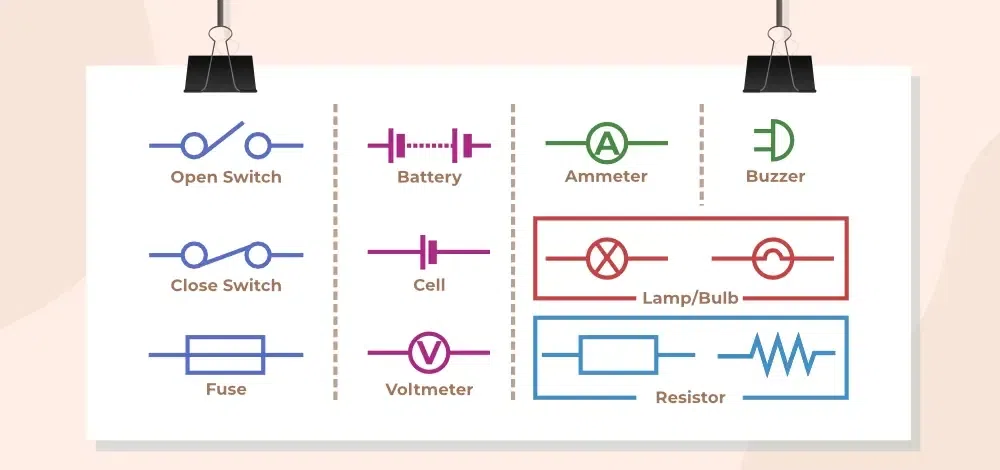

为了绘制电路，使用了各种符号，物理学中用于绘制电气符号的一些重要符号是，

电路符号

简单电路

由电源、导体、开关和负载组成的电路是一个简单的电路。一个简单的电路没有各种组件，一些基本组件是，

下图显示了一个简单的电路。

简单电路

电池： 它是在电路中提供电位差的电源。
负载：在电路中消耗电流的电阻器称为负载。通常，负载是一个灯泡。
导体： 在电路中导电的铜导体称为导体。
开关： 控制电路中电流输入的装置称为开关。

电路公式

用于解决电路的各种公式是，

	公式	符号
电流	I = Q/t	I 是流动的电流 Q 是流动的电荷 t 是时间段
电压	V = 红外线	V 是电位差
电阻	R = ρ 升/年	R 是电路的电阻 ρ 是导线的电阻率 l 是导线的长度 A 是横截面积
权力	P = VI 或 E/t	P 是幂 E 是能量增益或损失 t 是时间段
串联电阻	R情商= R1+ R2+ .....+ Rn	R情商是串联电阻器的等效电阻 R1、 R2…Rn是串联添加的单个电阻器
并联电阻	1 / R情商= 1/R1+ 1/R2+ .....+ 1/Rn	Req 是并联电阻器的等效电阻 R1、 R2…Rn是并联添加的单个电阻器
