PCB设计师都需要知道的设计技巧

在设计的初期阶段，工程师们往往会将大量时间投入到电路设计和元件选择上，而PCB布局和布线阶段则可能因为经验不足或时间紧迫而未能得到足够的重视。然而，一个成功的设计不仅需要在理论上无懈可击，更需要在物理层面上同样可靠。以下是六个关键的PCB设计指南，帮助您设计出既易于制造又功能可靠的电路板。

1. 细微调整元件布局

元件布局是PCB设计中的一门艺术，它要求您对电路板上的主要元件进行深思熟虑的安排。正确的布局不仅影响制造的难易程度，还直接关系到电路板是否能满足最初的设计要求。

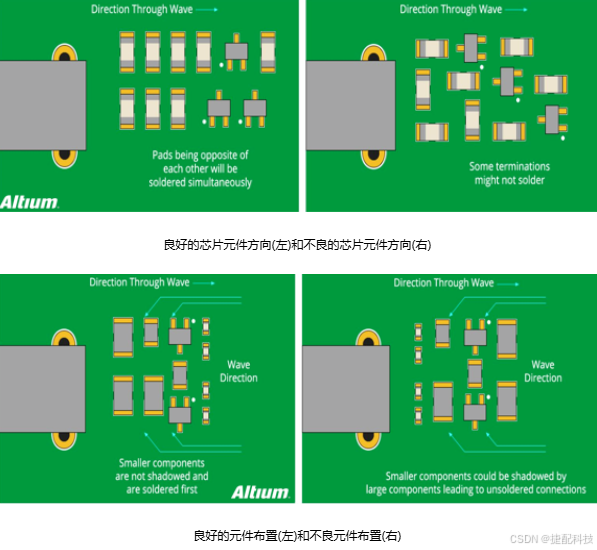

保持相似元件的一致方向，以优化焊接过程。避免小元件被大元件遮挡，减少装配时的潜在问题。建议将SMT元件统一放置在一侧，而TH元件则集中在另一侧，简化组装流程。

2. 电源、接地和信号线的策略性放置

在元件布局完成后，接下来是电源、接地和信号线的布局，这是确保信号传输畅通无阻的关键步骤。

内部电源和接地平面：推荐将电源和接地平面置于板内，保持对称和居中，以减少电路板弯曲。

信号线连接：尽可能采取最短和最直接的路径连接信号线，减少信号损耗。

网络宽度定义：根据电流大小调整网络宽度，确保信号稳定传输。

3. 有效隔离，减少干扰

电源电路中的大电压和电流尖峰可能会干扰低压控制电路。为了最小化这种干扰，以下是一些有效的隔离策略：

隔离电源和控制地：保持电源地和控制地的独立，只在必要时在电源路径末端连接。

布置地平面：在中间层放置地平面，降低电源电路干扰风险。

4. 解决散热问题

热量管理是PCB设计中的一个重要方面。识别并处理高热元件是确保电路性能和寿命的关键。

识别热源：通过元件数据表中的热阻等级，识别并处理高热元件。

添加散热设计：使用散热器、冷却风扇，以及热风焊盘来提高散热效率。

5. 避免焊接问题

焊接问题往往源于PCB布局设计不当。为了避免这些问题，建议采用热风焊盘设计，限制焊盘上温度的流失，提高焊接质量。

6. 细致检查，确保设计无误

在制造前对设计进行细致的检查是确保成功的关键。使用电气规则检查（ERC）和设计规则检查（DRC）工具，验证设计是否满足所有规则和约束。
