FR4免费打样基材Tg值选择专业指南

捷配科技

于 2025-04-23 09:39:21 发布

阅读量193

点赞数 9

文章标签： pcb工艺捷配

本文链接：https://blog.csdn.net/jiepei_PCB/article/details/147441346

版权

一、Tg值的核心意义

　　玻璃化转变温度（Tg）是FR4基材的关键参数，直接影响：

　　热可靠性：决定板材在回流焊/波峰焊过程中的抗分层能力

　　机械强度：高温环境下刚性保持能力

　　加工窗口：高Tg材料允许更高工艺温度

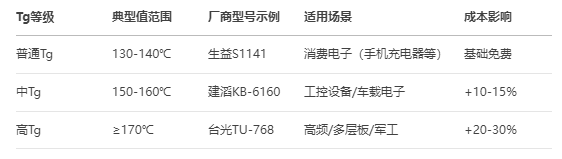

　　二、免费打样常见FR4 Tg等级

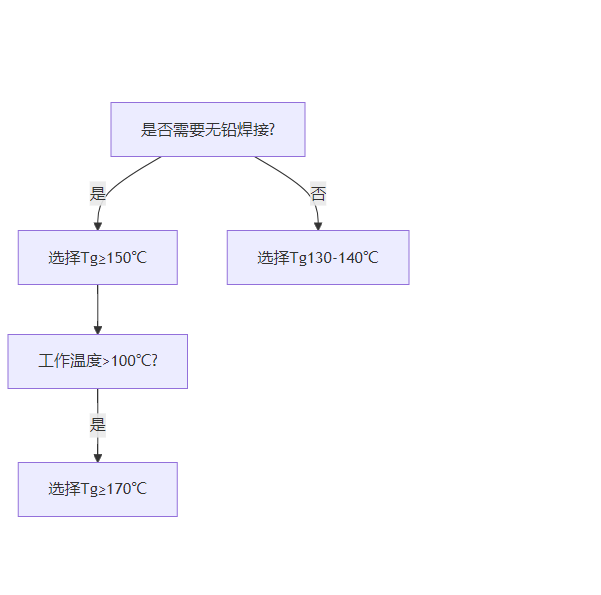

　　三、选型决策树

　　五、工程验证建议

　　热应力测试：

　　普通Tg：通过2次260℃回流焊

　　高Tg：通过5次260℃回流焊

　　关键参数对比：

　　参数Tg140℃Tg170℃

　　热膨胀系数Z轴4.5%3.2%

　　分层时间@288℃90-120s>300s

　　价格系数1.01.3

　　六、专业建议

　　消费电子产品：优先选用免费Tg140℃材料

　　汽车/工业级：

　　至少选择Tg150℃（如KB-6160）

　　关键信号层可局部使用高频材料混压

　　高频应用：

　　即使用免费FR4也需确保：

　　Dk波动<5%（1MHz-1GHz）

　　表面铜箔粗糙度≤3μm
