5G基站的电路板就像电力系统的"高压输电线"，需要承载大电流、高热量和复杂信号。如何设计才能让它既"力大无穷"又"稳如泰山"？让我们拆解其中的关键技术！
1. 5G基站的功率挑战
(1) 功率需求
频段典型功率电流需求Sub-6GHz40-100W10-20A（48V供电）mmWave（毫米波）10-30W2-5A（但损耗大）
(2) 关键痛点
电流拥堵：大电流导致线路发热（焦耳热 I²RI2R）
热堆积：功放芯片结温可能＞100℃
信号完整性：高频+大功率=电磁干扰（EMI）风险
2. 高功率PCB设计核心方案
(1) 板材选型：耐高温+低损耗
材料类型特点适用场景高频FR4Tg≥180℃，低损耗（Df≤0.01）数字控制部分陶瓷基板导热＞20W/mK，耐高温＞300℃功放芯片载体金属基板铝基板（1-3W/mK），成本低电源模块
💡 小贴士：
毫米波频段优先选用 Rogers RO4835（Dk=3.48，Df=0.0037）
大电流区域用 2oz厚铜箔（70μm），降低电阻
(2) 线路设计：电流通道优化
载流能力公式：
I_{max} = k \cdot \Delta T^{0.44} \cdot A^{0.725}Imax=k⋅ΔT0.44⋅A0.725
kk：0.048（外层）、0.024（内层）
\Delta TΔT：允许温升（通常取10℃）
AA：截面积（mil²）
设计技巧：
✔️ 加宽走线：1oz铜箔，10A电流需≥4mm线宽
✔️ 多层铺铜：电源层用网格铜（降低热阻）
✔️ 避免直角：用45°或圆弧拐角减少电流拥挤
(3) 散热设计：给PCB装"空调"
散热方案导热能力适用场景导热过孔阵列提升30%散热芯片正下方嵌入式铜块局部导热＞400W/mK大功率MOSFET散热鳍片+导热胶降低结温10-15℃户外宏基站
🌡️ 温度控制目标：
元器件表面＜85℃（工业级）
板材热点＜105℃（防止分层）
3. 电源完整性设计
(1) 低阻抗供电网络
目标阻抗：＜1mΩ@100MHz（用PDN分析工具验证）
电容矩阵：
-
100nF（抑制高频噪声）
-
10μF（中频去耦）
-
100μF（低频储能）
(2) 关键布局规则
✅ 大电流路径最短化（减少寄生电感）
✅ 数字/模拟电源磁珠隔离
✅ 功放供电独立层（避免耦合干扰）
4. 可靠性验证

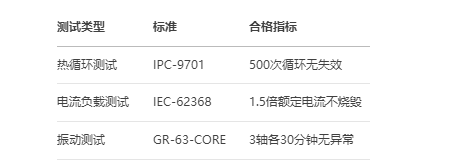

(1) 测试项目
(2) 失效分析工具
红外热像仪：定位过热点
TDR测试：检测阻抗突变
切片分析：观察孔铜完整性
5. 行业案例参考
某5G Massive MIMO基站设计：
板材：Rogers RO4835 + 2oz铜
电流设计：15A@48V（线宽6mm）
散热方案：导热过孔（0.3mm孔径，1mm间距）
实测结果：
-
满负载温升仅12℃
-
信号失真＜-40dBc
6. 设计避坑指南
🚫 不要在功率路径上用细线（即使短距离）
🚫 避免将大电流与敏感信号同层相邻
🚫 切忌忽略板材Tg值（高温会导致变形）
