检测光敏三极管、三极管放大倍数和特性参数是电子维修和测试中的重要步骤。以下是检测方法：

光敏三极管检测

光敏三极管的性能可以通过其在不同光照条件下的阻值变化来判断。使用万用表，您可以在无光、普通光照和强光条件下，测试光敏三极管的集电极（C）和发射极（E）之间的阻值。阻值的变化表明三极管对光的敏感性。

三极管放大倍数检测

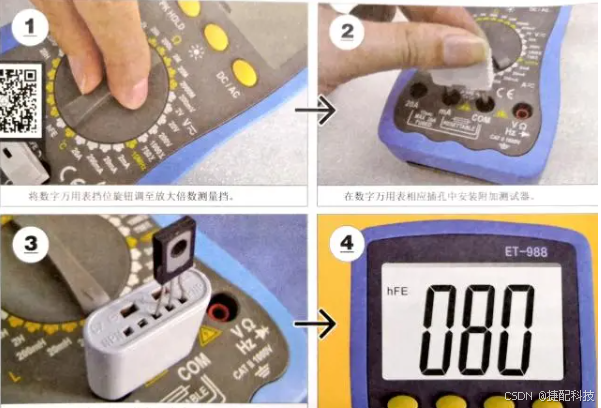

三极管的放大倍数（hFE）是衡量其放大能力的关键指标。使用数字万用表的晶体管测试功能，可以粗略测量三极管的放大倍数。在小信号放大条件下，设定基极-发射极电压为0.6V，电源电压为6V，通过计算基极电流，可以间接测量集电极电流，从而得出放大倍数。

三极管特性参数检测

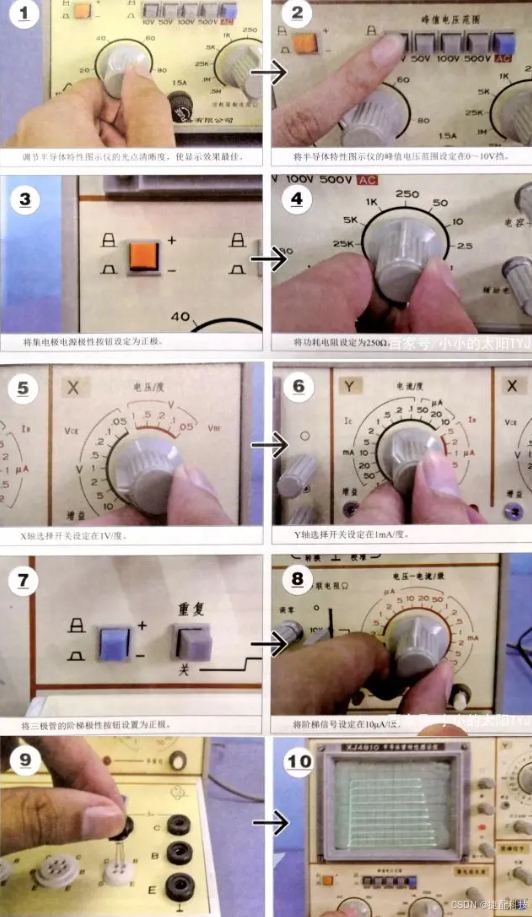

虽然万用表可以初步判断三极管的好坏，但要详细了解其特性参数，需要使用半导体特性图示仪。根据三极管型号，设置图示仪的参数，然后将三极管插入测试插孔，图示仪将显示特性曲线。通过与技术手册上的曲线对比，可以评估三极管的性能。

图源网络
