PCB设计—焊盘设计标准

在精密的PCB设计领域，焊盘的形状和尺寸是确保电路可靠性和制造工艺性的关键因素。本文将深入探讨焊盘设计的标准和制造工艺的要求，以帮助工程师们优化他们的设计。

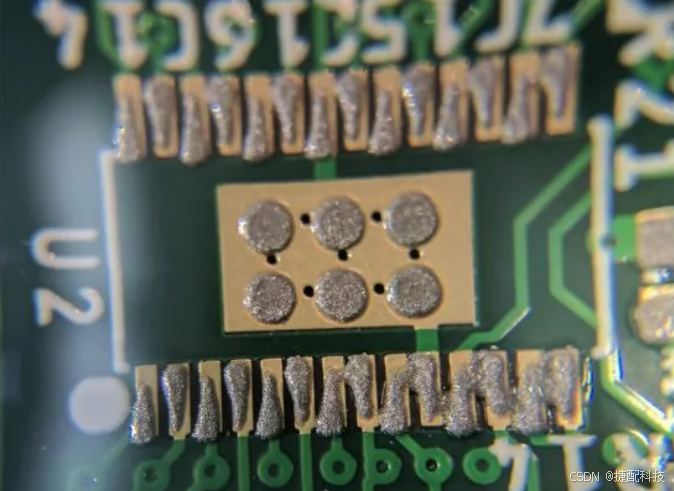

焊盘设计标准：

1. 标准封装库的使用：设计时应优先采用标准封装库，以确保焊盘的一致性和兼容性。
2. 尺寸规范：
   1. 焊盘单边最小宽度应不小于0.25mm。
   2. 焊盘直径不应超过元件孔径的三倍，以避免过大的焊盘导致不必要的焊接问题。
3. 间距要求：为保证焊接质量和电路的稳定性，两个焊盘边缘的间距应大于0.4mm。
4. 特殊形状设计：
   1. 对于孔径超过1.2mm或焊盘直径超过3.0mm的情况，推荐设计为菱形或梅花形焊盘，以提高焊接的可靠性。
5. 连接盘设计：在布线密集的区域，推荐使用椭圆形或长圆形连接盘，以减少空间占用并提高布线效率。
6. 单面板与双面板的区别：
   1. 单面板焊盘直径或最小宽度建议为1.6mm。
   2. 双面板的弱电线路焊盘设计为孔径加0.5mm，避免过大焊盘引起的连焊。
7. 铜箔设计：对于插件式元件，单面板的连接盘应完全由铜箔包覆，双面板则至少应补泪滴，以增强焊接强度。
8. 滴水焊盘：所有机插零件应沿弯脚方向设计滴水焊盘，确保弯脚处焊点的完整性。
9. 大面积铜皮焊盘：在大面积铜皮上的焊盘应设计为菊花状，以防止虚焊。

PCB制造工艺对焊盘的要求

1. 测试点设计：对于贴片元件，如果没有连接到插装元件，应在两端增加测试点，直径应等于或大于1.8mm，便于在线测试。
2. 密集IC脚焊盘：对于脚间距密集的IC，如果没有连接到手插件焊盘，应增加测试焊盘，且测试点不应位于贴片IC的丝印内。
3. 焊盘间距：当焊盘间距小于0.4mm时，应铺白油以减少过波峰焊时的连焊风险。
4. 引锡设计：贴片元件的两端及末端应设计有引锡，宽度推荐为0.5mm，长度一般为2-3mm，以便于焊接。
5. 走锡槽：单面板若有手焊元件，应开设走锡槽，方向与过锡方向相反，宽度根据孔径大小调整。
6. 导电橡胶按键：导电橡胶按键的间距与尺寸应与实际按键相符，与之相接的PCB板应设计为金手指，并规定镀金厚度。
7. 焊盘与元件尺寸匹配：焊盘的大小尺寸与间距应与贴片元件尺寸完全匹配。
8. 直线上焊盘的处理：对于直线上焊盘间距小于0.4mm的情况，除了加白油外，还应在末尾焊盘处增加一个空焊盘或加大末尾焊盘，以减少连焊。

通过遵循这些设计标准和制造工艺要求，工程师可以确保PCB的焊接质量，提高电路的可靠性和生产效率。
