线路板打样焊接时对PCB板有何要求？

一、PCB 板尺寸及形状规范

PCB 板在尺寸方面有明确要求，其宽度（含板边部分）应当处于不小于 50mm 且小于 460mm 的范围，同时，PCB 板的长度（含板边）也需达到大于等于 50mm 的标准。

二、PCB 板弯曲度与扭曲度标准

为确保 PCB 板板面保持良好的平整度，对于其弯曲度和扭曲度有着严格限定。具体而言，PCB 板向上弯曲的幅度应控制在小于等于 1.2mm 的范围内，向下弯曲程度则需小于等于 0.5mm。而 PCB 板的扭曲度，按照最大变形高度与对角长度的比例来衡量，应确保该比例小于等于 0.25%。

三、PCB 板 Mark 点规范

Mark 点作为 PCB 板上极为重要的定位标识，在自动化加工流程中发挥着关键作用，其相关要求如下：

形状方面：可采用标准圆形、正方形或者三角形等常见形状，以满足不同的设计和加工需求。

大小规格：其直径或边长需控制在 0.8mm 至 1.5mm 之间，如此方能保障足够的识别精度，确保自动化设备能够准确识别其位置。

材质选择：可选用镀金、镀锡、铜铂等材质，这些材质不仅具备良好的耐磨性，还能有效提高 Mark 点的识别度，使其在加工过程中能够被清晰、准确地识别。

表面状况：Mark 点的表面务必保持平整、光滑，不能出现氧化现象，也不应有任何污物附着其上，以维持其良好的光学识别特性。

周边环境：在 Mark 点周围 1mm 的范围内，不得存在绿油或者其他任何障碍物，并且其颜色要与周边区域有明显的区分，以便于识别设备能够精准定位。同时，Mark 点距离板边应在 3mm 以上，且其周围 5mm 范围内不能有类似 Mark 的过孔、测试点等可能干扰识别的元素。

四、PCB 板焊盘与元器件匹配要求

焊盘的尺寸及形状必须与元器件的引脚精准匹配，这是保障焊接质量的关键所在。焊盘上应避免设置通孔，以防锡膏流入孔内，进而引发焊接缺陷。对于元器件的贴装，要求其务必整齐、准确地位于正中位置，杜绝出现偏移、歪斜等情况。并且，元器件的型号规格要确保正确无误，不得有漏贴、错贴等问题发生。

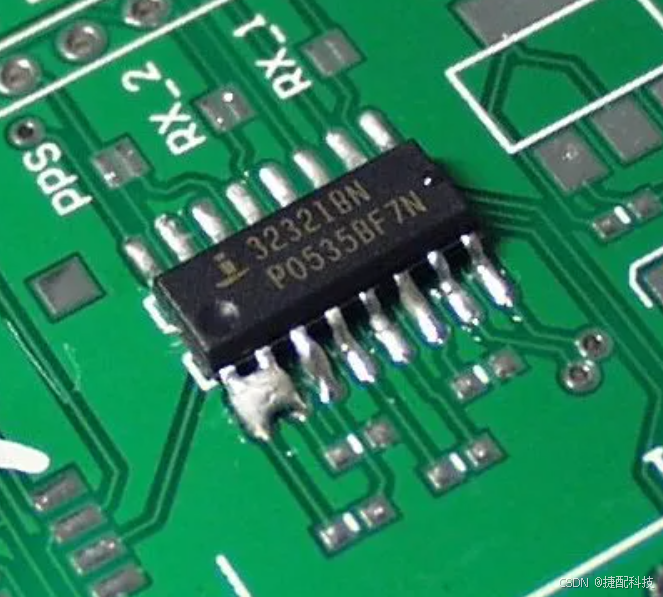

五、焊接工艺具体要求

焊接饱满度：焊点的大小和形状应适中，要充分确保与元件引脚以及焊盘实现良好接触，通常情况下，焊点的透锡要求应达到 75% 以上，这样才能保证焊接的牢固性和电气连接的可靠性。

锡膏量控制：焊点上所施加的锡膏量必须恰到好处，既不能因锡膏过少而导致焊接不牢固，也不能由于锡膏过多而引发短路问题或者对电气性能产生不良影响。

元件偏位：元件在贴装时的位置必须精确对齐焊盘中心，其偏离程度不允许超过元件焊接端尺寸的 1/4，以此来保证焊接的准确性和电气连接的稳定性。

浮高现象：元件底部焊接面与 PCB 焊板之间的距离应当控制在不超过 0.5mm 的范围内，这样可以有效避免出现 “墓碑效应”，确保焊接质量。

锡珠管理：锡珠的直径需严格控制在小于规定值的范围内，一般而言，其直径不应超过 0.1mm，以此来降低短路风险，保障电路板的正常运行。

六、外观与结构检查要点

板面清洁度：FPC 板面上不应存在影响外观的锡膏、异物以及斑痕等，同时，在焊接位置也不能有松香、助焊剂等残留物质，以保持板面的整洁美观。

表面状态：需要仔细检查 PCBA 的表面是否存在划痕、氧化等各类缺陷，并且其上所标示的信息、字符以及丝印文字等都应当清晰无误，便于识别和查看。

尺寸与平整度：PCBA 的尺寸必须严格符合设计要求，误差应控制在 ±0.5mm 以内，同时，板面应与平面保持平行，不能出现凸起变形等影响其正常使用的情况。

七、电气性能与环境适应性检测要求

绝缘电阻测试：该项测试旨在检测 PCBA 之间或者 PCBA 与外界之间的绝缘性能，一般情况下，要求绝缘电阻值大于 1000MΩ，以此来确保电路板在电气方面的安全性和可靠性。

电流与电压测试：通过此项测试来检测 PCBA 在不同输入电压以及输出负载条件下的电流、电压是否处于正常状态，从而判断电路板的电气性能是否符合设计要求。

环境适应性测试：包括但不限于高低温测试、湿度测试、振动和冲击测试等内容，通过这些测试来全面验证 PCBA 在不同环境条件下的可靠性和稳定性，确保其能够在各种复杂环境中正常工作。
