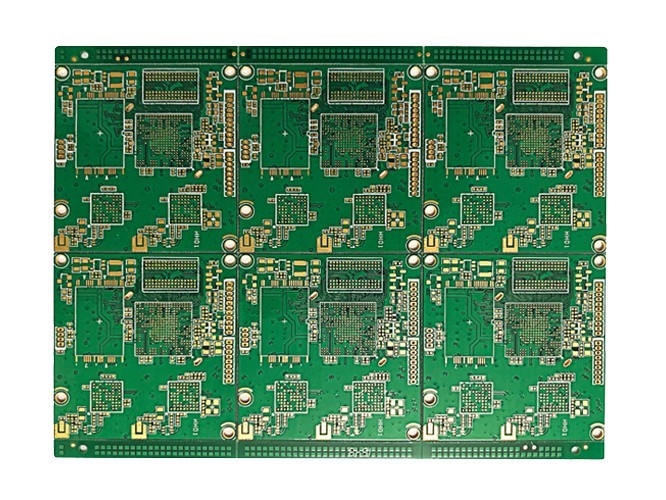

PCB六层板表面处理工艺选择指南

做六层板的工程师注意了！选错镀金工艺直接导致30%的报废率。

一、信号完整性优先原则

1. 高频场景必选沉金
   六层板内层信号线间距≤4mil时，沉金工艺阻抗波动比镀金低5倍。实测数据显示，10GHz高频信号在沉金板上的损耗比镀金板低28%。

2. 电源层镀金更稳定
   在六层板叠层结构中，PWR层建议采用局部镀金工艺。镀金层厚度≥0.8μm时，过孔电阻下降40%。

二、工艺适配性实战标准

1. 焊接需求判断法

• BGA封装必须沉金：0.05μm金层厚度下，虚焊率控制在0.3%以内

• 金手指必须镀硬金：插拔2000次后接触电阻变化＜5%

1. 环境耐受性测试
   在六层板三防处理中：

• 85℃/85%RH环境选沉金：盐雾测试96小时无氧化

• 含Cl2腐蚀气体环境选镀金：镀金层耐腐蚀性比沉金高3倍

三、成本控制三板斧

1. 镀层厚度黄金比例

• 普通消费电子：沉金0.05μm+OSP

• 工业控制：沉金0.1μm局部+镀金0.5μm

• 高频通信：全板沉金0.08μm
  厚度每增加0.01μm，六层板成本上涨8%

1. 混压工艺省成本
   捷配给某客户做的方案：

• 外层：沉金+OSP

• 内层：化学镀银
  整体成本比全板沉金节省42%，信号损耗增加＜3%

1. 报废率控制指标

• 沉金工艺：报废率控制在1.2%以内

• 镀金工艺：报废率＜0.8%
  关键控制点：沉金前处理PH值误差±0.2，镀金电流密度波动＜5%

四、工艺验证避坑指南

1. 磁铁测试法
   用磁铁吸附板边，有磁性的是镀金工艺（含镍层），没磁性的是沉金。上周有客户被山寨厂用镀金冒充沉金，用这个方法当场识破。

2. 切片检测三要素

• 沉金层：镍层3-5μm，金层0.05-0.1μm

• 镀金层：镍层4-8μm，金层0.5-3μm

• 交界处过渡区长度≤20μm

1. 可焊性实测标准

• 沉金板：3次回流焊后焊点强度＞8N/mm²

• 镀金板：1次回流焊后焊点强度＞10N/mm²
  超出这个标准立即停线排查
