本文介绍了ADRV9026的驱动与硬件移植过程，相较于ADRV9009，9026不再提供完整DEMO，增加了移植难度。硬件框架采用Zynq7020和Ku060，Zynq7020负责C代码，Ku060处理高速接口，时钟芯片选用HMC7044。由于硬件限制，仅使用4个LANE的RX通道，线速率为9.8304Gbps。下一步计划启用JESD204C接口。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

最近要驱动ADRV9026,ADRV9026为9009下一代，支持4收4发，但是高速JESD接口还是4X，同时支持JESD204B及204C协议，相对之前的9009官方会提供一个相对完整的工程，ADRV9026不在提供完整DEMO，增加了移植难度，这里简单的介绍下流程，待补充

硬件框架采用zynq7020加Ku060的方式，zynq7020负责C代码部分，KU060负责高速接口部分 ，时钟芯片采用HMC7044,可以看到和官方设计还是不太一样的，移植起来还是要费点时间

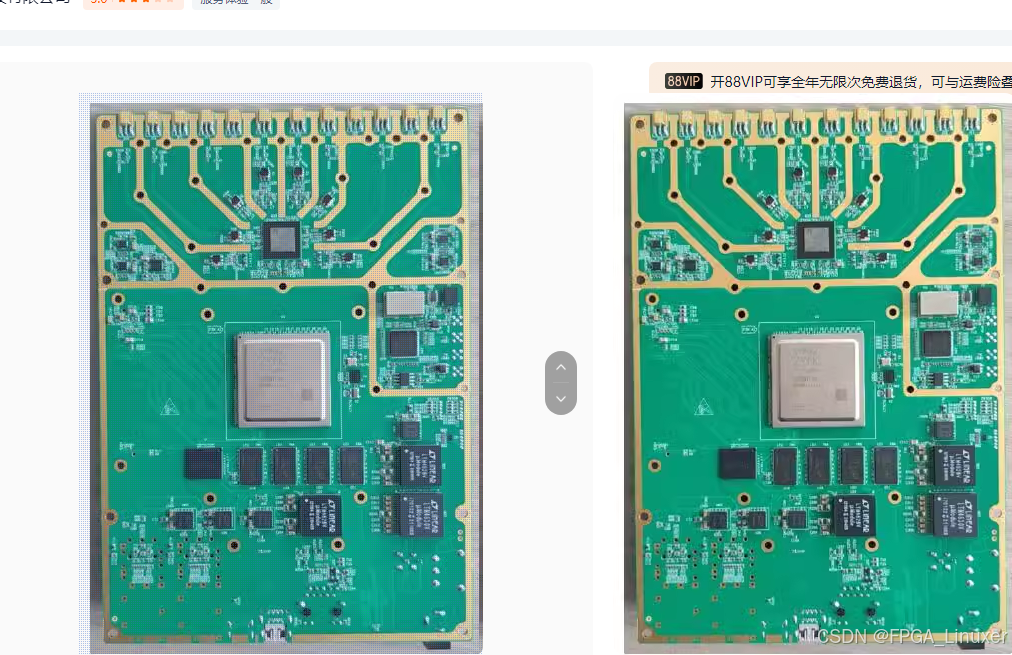

硬件图：
在这里插入图片描述

在这里插入图片描述
1.SPI部分通过FPGA实现，ARM只负责参数下发

在这里插入图片描述
zynq7020 PS PL参数交互直接用过BRAM CTRL即可

2.JESD高速接口部分
相比ADRV9009，ADRV9026支持JESD204C协议，但是这个需要高等级的器件才有现成的IP核可用，如果对ORX通道没有需求，可以直接砍掉ORX通道，只用RX通道，这样4通道用4个高速LANE还是可以跑的起来的，线速率跑10Gbps,单Lane传输一个通道的数据，收发一样，我这个硬件平台只能这种方式
在这里插入图片描述
程序框架如上图所示

驱动既可以裸机驱动也可以操作系统驱动，ADRV9009双收双发功耗接近8W，相对两片9009还是可以接受的

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

下一步准备把JESD204C接口用起来，暂时没有使用ORX，4个LANE都供RX使用，245.76采样率线速率为9.8304Gbps
