这一段从三光吊舱接收数据时，因为对方外协了一个转换盒子，将同步422出来的h264编码的数据转成了RTP进行发送。我们能拿到的就是这个RTP数据。使用wireshark抓了一堆包，然后使用rtp_h264_extractor插件将里面的h264码流dump出来了，并使用ffplay进行播放，没问题。

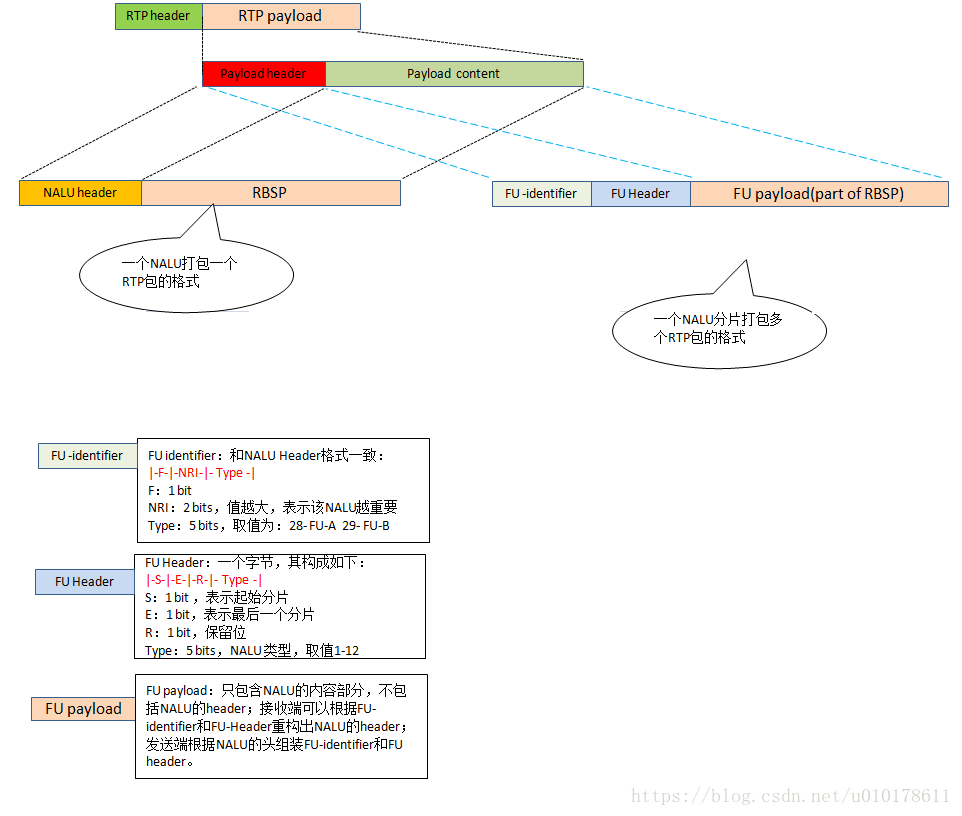

但是我前面使用libjrtplib3监听了转换盒子发送出来的rtp数据流。然后使用getPayloadData()将所有的h264负载保存了下来。但是播放不了。对比了一下发现。我保存下来的rtp封包的h264数据。准确来说，就是对于单Nalu帧，它把前面的00 00 00 01这个start code给去掉了；对于FU-A这种分片帧，它把帧头的 00 00 00 01这个start code去掉了，同时把原来的一个字节的nalu_header_type给换成了2个字节，分别是FU indicator和FU header。这里需要把它们还原回去。至于怎么还原，可以看我昨天写的博文。

还原回去之后，发现还是不能播放。又去对比我转换后的文件和wireshark插件拖出来的h264数据。发现还少了SPS和PPS以及SEI帧。这些帧都在IDR帧之前。SPS里面存储了序列参数集合，而PPS存储了图像参数集合。没有这些参数，是无法解析h264的。

上图中，

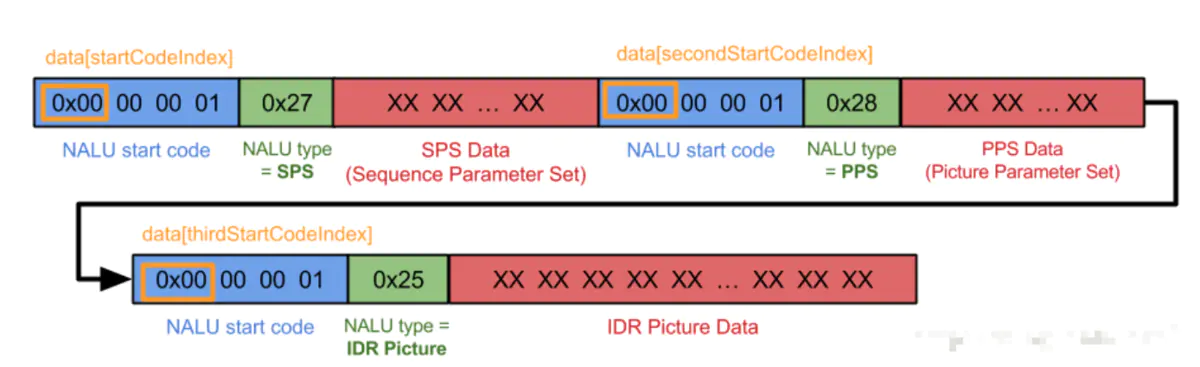

00 00 00 01是NALU头，是序列的标识符的开头；
0x27转成二进制是100111，00111转成十进制是7，那么7对应NALU type=sps；
0x28转成二进制是101000，转成十进制是8，8对应NALU type=pps；
0x25转成二进制是100101，00101转成十进制是5，5对应的NALU type=IDR帧；

使用FFMPEG解码时，sps和pps是保存在AVCodecContext的extradata.data中，在解码提取sps和pps时，判断NALU type可以用extradata.data[ 4 ]&0x1f(结果是7是sps，8是pps，计算方式是先转成二进制，0x27&0x1f=11111&00111=00111=7，pps计算类似)；

NALU type=1是splice，splice有三种编码模式，I_slice、P_slice、B_slice,I帧在编码时就分割保存在splice中。

NALU type值对应表如下：

实际上是因为我前面写的程序有问题。我是基于已经落盘的payload构成的数据集进行测试的（因为吊舱被拉走了，我没法直接测了）。

通过分析和查找资料。我确认了IDR是必须的。IDR一定是I帧，但是I帧不一定是IDR帧。这两东西在编码中是一样的。只是作用不同，所以起了个不同的名字罢了。

IDR是强制刷新帧，也就是说只要解码器碰到了IDR帧，就会把它前面保留的解码参考序列清空，后续的解码以此IDR帧为参考帧。这也是为什么对于没有IDR帧的视频无法随意拖动播放，而又IDR帧的视频可以随意拖动播放的原因。因为有IDR帧的，在拖动后，会从最近的地方找到一个IDR，然后解码后面的图像。没有IDR的，则需要依赖前面的I帧或者P帧，拖动后，无法找到前面的I帧或者P帧。

而SPS和PPS也是一个图像序列必须的。在我们wireshark得到的序列中，就存在很多的SPS和PPS帧，都在IDR之前。甚至还有SEI帧，也在IDR之前。但是这些并不是都需要的。在文件开始的时候只要有一套SPS、PPS、[SEI]、IDR、序列即可对整个h264序列解码（如果中间图像分辨率、大小之类的都没有变化的情况下），h264序列中的IDR前面没有SPS、PPS、[SEI]也是可以的。不过如果在使用过程中如果分辨率等发生了变化，则SPS\PPS是必须保留的。

后续的代码改进的地方是在getPayloadData()之后，

1. 判断是单NAL还是FU类型帧；

2. 如果是单NAL帧，则判断

2.1 当前帧k是不是SPS帧，k+1帧是不是PPS，k+2帧是不是IDR帧或者SEI帧；如果k+2帧是SEI，则k+3是不是IDR帧；如果都满足，则将它们都存下来（一般来说，SPS、PPS、SEI都非常小，在一个MTU中足以容纳；对于这种较小的情况，对于SPS，PPS，SEI直接在前面加上00 00 00 01，然后保存；对于IDR帧，则根据它是单NAL还是FU来判断如何处理）；

2.2 如果是IDR帧或者P帧，则在前面直接加上00 00 00 01然后存储（一般IDR帧较大，所以这种情况出现的概率非常低）；

3. 如果不是单NAL帧，而是FU-A帧

3.1 I和P帧的处理方式相同，首先找到首包，也就是FU header的最左位为1，然后计算fu indicator和fu header得到nal_header_type这个1个字节，然后使用00 00 00 01 nal_header_type加上后续数据构成首包，放到缓冲区；

3.2 接收后续的中间包（fu header的左边两位都是0），判断和前面的那个包类型是否一致（都是I或者P），然后将fu indicator和fu header两个字节删掉，追加到上述缓冲区后面；

3.3 接收到尾包后（fu header的左边第二位为1），说明该帧的数据接收完了，将该包的前fu indicator和fu header去掉，剩余部分追加到上述缓冲区。

4. 将上述完成的帧写入文件。

上述过程是指的写入文件的过程。如果是使用ffmpeg解码，则也是将相关完整帧序列传给ffmpeg进行解码和播放。

这里没有讨论聚合包和FU-B的情况。

如果有不正确的地方，请读者联系我指出来。
