yolox backbone-darknet53源码解读

学习备忘。

yolox:https://github.com/Megvii-BaseDetection/YOLOX

详细解读可参考:深入浅出Yolo系列之Yolox核心基础完整讲解-技术圈

或者去大佬的公众号

大佬个人的网站。

目录

yolox-darknet53网络结构

backbone

CBL模块

ResUnit单个残差块

Resx模块

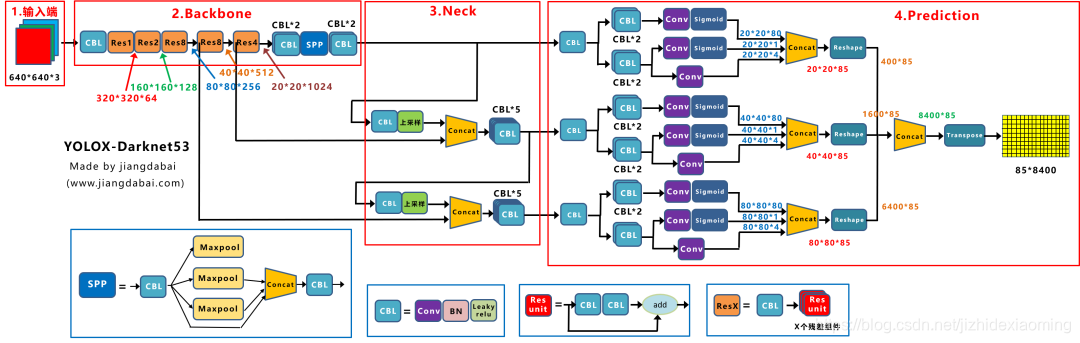

yolox-darknet53网络结构

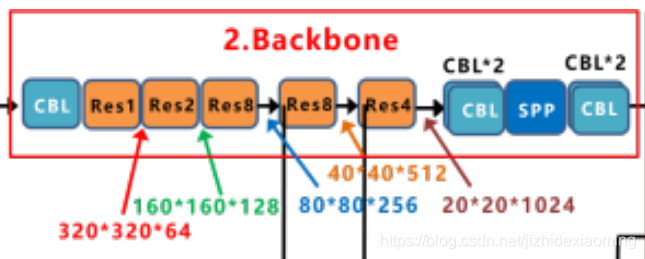

backbone

源码对应的文件是yolo_fpn中类YOLOFPN.

 backbone由三种模块组成: CBL, Resx, SPP,下面对应代码分别介绍。

CBL模块

即Conv + BN + LeakyReLU的缩写,在BaseConv中实现。不改变特征图的HW。

pad = (ksize - 1) // 2
self.conv = nn.Conv2d(in_channels,out_channels,kernel_size=ksize,stride=stride,padding=pad,groups=groups,bias=bias,)
self.bn = nn.BatchNorm2d(out_channels)
self.act = get_activation(act, inplace=True)

ResUnit单个残差块

典型的沙漏型残差块,通道数2c -> c -> 2c

  • 先用1x1的卷积,将通道减半;
  • 然后接个BaseConv,将通道数复原,得到一个结果;
  • 把上面的结果和输入相加,即可。

在类ResLayer中实现,不改变特征图的CHW。

def __init__(self, in_channels: int):
	super().__init__()
	mid_channels = in_channels // 2
	self.layer1 = BaseConv(
		in_channels, mid_channels, ksize=1, stride=1, act="lrelu"
	)
	self.layer2 = BaseConv(
		mid_channels, in_channels, ksize=3, stride=1, act="lrelu"
	)

def forward(self, x):
	out = self.layer2(self.layer1(x))
	return x + out

Resx模块

多个残差块组成。残差块的个数分别是1,2,8,8,4。后面5个模块都可以作为输出层。这里是后面三个作为输出层。

实现上,这里把Darknet53分成了5部分,如下。

def forward(self, x):
	outputs = {}
	x = self.stem(x)
	outputs["stem"] = x
	x = self.dark2(x)
	outputs["dark2"] = x
	x = self.dark3(x)
	outputs["dark3"] = x
	x = self.dark4(x)
	outputs["dark4"] = x
	x = self.dark5(x)
	outputs["dark5"] = x
	return {k: v for k, v in outputs.items() if k in self.out_features}  # 只取后面三个

(1)self.stem

即backbone图中的前两部分,CBL , Res1.

self.stem = nn.Sequential(
	BaseConv(in_channels, stem_out_channels, ksize=3, stride=1, act="lrelu"),  # dartnet53的第一个cbl
	*self.make_group_layer(stem_out_channels, num_blocks=1, stride=2),  # cbl + Res1
)

def make_group_layer(self, in_channels: int, num_blocks: int, stride: int = 1):
	"starts with conv layer then has `num_blocks` `ResLayer`"
	return [
		BaseConv(in_channels, in_channels * 2, ksize=3, stride=stride, act="lrelu"),
		*[(ResLayer(in_channels * 2)) for _ in range(num_blocks)],
	]

(2)self.dark2, self.dark3,self.dark4,

这些差不多,都是先BaseConv,再接一个或者多个ResLayer层。

分别对应上图backbone中:

self.dark2: Res2

self.dark3: Res8

self.dark4: Res8

in_channels = stem_out_channels * 2  # 64
self.dark2 = nn.Sequential(
	*self.make_group_layer(in_channels, num_blocks[0], stride=2)
)

in_channels *= 2  # 128
self.dark3 = nn.Sequential(
	*self.make_group_layer(in_channels, num_blocks[1], stride=2)
)

in_channels *= 2  # 256
self.dark4 = nn.Sequential(
	*self.make_group_layer(in_channels, num_blocks[2], stride=2)
)

in_channels *= 2  # 512
self.dark5 = nn.Sequential(
	*self.make_group_layer(in_channels, num_blocks[3], stride=2),
	*self.make_spp_block([in_channels, in_channels * 2], in_channels * 2),
)

 (3)self.dark5

self.dark5: Res4, 2*CBL+SPP+2*CBL.

def make_spp_block(self, filters_list, in_filters):
	m = nn.Sequential(
		*[
			# 2*CBL
			BaseConv(in_filters, filters_list[0], 1, stride=1, act="lrelu"),
			BaseConv(filters_list[0], filters_list[1], 3, stride=1, act="lrelu"),
			SPPBottleneck(
				in_channels=filters_list[1],
				out_channels=filters_list[0],
				activation="lrelu",
			),
			# 2*CBL
			BaseConv(filters_list[0], filters_list[1], 3, stride=1, act="lrelu"),
			BaseConv(filters_list[1], filters_list[0], 1, stride=1, act="lrelu"),
		]
	)
	return m

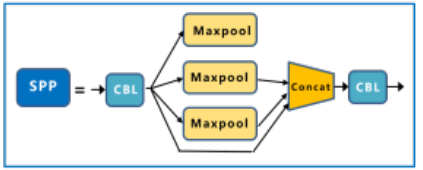

这里实现spp是给定三种尺度的最大池化(5,9,13),核心的函数nn.MaxPool2d。

这个和原始的spp-net中定义应该是不一样的。原始的应该是用globalAvagePooling把特征图按三种尺度pooing成向量。

spp代码如下。

def __init__(
	self, in_channels, out_channels, kernel_sizes=(5, 9, 13), activation="silu"
):
	super().__init__()
	hidden_channels = in_channels // 2
	self.conv1 = BaseConv(in_channels, hidden_channels, 1, stride=1, act=activation)
	self.m = nn.ModuleList(
		[
			nn.MaxPool2d(kernel_size=ks, stride=1, padding=ks // 2)
			for ks in kernel_sizes
		]
	)
	conv2_channels = hidden_channels * (len(kernel_sizes) + 1)  # 三个池化分支,加主分支
	self.conv2 = BaseConv(conv2_channels, out_channels, 1, stride=1, act=activation)

def forward(self, x):
	x = self.conv1(x)  # 先1x1的卷积通道降维。
	x = torch.cat([x] + [m(x) for m in self.m], dim=1)  # 然后三个池化分支、加主分支
	x = self.conv2(x)  # 最后1x1的卷积,通道升为需要的数。
	return x

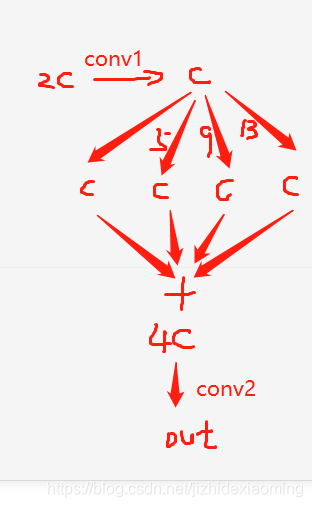

spp结构可视化,如下。
