Simulink仿真模块 - Pulse Generator

最新推荐文章于 2025-04-06 00:00:55 发布
最新推荐文章于 2025-04-06 00:00:55 发布
阅读量1.8k 收藏 1
点赞数 2
分类专栏： simulink仿真模块 文章标签： matlab simulink
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/jk_101/article/details/119969296
版权
本文详细介绍了Simulink的Pulse Generator模块，包括基于时间和基于样本的两种模式，以及模块的参数设置对波形的影响。该模块可用于生成固定间隔的方波脉冲，支持标量、向量或矩阵信号输出。在基于时间的模式下，计算量减少，但不适用于固定步长求解器。基于样本的模式则按照固定时间间隔计算输出，并支持重置语义。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

说明

基于时间的模式

基于样本的模式

实例

模块特性

Pulse Generator是按固定间隔生成方波脉冲。

  • 在仿真库中的位置为：Simulink / Source

模型为：

说明

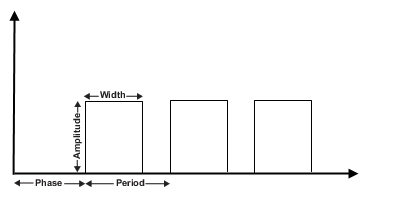

        Pulse Generator 模块按固定间隔生成方波脉冲。此模块的波形参数 Amplitude、Pulse Width、Period 和 Phase delay 确定了输出波形的形状。下图说明了每个参数对波形的影响。

        Pulse Generator 模块可以生成任何实数数据类型的标量、向量或矩阵信号。要使模块生成标量信号，请使用标量指定波形参数。要使模块生成向量或矩阵信
