如何从 2 端口 VNA 测量获取 3 端口 S 参数

S 参数是信号完整性的基本量,能够通过测量或分析来理解它们非常重要。如果您有一个 3 端口网络(如功率分配器或循环器),则似乎必须使用 3 端口 VNA 来测量这些 S 参数。在两个端口之间进行测量始终是可以接受的,但您需要知道您正在测量的到底是什么。

事实证明,您可以使用 2 端口 VNA 测量来获取 3 端口 S 参数,但您必须注意,需要进行重要的转换才能获得 DUT 的真正 3 端口 S 参数。要了解其工作原理,我们必须考虑在每个端口上应用的终端以及您要测量的 S 参数范围。在本文中,我们将研究真正的 3 端口 S 参数与 2 端口测量之间的关系。

3 端口 S 参数:概述

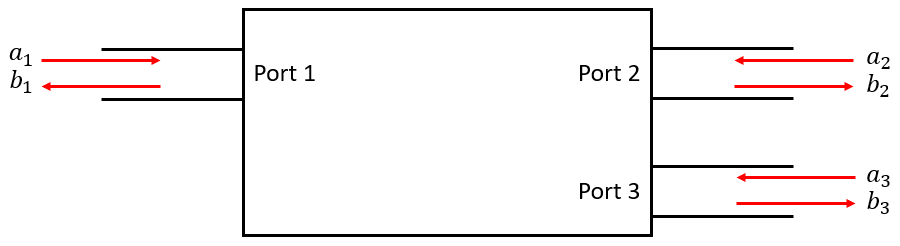

3 端口 S 参数的定义是任何微波工程教科书中 2 端口 S 参数标准定义的概括(例如,Pozar,DM 微波工程。Addison-Wesley,Reading(1993))。在定义 3 端口 S 参数时,我们使用以下 3 端口网络的一般形式,其输入和输出如下所示。




在上图中,我们考虑端口 1 处的输入信号,以及到达端口 2 和端口 3 的输出信号。由于端口 1 处的潜在输入阻抗不匹配,该端口处可能会有一些反射,可以使用回波损耗来量化。传播到端口 2 和端口 3 期间的损耗将由网络的插入损耗值给出(总共有 6 个插入损耗参数,每个端口之间每个方向有 2 个)。

一般 3 端口网络的 3 端口 S 参数矩阵定义如下:




与 2 端口 S 参数的情况一样,3 端口 S 参数定义使用输出与输入功率之比来定义回波损耗(上图矩阵中的对角线元素),并使用传输与输入功率之比来定义插入损耗(上图矩阵中的非对角线元素)。



以上就是关于 3 端口 S 参数基础知识的全部内容。现在,我们如何使用标准 2 端口设备测量这些参数?

终止一个端口以获取 3 端口 S 参数

从 2 端口VNA 测量中提取 3 端口 S 参数的方法是故意应用某种终端。按照惯例,这应用于上述网络中的端口 3。一旦应用了此终端,您就会尝试控制端口 3 的反射,以便它们不会干扰在端口 1 或端口 2 进行的测量。然后,您可以迭代不同端口的测量以获得 DUT 的真实 3 端口 S 参数。

为什么我们需要终止 DUT 的端口 3 才能准确测量端口 1 或端口 2 处的信号行为?考虑端口 3 具有某个任意阻抗的情况,该阻抗与从端口 3 看到的输出阻抗不匹配。在这种情况下,端口 1 处的信号输入可以传播到端口 3,在那里它会反射,然后该反射信号可以传播回端口 1 或端口 2。然后,这种额外的功率会干扰在端口 1 和端口 2 处进行的插入损耗和回波损耗测量。




可以在端口 3 处应用终端来控制该端口的传输和反射。这样就可以在端口 1 和端口 2 处进行精确的测量。

在上述情况下,如果您只是尝试测量端口 1 和端口 2 之间的 S 参数,那么这些 S 参数(S11、S12、S21、S22)并不是实际的 3 端口 S 参数。

如果我们在端口 3 应用特定终端,或者我们只是知道端口 3 处的反射系数,那么就会有一个特定方程将上面在端口 1 和端口 2 之间进行的 2 端口测量(S11、S12、S21、S22)与真实的 3 端口 S 参数测量关联起来。



该等式如下所示;左侧带撇号的 (Sij') 参数是您使用 2 端口 VNA 在端口 1 和端口 2 之间进行的等效 2 端口测量。右侧的其他参数是您想要确定的真实 S 参数。




在该方程中,测得的 2 端口 S 参数 S' 与真实的 3 端口 S 参数相关。

在上面的等式中,只需迭代 {i, j} = 1 或 2,您就会得到 4 个方程,将测量的 2 端口参数与真实的 3 端口 S 参数关联起来。这可以在端口 1 和端口 3 之间重复。

最后,3 端口 S 参数矩阵的各行之间存在一个基本关系,可以从上式中消除 S33。这被称为 Bodway 关系:




Bodway 的 3 端口 S 参数矩阵中行和列的一般关系。

这个等式有一个重要的推论:3 端口网络不可能同时无损、互易且三个端口匹配。如果是这样的话,上面的等式将简化为 0 = 1,这显然是无稽之谈!

3 端口 S 参数提取过程

现在,我们已经拥有了从 2 端口 VNA 测量确定 3 端口 S 参数测量所需的一切。从 2 端口测量中提取 3 端口 S 参数矩阵的一般过程涉及在进行一些标准 VNA 测量后进行一些分析:

  1. 在端口 3 处终止网络(可以在参考阻抗、开路或短路处完成)
  2. 测量端口 1 和端口 2 之间的 (S11、S12、S21、S22)
  3. 使用等效 2 端口 S 参数确定真实的 3 端口参数 (S11、S12、S21、S22)
  4. 使用 Bodway 关系确定 3 端口网络的 S33
  5. 现在您知道了 3 端口 S 参数矩阵中的 9 个参数中的 5 个。现在终止端口 2,并重复此过程,测量端口 1 和端口 3 之间的参数。
  6. 重复上述步骤,终止端口 1

此过程会生成一个方程组,求解起来可能有点复杂,特别是因为您需要确定传输到端口 3 的波的插入损耗,才能确定 S33。但是,原则上,此方程组可以手动求解,或者在完成所有测量后,可以使用 MATLAB 等程序求解。
