AMBA总线协议-AHB协议的其他要点

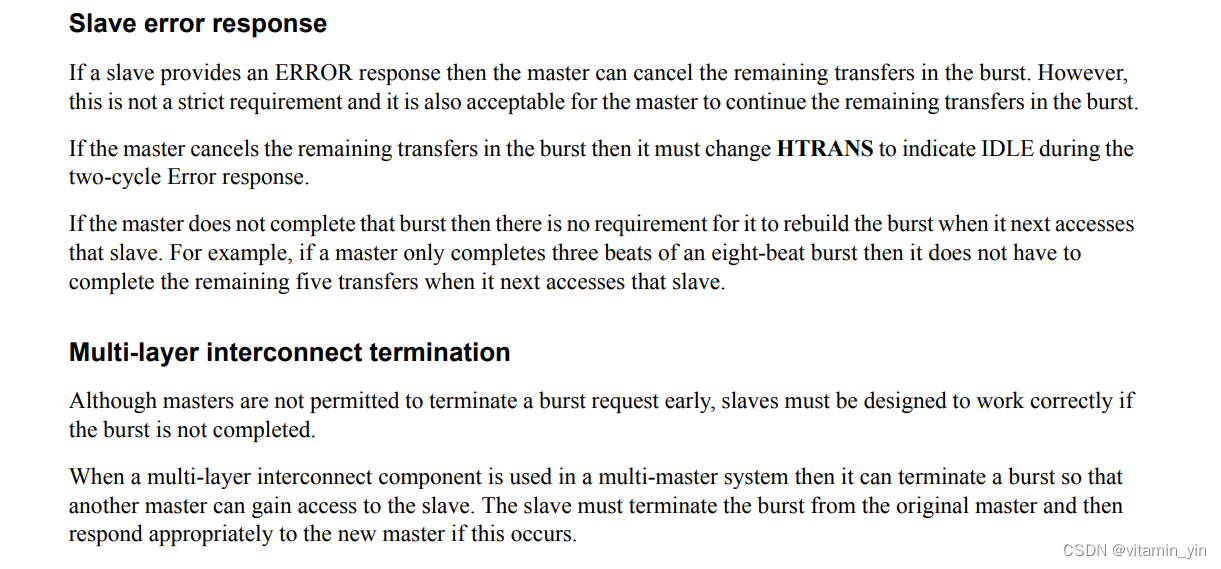

1.提前终止burst传输的两种情况：

slave error：保持两个周期为idle，这两个周期是不是slave回应error的两个周期？？

是的，但是这种情况仅仅存在于遇到error后关闭这个burst传输的情况。

主要分为两类，第一类是slave回应一个非okay状态，比如error、retrty、split，还有一种的互联结构。

slave回应error后是由谁能保证总线使用权的切换，是arbiter吗？还是说mater重新发？

这两种情况都是可以的，对于这种关闭burst传输的情况，需要ahb把回应error的两拍都变为idle。

2.分段传输和重传之间的区别：

(1)retrty需要等时间更久一点(2)对arbiter的行为差异，retry不改变原因优先级，split需要arbiter改变总线使用权，并且优先级也会改变，无论是retry还是split，master采样到后都需要终止该burst传输。

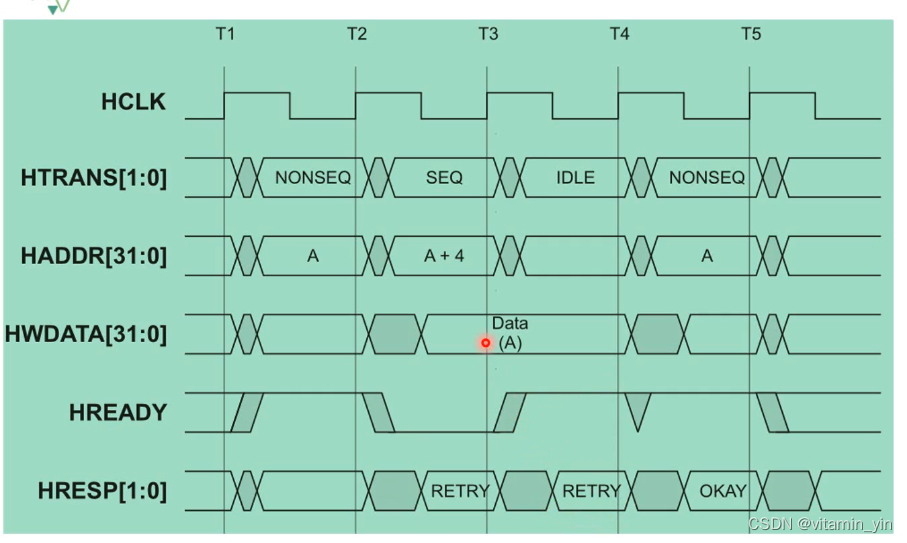

重传的时序图理解**

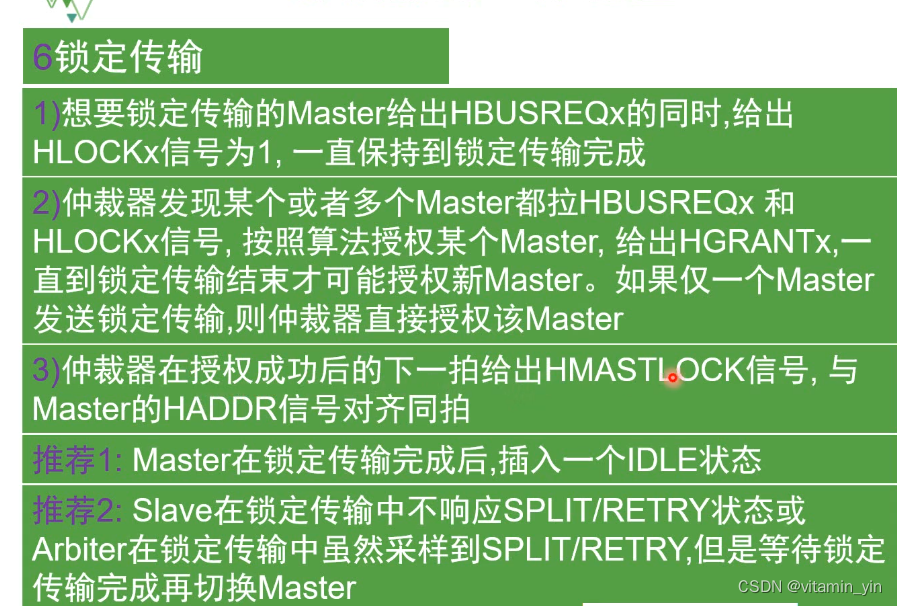

3.lock传输：

仲裁器允许mater执行lock传输以确保最后一笔传输不会有retry或error响应？

在lock传输的最后一次的地址阶段，master就应该拉低hlock信号；

hlock信号至少在lock传输的地址阶段的至少前一个周期拉高，以便arbiter能够在地址阶段开始时采样到hlock信号；

仲裁器会授予主设备在lock传输周期之后（通过观察hlock信号）的一个额外的周期，保证最后一笔数据的data phase执行完毕才会授予另一个设备；

4.default slave没有定义地址空间的slave，地址1kb对齐？和axi的4kb有什么区别？

仅仅是范围大小的问题，和地址高位译码无关。

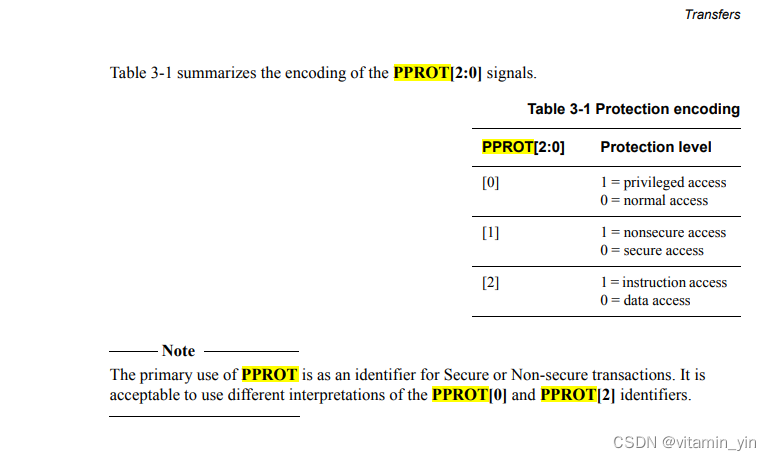

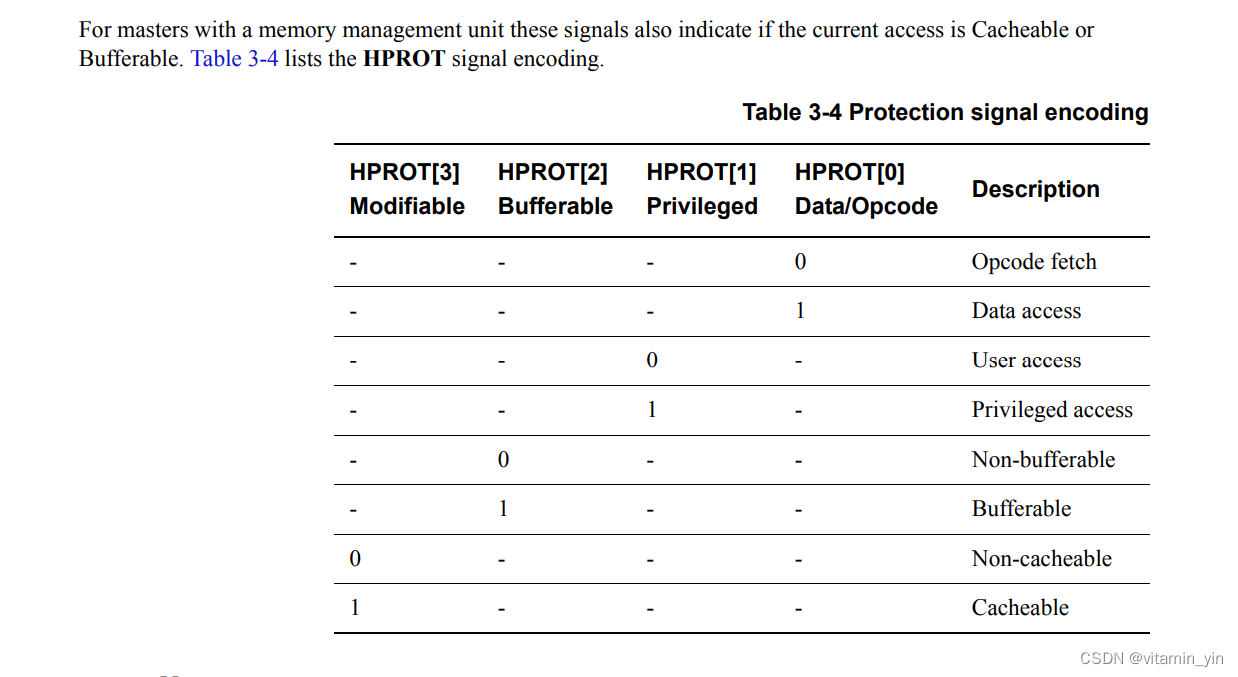

5.hprot信号（注意和apb的信号进行对比）



 ahb-apb中协议转化:

	assign pprot_nxt[0] =  HPROT[1];  // (0) Normal, (1) Privileged
	assign pprot_nxt[1] = ~HPROT[0];  // (0) Data, (1) Instruction

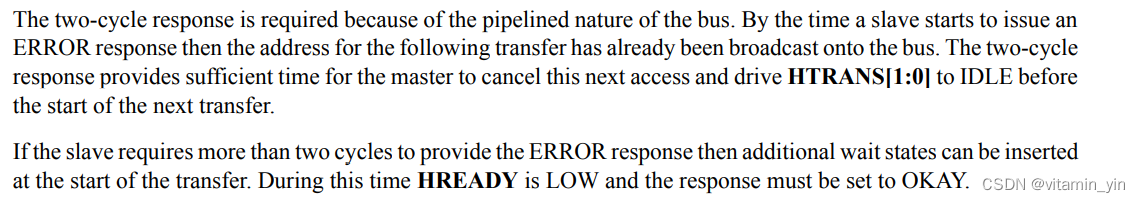

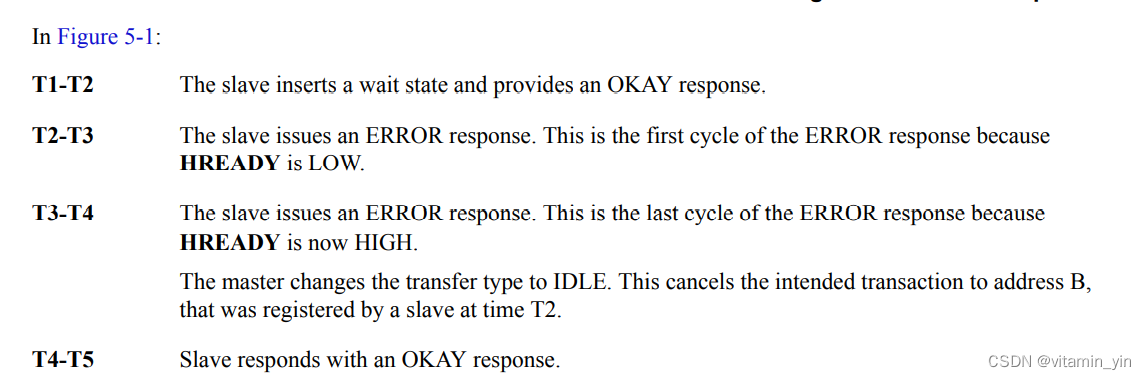

6.关于error response

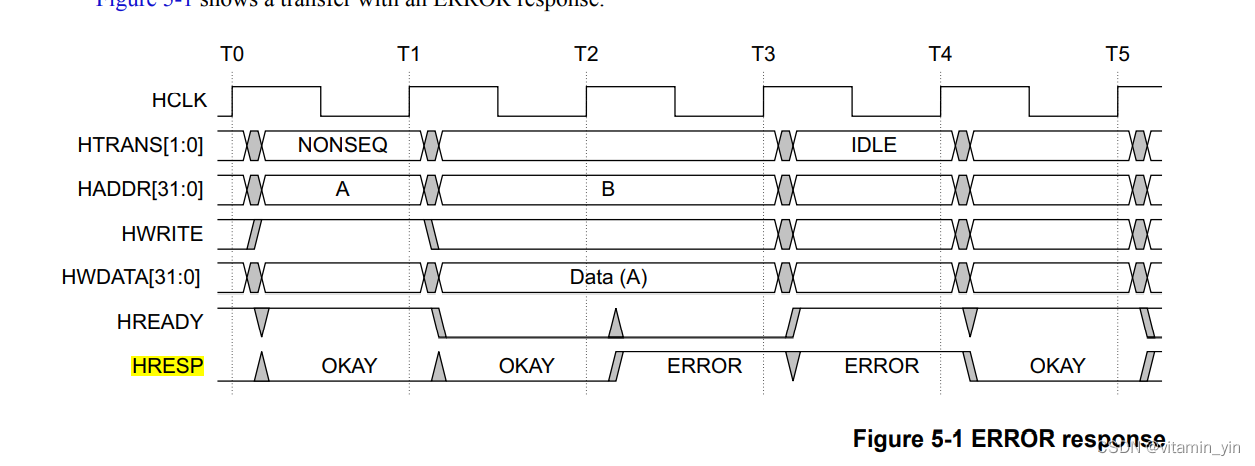

error需要多个周期的时候是不是相当于在前面插入hready为低的状态，但是需要保证hresp回应okay？？？

（1）这个error是针对a的error吗？

是的

（2）T1-T2的hready拉低是因为什么？

仅仅是因为slave在接收到a地址后可以拉低hready并且回应okay以保证自己有充分的时间确定是否回应error。

（3）B的hresp第一个周期为什么能回应okay？

总线默认给一个okay

（4）t1-t3之间的htrans怎么给？

根据是否继续这个burst传输，均是seq的话表示需要继续这个burst传输，而对于中断这个burst传输的情况需要error的两拍均给idle（t1-t2阶段可以都是seq）；

（5）t4-t5的htrans是不是给noseq？

是的，表示新的传输开始

（6）t3-t5的的地址怎么给？

t3-t4地址无所谓，可以保持，t4-t5根据是否重传可以是新地址也可以是重传地址

（7）t3-t5的hwdata怎么给？

保持不变

注意error操作可以有两种处理情况，无论是error还是retry/split在error的第二拍htrans均为idle。

这种burst打断在ahb中是支持的，但在axi中不支持。

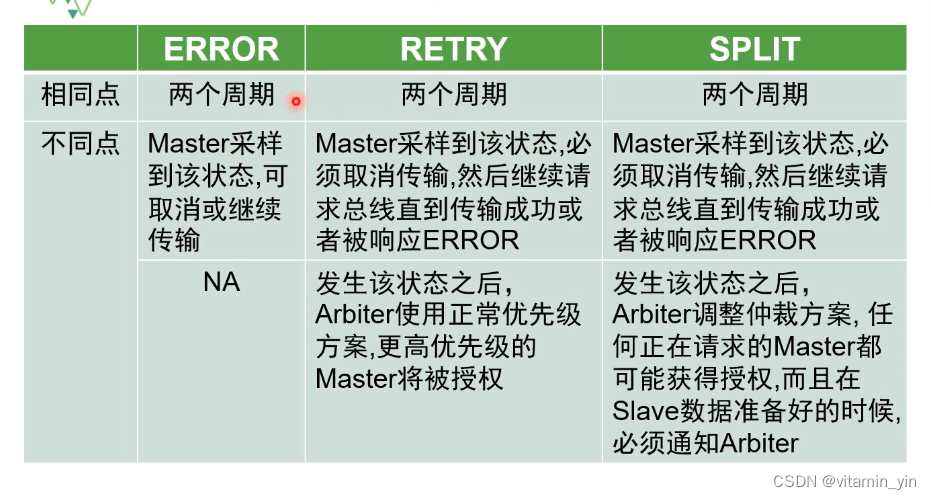

 三种响应的对比：

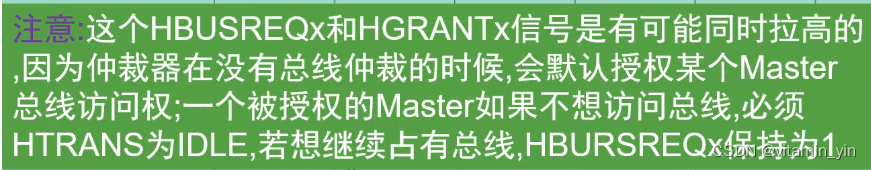

7.关于arbiter的相关信息：

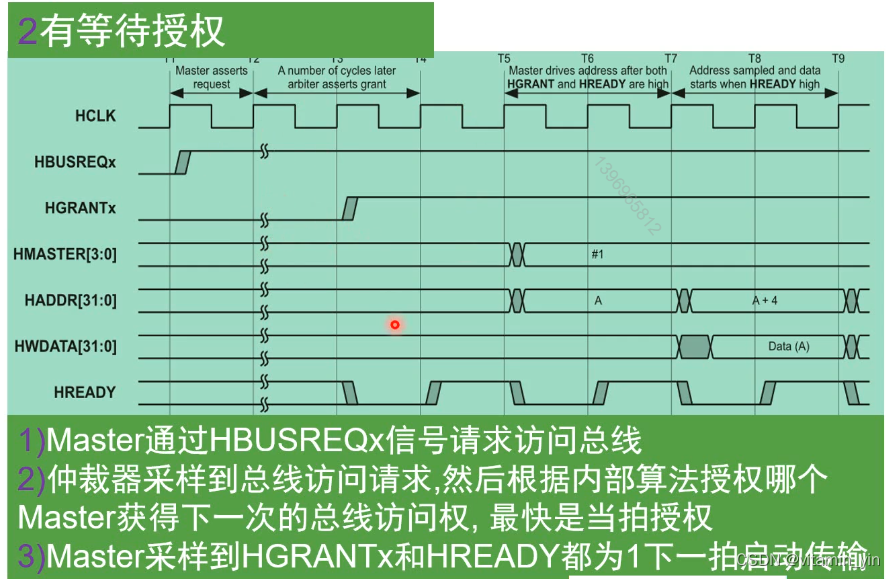

（1）lock传输中：对于arbiter来说，会在成功授权某个master（对于定长传输的时候是hgrant和hready同时为高，而对于不定长的传输过程中还需要加一个hbusreq信号为高）的下一拍把hmater和hmasterlock信号给出，保证和地址阶段对齐

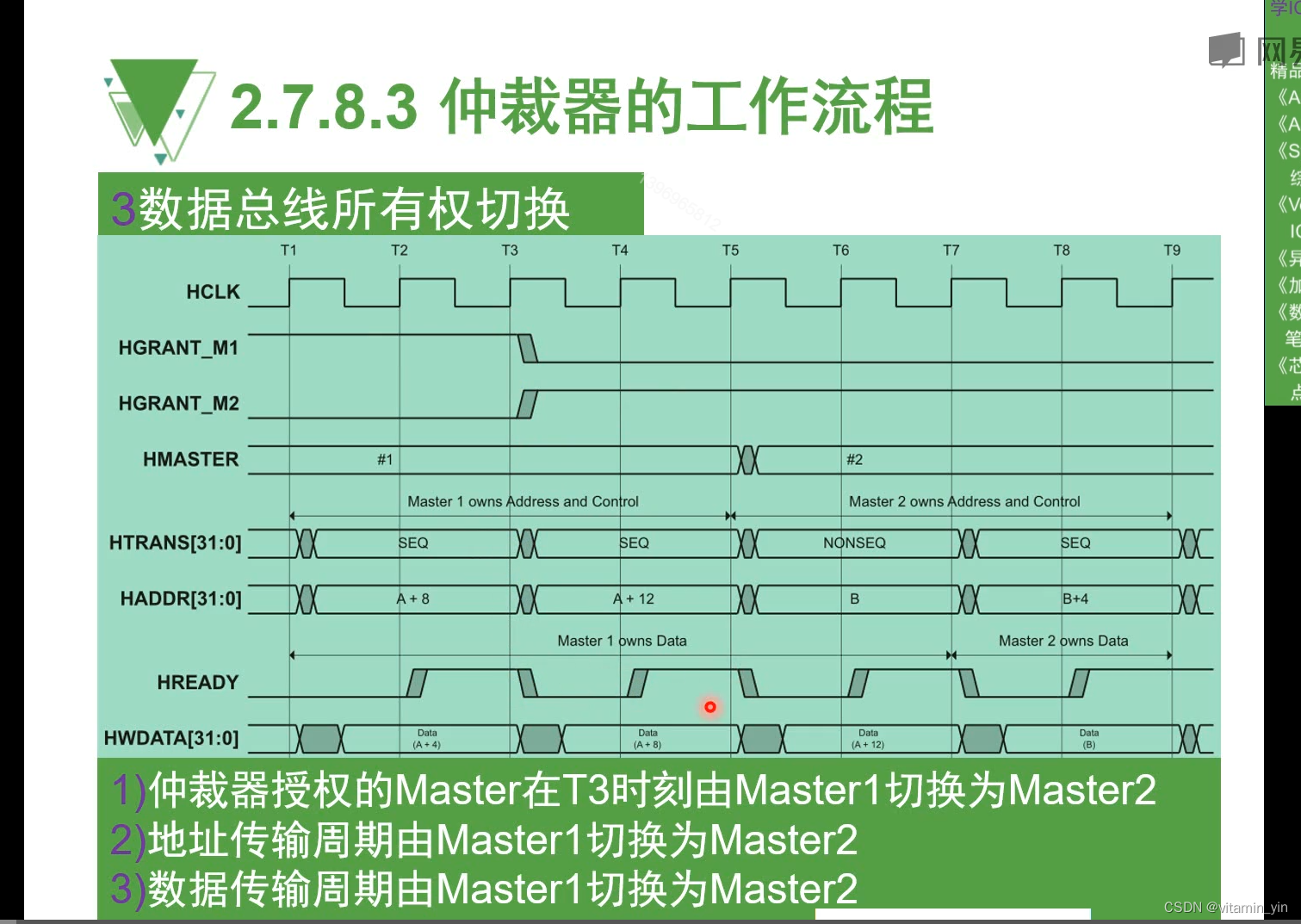

（2）arbiter在总线切换使用权的时候需要注意：

某一个master的hgrant是在倒数第二个数据的地址信息给到总线上后就能拉低

hmater信号是在最后一个数据的地址信息放到总线上就能变

数据信息正好和下一个burst传输的地址阶段对齐

这样操作保证整体数据都是pipline起来的

（3）几种传输情况：有等待/无等待/切换优先权



 仲裁器是通过htrans/hburst确定倒数第二拍的地址阶段，那么他是如何对不定长的数据进行传输切换的呢？

不定长必须要等到数据全部传输完以后才可以进行hgrant等信号的操作。

8.最后一次传输的data phase阶段收到错误响应该如何处理？？？

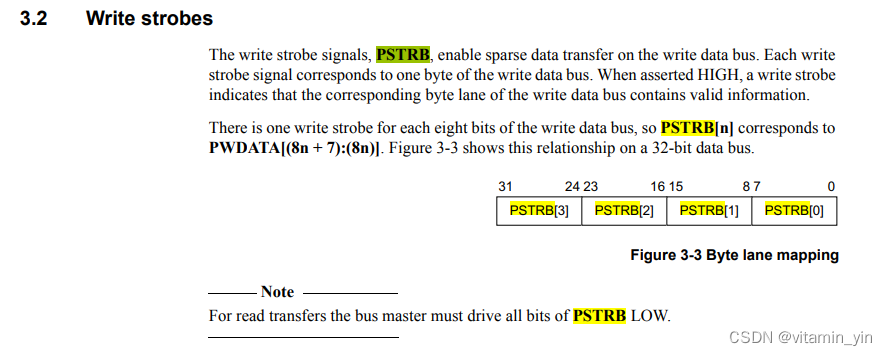

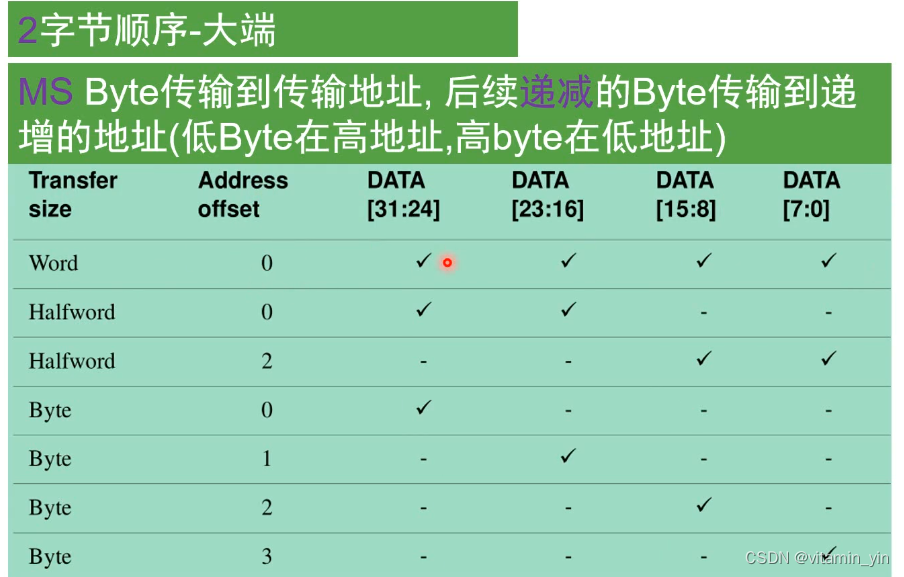

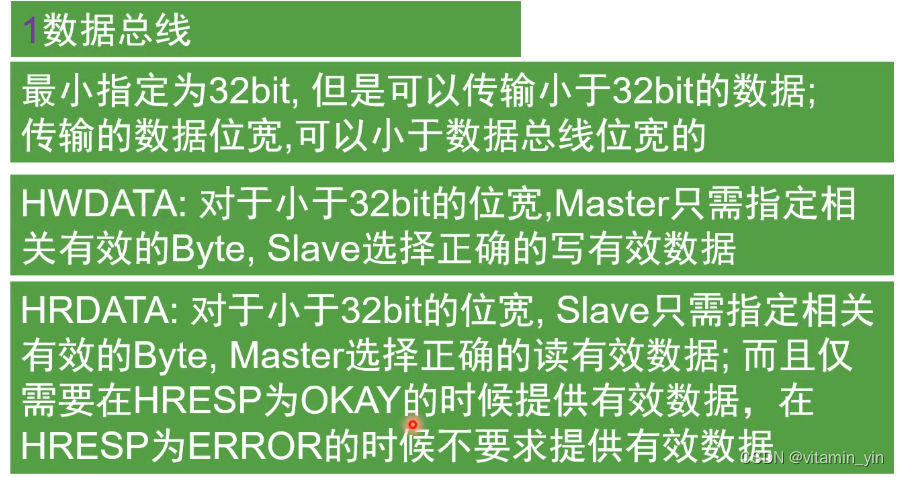

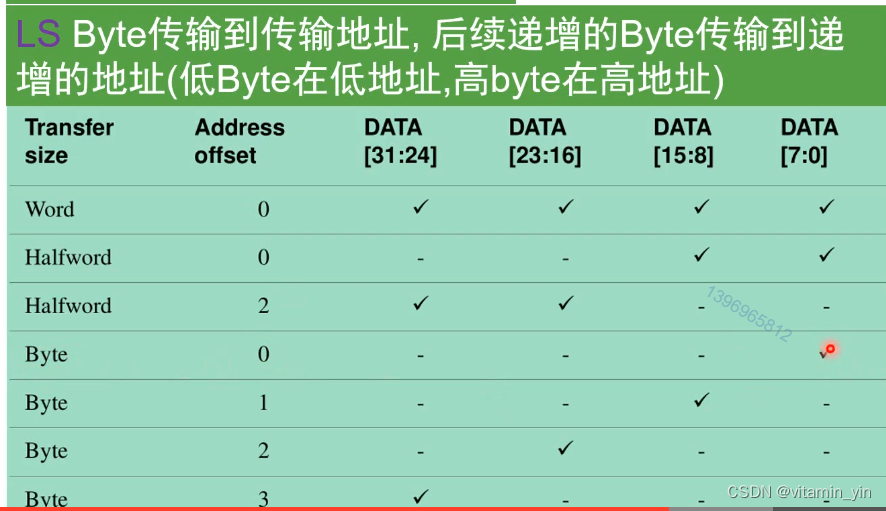

9.需要注意hwstrb和pstrb，这两个信号仅仅是在写操作过程中有作用，并且需要注意在ahb2apb转化的过程中如果位宽不是32位需要根据数据位选择正确的hwstrb

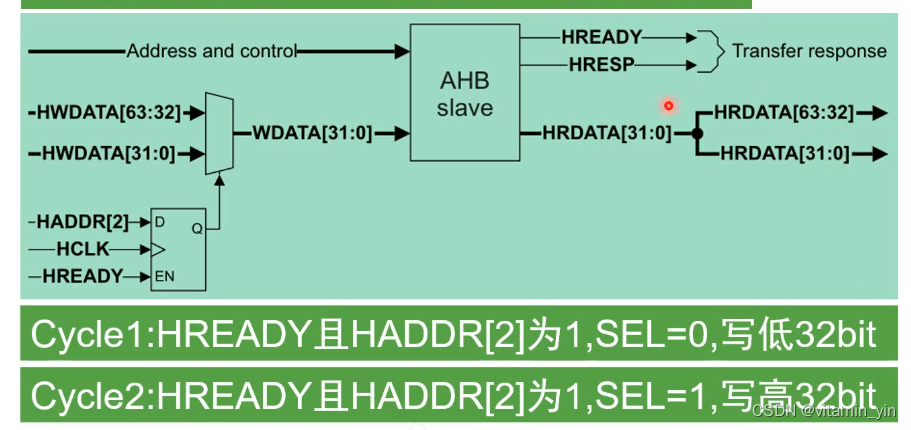

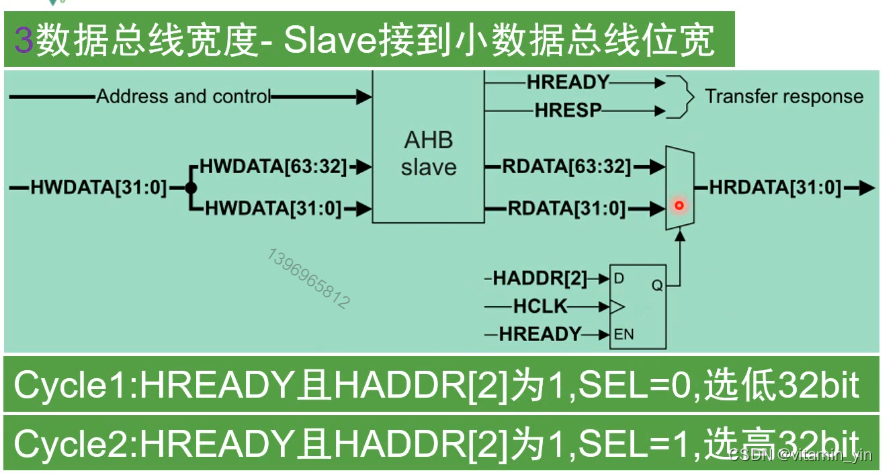

另外需要注意ahb协议中master和slave位宽不一致的情况：

 一个data实际上是有两个消耗周期的

10.SPLIT／RETRY：在SPLIT 响应或RETRY 响应之后的IDLE 传输中，应该在总线上给出什么地址？

其实在这个传输周期中，总线上是什么地址信号并没有什么影响。被选择的不应该有任何行为，并且必须给出零等待的OKAY 响应。

在许多情况下，主设备保持地址信号不变将会更简单，地址信号保持主设备想要进行的下一次传输的地址不变，并只在下一次传输返回那个因为SPLIT 或是RETRY 响应而必须重新进行的传输的地址上。

在一些设计上，主设备可能是在IDLE 传输周期中返回到那个需要重传的地址上，这个当然也是完全可以接受的。

11.slave发给arbiter的HSPLITx 信号只能在给出slave回应SPLIT 响应之后才可以被拉高，不可以同一拍拉高。
