Simulink-StateFlow手把手教学（五）-事件的三种用法

已于 2025-02-27 17:48:45 修改
阅读量1.4k 收藏 10
点赞数 4
文章标签： 数学建模 自动驾驶
于 2024-11-29 20:43:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/kian9one/article/details/144144696
版权

本文在于教学状态机的事件用法：

输入事件、局部事件、输出事件、手把手傻瓜式教学

话不多说直接进入simulink进行教学

打开simulink新建一个chart

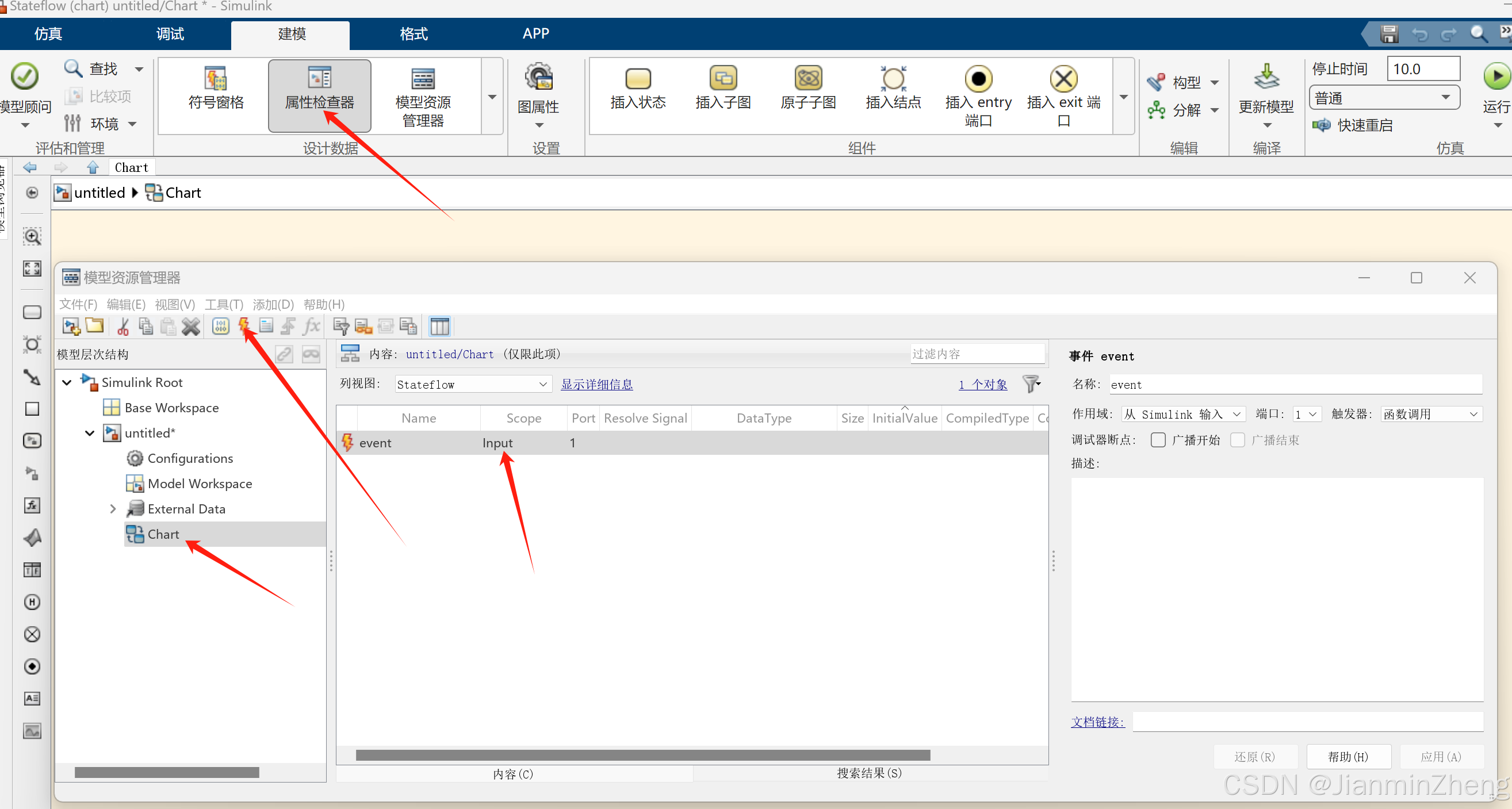

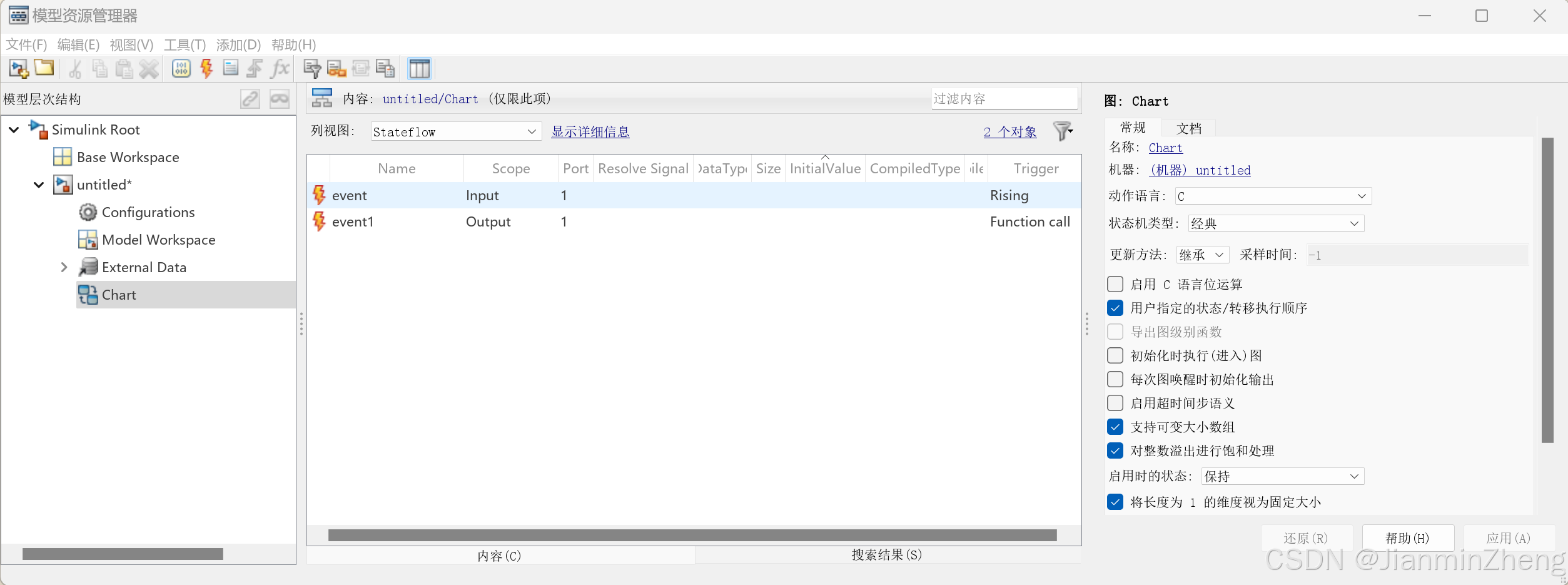

双击进入，创建一个输入事件

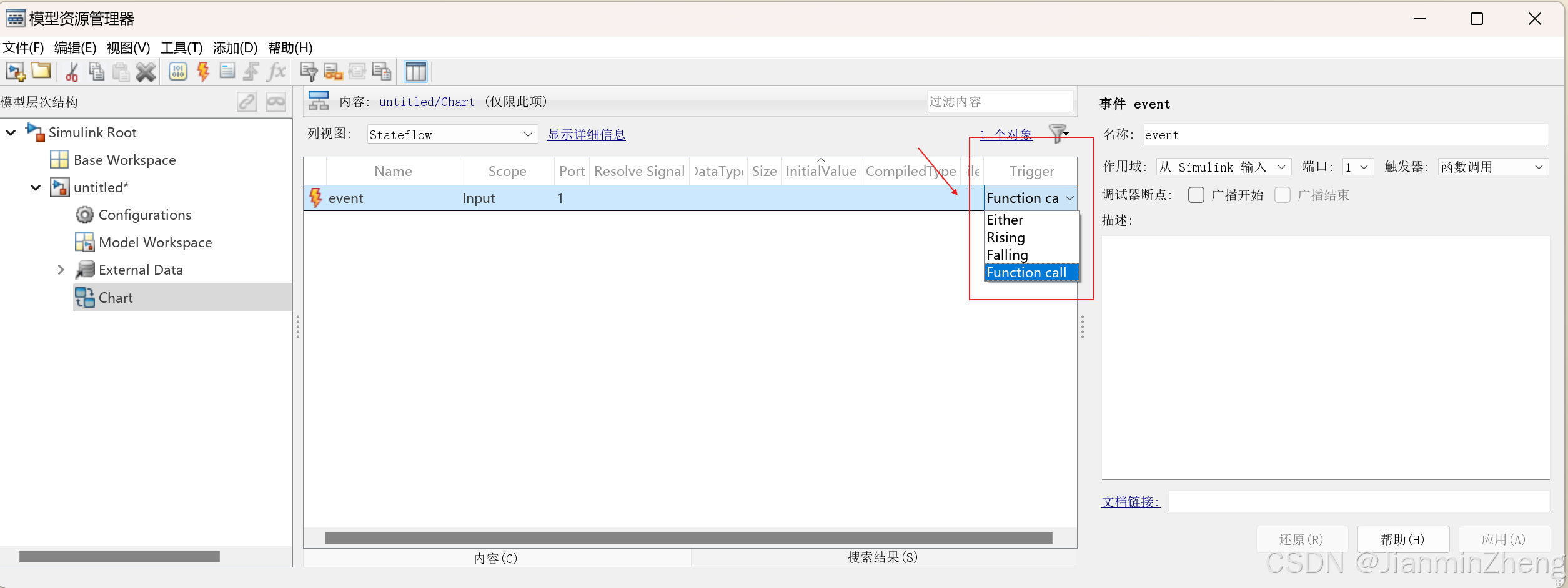

这是几种触发方式，分为上升下降沿触发，函数调用触发建立一个输出事件，这里我们选择functioncall，函数调用触发形式

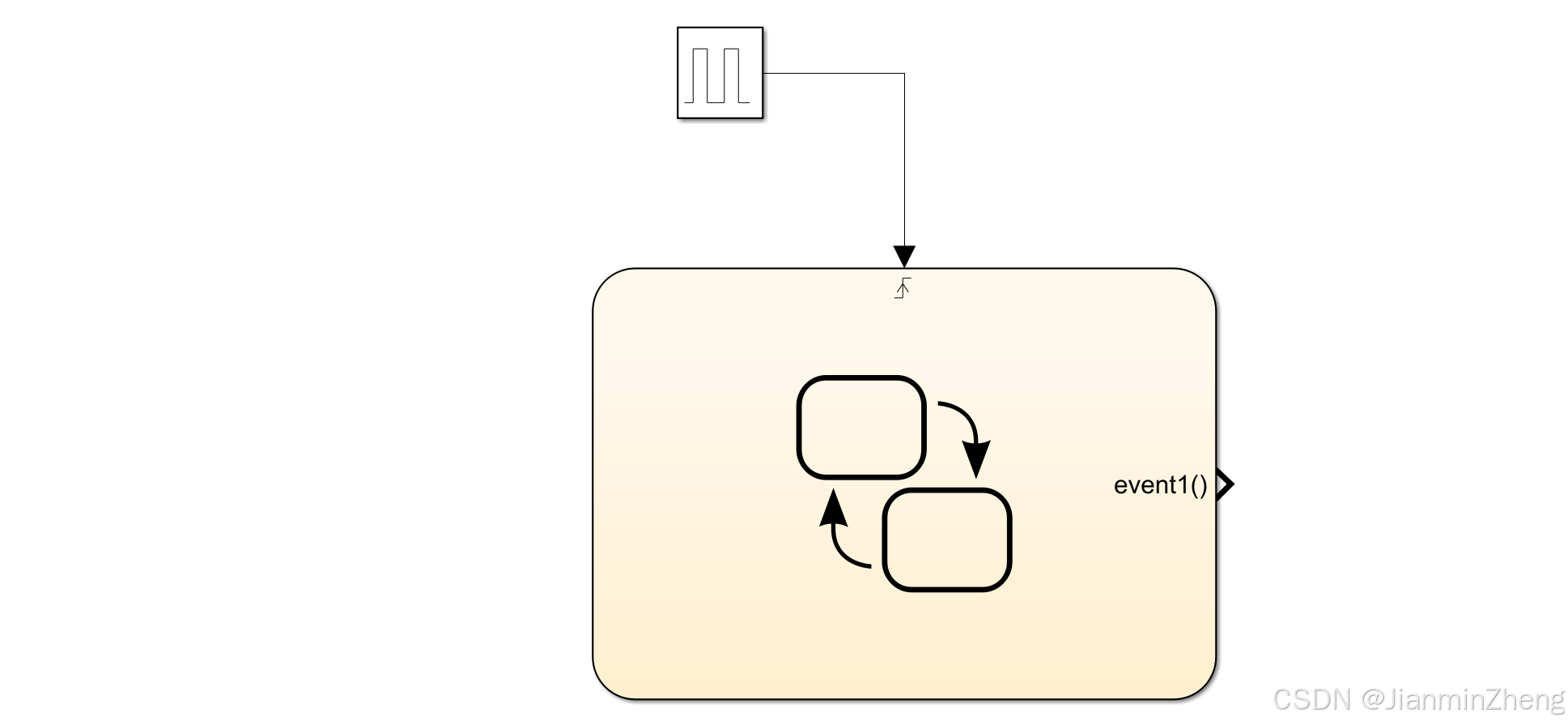

返回，可见生成了输入和输出的接口

随后我们输出选择一个脉冲信号，我们双击输入Pulse Generator

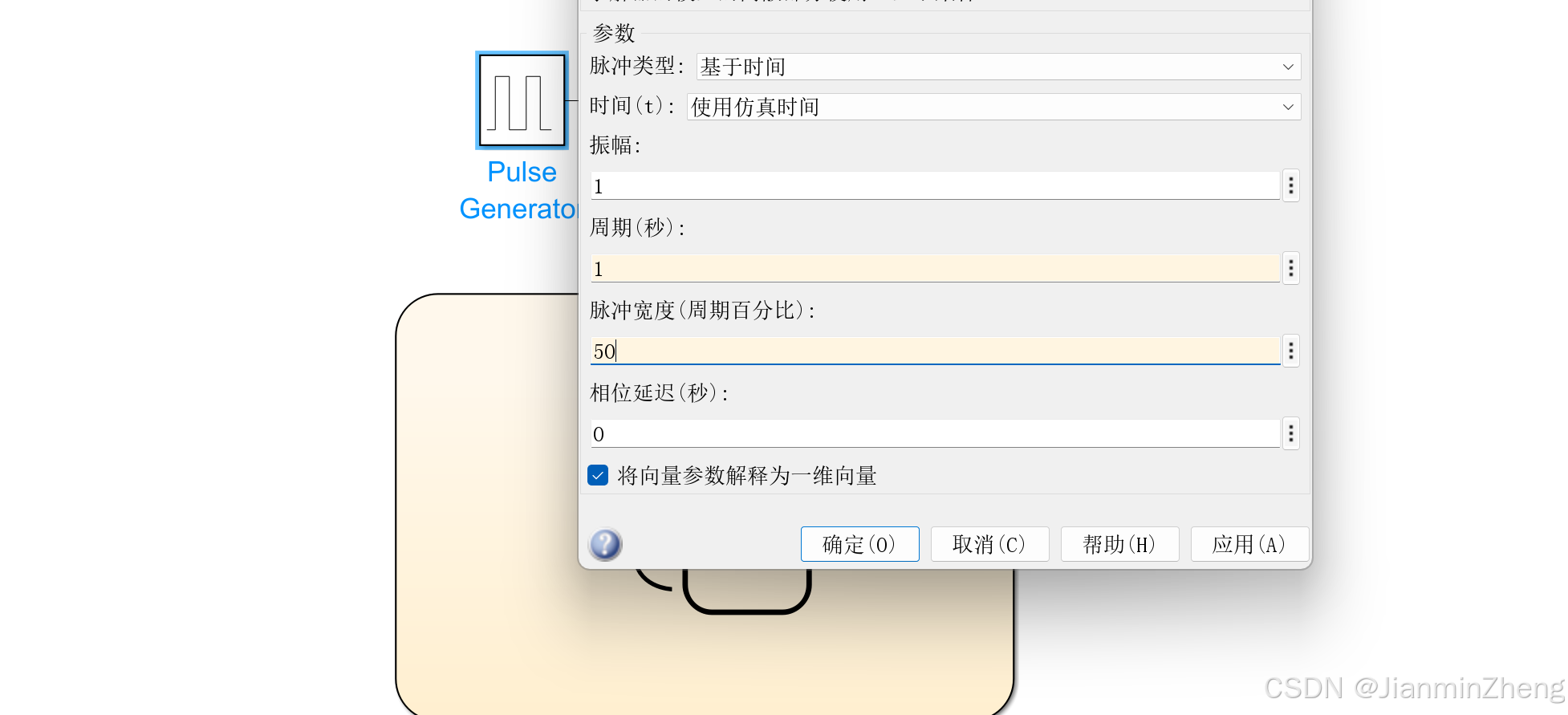

配置这个脉冲信号，输入占空比百分之五十

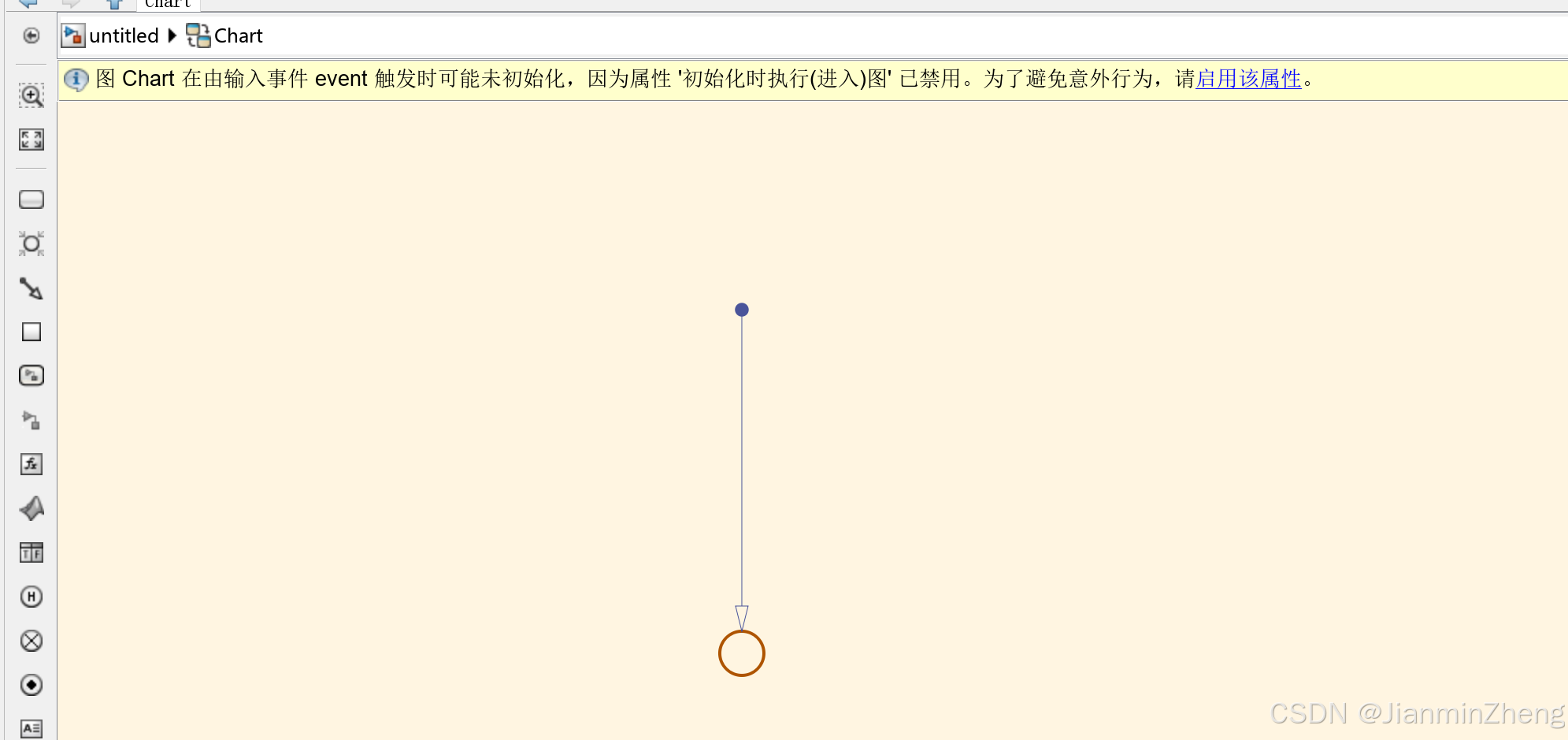

双击进入状态机，建立一个节点和默认转移

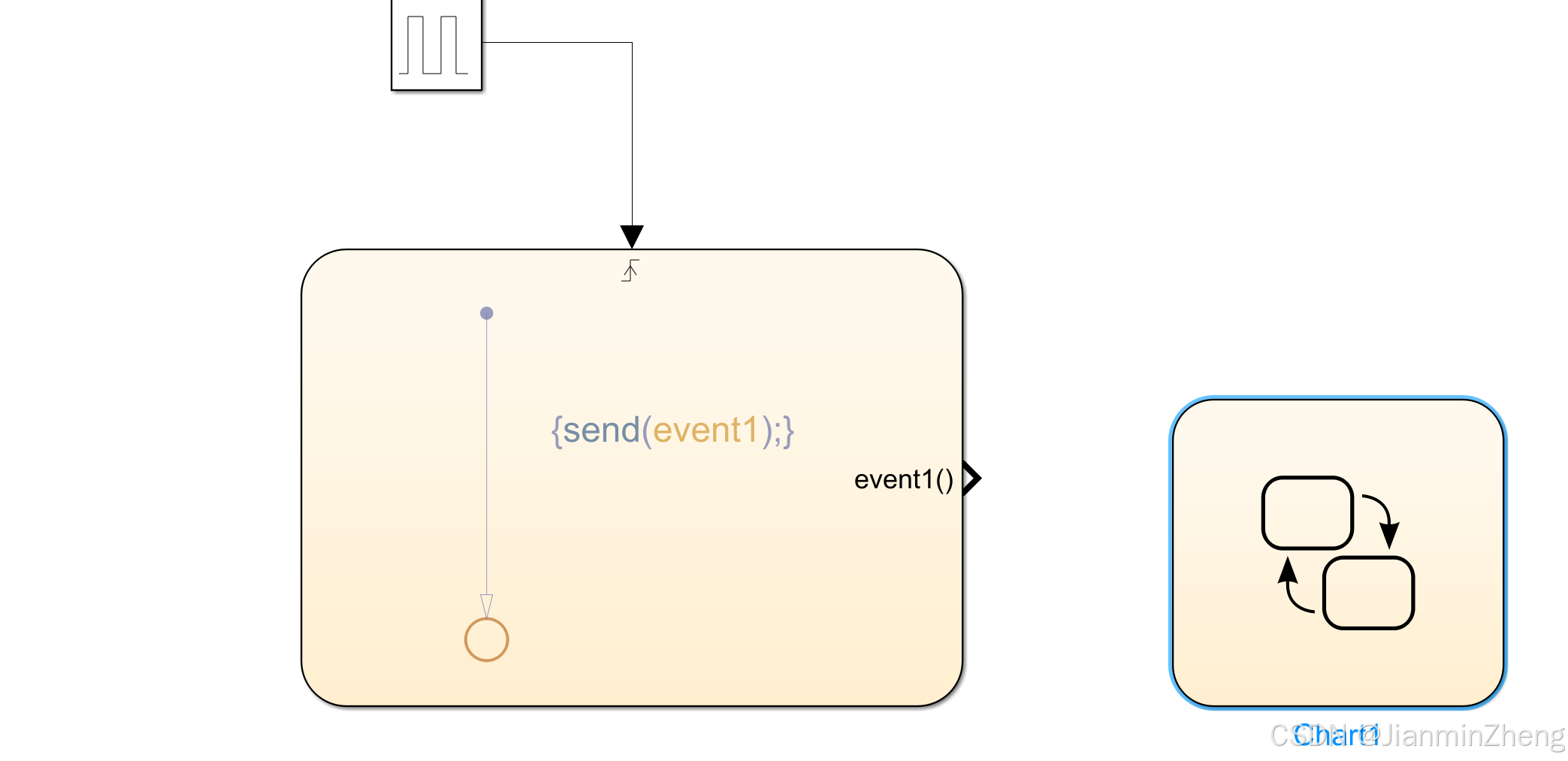

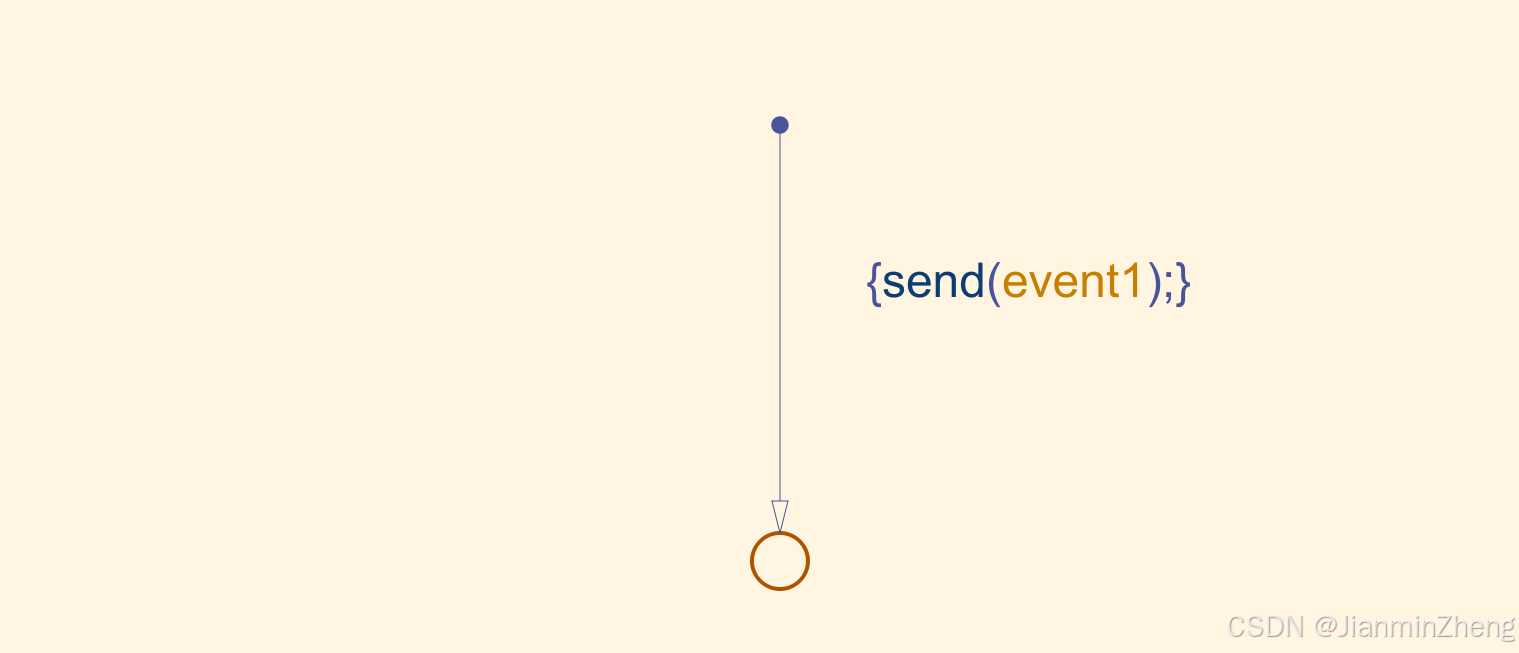

编写执行function call 事件

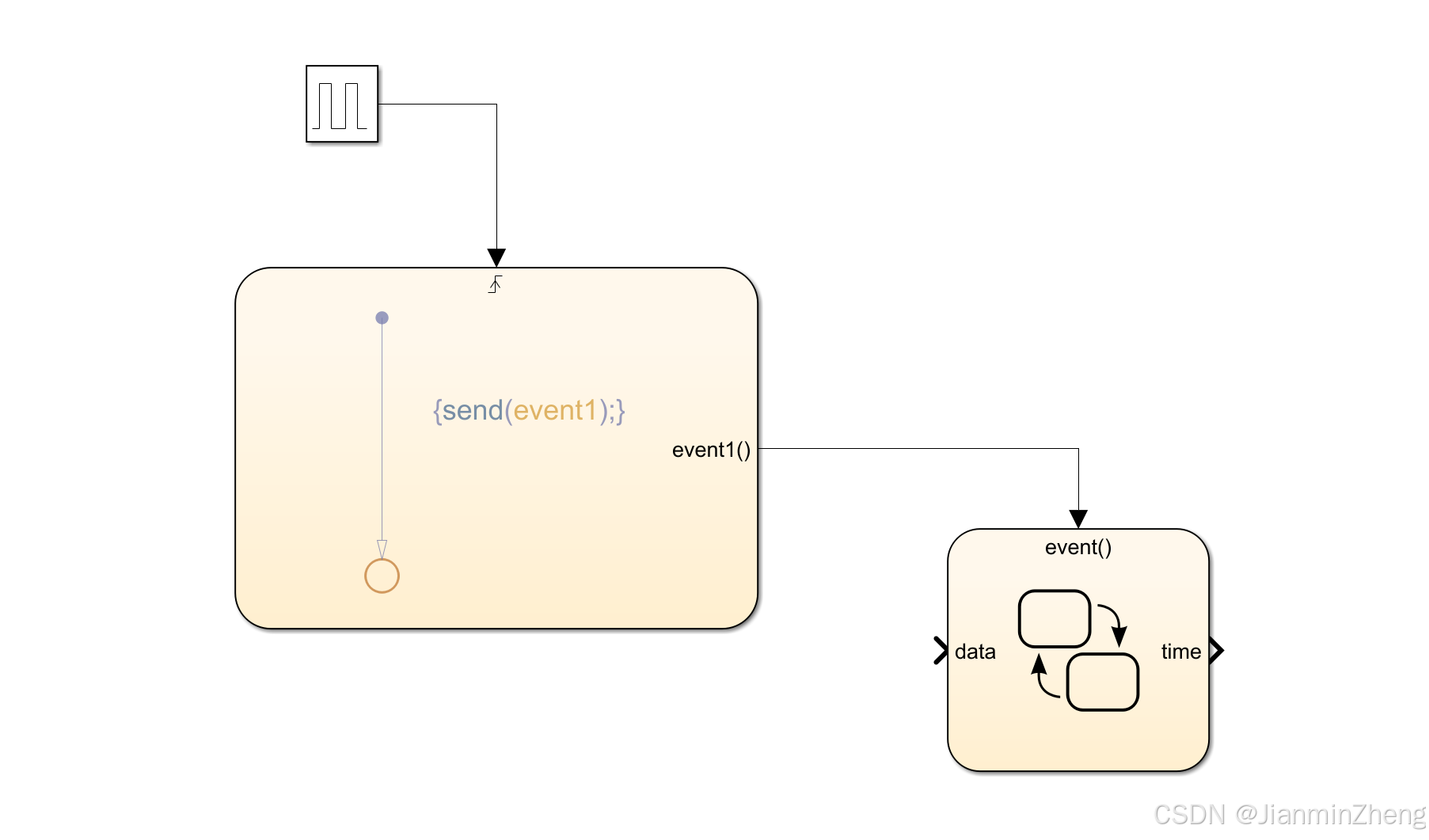

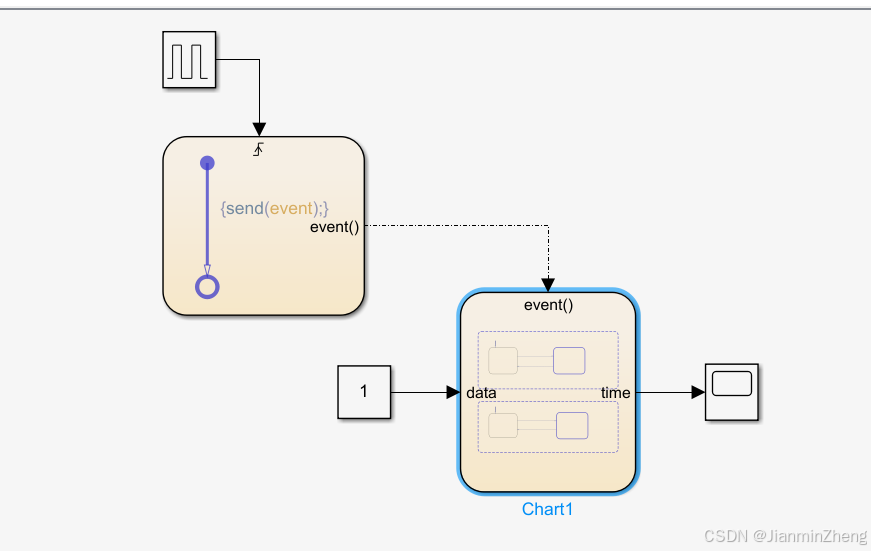

我们建立另外一个chart，让前一个的function call 作为下一个chart的输入

双击进入chart1

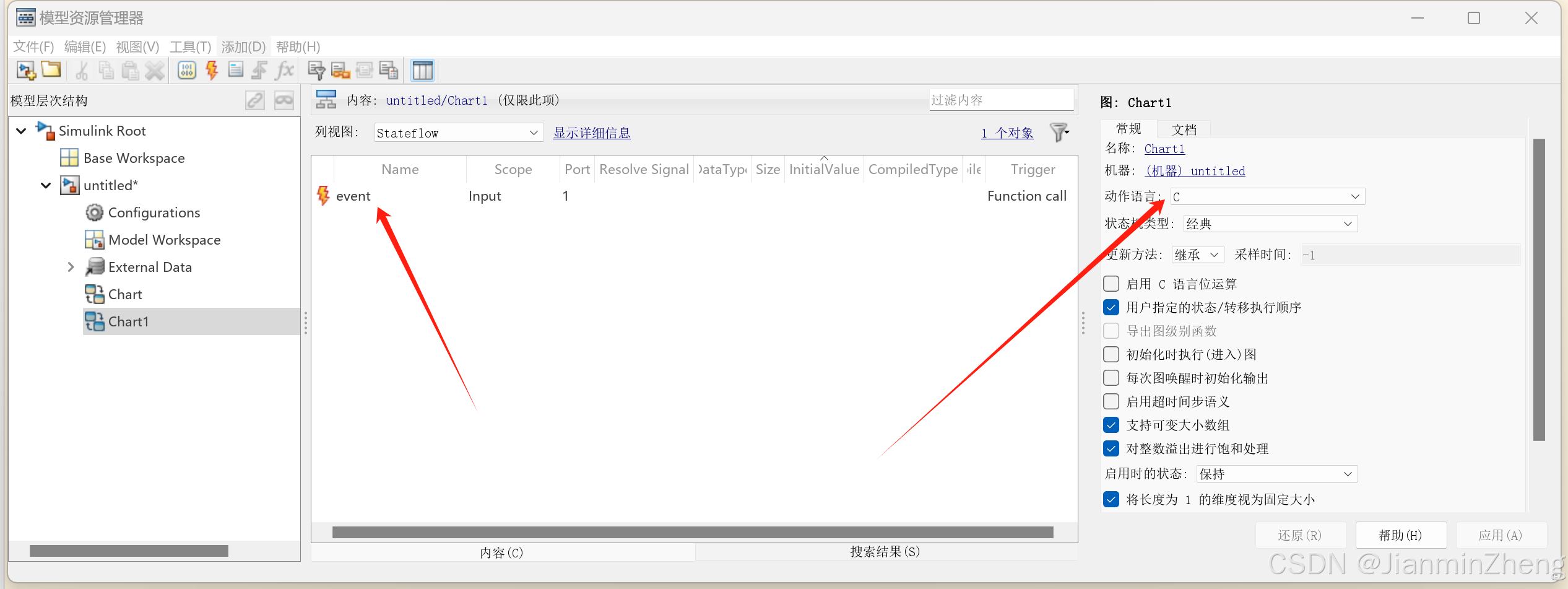

建立一个事件，作为function call的输入

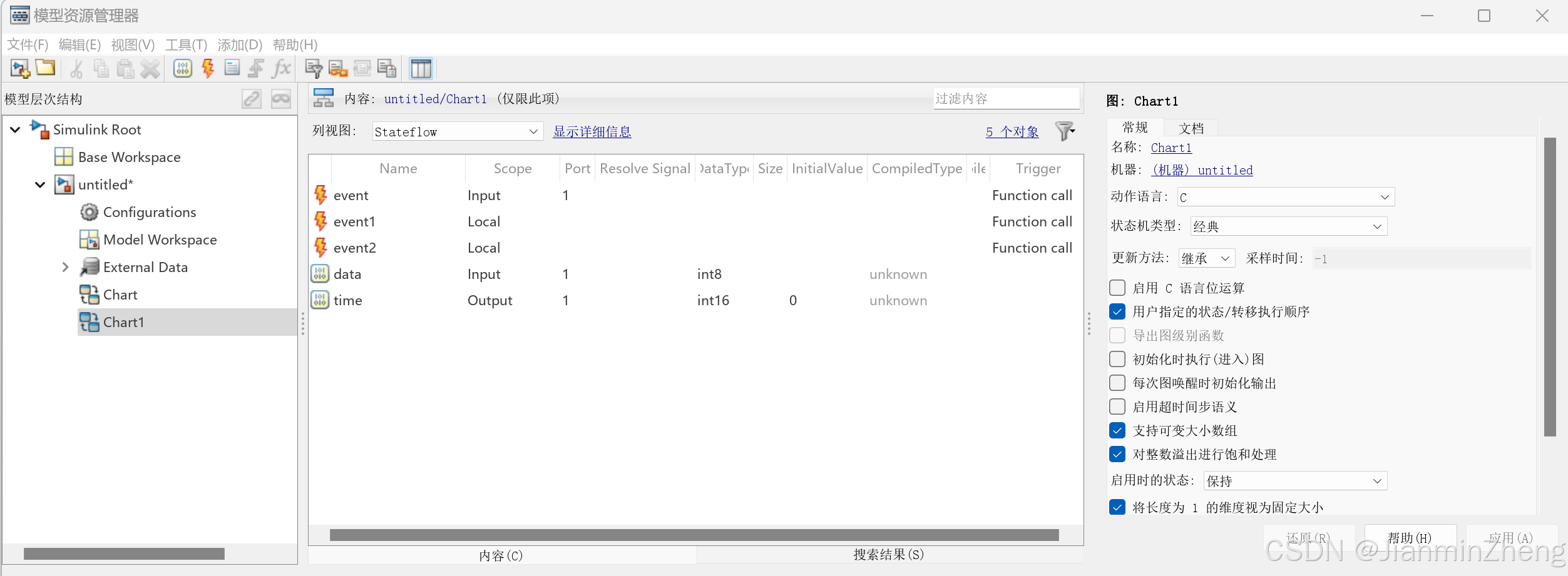

建立两个局部事件，和两个参数

如下连接

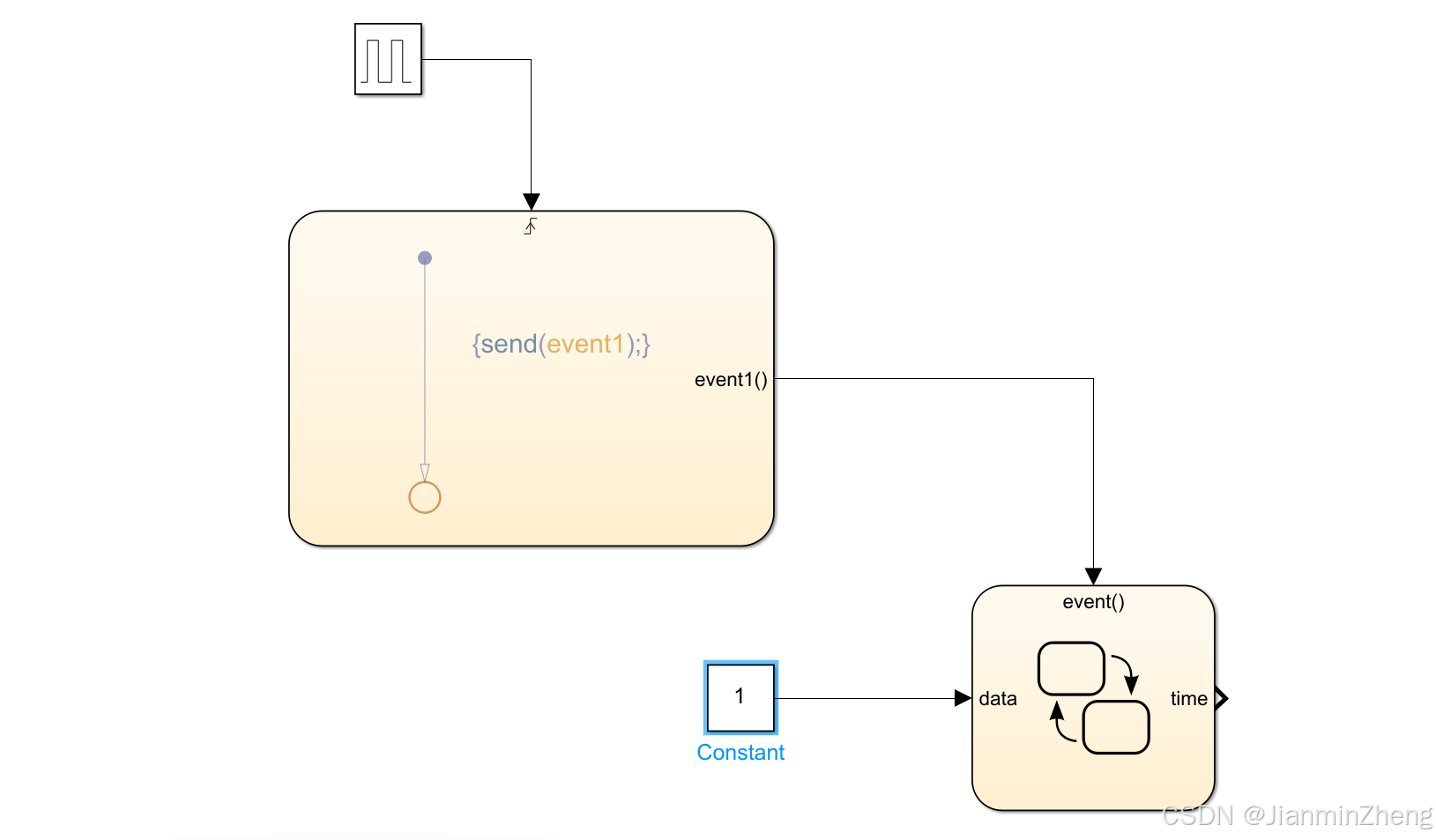

建立一个constant作为chart1的输入

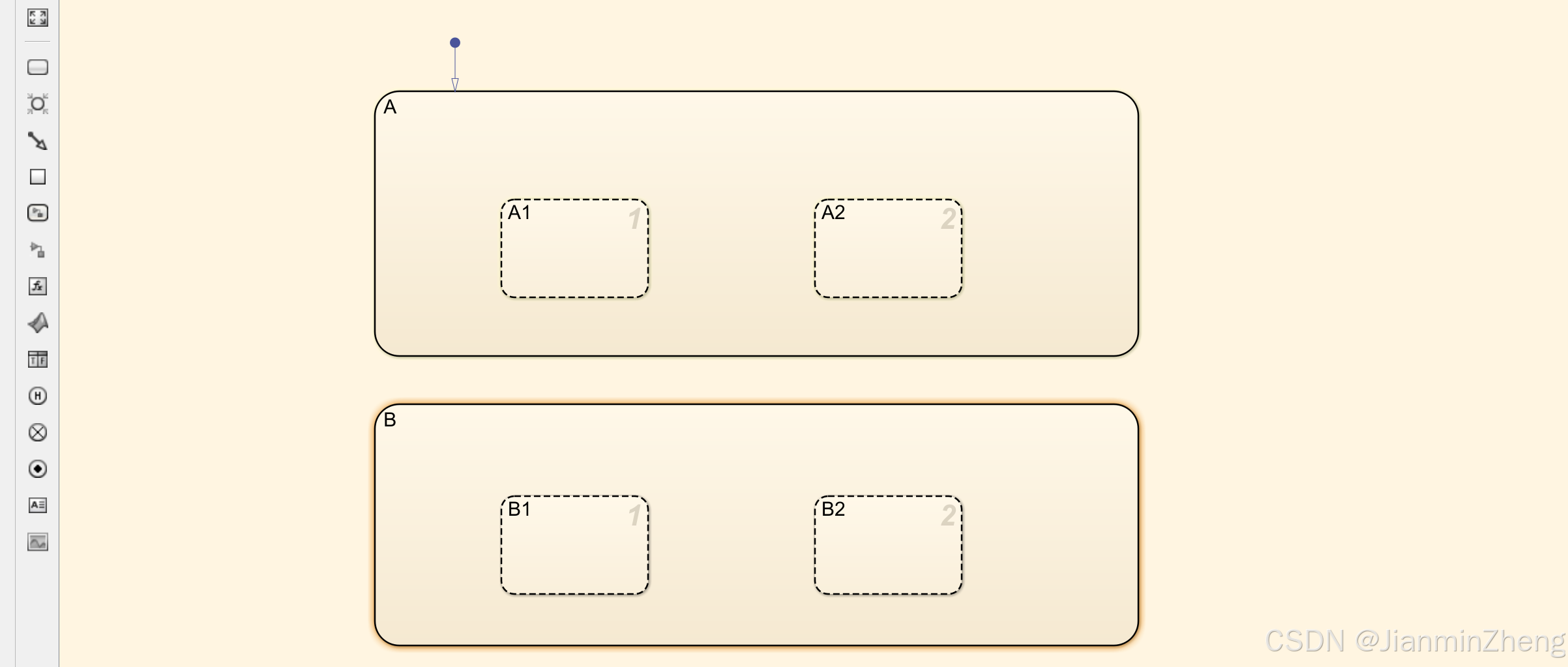

进入chart1，建立两个互斥的状态，同时建立两个并行的状态

A,B并行，A、B内部互斥

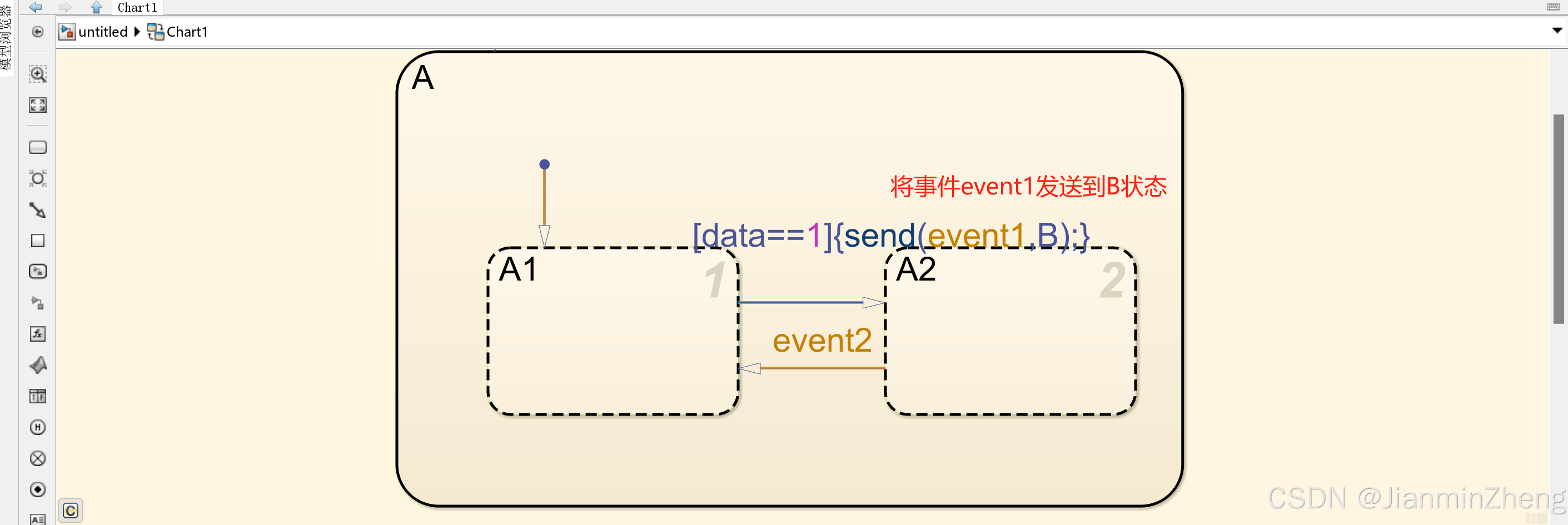

点击闪电选择事件

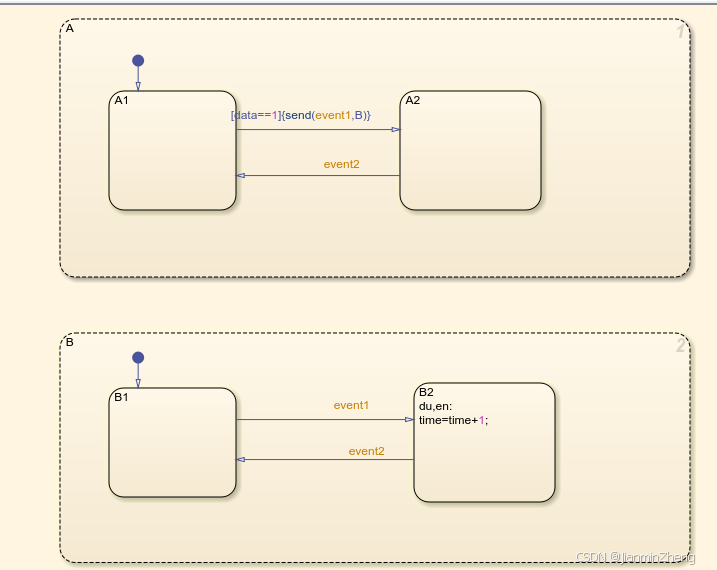

此时，我们希望通过A,B状态并行，让内部的A1\A2,同时转移到B1\B2去

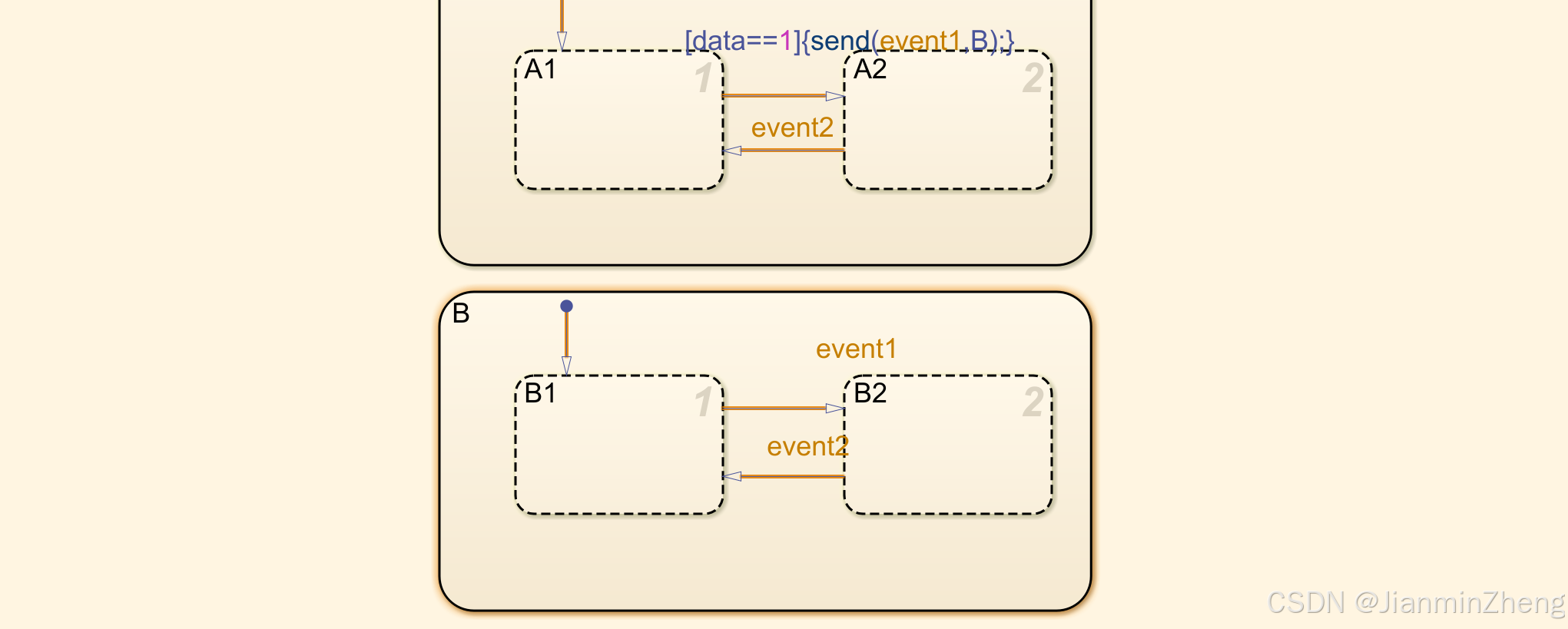

如何保持同步呢？那么就需要发送这个事件，发送到B去，也就是上面的send函数

在B2中添加time的数据，让其进行记录就行

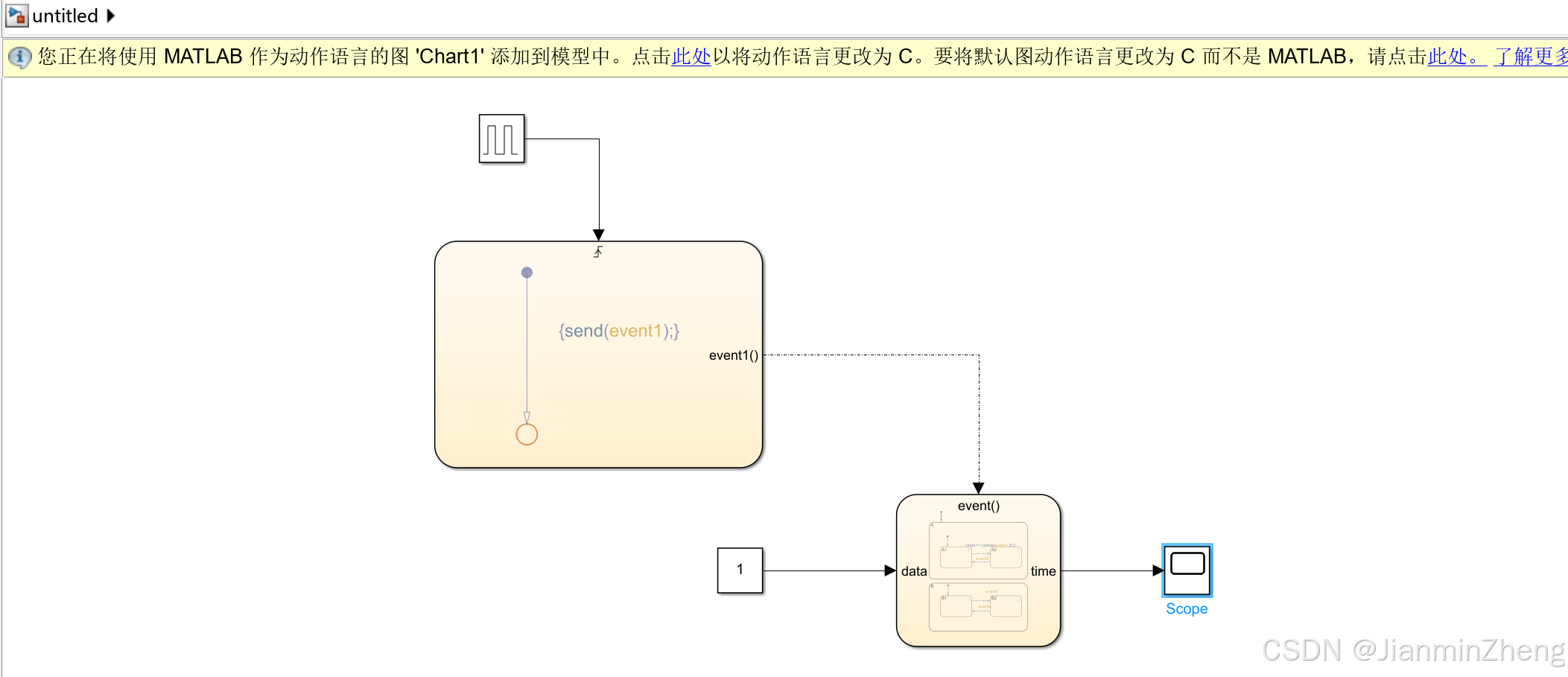

加入scope

点击运行进行仿真

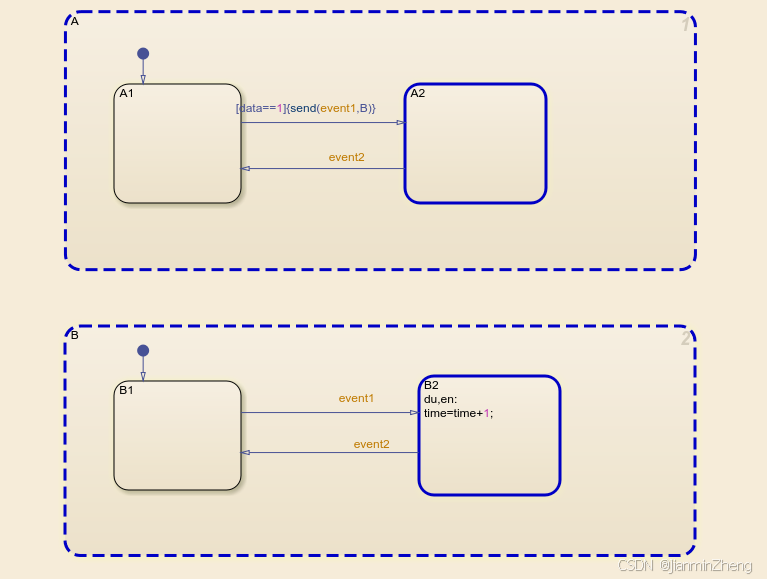

此时可以看出事件已经执行且，状态同步转移了

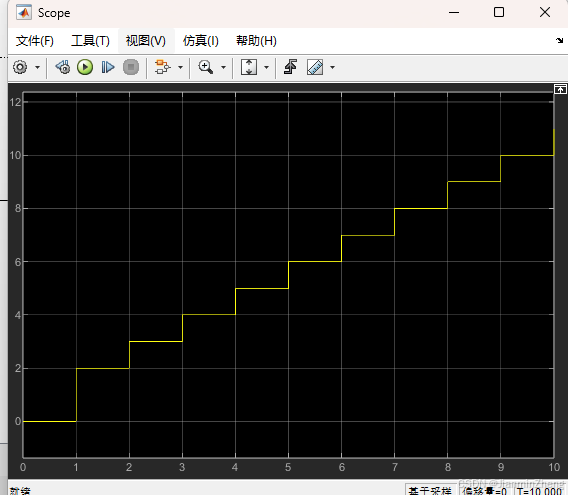

点击示波器可观测time数值的累加
