如何保证PCB孔铜高可靠?

本文介绍了PCB孔铜高可靠性的关键在于沉铜工艺,对比了沉铜工艺与导电胶工艺的优缺点,强调沉铜工艺在保证孔壁铜的结合力和稳定性方面的优势。华秋电子坚持使用沉铜工艺,并通过水平沉铜线提高生产效率和镀层质量。此外,严格执行IPC标准确保孔铜厚度不低于20μm,从而保障PCB的可靠性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

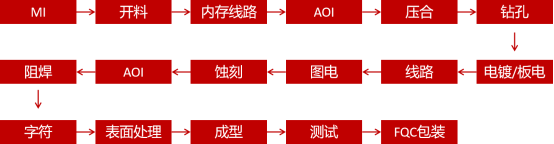

PCB板上电路导通,都是靠线路或过孔来传导的,从PCB制造流程可以看出,PCB完成铜厚是由PCB基铜厚度加板电厚度加图电厚度三部分组成,PCB孔铜厚度,是在两个电镀流程中完成,即全板电镀孔铜的厚度加图形电镀孔铜厚度。如何保证PCB孔铜高可靠呢?这跟PCB板厂工艺、设备、质量管理体系都息息相关。

01

沉铜工艺,PCB孔铜高可靠不二之选

行业内电镀铜的前处理,一般会用沉铜工艺和导电胶工艺,相对于导电胶工艺的低沉本,华秋坚持用高成本的沉铜工艺,来保证PCB的可靠性。

沉铜,也称化学沉铜,其主要原理是采用化学中的置换反应,在孔壁上沉积一层铜,以作为后续电镀铜的导电引线。常规的沉薄铜,它的厚度一般为 0.5μm 左右。沉铜工艺的质量直接关系到生产线路板的品质,是过孔不通,开路不良的主要来源。

沉铜工艺优势:

1、沉铜采用以活化钯为孔壁铜粘结媒介层,将铜离子以嵌入孔壁的方式,使其牢固的与孔壁树脂及内层铜层连接,增加了抗剥离强度。

2、可耐高温288C°10秒3次,且可在+125C°和-25C°高低温环境下持续运行并保证通电畅通。

导电胶工艺缺点:

1、导电胶孔壁/面铜层结合力较差,易导致孔壁铜分离造成孔开路。

2、在高温高湿环境热胀冷缩下其孔壁铜稳定性

### PCB柱孔直径设计规范 在PCB设计中,柱孔的直径设计需综合考虑多个因素,包括但不限于焊接可靠性、机械强度以及制造工艺能力。以下是关于PCB柱孔直径的标准和设计规范: #### 1. 柱孔的基本定义作用 柱孔通常用于连接多层PCB中的信号或电源网络,其主要功能是提供电气导通路径并增强散热效果。为了确保良好的电学特性和机械稳定性,柱孔的直径需要遵循特定的设计准则。 #### 2. 基于制造工艺的能力 PCB制造商通常会对最小钻孔直径设定限制,这取决于板材厚度和加工设备精度。一般情况下,对于常规FR-4材料,推荐的最小钻孔直径为0.3mm至0.4mm[^1]。然而,具体数值还需参照目标工厂的实际生产能力。 #### 3. 焊接可靠性的考量 为了保证焊接质量,柱孔的有效接触面积应足够大以容纳足够的焊料填充量。建议实际应用中的柱孔径至少比对应的焊盘直径小0.1mm以上,从而形成稳定的过盈配合关系[^2]。 #### 4. 特殊应用场景下的调整 当涉及高频信号传输或者高功率电流承载时,则可能需要进一步增大柱孔径来降低寄生参数影响或是提高载流容量。例如,在射频电路中,可能会采用更大尺寸(如0.6mm~1.0mm)的柱孔以便更好地控制阻抗匹配特性[^3]。 ```python # 示例代码展示如何计算适合的柱孔径范围 def calculate_via_diameter(pad_size, tolerance=0.1): """ 计算合适的柱孔径 参数: pad_size (float): 焊盘直径大小(mm) tolerance (float): 安全裕度,默认值为0.1mm 返回: float: 推荐使用的柱孔径 """ via_dia = pad_size - tolerance return max(via_dia, 0.3) # 确保不低于最低可生产规格 example_pad_size = 0.7 recommended_dia = calculate_via_diameter(example_pad_size) print(f"推荐柱孔径:{recommended_dia:.2f}mm") ``` 运行上述函数后得到的结果表明,给定一个0.7mm的焊盘尺寸时,适宜选用约0.6mm作为对应位置处柱孔的理想直径。 #### 5. 总结说明 综上所述,虽然存在通用指导方针帮助确定恰当的柱孔径,但在具体工程项目里仍需结合实际情况作出适当修改。务必咨询所选代工服务商获取他们支持的具体技术指标,并据此优化设计方案。
