1.Mos管驱动电路基本的拓扑

前面在十一篇的时候学习了MOS管的简单的应用，
这一篇继续补充MOS管的驱动电路。

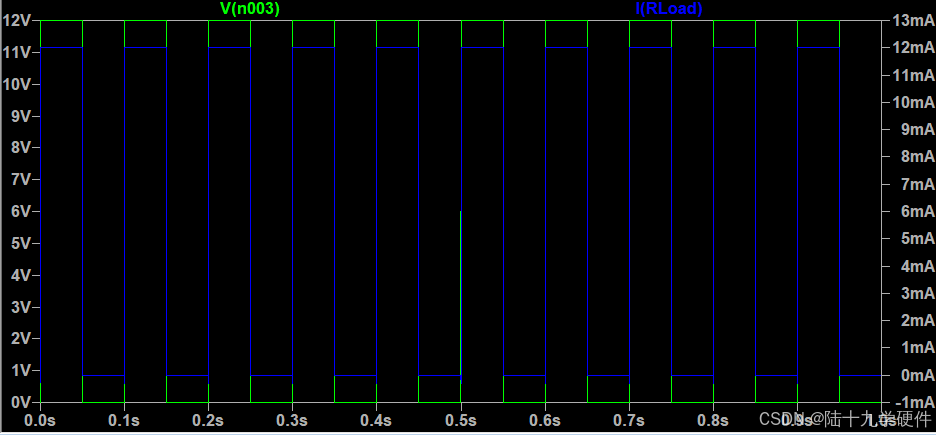

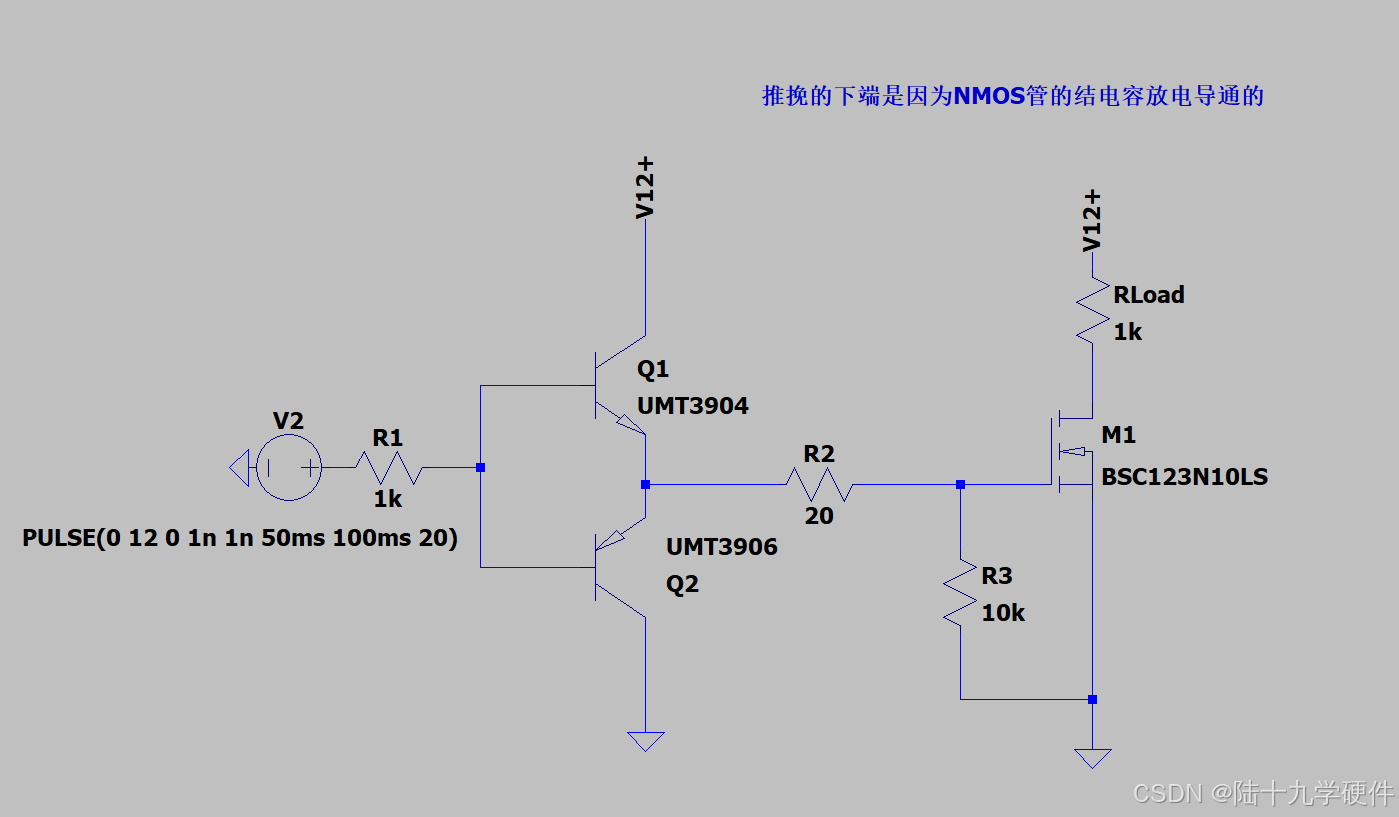

这个电路应该是最基本的电路仿真，先看电路以及仿真结果，以下仿真结果的电压皆为信号发生器提供的波形图。

看仿真结果比较明了，我直接提供了12V的方波，输出我测量负载电阻的电流表示mos管的开关状态。  MOS管的开关是根据方波高低电平控制，高电平打开，低电平关断。

这种一般用在MOS管经常开关的电路中，毕竟叫做MOS管驱动电路

2.单片机控制的MOS管驱动电路

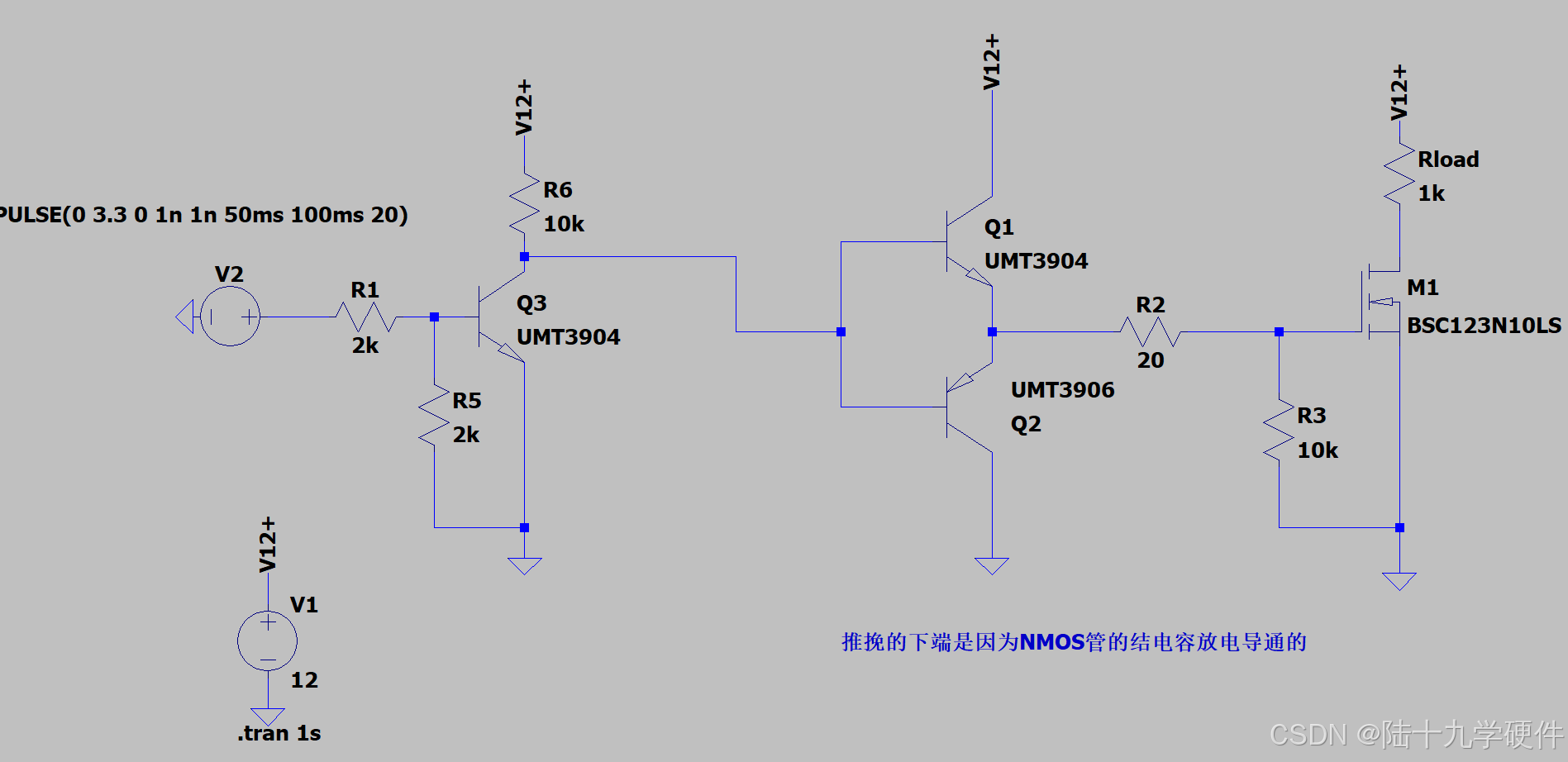

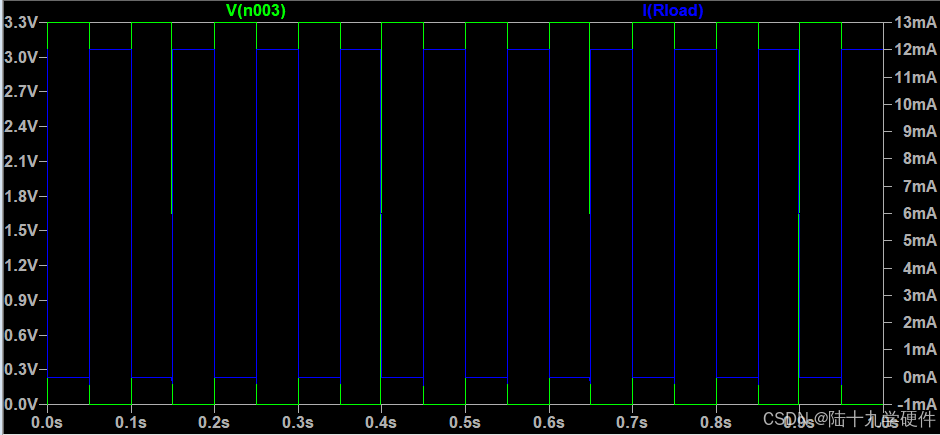

第一种是基本的拓扑，但实际上方波一般从MCU出来只会是3.3V或者5V，所以这个电路还可以继续优化，优化电路以及仿真电路如下图所示。



但实际上这个逻辑是反向的，所以可以继续优化。

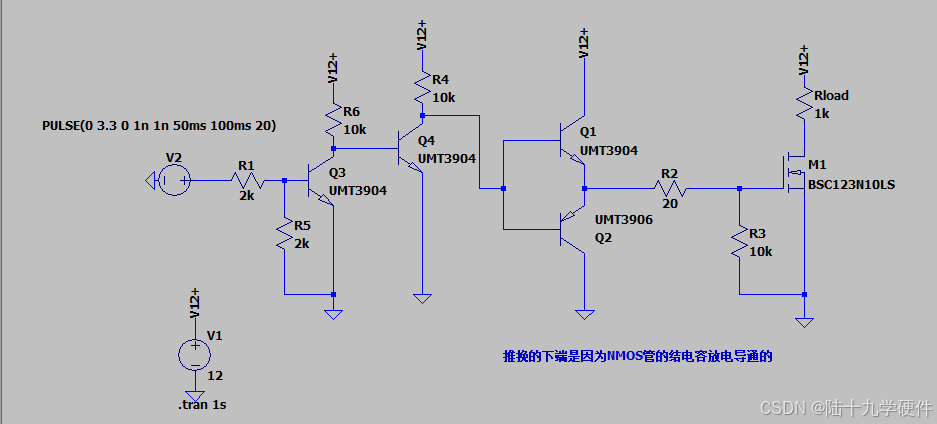

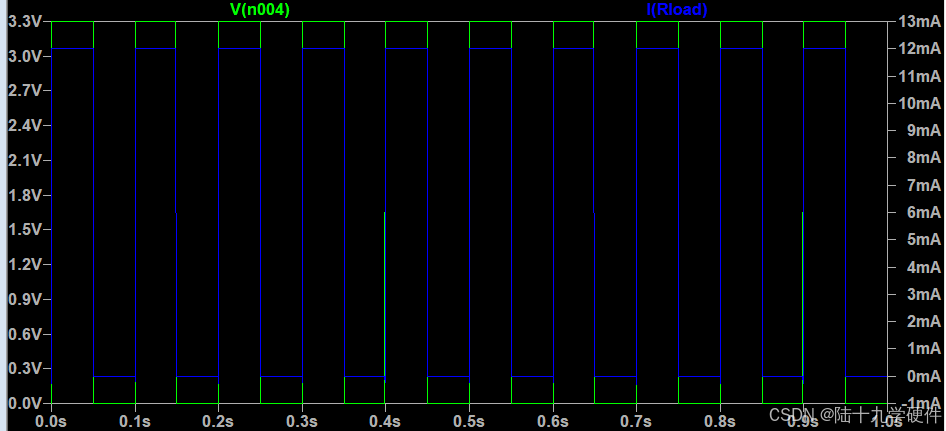

比较容易理解，即再加一路三级管，负负得正就是 正相的。

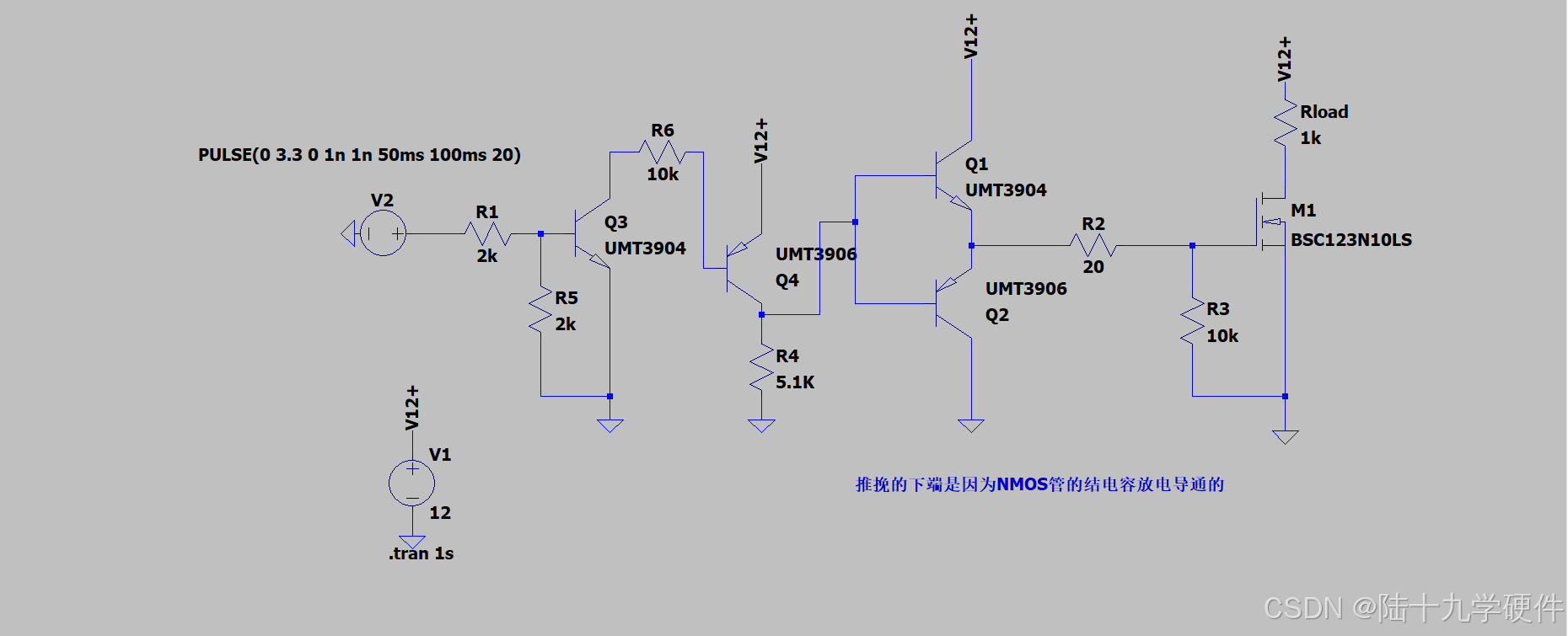

进一步改变，将其中一个Nmos管变为Pmos管，肯定也是可行的，如下图所示

其中R4的取值比较关键，且此电路可以自关断，但是关断时间对比来说较长 ，详细了解可以去看张飞电子
