AHB协议时序及Verilog Demo


【博客首发于微信公众号《漫谈芯片与编程》，欢迎专注一下，多谢大家】

AHB协议用于在片上系统SoC中提供高性能通信，特别适合连接高性能(高带宽和低延迟)高时钟频率的应用，如何CPU,DMA控制器和内存控制器等；
AHB协议特点：
1.高性能：

  • AHB支持单周期总线授权，可以快速响应总线请求；
  • 支持突发传输(burst transfer),可以连接传输多个数据包；

2.多主多从架构：

  • AHB支持多个主设备和多个从设备；每个主设备可以独立发起总线请求；

3.流水线操作

  • AHB协议支持流水线操作，允许在同一时钟周期内进行多个数据传输，提高了总线利用率；

1 AHB协议

1.1 AHB系统

术语：
总线周期：总线周期是总线时间的基本单位，真实就是总线时钟的频率；
总线传输：总线传输在收到从机地址的完成响应后终止；
突发Burst传输：:突发传输定义了一个或多个数据传输，由主线总机发起，在地址空间增加时，传输宽度保持不变。每次传输增加的步长(地址)，由传输大小决定(字节，半字，字)，APB不支持突发传输。
典型的AHB协议系统设计：AHB总线由AHB总线主机master、AHB总线从机slave和infrastructure组成。infrastrucure具体包括：仲裁器、数据多路选择器、地址和控制信号多路选择器和译码器构成；

  • AHB master：master主动发起地址和控制信号；
  • AHB arbiter& Multiplexer:来保证同一时刻只允许一个master处于占用总线状态；
  • AHB decoder:对每次传输进行地址译码并且在传输中包含一个从机选择信号；
  • AHB slave:接收写数据和返回读数据；

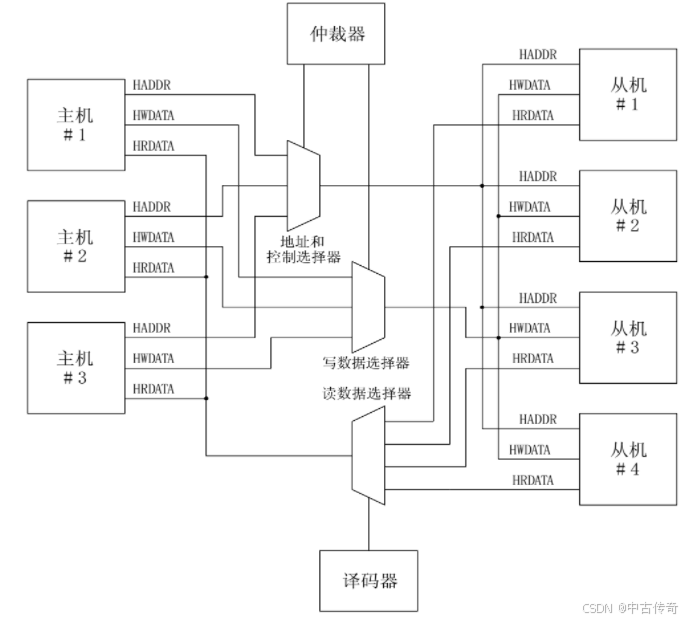

在下图中央多路选择器AHB协议方案中：
在这里插入图片描述

1.所有总线主机设备输出地址和控制信号来指示他们想执行的传输；
2.仲裁器决定哪一个主机能够将它的地址和控制信号+写数据连通到总线上的所有从机；
3.中央译码器来控制来自从机的读数据和应答信号的多路数据选择器；

1.2 AHB相关信号

hclk: 总线时钟；
hrstn:总线复位信号；
//======================
haddr[31:0]: 32位地址总线；
htrans[1:0]: 传输类型：连续、不连续、空闲和忙；
hwrite: 高：写传输；低：读传输；
hsize[2:0]: 表示传输大小–0…7,分别对应8bits(byte), 16bits(halfword),32bits(word),64bits, 128bits,256bits, 512bits,1024bits；必须小于数据总线的位宽
hburst[2:0]:表示传输是否组成了突发的一部分。支持4个，8个，16个节拍的突发传输，突发传输可以使增量或回环。
hprot[3:0]: 保护控制–提供总线访问的附加信息，主要是给希望执行某种保护级别的模块使用；例如：保护模式访问或者用户模式访问；
hwdata[31:0]: 写数据–写操作期间：主机向从机发起的写数据；
hselx: 从机选择；
hrdata: 读数据–从机–读操作期间：从机向主机传输的数据；
hready: hready为高时表示总线上的传输已完成；
hresp[1:0]: 传输影响转态：OKEY,ERROR,RETRYh和SPLIT；

1.3 AHB总线操作

在一次 AMBA AHB 传输开始之前总线主机必须被授予访问总线；过程开始于总线主机向仲裁器断言一个请求信号。仲裁器指示主机何时能够被授予使用总线。被授权的总线主机通过驱动地址和控制信号来发起一次 AMBA AHB 传输。这些信号提供关于地址、方向和传输宽度的信息，以及表示传输类型是否为一次突发传输的部分。

1.3.1 AHB基本传输

AHB基本传输包括两个部分：
1.地址相位：持续一个周期；
2.数据相位：无反压时持续一个周期，HREADY信号反压时需要维持多个周期。

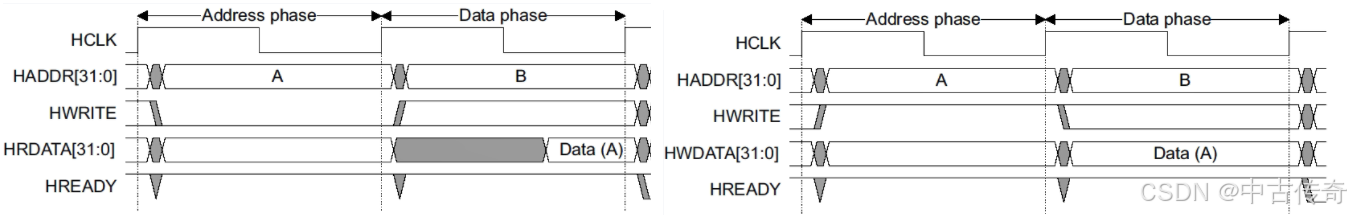

无等待传输即无反压情况下：读操作和写操作；


这上面也可以看到流水线的；haddress和hwdata/hrdata的连续流水；

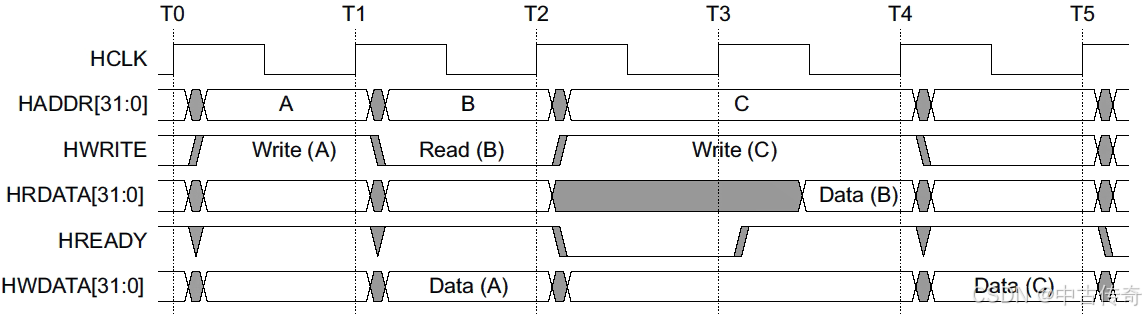

**有等待传输(有反压)情况下：**所谓反压就是slave未把HREADY拉高，表示忙碌，因此这笔数据传输不下去，只能维持着;直到HREADY拉高，表示这笔数据传输下去了。在反压时，地址周期需要保持，因此也叫等待传输。


A传输和C传输都是0等待周期，地址相位在T1时刻被采样后，T2时刻写数据就有效。
B传输是1等待周期，地址相位在T2时刻被采样后，T3时刻HREADY为低，这笔传输需要维持住。
C传输在T3时刻给出，但B传输未完成，T4时刻才完成，所以C传输也是等到T4时刻address生效,T5时刻被采样；

1.3.2 突发传输

突发传输是允许master在一次请求中连续传输多个数据项，而不是每一次请求只传输一个数据项，主设备在每次传输后自动递增地址，以便访问下一个连续的地址，这种传输方式减少了总线请求的次数，从而提高了总线利用率和数据传输速率；
突发传输类型：突发传输可以是递增（Incrementing）、回环（Wrapping）模式、固定Fixed模式;

  • INCR：地址递增：例如：如果起始地址是 0x1000，突发长度为 4，那么传输的地址将是 0x1000, 0x1004, 0x1008, 0x100C。
  • WRAP:地址在达到某个边界后回绕; 例如：如果起始地址是 0x1000，突发长度为 4，包裹边界为 16 字节（4 个 32 位字），那么传输的地址将是 0x1000, 0x1004, 0x1008, 0x100C，然后回绕到 0x1000。应用场景：主要应用在Cache操作中，因为cache是按照cache line进行操作，采用wrap传输可以方便的实现从内存中取回整个cache line。
  • FIXED：在固定地址突发传输中，所有传输都使用相同的地址。例如，如果起始地址是 0x1000，突发长度为 4，那么所有传输的地址都是 0x1000。应用场景：主要应用在FIFO的传输中，因为FIFO为先入先出，只需要往同一个地址写数据即可。（AXI中存在FIXED传输）；

    结合Hburst的8种突发操作；
    Hburst[2:0] Type 描述
    000 SINGLE 单一传输
    001 INCR 未指定长度的增量突发
    010 WRA4 4拍回环突发
    011 INCR4 4拍增量突发
    100 WRAP8 8拍回环突发
    101 INCR8 8拍增量突发
    110 WRAP16 16拍回环突发
    111 INCR16 16拍增量突发

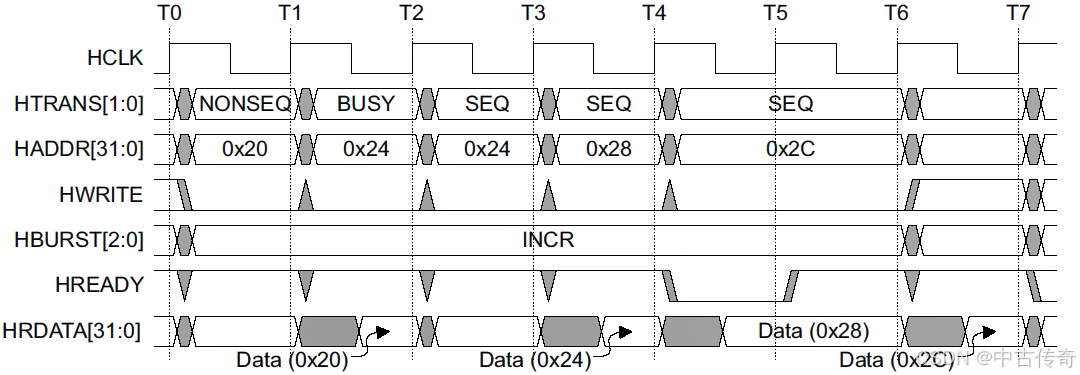

下图表示了Htrans的作用：


该时序图阐释：表示一个突发类型为INCR的突发操作；
T0-T1: 由NONSEQ传输开始一个4拍的读操作
T1-T2: Master不能立即执行突发传输种的第二次传输，所以使用BUSY来延迟下一拍传出；注意此时地址已经是下次传输的地址，但相关信号继续保持到下一拍；但与此同时，slave提供第一拍的读数据；
T2-T3: master开始第二次传输，因此该htrans是seq，并忽略该拍下的hrdata;
T3-T4: master执行第三此传输，提供好地址，并slave返回第二次的传输rdata;
T4-T5: master执行最后一拍传输；slave无法提供第三次的hrdata，因此拉低hready一拍等待状态；
T5-T6: slave提供第三拍的数据，并且hready拉高；
T6-T7: slave提供最后一拍的读数据；

突发传输长度：可以指定传输的长度，即连续访问的地址数量。这个长度可以在传输开始前由主设备设置。

1.3.2 突发传输控制

突发传输由以下信号控制：

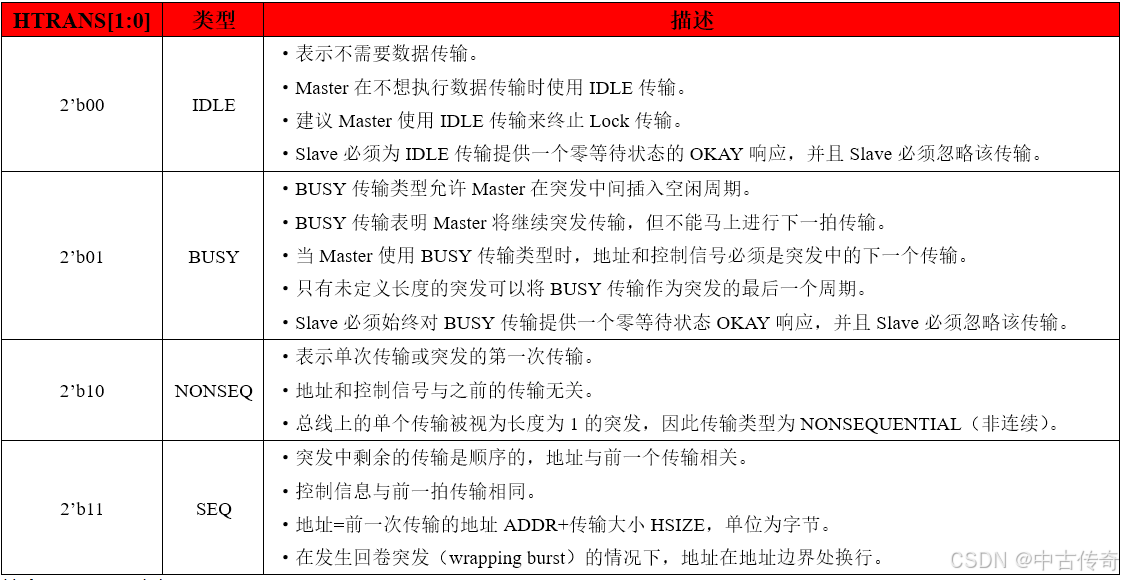

HTRANS：传输类型，指示当前传输是单次传输还是突发传输。

* IDLE：空闲状态。
* BUSY：忙碌状态。
* NONSEQ：非顺序传输。
* SEQ：顺序传输（用于突发传输）。

HBURST：突发类型，指示突发传输的类型（如 INCR、WRAP 等）。
HADDR：起始地址，指示突发传输的起始地址。
HWDATA/HWDATA：写数据/读数据，用于传输的数据。
HSIZE：数据大小，指示每个数据项的大小（如 8 位、16 位、32 位等）。HSIZE设置的传输大小必须≤数据总线的位宽。例如32位数据总线只能配置为b000、b001、b010；HSIZE信号和HBURST信号共同决定了Wrap Burst传输的地址边界。

一个传输HBURST为WRAP4，HSIZE为word（4 Byte），那它会在16 Byte边界上发生回卷。如果突发的起始地址是0x34，那么它的传输地址变化是：0x34、0x38、0x3C、0x30。

1.3.4 ahb_2_apb Demo代码

在这里在网上找了一个ahb_slave_2_apb_master的代码示例：

`timescale 1ns / 1ps

module ahb_to_apb #(
	// Parameter to define address width
	// 16 = 2^16 = 64KB APB address space
	parameter				   ADDRWIDTH = 16,
	parameter				   REGISTER_RDATA = 1,
	parameter				   REGISTER_WDATA = 0
)
(
	//----------------------------------
	// IO Declarations
	//----------------------------------
	input  wire				 HCLK, // Clock
	input  wire				 HRESETn, // Reset
	input  wire				 PCLKEN, // APB clock enable signal

	input  wire				 HSEL, // Device select
	input  wire [ADDRWIDTH-1:0] HADDR, // Address
	input  wire [1:0]		   HTRANS, // Transfer control
	input  wire [2:0]		   HSIZE, // Transfer size
	input  wire [3:0]		   HPROT, // Protection control
	input  wire				 HWRITE, // Write control
	input  wire				 HREADY, // Transfer phase done
	input  wire [31:0]		  HWDATA, // Write data

	output reg				  HREADYOUT, // Device ready
	output wire [31:0]		  HRDATA, // Read data output
	output wire				 HRESP, // Device response
	// APB Output
	output wire [ADDRWIDTH-1:0] PADDR, // APB Address
	output wire				 PENABLE, // APB Enable
	output wire				 PWRITE, // APB Write
	output wire [3:0]		   PSTRB, // APB Byte Strobe
	output wire [2:0]		   PPROT, // APB Prot
	output wire [31:0]		  PWDATA, // APB write data
	output wire				 PSEL, // APB Select

	output wire				 APBACTIVE, // APB bus is active, for clock gating of APB bus
	// APB Input
	input  wire [31:0]		  PRDATA, // Read data for each APB slave
	input  wire				 PREADY, // Ready for each APB slave
	input  wire				 PSLVERR // Error state for each APB slave
);

	//----------------------------------
	// Variable Declarations
	//----------------------------------
	reg  [ADDRWIDTH-3:0]		addr_reg; // Address sample register
	reg						 wr_reg; // Write control sample register
	reg  [2:0]				  state_reg; // State for finite state machine

	reg  [3:0]				  pstrb_reg; // Byte lane strobe register
	wire [3:0]				  pstrb_nxt; // Byte lane strobe next state
	reg  [1:0]				  pprot_reg; // PPROT register
	wire [1:0]				  pprot_nxt; // PPROT register next state

	wire						apb_select; // APB bridge is selected
	wire						apb_tran_end; // Transfer is completed on APB
	reg  [2:0]				  next_state; // Next state for finite state machine
	reg  [31:0]				 rwdata_reg; // Read/Write data sample register

	wire						reg_rdata_cfg; // REGISTER_RDATA paramater
	wire						reg_wdata_cfg; // REGISTER_WDATA paramater

	reg						 sample_wdata_reg; // Control signal to sample HWDATA

	//----------------------------------
	// Local Parameter Declarations
	//----------------------------------
	// State machine
	localparam				  ST_BITS = 3;

	localparam [ST_BITS-1:0]	ST_IDLE	  = 3'b000; // Idle waiting for transaction
	localparam [ST_BITS-1:0]	ST_APB_WAIT  = 3'b001; // Wait APB transfer
	localparam [ST_BITS-1:0]	ST_APB_TRNF  = 3'b010; // Start APB transfer
	localparam [ST_BITS-1:0]	ST_APB_TRNF2 = 3'b011; // Second APB transfer cycle
	localparam [ST_BITS-1:0]	ST_APB_ENDOK = 3'b100; // Ending cycle for OKAY
	localparam [ST_BITS-1:0]	ST_APB_ERR1  = 3'b101; // First cycle for Error response
	localparam [ST_BITS-1:0]	ST_APB_ERR2  = 3'b110; // Second cycle for Error response
	localparam [ST_BITS-1:0]	ST_ILLEGAL   = 3'b111; // Illegal state

	//----------------------------------
	// Start of Main Code
	//----------------------------------
	// Configuration signal
	assign reg_rdata_cfg = (REGISTER_RDATA == 0) ? 1'b0 : 1'b1;
	assign reg_wdata_cfg = (REGISTER_WDATA == 0) ? 1'b0 : 1'b1;

	// Generate APB bridge select
	assign apb_select = HSEL & HTRANS[1] & HREADY;
	// Generate APB transfer ended
	assign apb_tran_end = (state_reg == 3'b011) & PREADY;

	assign pprot_nxt[0] =  HPROT[1]; // (0) Normal, (1) Privileged
	assign pprot_nxt[1] = ~HPROT[0]; // (0) Data, (1) Instruction

	// Byte strobe generation
	// - Only enable for write operations
	// - For word write transfers (HSIZE[1]=1), all byte strobes are 1
	// - For hword write transfers (HSIZE[0]=1), check HADDR[1]
	// - For byte write transfers, check HADDR[1:0]
	assign pstrb_nxt[0] = HWRITE & ((HSIZE[1])|((HSIZE[0])&(~HADDR[1]))|(HADDR[1:0]==2'b00));
	assign pstrb_nxt[1] = HWRITE & ((HSIZE[1])|((HSIZE[0])&(~HADDR[1]))|(HADDR[1:0]==2'b01));
	assign pstrb_nxt[2] = HWRITE & ((HSIZE[1])|((HSIZE[0])&( HADDR[1]))|(HADDR[1:0]==2'b10));
	assign pstrb_nxt[3] = HWRITE & ((HSIZE[1])|((HSIZE[0])&( HADDR[1]))|(HADDR[1:0]==2'b11));

	// Sample control signals
	always @(posedge HCLK or negedge HRESETn)
	begin
		if (~HRESETn) begin
			addr_reg  <= {(ADDRWIDTH-2){1'b0}};
			wr_reg	<= 1'b0;
			pprot_reg <= {2{1'b0}};
			pstrb_reg <= {4{1'b0}};
		end
		else if (apb_select) begin // Capture transfer information at the end of AHB address phase
			addr_reg  <= HADDR[ADDRWIDTH-1:2];
			wr_reg	<= HWRITE;
			pprot_reg <= pprot_nxt;
			pstrb_reg <= pstrb_nxt;
		end
	end

	// Sample write data control signal
	// Assert after write address phase, deassert after PCLKEN=1
	wire sample_wdata_set = apb_select & HWRITE & reg_wdata_cfg;
	wire sample_wdata_clr = sample_wdata_reg & PCLKEN;

	always @(posedge HCLK or negedge HRESETn)
	begin
		if (~HRESETn)
			sample_wdata_reg <= 1'b0;
		else if (sample_wdata_set | sample_wdata_clr)
			sample_wdata_reg <= sample_wdata_set;
	end

	// Generate next state for FSM
	// Note : case 3'b111 is not used.  The design has been checked that
	//		this illegal state cannot be entered using formal verification.
	always @(state_reg or PREADY or PSLVERR or apb_select or reg_rdata_cfg or
			PCLKEN or reg_wdata_cfg or HWRITE)
	begin
		case (state_reg)
			// Idle
			ST_IDLE : begin
				if (PCLKEN & apb_select & ~(reg_wdata_cfg & HWRITE))
					next_state = ST_APB_TRNF; // Start APB transfer in next cycle
				else if (apb_select)
					next_state = ST_APB_WAIT; // Wait for start of APB transfer at PCLKEN high
				else
					next_state = ST_IDLE; // Remain idle
			end
			// Transfer announced on AHB, but PCLKEN was low, so waiting
			ST_APB_WAIT : begin
				if (PCLKEN)
					next_state = ST_APB_TRNF; // Start APB transfer in next cycle
				else
					next_state = ST_APB_WAIT; // Wait for start of APB transfer at PCLKEN high
			end
			// First APB transfer cycle
			ST_APB_TRNF : begin
				if (PCLKEN)
					next_state = ST_APB_TRNF2;   // Change to second cycle of APB transfer
				else
					next_state = ST_APB_TRNF;   // Change to state-2
			end
			// Second APB transfer cycle
			ST_APB_TRNF2 : begin
				if (PREADY & PSLVERR & PCLKEN) // Error received - Generate two cycle
					// Error response on AHB by
					next_state = ST_APB_ERR1; // Changing to state-5 and 6
				else if (PREADY & (~PSLVERR) & PCLKEN) begin // Okay received
					if (reg_rdata_cfg)
						// Registered version
						next_state = ST_APB_ENDOK; // Generate okay response in state 4
					else
						// Non-registered version
						next_state = {2'b00, apb_select}; // Terminate transfer
				end
				else // Slave not ready
					next_state = ST_APB_TRNF2; // Unchange
			end
			// Ending cycle for OKAY (registered response)
			ST_APB_ENDOK : begin
				if (PCLKEN & apb_select & ~(reg_wdata_cfg & HWRITE))
					next_state = ST_APB_TRNF; // Start APB transfer in next cycle
				else if (apb_select)
					next_state = ST_APB_WAIT; // Wait for start of APB transfer at PCLKEN high
				else
					next_state = ST_IDLE; // Remain idle
			end
			// First cycle for Error response
			ST_APB_ERR1 :
				next_state = ST_APB_ERR2; // Goto 2nd cycle of error response
			// Second cycle for Error response
			ST_APB_ERR2 : begin
				if (PCLKEN & apb_select & ~(reg_wdata_cfg & HWRITE))
					next_state = ST_APB_TRNF; // Start APB transfer in next cycle
				else if (apb_select)
					next_state = ST_APB_WAIT; // Wait for start of APB transfer at PCLKEN high
				else
					next_state = ST_IDLE; // Remain idle
			end
			default : // Not used
				next_state = 3'bxxx; // X-Propagation
		endcase
	end

	// Registering state machine
	always @(posedge HCLK or negedge HRESETn)
	begin
		if (~HRESETn)
			state_reg <= 3'b000;
		else
			state_reg <= next_state;
	end

	// Sample PRDATA or HWDATA
	always @(posedge HCLK or negedge HRESETn)
	begin
		if (~HRESETn)
			rwdata_reg <= {32{1'b0}};
		else
			if (sample_wdata_reg & reg_wdata_cfg & PCLKEN)
				rwdata_reg <= HWDATA;
			else if (apb_tran_end & reg_rdata_cfg & PCLKEN)
				rwdata_reg <= PRDATA;
	end

	// Connect outputs to top level
	assign PADDR   = {addr_reg, 2'b00}; // from sample register
	assign PWRITE  = wr_reg;			// from sample register
	// From sample register or from HWDATA directly
	assign PWDATA  = (reg_wdata_cfg) ? rwdata_reg : HWDATA;
	assign PSEL	= (state_reg == ST_APB_TRNF) | (state_reg == ST_APB_TRNF2);
	assign PENABLE = (state_reg == ST_APB_TRNF2);
	assign PPROT   = {pprot_reg[1], 1'b0, pprot_reg[0]};
	assign PSTRB   = pstrb_reg[3:0];

	// Generate HREADYOUT
	always @(state_reg or reg_rdata_cfg or PREADY or PSLVERR or PCLKEN)
	begin
		case (state_reg)
			ST_IDLE	  : HREADYOUT = 1'b1; // Idle
			ST_APB_WAIT  : HREADYOUT = 1'b0; // Transfer announced on AHB, but PCLKEN was low, so waiting
			ST_APB_TRNF  : HREADYOUT = 1'b0; // First APB transfer cycle
			// Second APB transfer cycle:
			// if Non-registered feedback version, and APB transfer completed without error
			// Then response with ready immediately. If registered feedback version,
			// wait until state_reg == ST_APB_ENDOK
			ST_APB_TRNF2 : HREADYOUT = (~reg_rdata_cfg) & PREADY & (~PSLVERR) & PCLKEN;
			ST_APB_ENDOK : HREADYOUT = reg_rdata_cfg; // Ending cycle for OKAY (registered response only)
			ST_APB_ERR1  : HREADYOUT = 1'b0; // First cycle for Error response
			ST_APB_ERR2  : HREADYOUT = 1'b1; // Second cycle for Error response
			default	  : HREADYOUT = 1'bx; // x propagation (note :3'b111 is illegal state)
		endcase
	end

	// From sample register or from PRDATA directly
	assign HRDATA = (reg_rdata_cfg) ? rwdata_reg : PRDATA;
	assign HRESP  = (state_reg == ST_APB_ERR1) | (state_reg == ST_APB_ERR2);

	assign APBACTIVE = (HSEL & HTRANS[1]) | (|state_reg);

endmodule

【REF】
1.https://www.cnblogs.com/xianyuIC/p/17301009.html
2.https://blog.csdn.net/qq_33300585/article/details/128683551
3.https://www.cnblogs.com/wzx19970918/p/15729032.html
4.https://www.cnblogs.com/sjtu-zsj-990702/p/17251396.html
5.https://ee.ac.cn/index.php/archives/600.html

AHB协议中文版
05-30
AMBA® 3 AHB-Lite 协议，中文版。AMBA AHB-Lite是面向高性能的可综合设计，提供了一个总线接口来支持Master并提供高操作带宽。最普通的AHB-Lite从器件是内存器件，外部存储器接口和高带宽外围器件。虽然低带宽外围器件可以连接到AHB-Lite，但从系统性能考虑，应当连接到APB总线上，可以通过APB桥接实现。
ahb总线协议主机_FPGA奈克斯特——AMBA（AHB）时序
weixin_34869021的博客
01-04 868
我们说回AHB总线。我们讲的总线传输就是主机通过总线与从机的联络，其具体的操作是：在每一次传输开始之前，总线主机向仲裁器断言一个申请信号，仲裁器会回复主机核实可以使用总线。主线得到授权之后通过驱动地址和控制信号来发起一次 AMBA AHB 传输。这些信号提供关于地址、方向和传输宽度的信息，以及表示传输类型是否为一次突发传输的部分。地址不长期有效所以所有从机必须在这个时段（传输地址时）采样地址。然而...
AMBA总线（2）—— AHB协议
cy413026的博客
03-20 348
AHB5手册的最后一章是User信号，分为HAUSER、HWUSER、HRUSER三组，但协议开头就说：“通常本规范建议不使用User信号。AHB协议没有定义这些信号的功能，如果两个组件以不兼容的方式使用相同的User信号，就会导致互操作性问题。”啊这……在章节后面，手册又说道：“建议在互连上包含User信号，但是没有要求在Master或Slave上包含它们。该规范建议互连组件包括对User信号的支持，以便它们可以在Master和Slave之间传递。
AHB时序图
weixin_45074094的博客
03-02 763
简单传输 等待传输
AMBA总线—AHB总线协议详解
little_ox的博客
07-01 1万+
一、典型AMBA系统 AHB总线的强大之处在于它可以将微控制器CPU、高带宽的片上RAM、高带宽的外部存储器接口、DMA总线master、各种拥有AHB接口的控制器等连接起来构成一个独立的完成SOC系统，不仅如此，还可以通过AHB-APB桥来连接APB总线系统。 AHB可以成为一个完成的SOC芯片的骨架 二、AHB总线简介 1、AHB总线组成 完成的AHB总线由四个部分构成： ==AHB主设备Master：==发起一次读/写操作，某时刻只允许一个主设备使用总线 ==AHB从设备Slave：==响应一次读
AHB总线协议
热门推荐
ivy_reny的专栏
09-30 8万+
1. 简介         AHB总线规范是AMBA总线规范的一部分，AMBA总线规范是ARM公司提出的总线规范，被大多数SoC设计采用，它规定了AHB (Advanced High-performance Bus)、ASB (Advanced System Bus)、APB (Advanced Peripheral Bus)。AHB用于高性能、高时钟频率的系统结构，典型的应用如ARM核与系统内
AHB总线传输（时序）
weixin_44969124的博客
12-11 7416
信号名 含义 源 I O 描述 HCLK 总线时钟 clock source 各module 总线时钟，上升沿采样 HRESETn 复位 reset controller 各module 总线复位，低电平有效 HADDR[31:0] 地址总线 Master decoder；mux to slave；arbiter 32位系统地址总线 HTRANS[1:0] 传送类型 Master mux to slave 当前传输类型NONSEQ, SEQ, IDLE, BUSY HWRITE 传送方向 Master mu
AHB协议详细介绍/时序/信号名
fyyysun的博客
08-11 2204
作者：阿锋聊数字AMBA的AHB总线是一个高性能总线，它可以包括masters, interconnects 和 slaves。多数的AHB Slave设备包括，memory设备、外部memory接口和高性能外设。如果你想连接低速设备，可以考虑使用低速总线，例如APB总线。AHB总线还支持多Master的设计，你可以使用interconnect组件连接多个主，interconnect组件提供了仲裁器和路由机制。​ 下图举例了一个一主三从的互联结构，图中未展示所有信号。
AHB总线介绍及其时序图
muyiwushui的博客
09-09 1万+
AHB总线简介 AHB是新一代的AMBA总线，旨在解决高性能可综合设计的要求。它是一种高性能的系统总线，能够支持多总线master，提供高带宽操作。AMBA AHB实现高性能、高时钟频率系统所需的功能，包括: 突发传输 拆分transactions 当时钟周期mater切换 单时钟沿操作 non-tristate实现 更宽的数据总线配置(64/128位)。 AHB总线和ASB/APB可以通过bridge有效连接，这使得现有的设计能够轻松集成； AHB设计可能包含一个或者多个...
AHB协议
sinat_41774721的博客
01-28 1万+
文章目录什么是AHB总线协议AHB总线组成AHB信号描述AHB传输Bust传输 AMBA高级处理器总线架构，不同的速率要求构成了高性能SOC设计的通信标准: AHB高级高性能总线 APB高级外围总线 AXI高级可拓展接口 什么是AHB总线协议 AHB：主要是针对高速率、高频宽及快速系统模块所设计的总线，可以连接在如微处理器、芯片上或芯片外的内存模块和DMA等高效率总线。AHB可以成为一个完整独立的SOC芯片的骨架，不仅如此还可以通过AHB-APB桥来连接APB总线系统。 特点： 高速总线，高性能 2级
AHB总线下的slave ram的verilog代码.rar
09-01
在这个"AHB总线下的slave ram的verilog代码.rar"压缩包中，我们可以找到一个关于如何在AHB总线下实现从设备（slave）RAM的Verilog代码示例。 Verilog是一种硬件描述语言（HDL），广泛用于数字电路的设计、验证和...
AHB2-master_ahbvipuvm_ambaahb_UVM_ahbuvm_UVMAHB
09-11
`ahbvipuvm` 是一个专为AMBA AHB设计的UVM验证组件库，它包含了必要的类和任务，用于模拟和验证AHB协议的正确执行。这些组件通常包括主（Master）和从（Slave）端口，以及总线仲裁器、数据一致性检查器等关键模块。...
ahb总线协议verilog代码
11-21
在Verilog语言中编写AHB协议的代码通常涉及到模块设计、信号声明、事务管理和仲裁等部分。 以下是一个简单的AHB接口模块的示例代码框架： ```verilog module AHB_Controller ( input wire clk, input wire reset...
amba3ahb lite协议的大小端模式怎么理解，并给出代码示例
最新发布
03-26
好的，我现在要解决用户关于AMBA3 AHB-Lite协议中大小端模式的问题，并给出代码示例。首先，我需要回忆一下大小端模式的基本概念。大端模式是高位字节存储在低地址，小端模式则是低位字节存储在低地址。这在数据传输...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
