显示面板背光省电技术--CABC && LABC

目录

一、概述

二、LABC（Light Adaptive Brightness Control）

原理

设计

应用

三、CABC(ContentAdaptive Brightness Control)

原理

设计

应用

四、差异性

差异总结

---

一、概述

        手机背光省电技术主要围绕着降低屏幕显示过程中的能耗，特别是针对使用背光源的显示技术（如LCD屏幕）进行优化。以下是一些关键的背光省电技术概述：

1. 环境光适应技术（LABC/Light Adaptive Brightness Control）：通过内置的光传感器监测周围环境的光线强度，并据此自动调节屏幕背光的亮度。在光线较暗的环境中降低屏幕亮度，反之则适度增加，以此节省电力并保护用户视力。
2. 内容自适应亮度控制（CABC/Content Adaptive Brightness Control）：分析屏幕上显示的内容，根据图像的明暗程度动态调整背光强度。例如，在显示黑暗场景时减少背光，从而节省电力。
3. OLED屏幕自发光特性：不同于LCD，OLED屏幕的每个像素都可以自发光，不需要背光源。在显示黑色时，对应的像素完全关闭，实现真正的黑色并节省能源。深色模式在这种屏幕上能显著省电。
4. 局部调光技术：在一些高端的LCD或OLED屏幕上，通过局部调节背光区域的亮度来适应屏幕内容的亮度分布，仅对需要的地方提供足够的背光，减少不必要的能耗。
5. 背光电路优化：改进背光电路设计，比如使用更高效的LED元件，或采用并联LED背光设计，结合智能控制电路，实现更精细的亮度控制和节能效果。
6. 白光LED与量子点技术：使用高效白光LED配合量子点膜片，提高色彩纯度同时降低所需背光强度，从而节省电力。
7. 软件优化：操作系统级的省电模式，例如在不活跃状态下自动降低屏幕刷新率或背光强度，以及智能识别用户习惯，适时调整屏幕设置。

        这些技术的综合运用旨在平衡视觉体验与电池续航，随着技术的发展，未来的背光省电技术将更加高效和智能化。

---

二、LABC（Light Adaptive Brightness Control）

       顾名思义即是根据环境光的变化来控制背光亮度。 人眼的瞳孔会随着环境的亮度而缩放，来控制进入人眼的光亮，当环境光亮度大时，瞳孔会缩小使进光量变小，相反的，当周围环境的亮度变低时，瞳孔会放大使进光量变大，看清更多的东西。利用这个特性，在环境光较暗时，适当降低背光亮度，不会影响图片在人眼中的视觉效果，从而起到降低背光功耗的目的。

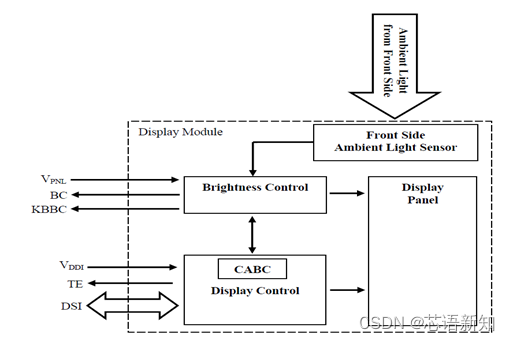

        LABC（Light Adaptive Brightness Control）是一种智能调节屏幕亮度的技术，主要用于优化显示设备的能效和用户体验。这项技术通过集成在显示驱动集成电路（IC）中的环境光传感器或外部连接的光传感器来实现，能够根据周围环境光线的强度自动调整屏幕背光的亮度，从而达到节省电力和提升视觉舒适度的目的。以下是LABC功能的详细说明：

原理

1. 环境光检测：LABC系统的核心是一个或多个光传感器，这些传感器通常位于设备的前部，可以感知环境光线的强度。传感器将接收到的光信号转换为电信号，并将此信息传递给显示驱动芯片。
2. 亮度调节算法：显示驱动芯片内嵌有处理单元，它接收到来自光传感器的信号后，会运行一套预设的算法。这些算法根据当前的环境光线水平，计算出最合适的屏幕背光亮度值。
3. 实时调整背光：基于算法计算出的结果，驱动芯片动态调节LCD或OLED屏幕背光的电流或电压，进而改变屏幕的亮度。当环境光强时，增加屏幕亮度以保持良好的可读性；当环境光弱时，则降低亮度以减少能耗和减轻用户眼睛的负担。

设计

• 光传感器选择：设计时需考虑光传感器的灵敏度、响应速度及准确度，确保在不同光照条件下都能迅速且准确地作出反应。
• 算法优化：算法的设计需平衡节能与用户体验，避免在光线变化时造成屏幕亮度突变，影响用户的视觉舒适度。这可能包括平滑过渡算法、延迟调整机制等。
• 系统集成：LABC功能需要与设备的硬件（如传感器、屏幕）和软件（如驱动程序、操作系统）紧密集成，确保整个系统的协调运作。

应用

• 移动设备：智能手机、平板电脑等移动设备广泛采用LABC，以延长电池续航时间并提供舒适的阅读体验。
• 笔记本电脑：许多笔记本电脑也集成了LABC技术，尤其是在强调节能和便携性的产品上。
• 智能电视和显示器：一些高端电视和显示器也会采用LABC，特别是在支持HDR（高动态范围）的显示设备中，以自动调节亮度，展现更佳的画面对比度和色彩。

        LABC作为一项实用的技术，不仅有助于节能减排，同时也提升了用户在不同环境下使用显示设备的舒适性和便利性。

---

三、CABC(ContentAdaptive Brightness Control)

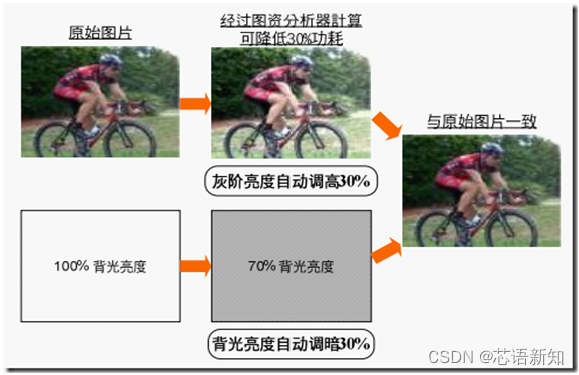

        CABC的原理即是解析图像的直方图，依据设定的算法自动提高像素灰阶亮度，降低LCD背光亮度，从而实现在不改变图像显示效果的情况下降低功耗。假设当手机处理器传送了一张图片数据到驱动IC，内容分析器会计算并统计图片的数据后依据设定与算法自动的将其灰阶亮度提高30%（此时图片变亮），再将背光亮度降低30%（此时图片变暗）。由于我们事先已经将图片经过分析器电路补偿亮度，因此使用者可以得到与原先电路相差无几的显示效果，但减少了30%的背光功耗。CABC就是通过增加内容灰阶标准同时降低背光亮度来达到省功耗的目的。

        CABC（Content Adaptive Brightness Control）是另一种先进的亮度控制技术，主要应用于显示驱动芯片中，旨在通过分析屏幕上显示的内容来动态调整背光亮度，从而达到节能和改善观看体验的目的。解析图像的直方图，依据设定的算法自动提高像素灰阶亮度，降低LCD背光亮度，从而实现在不改变图像显示效果的情况下降低功耗。下面是关于CABC功能的详细说明：

原理

1. 内容分析：CABC技术的核心在于对显示内容的实时分析。驱动芯片内置的算法会识别屏幕上图像的亮度分布、颜色信息以及动态变化，判断图像的整体亮度水平。
2. 背光调节：基于内容分析的结果，CABC算法计算出最合适的背光输出强度。当显示暗色或黑色场景时，减少背光亮度；而在明亮或高对比度场景下，则适当增加背光，以维持良好的视觉效果同时节省能源。
3. 功耗与画质平衡：CABC算法力求在功耗节省和画质之间找到最佳平衡点。不同模式下（如UI Image Mode、Still Image Mode、Moving Image Mode），CABC会采取不同的策略来优化显示效果和能耗。

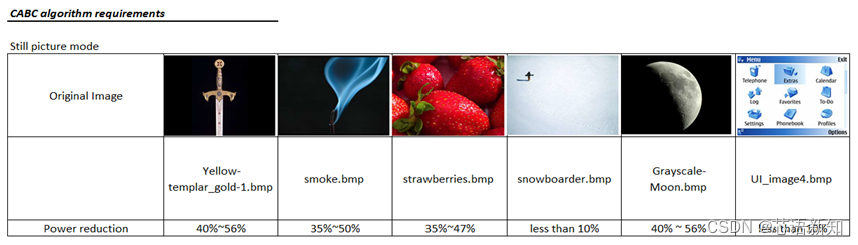

     4.   CABC的四种模式定义及目标功耗降低率：

        Off Mode：CABC功能全部关闭

        UI Image Mode：优化显示 UI图片时的功耗，尽可能的保证图片质量的同时可省 10%的功耗

        Still Image Mode：优化显示静态图片时的功耗，该模式下图片质量损耗在可接受的范围内，同时可省 30%+的功耗

        Moving Image Mode：优化显示动态图片时的功耗，该模式下会最大限度的降低功耗，会带来图片质量的损耗，可省 30%+的功耗

设计

• 算法开发：设计高效的图像分析算法是关键，要求快速、精确地识别图像特征，同时算法要灵活，能够适应不同类型的显示内容。
• 硬件集成：CABC功能需要与显示面板的背光系统（如LED背光）紧密集成，通常涉及到背光驱动电路的智能化设计，以实现快速且精确的亮度调节。
• 校准与优化：为确保画面质量，CABC系统需要经过细致的校准，设定合适的亮度调节阈值和曲线，以最小化因背光调整导致的画质损失。

应用

• 移动设备：智能手机、平板电脑等移动设备是CABC技术的典型应用领域，有助于延长电池寿命。
• 笔记本电脑：在追求轻薄和长续航的笔记本设计中，CABC有助于优化能源使用。
• 智能电视：一些高端电视采用CABC技术，结合局部调光等功能，进一步提升画面对比度和色彩表现力，同时节约能源。

        CABC技术通过智能适应屏幕内容来动态管理背光，是现代显示技术中一个重要的节能和画质增强手段，尤其在移动设备和能源敏感型应用中展现出显著的优势。

---

四、差异性

        CABC（Content Adaptive Brightness Control，内容自适应亮度控制）与LABC（Light Adaptive Brightness Control，光线自适应亮度控制）都是为了节省显示器的能耗并优化视觉体验而设计的技术，但它们的工作原理和依据的信息源不同：

1. CABC的工作原理：
   • 原理：CABC技术根据显示屏上当前显示的内容来调整背光亮度。它通过分析图像的亮度、色彩分布以及动态变化，动态调节背光强度，以在不牺牲视觉效果的同时减少能耗。
   • 依据：主要依据是显示内容的特性，例如在显示暗色或黑色场景时，CABC会降低背光亮度，而在显示明亮或高对比度内容时，则相应提高背光亮度。
   • 优势：CABC能够更精细地根据实际显示内容调整背光，可能在某些情况下提供更好的节能效果和视觉体验，尤其是对于具有大幅度亮度变化的动态内容。
2. LABC的工作原理：
   • 原理：LABC则是根据环境光线的强度来调节背光亮度。它利用光传感器检测周围环境的光线条件，并据此自动调整屏幕亮度，以保持在不同光照环境下都能提供舒适的观看体验。
   • 依据：主要依据是外部环境光线的变化，不直接考虑屏幕显示的内容。
   • 优势：LABC确保了屏幕亮度与周围环境的协调，避免在光线较暗的环境中过亮而刺眼，或在强光下屏幕显得过暗难以阅读。

差异总结

• 信息源：CABC依据显示内容，LABC依据环境光线。
• 调节目标：CABC旨在根据内容的明暗自动调整背光以节省能源并优化视觉效果；LABC则旨在根据环境光线强度调整屏幕亮度，保证观看舒适度。
• 适用场景：CABC更适合内容变化频繁、需要动态调整以节省能源的情况；LABC则更适合环境光线频繁变化的场景，如户外使用设备。
• 节能效率：理论上，CABC因为直接针对内容调整，可能在某些场景下节能效果更为明显，而LABC更多是为了提升用户体验而设计。但实际上，两者在实际应用中的效果会受到多种因素影响，包括算法效率、传感器精度等。
