逐行逐句进一步了解SurroundOcc（一）

0. 简介

之前我们专门对bevformer系列的代码进行了介绍。其实bevformer作为这一系列比较关键的工作。也为了我们后续看这些端到端的文章非常有帮助。我们最近这一系列将会围绕SurroundOcc这一篇三维占用预测的工作。目前二维转三维主要有两条线：LSS是一个back-projection（直方图反向投射）的工作，这里主要完成了深度估计，是从2D到3D，而bevformer则是一个projection（投影算法），里面主要完成了一个深度转换，即3D到2D。OCC这一体系一脉相承，我们后面来详细对比一下BEVFormer以及具体实现流程和代码。

1. 基础理解

对于SurroundOcc，我们其实可以理解其将整个空间分成一个Voxel的合集。每个Voxel可以分为被占用和未占用的。同时也可以对被占用的Voxel来划分出。我们可以使用

python visual.py ~/data/surroundocc/nuscenes_occ/sample/n0*.npy

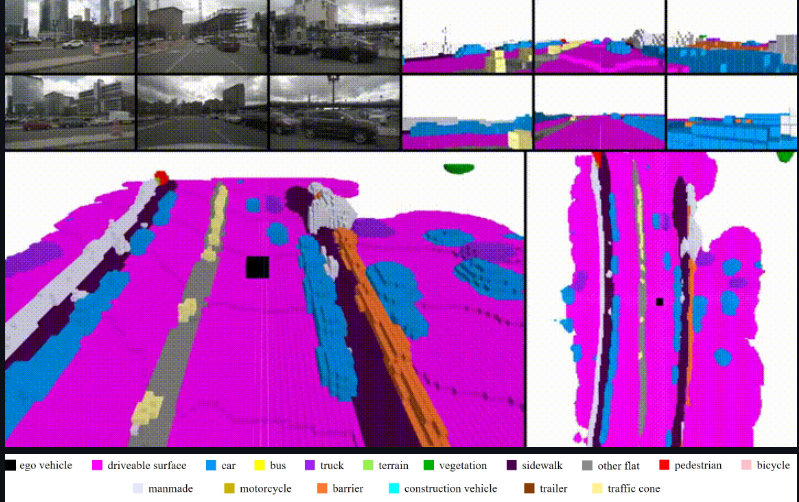

来看到会给出一个occ的真值，这个图片中的尺度是20020016的尺度。这里未占用的类别是不会在界面中显示出来的。

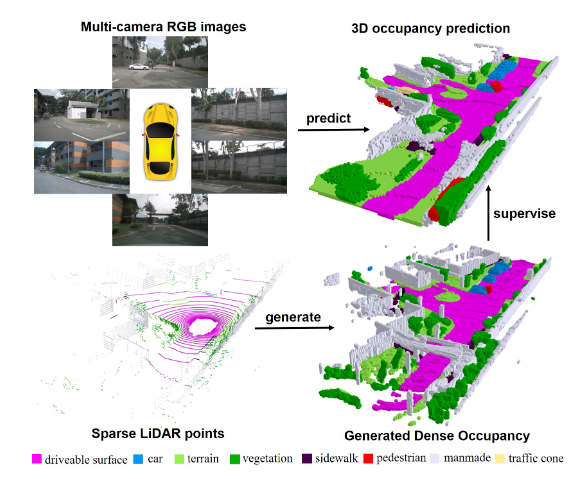

下面是SurroundOcc的整体流程。我们可以看到输入的也是6v的针孔摄像头信息。然后相较于bevformer而言，其更加简化，并同时提出了一个pipeline，针对稀疏的雷达点云生成稠密的占用栅格信息。来提供给训练3D OCC的占用真值。相关的代码位置是在：surroundocc/SurroundOcc/tools/generate_occupancy_nuscenes/generate_occupancy_nuscenes.py

2. 理解 builder

2.1 、程序结构概览

本文旨在解析 mmdetection 中模型构建的过程，特别是 train.py 中的模型构建部分。模型的构建通过以下函数调用实现：

model = build_detector(
    cfg.model, train_cfg=cfg.train_cfg, test_cfg=cfg.test_cfg)

该函数有三个主要参数，分别对应模型的配置文件、训练配置文件和测试配置文件。以 faster_rcnn_r50_fpn_1x.py 为例，这些参数的解析如下：

• cfg.model:

  {

    'type': 'FasterRCNN',
    'pretrained': 'modelzoo://resnet50',
    'backbone': {

        'type': 'ResNet',
        'depth': 50,
        'num_stages': 4,
        'out_indices': (0, 1, 2, 3),
        'frozen_stages': 1,
        'style': 'pytorch'
    },
    'neck': {

        'type': 'FPN',
        'in_channels': [256, 512, 1024, 2048],
        'out_channels': 256,
        'num_outs': 5
    },
    'rpn_head': {

        'type': 'RPNHead',
        'in_channels': 256,
        'feat_channels': 256,
        'anchor_scales': [8],
        'anchor_ratios': [0.5, 1.0, 2.0],
        'anchor_strides': [4, 8, 16, 32, 64],
        'target_means': [0.0, 0.0, 0.0, 0.0],
        'target_stds': [1.0, 1.0, 1.0, 1.0],
        'use_sigmoid_cls': True
    },
    'bbox_roi_extractor': {

        'type': 'SingleRoIExtractor',
        'roi_layer': {
       'type': 'RoIAlign', 'out_size': 7, 'sample_num': 2},
        'out_channels': 256,
        'featmap_strides': [4, 8, 16, 32]
    },
    'bbox_head': {

        'type': 'SharedFCBBoxHead',
        'num_fcs': 2,
        'in_channels': 256,
        'fc_out_channels': 1024,
        'roi_feat_size': 7,
        'num_classes': 81,
        'target_means': [0.0, 0.0, 0.0, 0.0],
        'target_stds': [0.1, 0.1, 0.2, 0.2],
        'reg_class_agnostic': False
    }
  }


• train_cfg:

  {

    'rpn':
