Simulink之理想开关

仿真模型

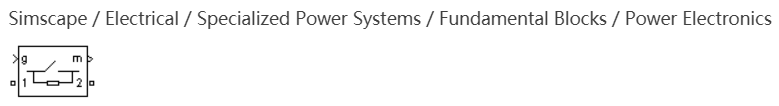

路径

电路模型

输入输出

1/2:双向端    g:门极    m:测量电流和电压[Iak, Vak]

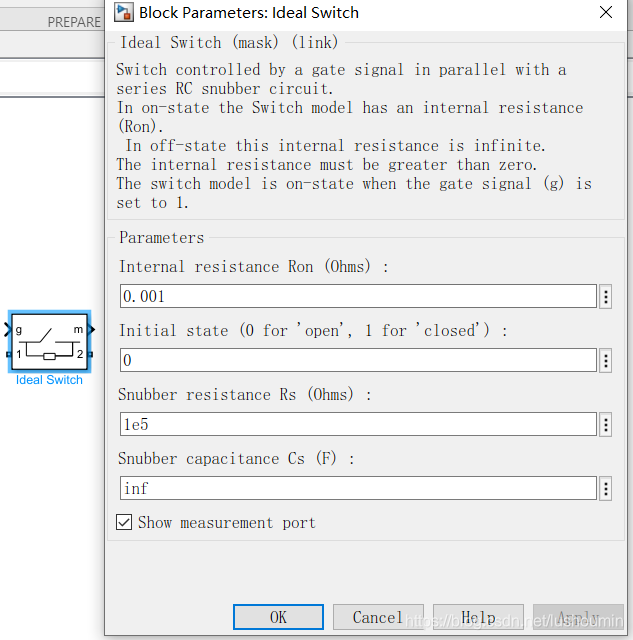

参数

Ron:内电阻。

Ic:初始电流。设为非零时,表示从导通开始。

Rs:缓冲电阻(和缓冲电容串联,与二极管并联)。Rs为0,纯电容。

Cs:缓冲电容(和缓冲电容串联,与二极管并联)。Cs为inf,纯电阻。Rs为inf,Cs为0,消除缓冲。

### SIMULINK理想开关的使用方法及模型实现 #### 理想开关的基本概念 在 Simulink 中,理想开关是一种用于模拟电力电子器件行为的重要组件。当提到理想开关时,通常指的是能够瞬间切换状态而没有任何损耗的理想化元件[^3]。 #### 参数设置 对于理想开关而言,在 Simulink 的参数配置界面可以设定多个属性来定义其工作特性: - **初始状态**:指定启动时刻开关闭合还是断开。 - **阈值电压/电流**:决定何时触发开关动作转换条件。 - **关联电容 Cs 和电阻 Rs**:这些参数影响着开关过程中的动态响应;例如,通过调整 `Cs` 可以改变开关速度或引入阻尼效果。 #### 模型构建实例 为了更好地理解如何创建包含理想开关在内的电路仿真模型,下面给出一个简单的例子——单相全波整流桥路的一部分,其中就应用到了理想开关作为可控硅SCR的简化表示形式。 ```matlab % 创建新的空白模型窗口 new_system('IdealSwitchExample'); open_system('IdealSwitchExample'); % 添加电源模块 add_block('simulink/Sources/Sine Wave','IdealSwitchExample/SineWaveSource'); % 设置正弦波形参数 set_param('IdealSwitchExample/SineWaveSource',... 'Amplitude','120',... % 峰值幅度设为120Vrms*sqrt(2)=约170Vp-p 'Frequency','60'); % 频率设为标准工频60Hz % 插入两个理想开关 for i=1:2 add_block('powerlib/Electrical Sources/Ideal Switch',... ['IdealSwitchExample/Ideal_Switch_' num2str(i)]); end % 连接线路与其他必要部件... ``` 此脚本片段展示了怎样利用 MATLAB 脚本来快速建立基本框架,并进一步手动完善细节部分如连接负载、测量仪器等。
