Aurix TC3xx系列MCU ICU模块介绍及EB配置

已于 2023-07-31 22:19:46 修改
阅读量1.9k 收藏 10
点赞数 3
分类专栏： 英飞凌Aurix TC3xx系列MCU外设模块介绍及配置方法 文章标签： 单片机
于 2023-02-26 21:58:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_38045338/article/details/129232386
版权
本文详细介绍了Aurix TC3xx系列MCU的Input Capture Unit (ICU)模块，包括EB配置的General部分，如Api选择、TIM通道、Port口配置，以及边沿/脉冲计数、边沿检测、信号测量和时间戳四种模式的使用。此外，还提到了中断配置和TIM资源分配等关键内容。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

>>返回总目录<<

1 前言

ICU(Input Capture Unit)是输入捕获单元，主要提供以下服务：

  • 输入信号时间的测量
  • 信号边缘检测和通知
  • 边沿时间戳捕获
  • 边沿/脉冲计数
  • 作为唤醒源使用

2 ICU模块的EB配置

2.1 General配置

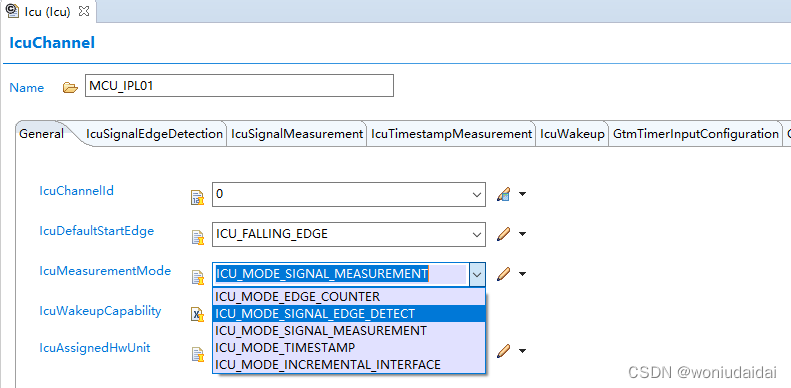

ICU支持5种可供选择的信号采集模式，如下图，常用的是前4种模式。本节介绍一些通用的配置项及注意事项。
在这里插入图片描述

2.1.1 Api的选择

(1) 如果在IcuChannel中配置了信号测量模式的ICU采集通道，则必须勾选下面两个Api(红框中所示):

  • IcuGetDutyCycl
