【使用教程】CANopen一体化伺服电机在汇川H5U PLC上的应用(上)

本文内容主要介绍了立迈胜一体化低压伺服CANopen通信的电机在汇川H5UPLC上的使用,本篇主要讲解环境的搭建以及软件自带的调试功能使电机运动起来。

一、系统构成

本系统主要构成是笔记本电脑、汇川PLC(H5U-1614MTD-A8)、PMM60系列一体化伺服电机(PMM6040B-CANopen)

二、环境准备

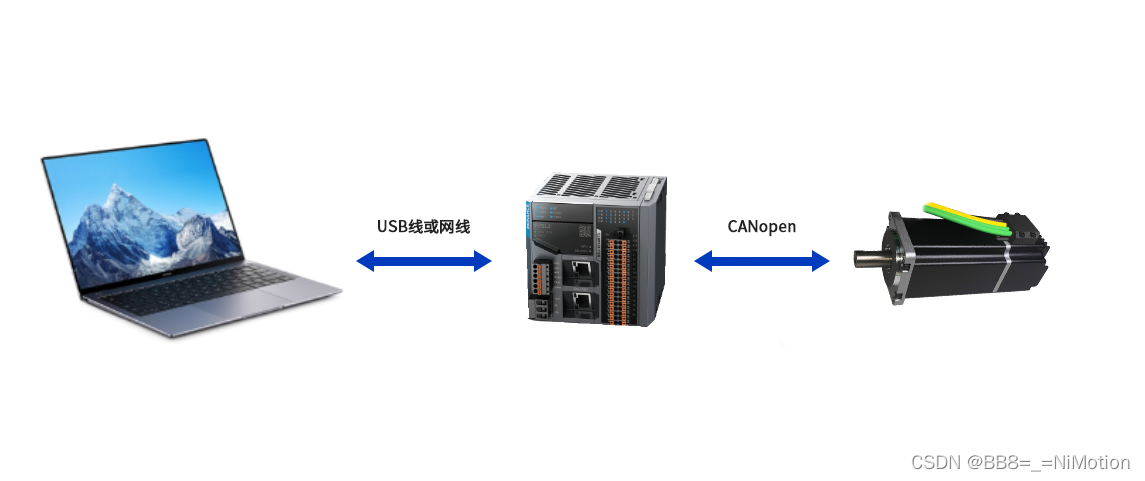

1、接线示意图



2、AutoShop软件安装


按照提示进行步骤安装

三、新建工程

1、双击打开AutoShop

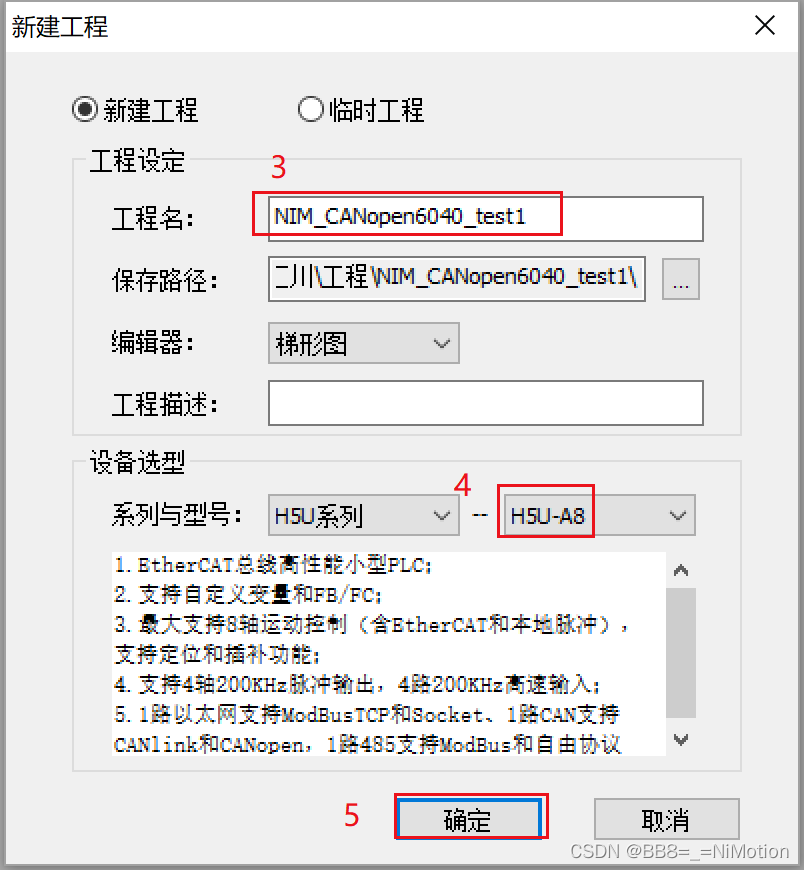

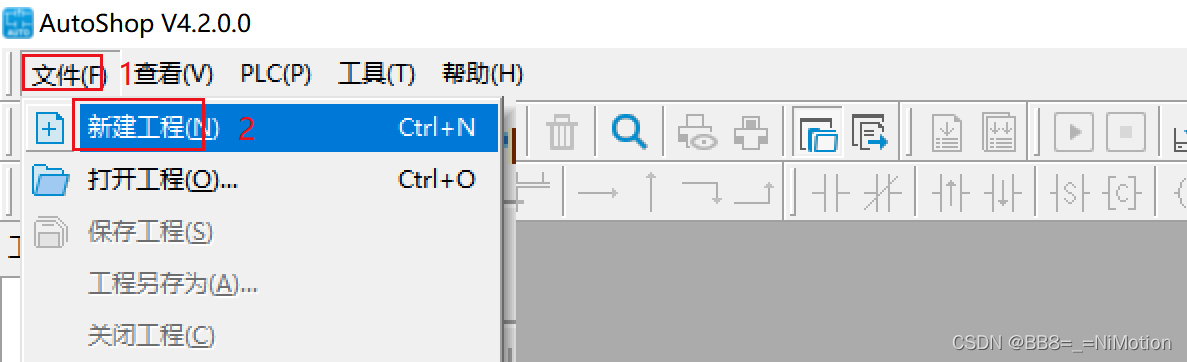

2、新建工程如下步骤

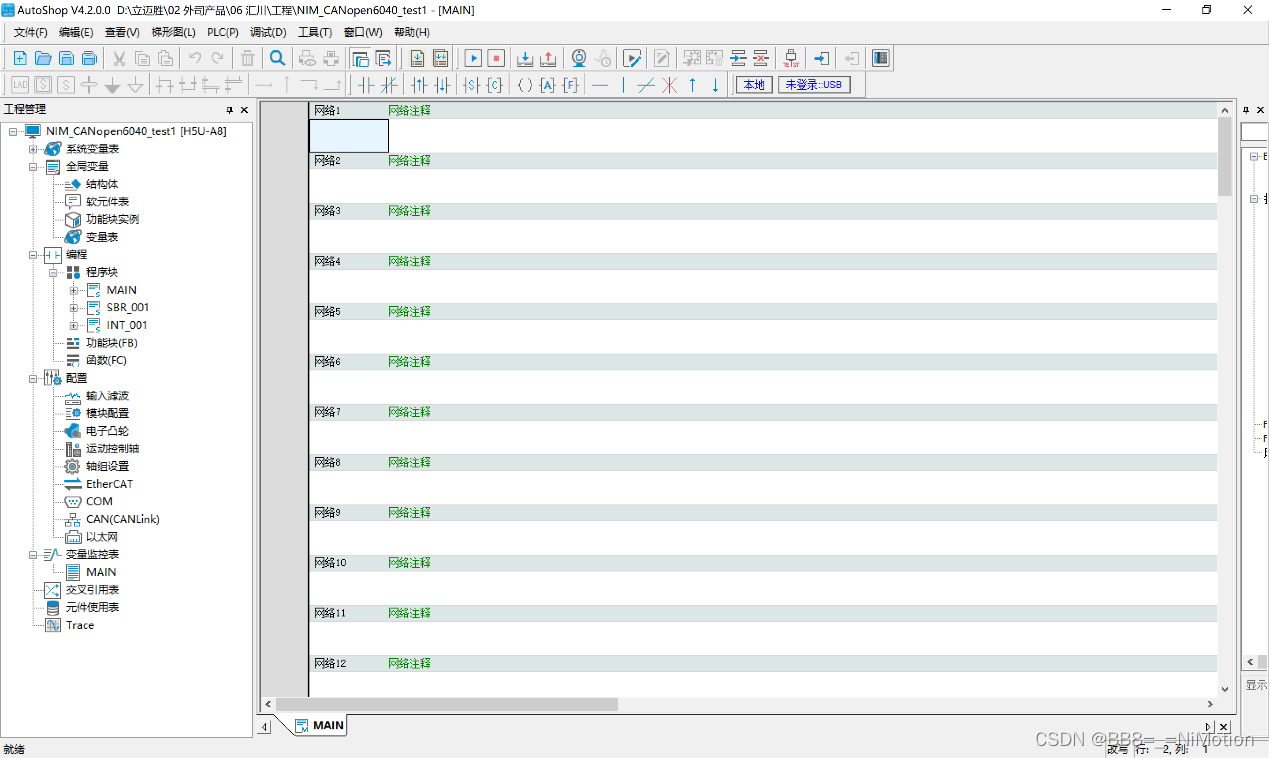

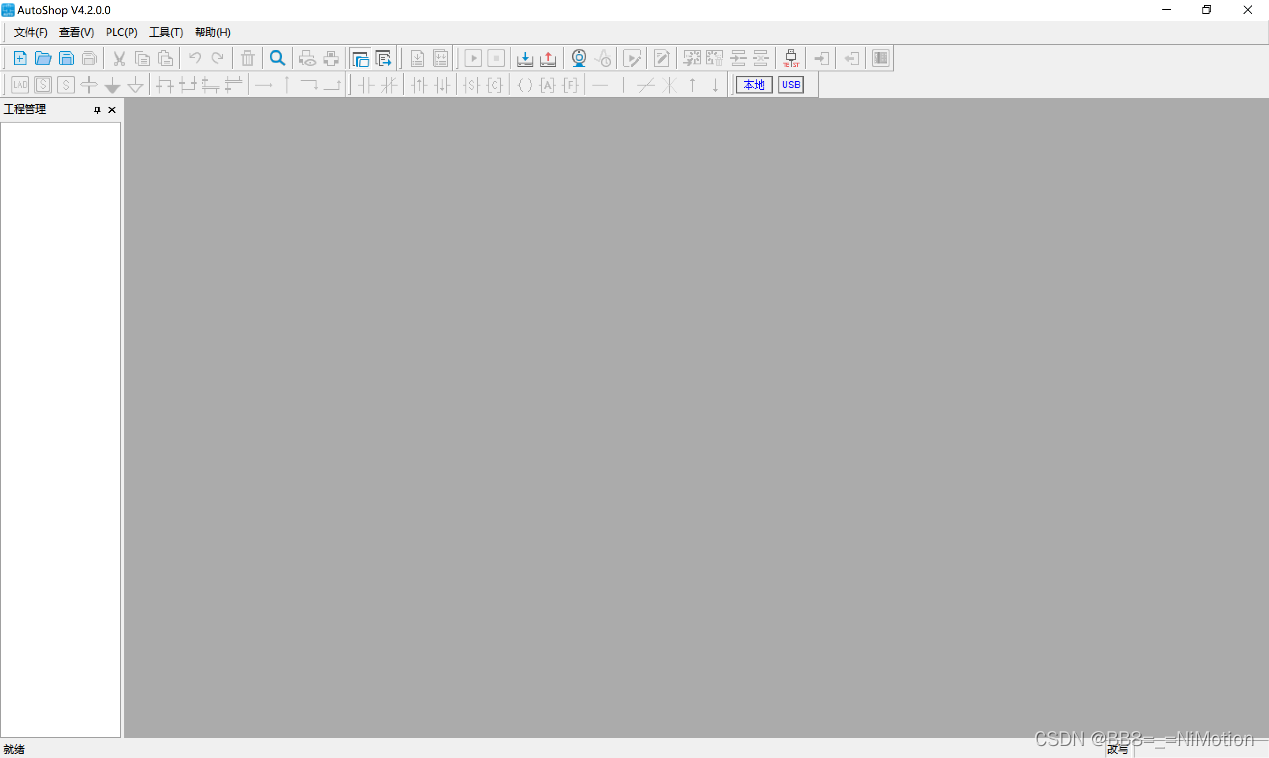

3、新工程界面如下



四、通信配置及安装EDS文件

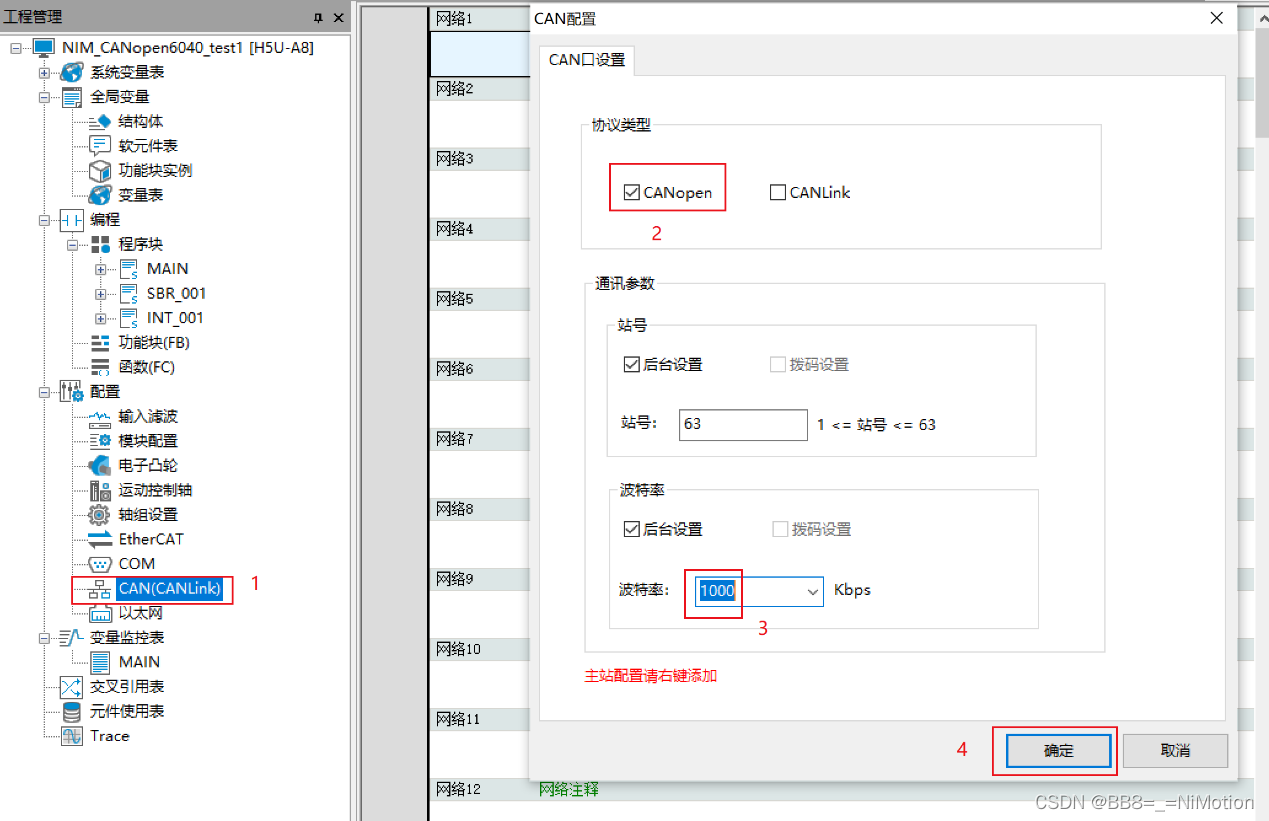

1、CAN口配置,选择CANopen



2、鼠标右击,选择添加CAN配置

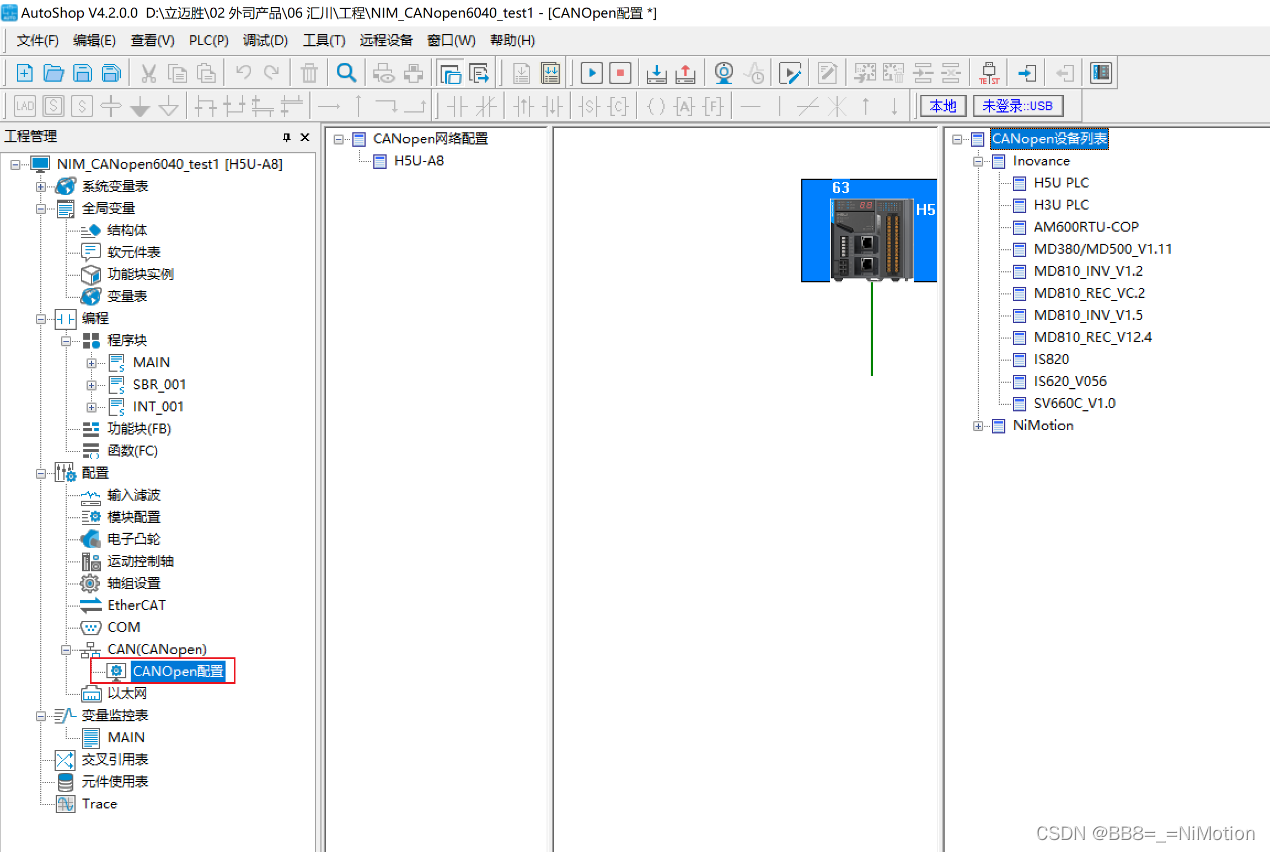

3、双击CANopen配置

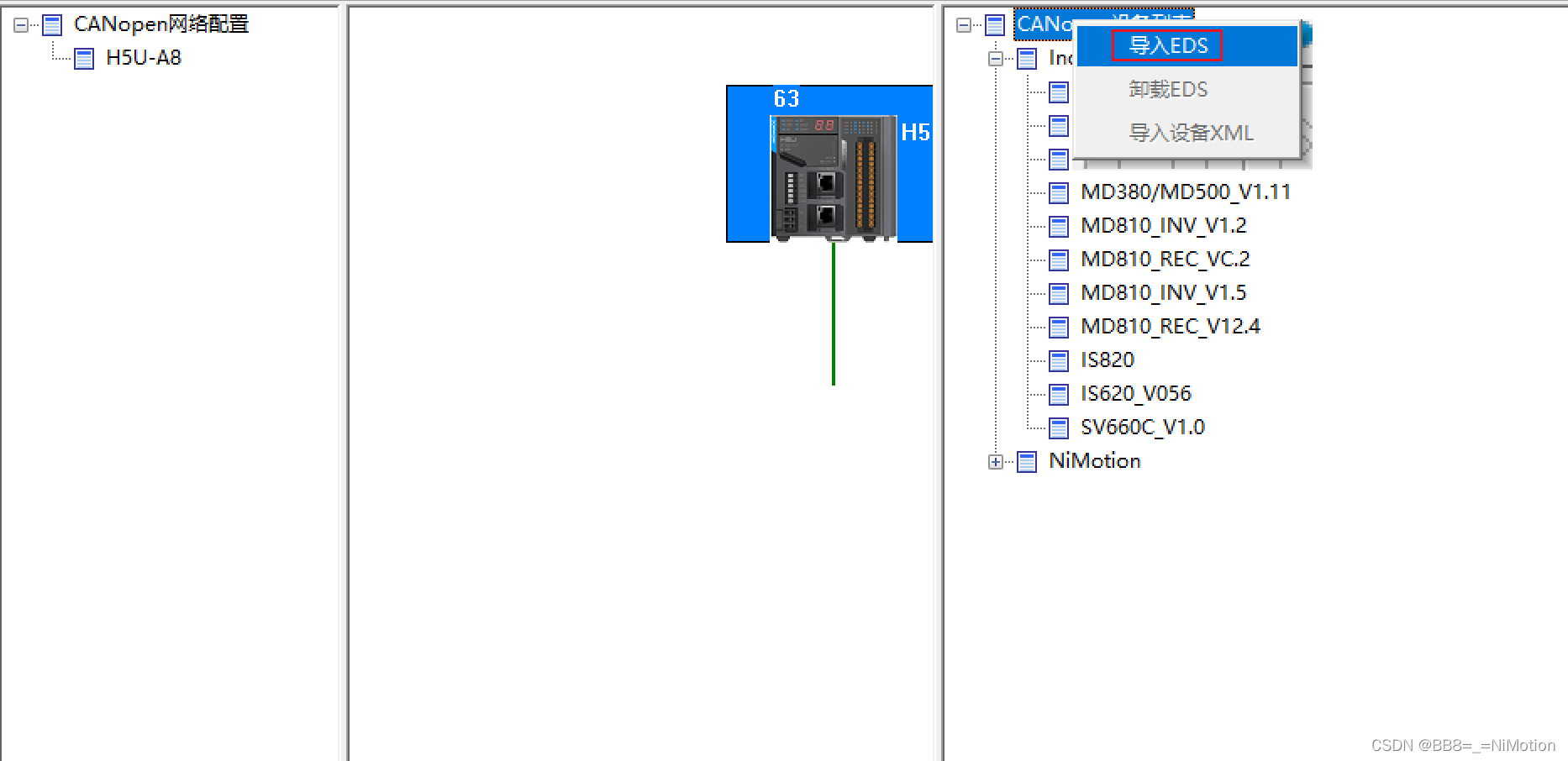

4、添加EDS文件,在CANopen设备树列表右击选择导入EDS文件,选择对应的EDS文件,重启软件

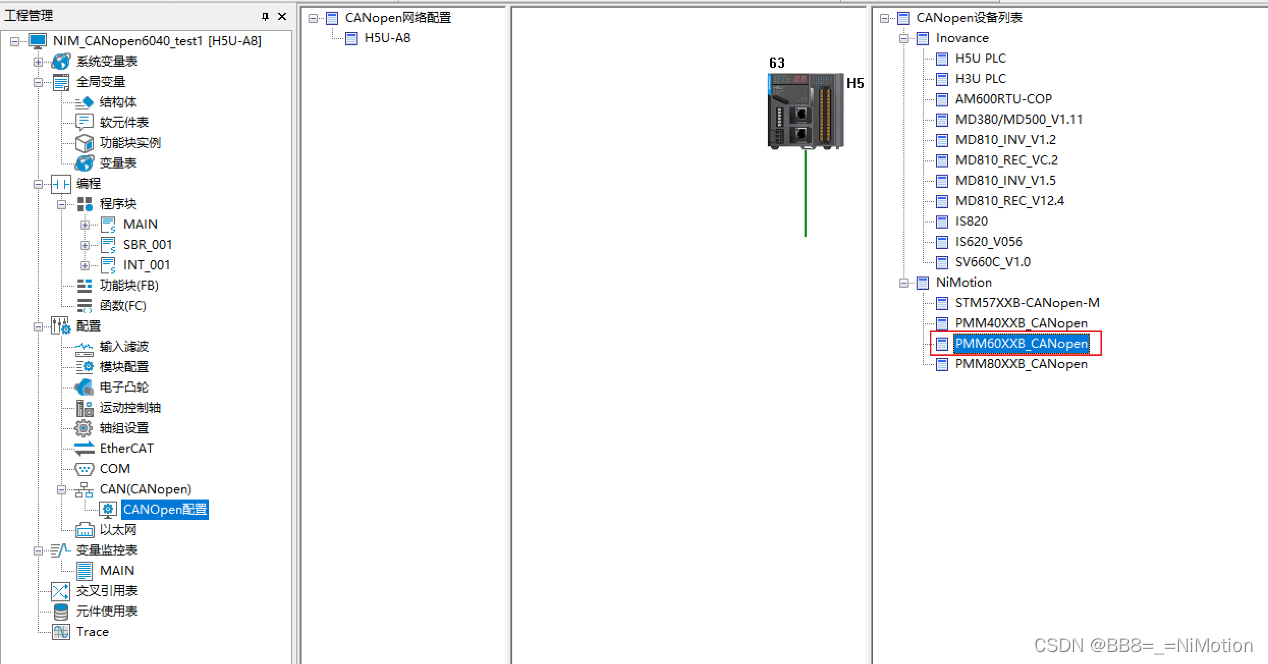

5、重启软件后,出现如下图所示界面说明EDS文件安装成功;




五、从站配置

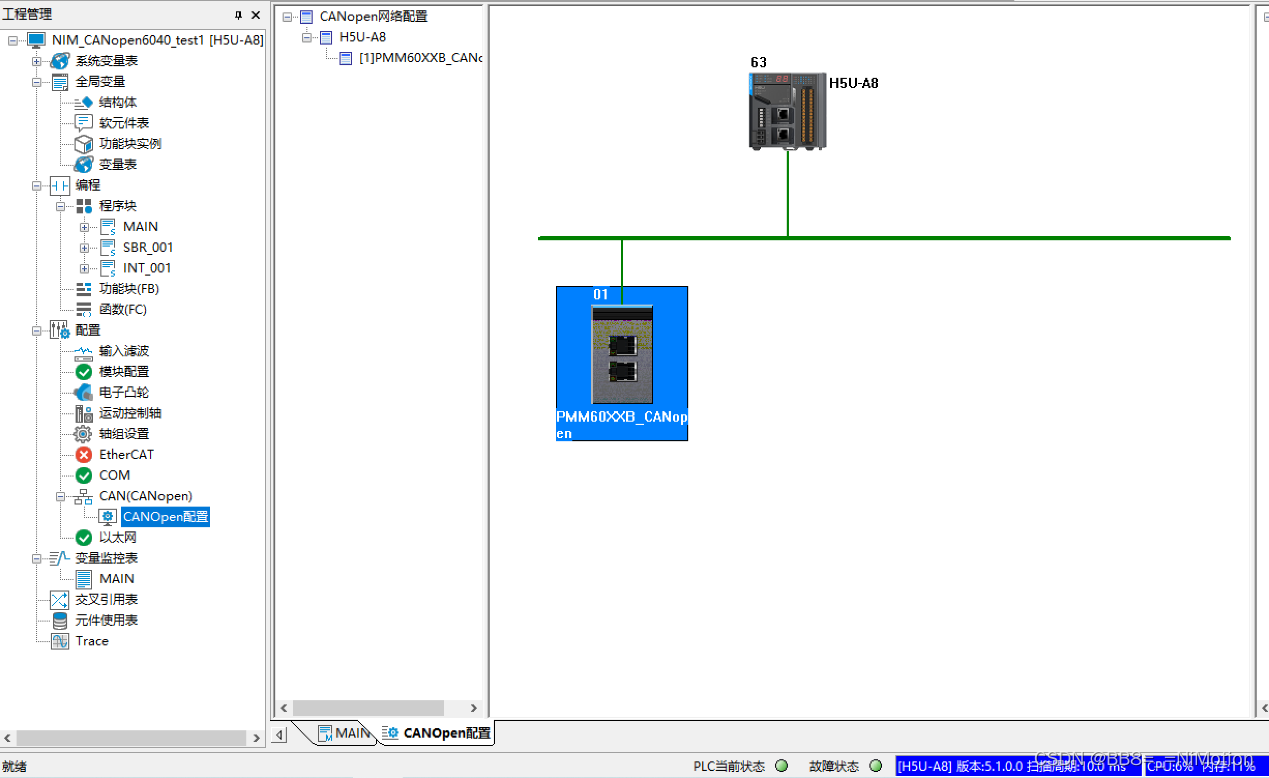

1、添加从站

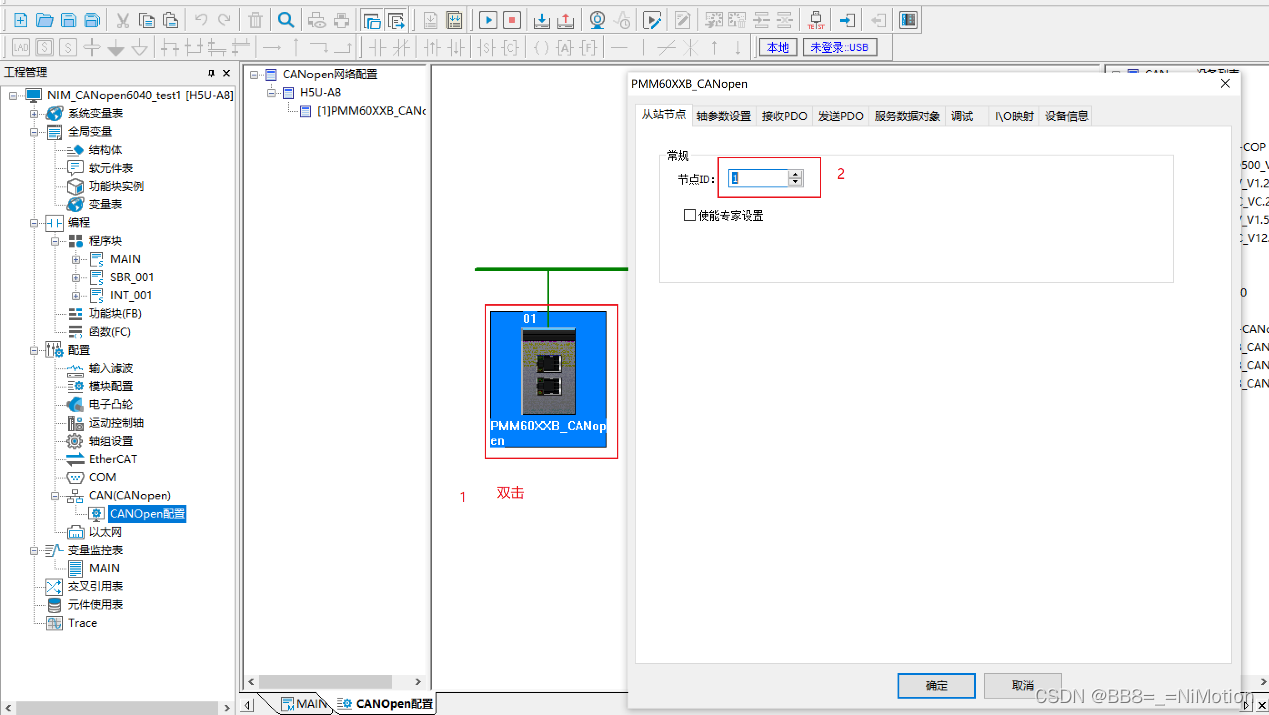

2、从站地址设置




六、PLC通信及程序下载


1、PLC通信状态测试

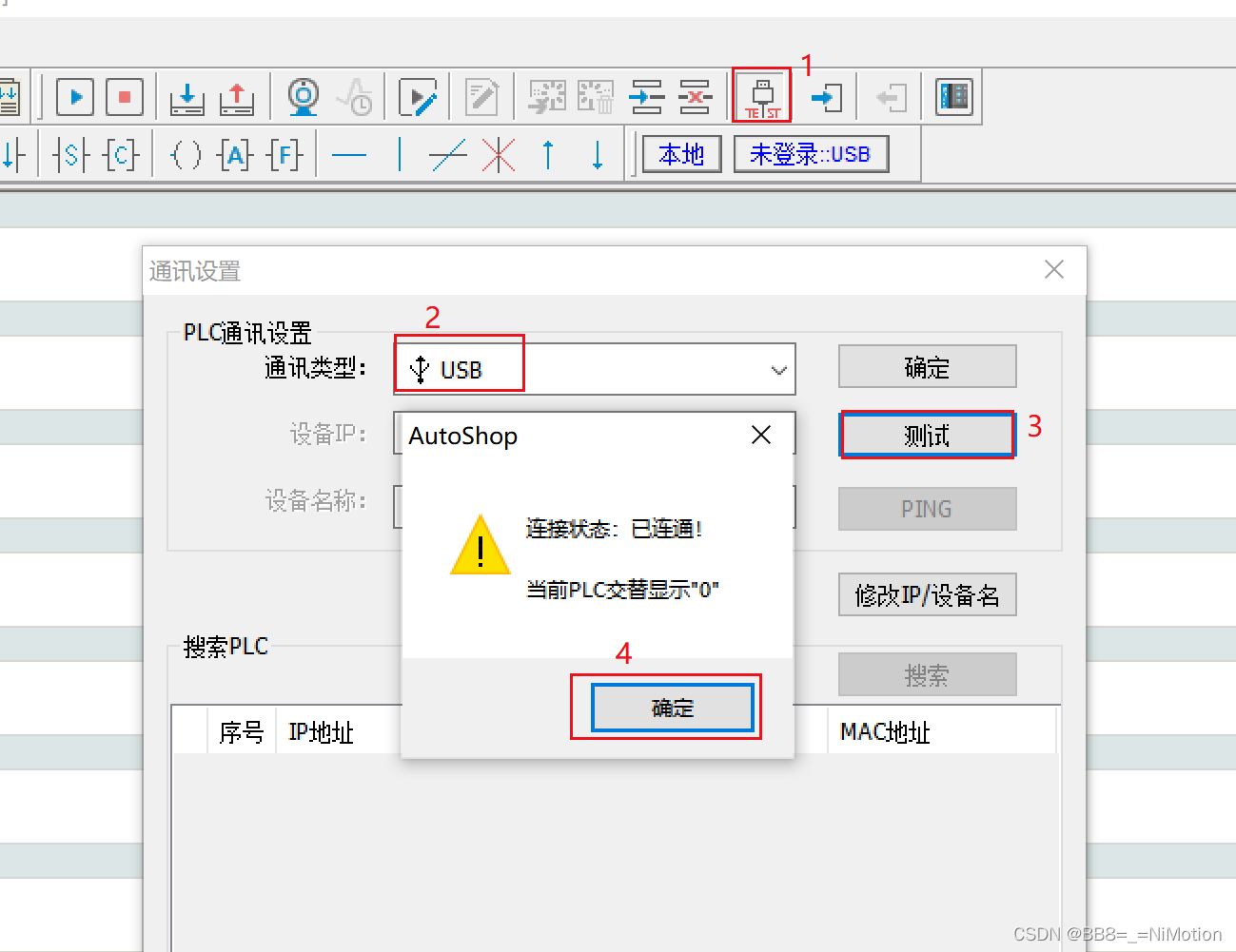

点击TEST,选择USB,再点击测试,如下界面表示PLC与电脑通信连接成功,再点击确定即可(这里以USB为例介绍,需提前安装USB驱动)

2、程序下载

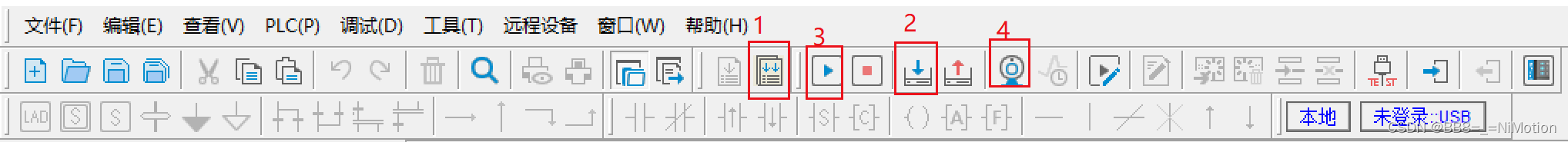

如下图,编译-下载-运行-监控;




3、正常状态如下图



七、在线调试

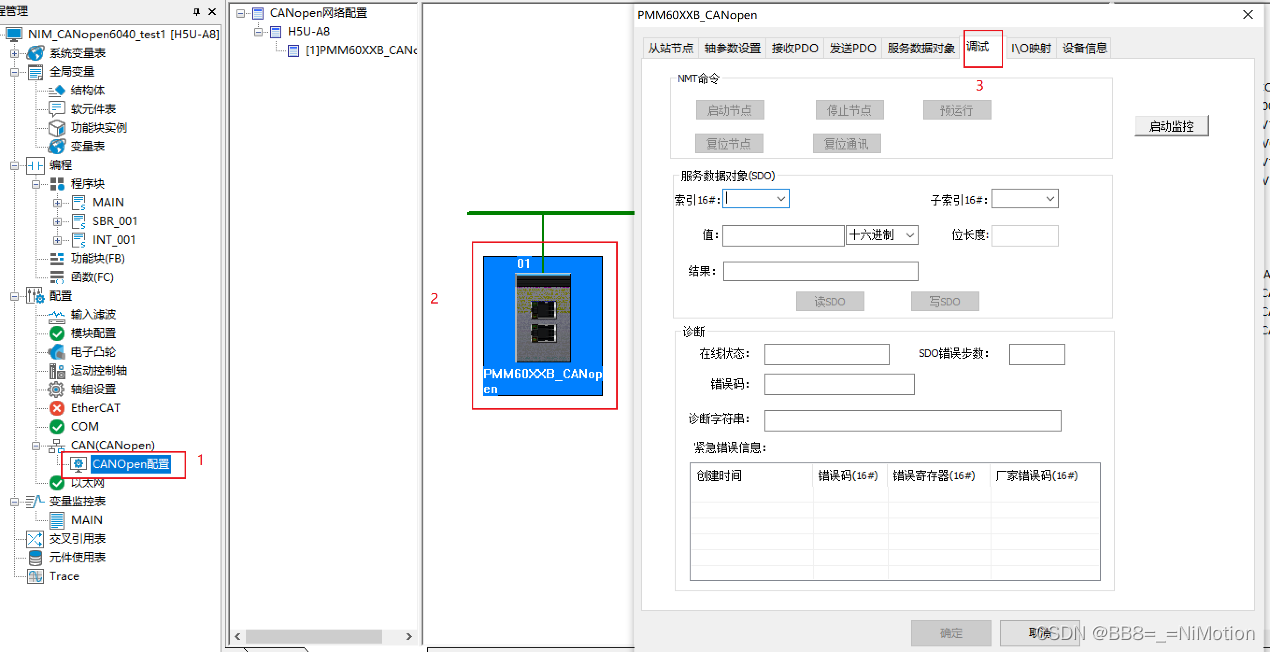

1、如下图进入调试界面

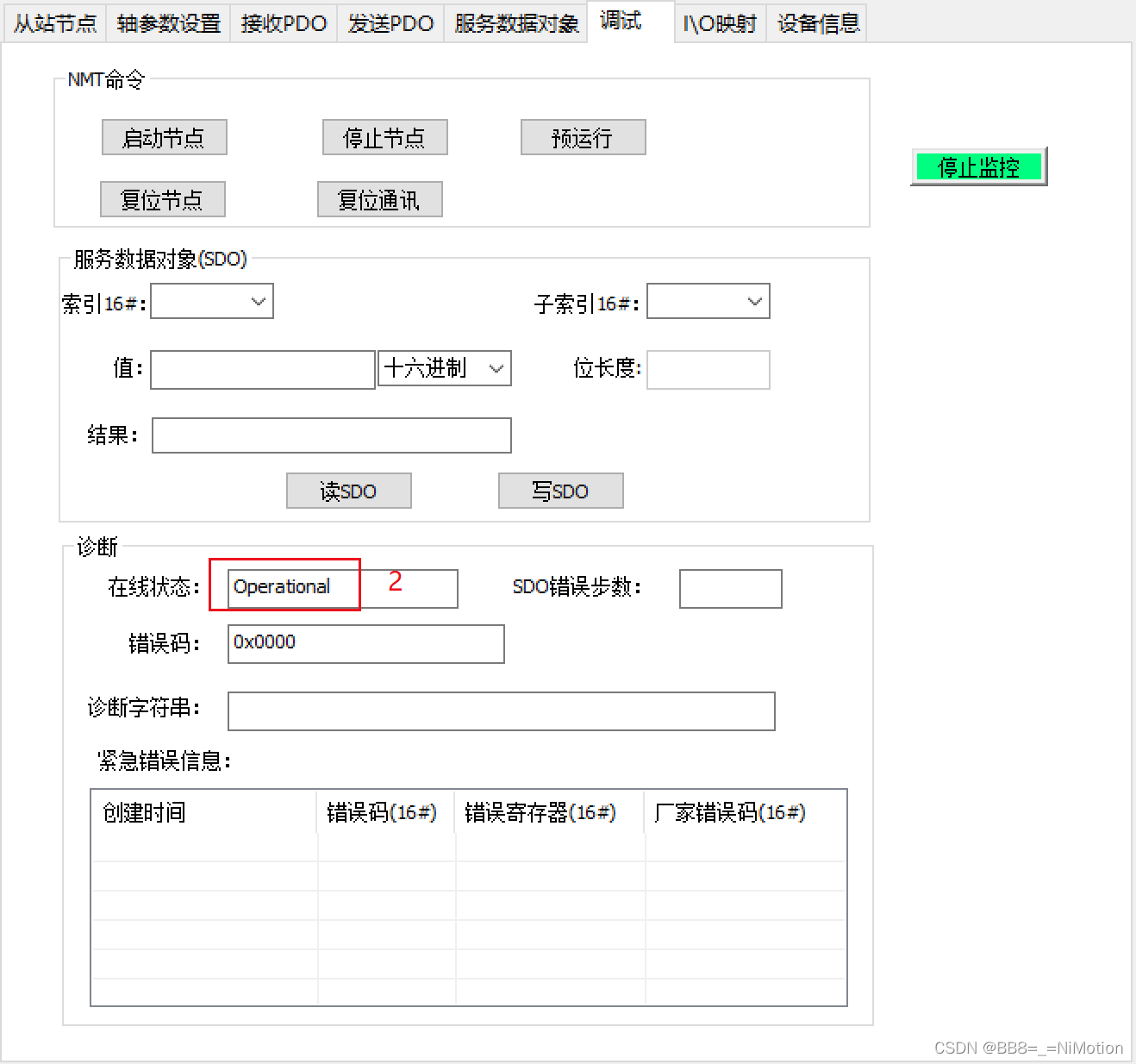

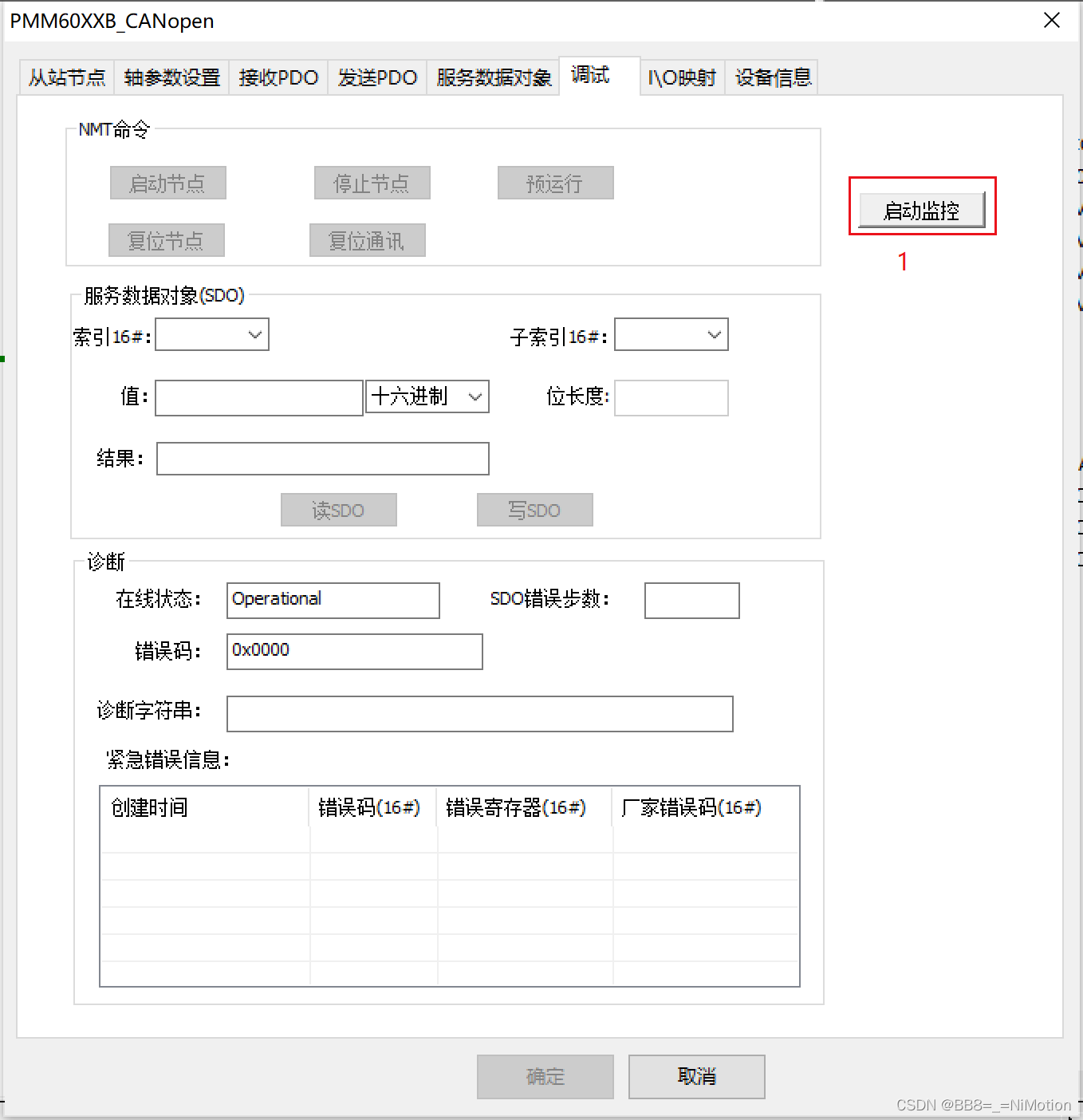

2、点击启动监控,状态如下图





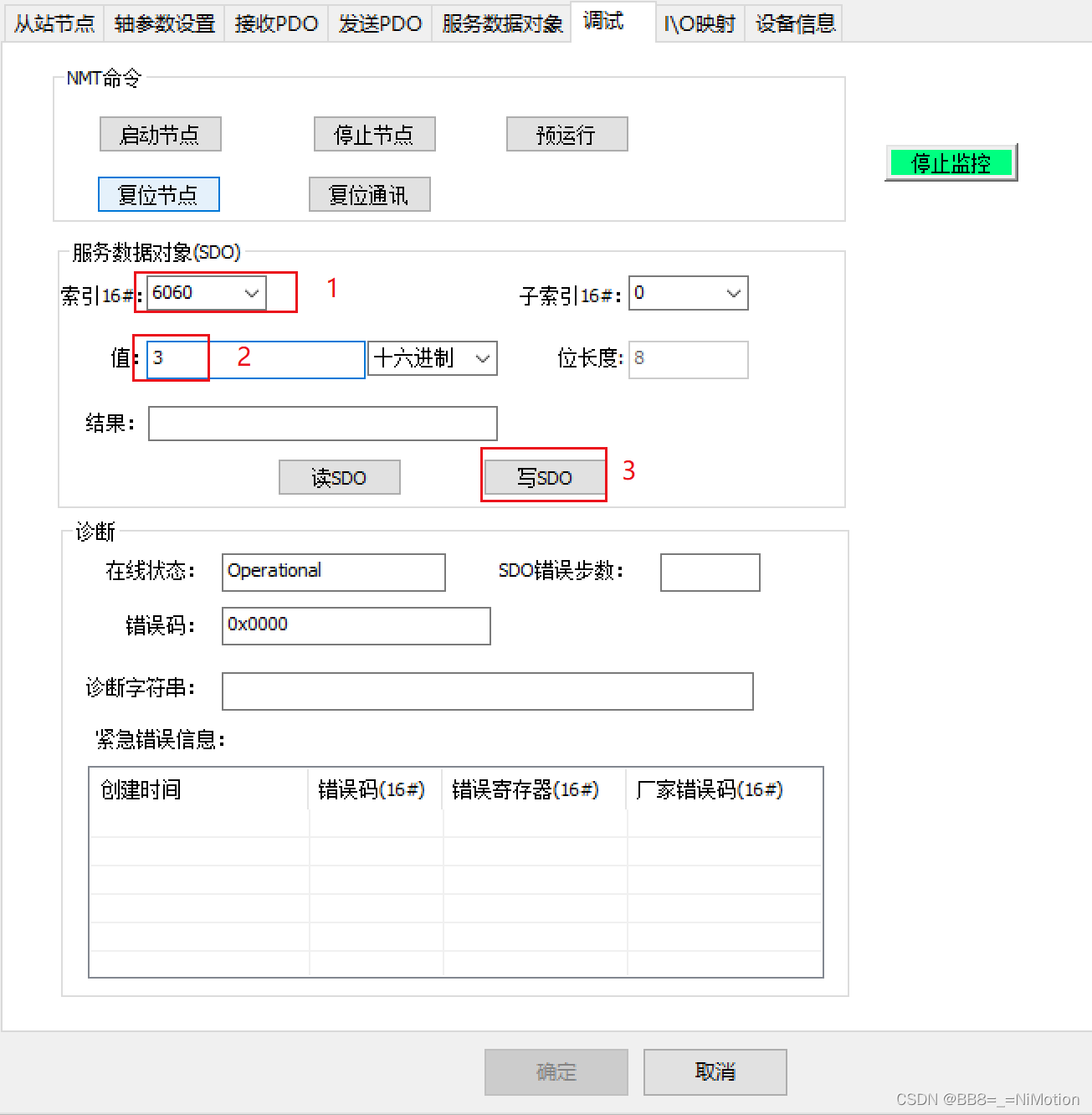

3、设置PV模式

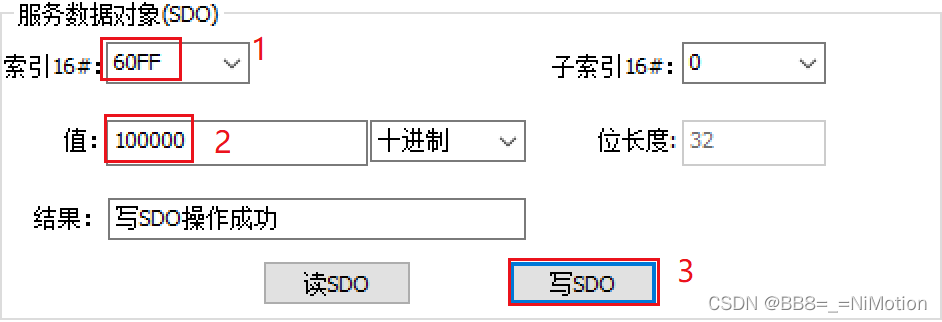

4、给目标速度

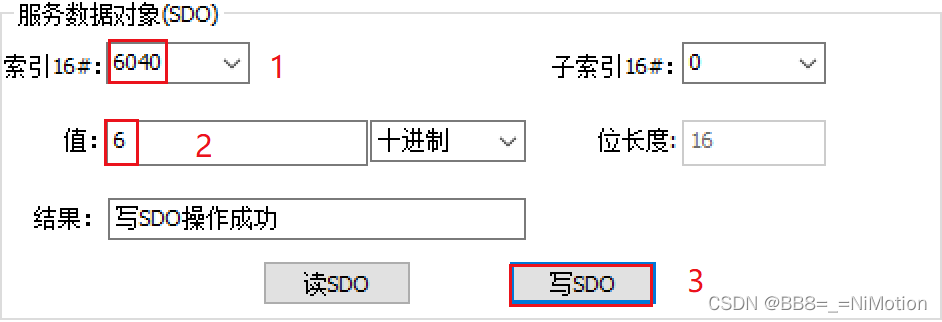

5、写控制字6

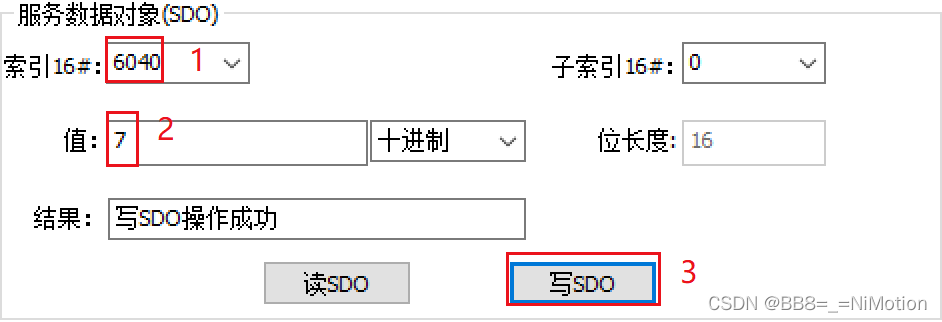

6、写控制字7

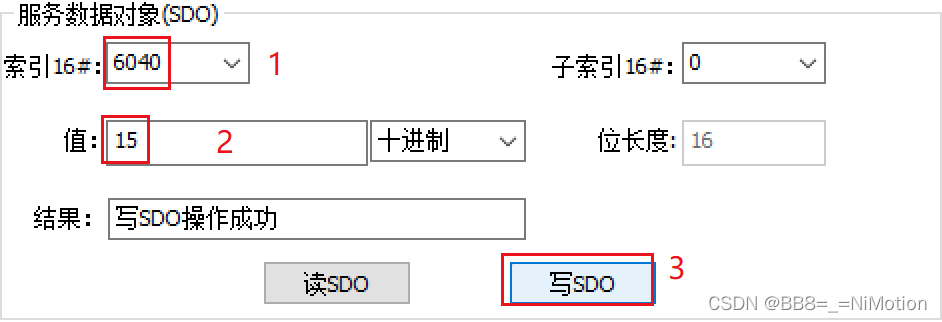

7、写控制字15

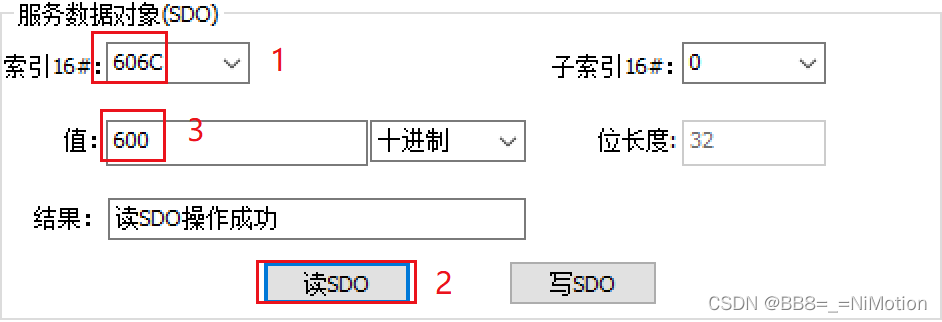

8、读速度,对应600rpm




以上即是今天分享的全部内容,如果您有任何问题请及时联系我们,下次我们将带来关于自定义功能块控制电机轮廓位置、轮廓速度模式运行的讲解。

本文所用软件及示例程序下载地址:请点击
