现代检测技术课程：电桥测量位移

在这里插入图片描述

一、内容：电桥测量位移

在这里插入图片描述

电桥测量位移描述如下

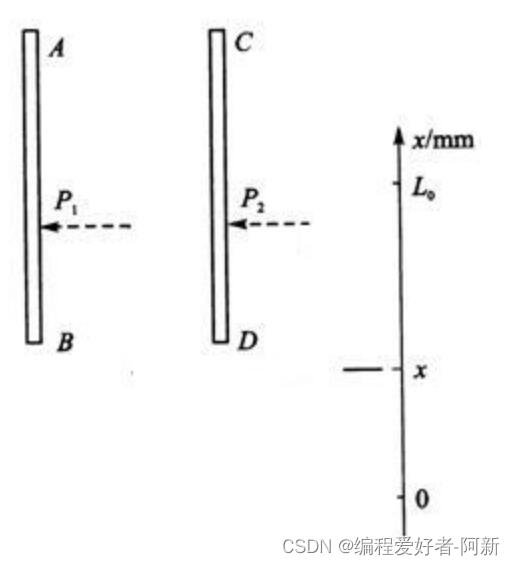

使用2个线性电位器（总电阻值为R0＝5000Ω，总长度为L0=100mm），和1个E=10V的直流电源，构成1个全桥电路，用于检测位移x，当被测位移x带动电位器的电刷P1和P2移动时，电桥的输出电压Uo发生变化。（提示：x同时带动2个电位器的电刷移动）

  • 要求：（1）在下图中进行连线（自行添加直流电源E和电压表G），画出电路结构图。
    在这里插入图片描述

  • （2）推导出x与Uo的关系式。

  • （3）使用电路仿真软件进行仿真验证。

二、电路连接

  • 要求：（1）在下图中进行连线&
