非门，NOT Gate

4.1 简介

 非的含义是取反的意思，比如一个事情要发生，那么取反，就是这个事件不会发生。
 又称“非电路” 、“逻辑非电路”。
 注意：非门有1个输入端，1个输出端。

表达式 F = ~A
国内标准符合

国际标准符合

4.2 任务

  通过modelsim软件，分析“或门"的逻辑行为。

4.3 程序设计

下面展示 功能代码。

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/02/15 17:28:25
// Design Name:
// Module Name: and_gate
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

// Verilog 功能代码如下：

module not_gate(
//input
input    a,
//output
output   y
    );

assign   y =  ~a ;

endmodule


// Verilog 仿真代码如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/02/15 17:40:44
// Design Name:
// Module Name: tb_and_gate
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


 initial    begin
    sys_clk = 1'b0;
    sys_rst_n = 1'b0;
    a = 1'b0;
    #200
    sys_rst_n  = 1'b1;
    a = 1'b0;
    #200
    a = 1'b1;
    #200
    a = 1'b1;
    #200
    a = 1'b0;
   end

always  #10  sys_clk  =  ~sys_clk ;

not_gate  u_not_gate(
//input
    .a(a),
//output
    .y(y)
 );

endmodule

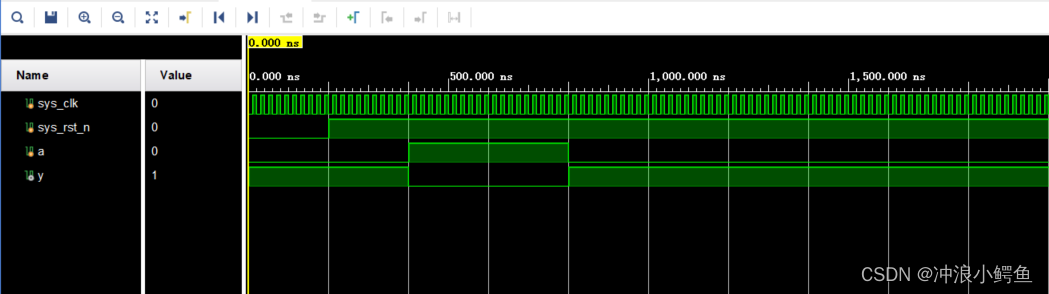

4.4 仿真验证

结论：当a为1时，输出y就为1，当a为0时，输出y就为0。

参看文献：正点原子
