时序分析基本概念介绍——SI/crosstalk/delta delay/noise/timing Window

---

前言

信号完整性（Signal Integrity）指的是在周围高频电磁干扰环境中依然能够保持信号稳定的能力；串扰（Crosstalk）指的是相邻的两条或多条net之间的耦合电容带来的相互影响。随着工艺越来越先进，布线密度越来越高，串扰带来的影响越来越重要。

一、Crosstalk

一般可以把crosstalk 带来的影响分为两类：Crosstalk Delay Effects 和 Crosstalk Noise Effects。

1. Crosstalk Delay Effects

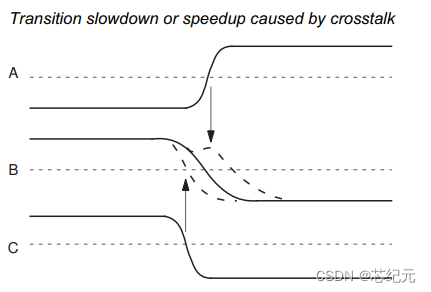

串扰会引入Crosstalk Delay(Delta Delay)，通过改变信号的 transitions 来影响信号延迟，如下图所示A和C对B的干扰（slowdown & speedup）。

2. Crosstalk Noise Effects

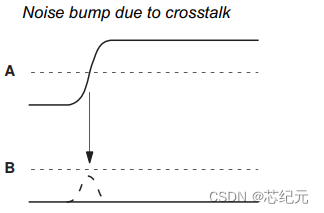

串扰还会引入噪声（Noise），有时也称为毛刺（Glitch）。Static noise通过改变 steady-state nets（稳态0/1的net） 的逻辑跳变来影响功能。

二、Crosstalk Analysis

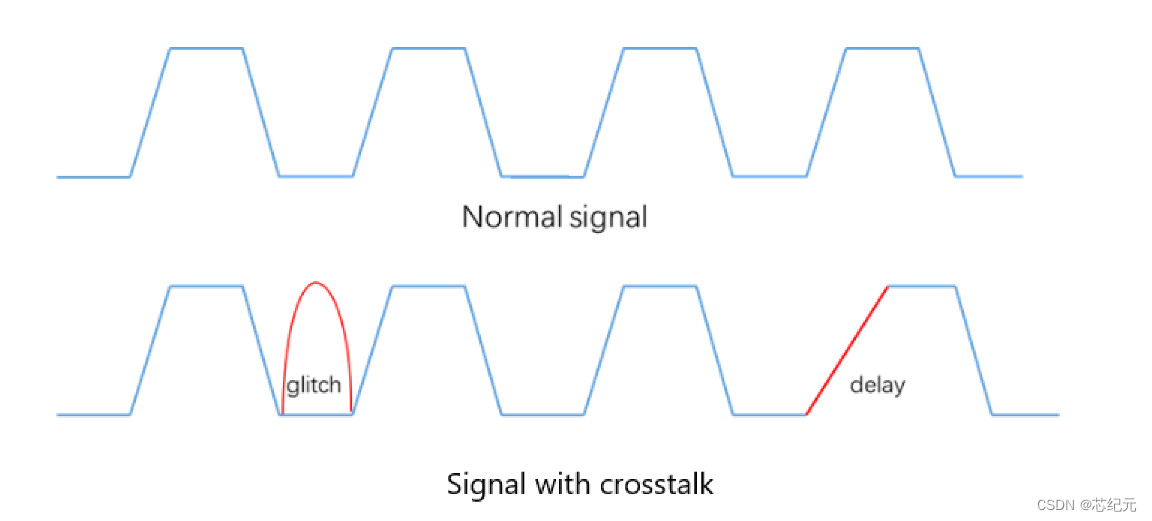

正常波形和收到crosstalk影响的波形如下图所示，delay的增大可能导致timing不满足, 产生的glitch可能会导致信号传输错误。

串扰是信号之间的相互影响，两根紧挨着的绕线（net）之间存在耦合电容，当一条线进行电平转换的过程中，另一条线也会受到相应的影响。其中第一条线称为攻击端（aggressor），第二根线称为受害端（victim）。

1. Crosstalk Delay Analysis

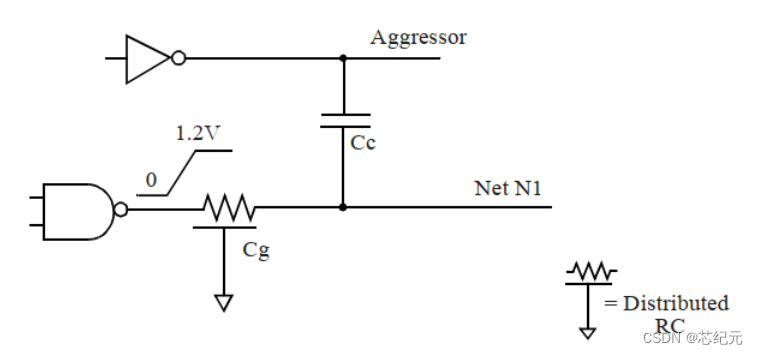

如下图所示Net N1通过电容Cc耦合到相邻的网络(标记为Aggressor Net)，并通过电容Cg接地。此示例假定网络N1在输出端具有上升电平过渡，并根据Aggressor Net是否同时进行电平切换来考虑不同的情况。

同时切换Aggressor和Victim的电平会影响Victim网络的过渡时间。根据攻击者网络电平切换方向的不同，串扰延迟影响可能为正(减慢受害者网络过渡时间)或为负(加快受害者网络过渡时间)。
正串扰延迟影响的示例如下图所示。受害者网络在下降的同
