CrossTalk典型串扰影响及其处理方法分析——Nivida

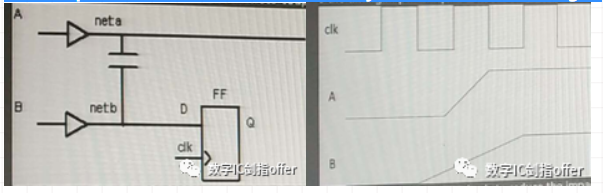

下图显示了一个包含交叉耦合电容的电路。 请回答以下问题:1)A,B和clk上的波形如下所示。 考虑到串扰的影响,请在引脚D上绘制波形。并在以下条件下分析时序对引脚D的影响。 2)请至少列出3种方法以减少串扰的影响并分析其缺点。
1)由于串扰的影响,相比B波形,D管脚的转换时间缩短。因为入侵netA和被害netB处于相同的信号变化,缩短了延时。
2)
- 屏蔽线。缺点:增加功耗,布线面积和互联复杂度
- 避免同一层存在两个平行的互连线。缺点:增加互联复杂度
- 增加平行线间的距离。缺点:增加布线面积,导致die面积增大
- 增加受害net的驱动能力,减小入侵net的驱动能力。
- 使用不同的布线layer。缺点:浪费布线资源。
