一、通信系统模型中的信道
1、信道带宽
2、信道容量
二、信道衰落
1、路径损耗
2、大尺度衰落
3、小尺度衰落
4、多普勒效应

本节内容
一、通信系统模型中的信道

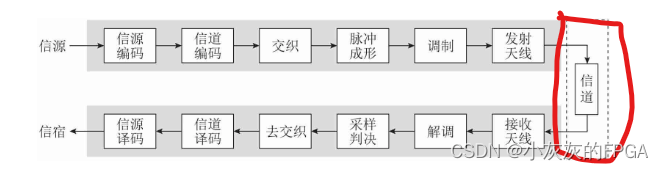

通信系统模型中的信道所在位置如图所示：

在信道中，通常除了传输的信号以外，还存在各种噪声和干扰，包括接收机中产生的热噪声、进入天线的自然噪声和人为噪声等。噪声和干扰可能会使信号失真并导致误码。
1、信道带宽

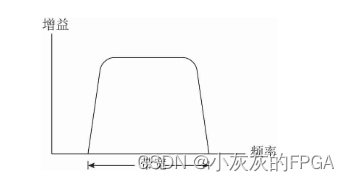

在信道中，也并不是所有频率的信号都可以通过信道传输，用信道带宽来评估，其含义是可以通过信道传输的信号频率范围大小。在实际信道的带宽总是有限的，因此要求在信道上传输的信号带宽不能超过信道带宽，否则信号会发生失真。

2、信道容量
信道容量是指在信道上进行无差错传输所能达到的最大传输速率。信道容量利用香农公式来计算：C=Blog2(1+S/N)。其中C表示信道容量，单位bit/s；B表示信道带宽，单位Hz；S表示信号平均功率，单位W；N表示噪声平均功率，单位W。
二、信道衰落

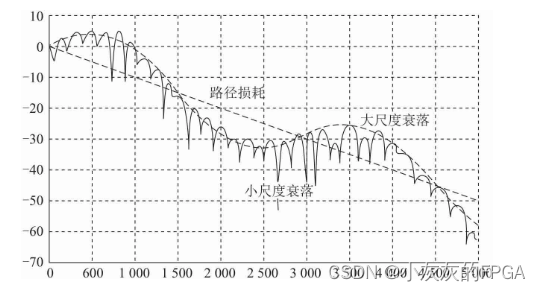

无线电波在传播过程中会遇到各种建筑物、树木、植被以及地形起伏的影响，引起能量的吸收和电波的反射、散射和绕射等，遭受到不同途径的衰减或损耗，损耗可以分为三类：路径损耗、大尺度衰落和小尺度衰落。

1、路径损耗
路径损耗，指的是无线电波在自由空间传播时产生的损耗。路径损耗反映了在大范围空间距离上接收信号电平的平均值变化趋势。
2、大尺度衰落
大尺度衰落，又称为阴影衰落，指的是无线电波在传播路径上受到建筑物及山丘等遮挡所产生的损耗，反映了在几百倍波长量级的中等范围内接收信号电平的平均值变化趋势。
3、小尺度衰落
小尺度衰落，又称为多径衰落，指的是由于多径传播而产生的损耗，反映了在几十倍波长量级的小范围内接收信号电平的平均值变化趋势。
多径是指无线电波从发射天线经过多个路径抵达接收天线的传播现象。大气层对电波的散射、电离层对电波的反射和折射，以及山峦、建筑等地表物体对电波的反射都会造成多径传播，最终导致接收机收到的信号是直达波和多个反射波的合成。

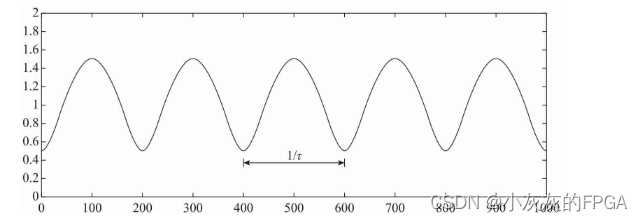

多径信道的相干带宽Bc,指的是多径信道最大时延τm的倒数1/τm。

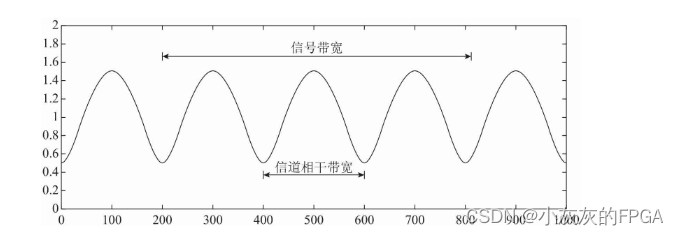

一般的信号都不是单一频率，而是具有一定带宽。如果信号的带宽远大于信道的相干带宽，即B>>Bc，信号中不同频率成分经多径传输后到达接收机时的幅度增益差别很大，这就是频率选择性衰落。在频率选择性衰落场景下，信号会发生严重失真。

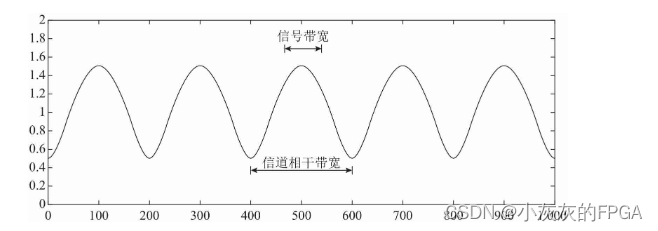

为了避免信号严重失真，一般要求信号的带宽B小于信道的相干带宽Bc，即B<Bc，信号中不同频率成分经多径传输后到达接收机时的幅度增益差别不大，这就是平坦衰落。

4、多普勒效应
多普勒效应是波动过程共有的特征，不只是声波，光波和电磁波也同样存在多普勒效应。以移动通信为例，当移动台向基站移动时，基站接收到的电磁波信号频率会变高；当移动台远离基站时，基站接收到的电磁波信号频率会变低。
由多普勒效应造成的接收信号频率和发射信号频率之差被称为多普勒频移。
多径信道的相干时间Tc，指的是最大多普勒频移fd的倒数1/fd。

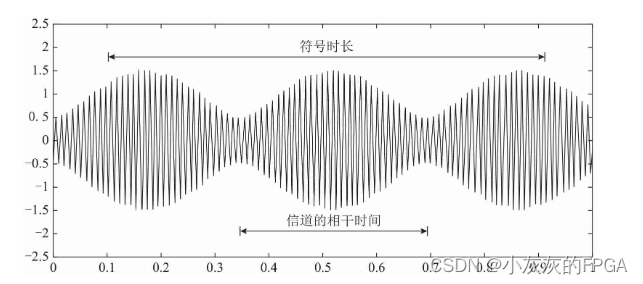

如果符号持续时长远大于信道的相干时间，即T>>Tc，符号持续期间的信号幅度波动很大，这种衰落被称为快衰落。

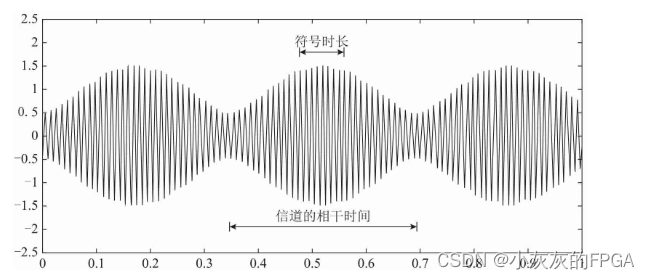

为了避免符号持续期间信号幅度的大幅波动，一般要求符号持续时长小于信道的相干时间，即T<Tc，这样可以保证符号持续期间的信号幅度变化不大，这种衰落被称为慢衰落。
