YOLOv11 网络结构图

YOLOv11网络结构图

1. 前言

YOLOv11（以下简称v11）是Ultralytics公司于2024年下半年推出的最新YOLO（You Only Look Once）模型。它在物体检测、分割、姿态估计、跟踪和分类等多项任务中提供了最先进（SOTA）的性能。该模型相比于YOLOv10（以下简称v10）无论在推理速度抑或是精度上均有所提升，从数据上来看，v11的Extra Large模型在COCO数据集上的mAP50-95为54.7%，相较于v10提高了0.3%；从推理时延上来看，v11的Nano模型能够在1.55ms完成一张图像的推理，低于v10的1.84ms。尽管在推理精度只有细微的提升，但是在深度学习模型中往往会带来显著的性能提升，而且v11除了Extra Large在推理实验上逊于v10，其余规模的模型在时延上均优于v10。

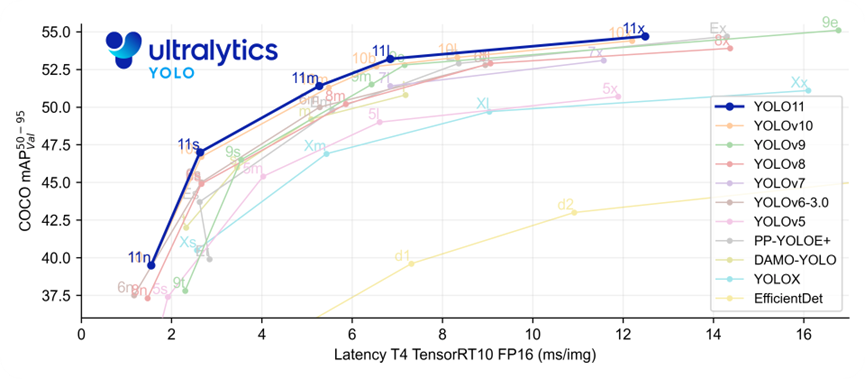

图1 模型性能对比图

2. 优化

v11在模型整体架构上依旧沿用之前的YOLO框架，即：利用主干网络（Backbone）进行特征提取，采用颈部（Neck）完成特征深层和浅层特征的融合，最后通过头部（Head）的检测头输出结果。相比于前几个版本的YOLO版本，v11在模型算法上主要优化了以下几个地方：C3k2模块与C2PSA模块。

2.1 C3K2

C3k2模块是v11对传统跨阶段局部网络CSPNet（Cross Stage Partial Network）结构的优化版本，其核心目标是通过卷积设计和灵活参数配置提升特征提取效率。其结构特点包括：一部分浅层特征可以直接传递，另一部分依靠参数设置选择多个C3k或者Bottleneck对特征进行深层处理，最终将两部分特征融合，实现多层次特征的有效结合。总结而言：C3k2在C3模块的基础上进行了优化，通过指定参数为2，实现了两个C3k或者Bottleneck的串联，从而进一步提升了特征提取的效率和能力。这种设计使得C3k2能够在保持模型稳定性的同时，提高模型的运行速度，并可能通过增加特征提取的深度来间接提升精度。

2.2 C2PSA

C2PSA（Cross Stage Partial with Pyramid Squeeze Attention）模块是v11中引入的核心模块，通过将CSP结构与注意力机制相结合，显著提升了模型的特征提取能力。其核心设计包括：CSP分段处理，将输入特征图分为两部分，一部分直接传递以保留原始信息，另一部分通过PSA（Pyramid Squeeze Attention）注意力模块处理，最终拼接融合以实现多层次特征的有效结合。

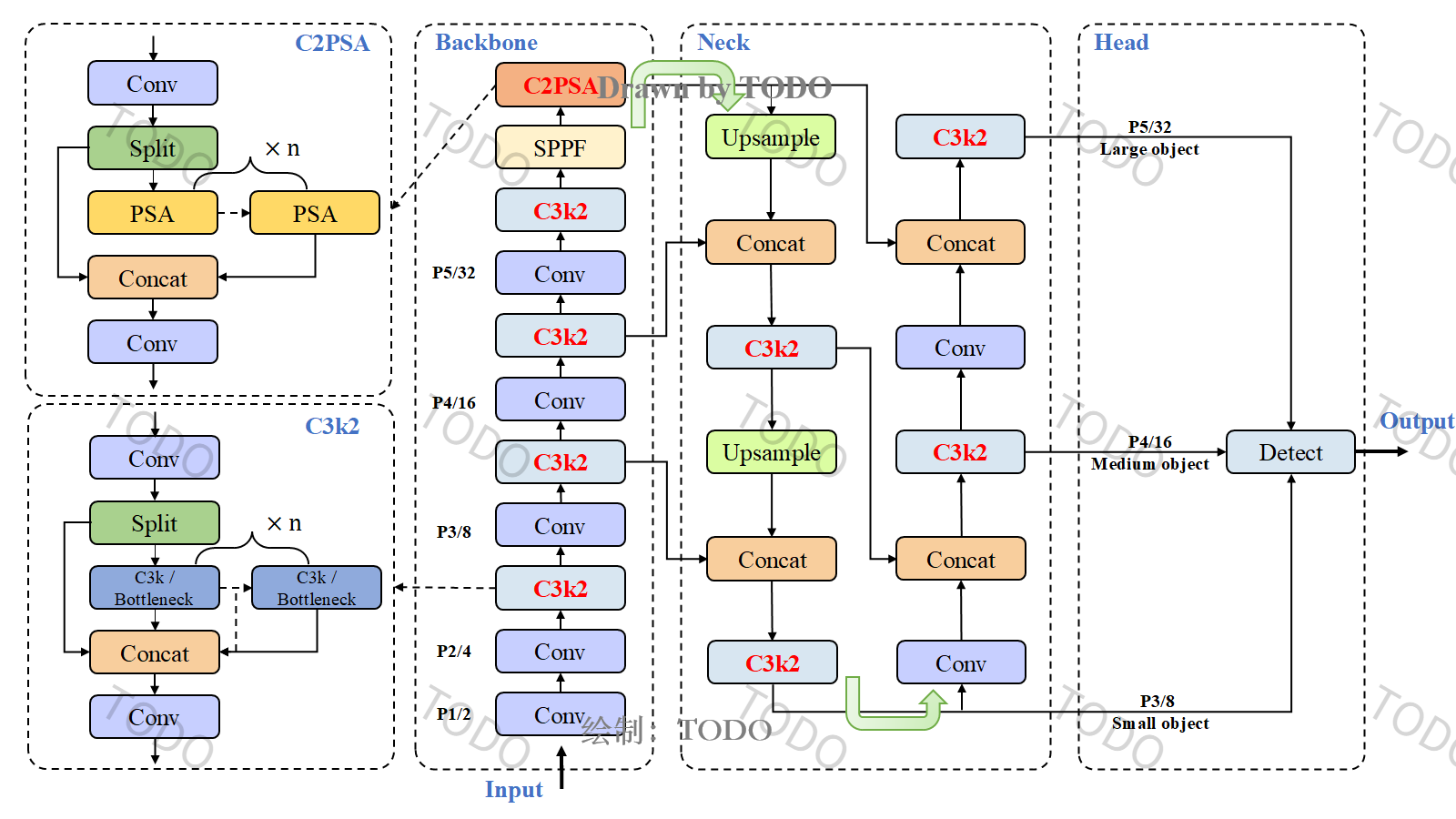

YOLOv11网络结构图

2.3 PSA
