车载测试基础：AUTOSAR网络管理-NM

已于 2024-06-05 14:45:31 修改
阅读量3.5k 收藏 42
点赞数 4
分类专栏： 汽车自动化测试 车载测试 自动化测试 文章标签： 网络 集成测试 汽车
于 2023-05-11 16:15:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_52641463/article/details/130600985
版权
文章介绍了AUTOSAR（汽车开放系统架构）及其在解决汽车电子复杂性问题上的作用。接着详细阐述了CAN网络管理，包括网络管理报文（NMPDU）的格式和CAN网络节点的三个运行模式：网络模式、常规操作状态和准备睡眠状态。这些机制确保了节点在无通信需求时能有效节能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

AUTOSAR简介

AUTOSAR（Automotive Open System Architecture，汽车开放系统架构）是致力于制定汽车电子软件统一标准的联盟，由汽车电子、半导体和软件行业的知名公司组成。
AUTOSAR对软件接口、交换格式、方法论做了标准化，以增加不同整车厂和供应商生产的系统及软件之间的兼容性、可复用性和可互换性，应对汽车电子控制系统面临的挑战：

  1. 汽车的电气化、电子化程度提高，控制器数量增加，网络复杂度增加
  2. 软件功能和数量急剧增加
  3. 硬件平台多样化，软件可复用性差
  4. 软件开发周期缩短
  5. 软件成本占比增加

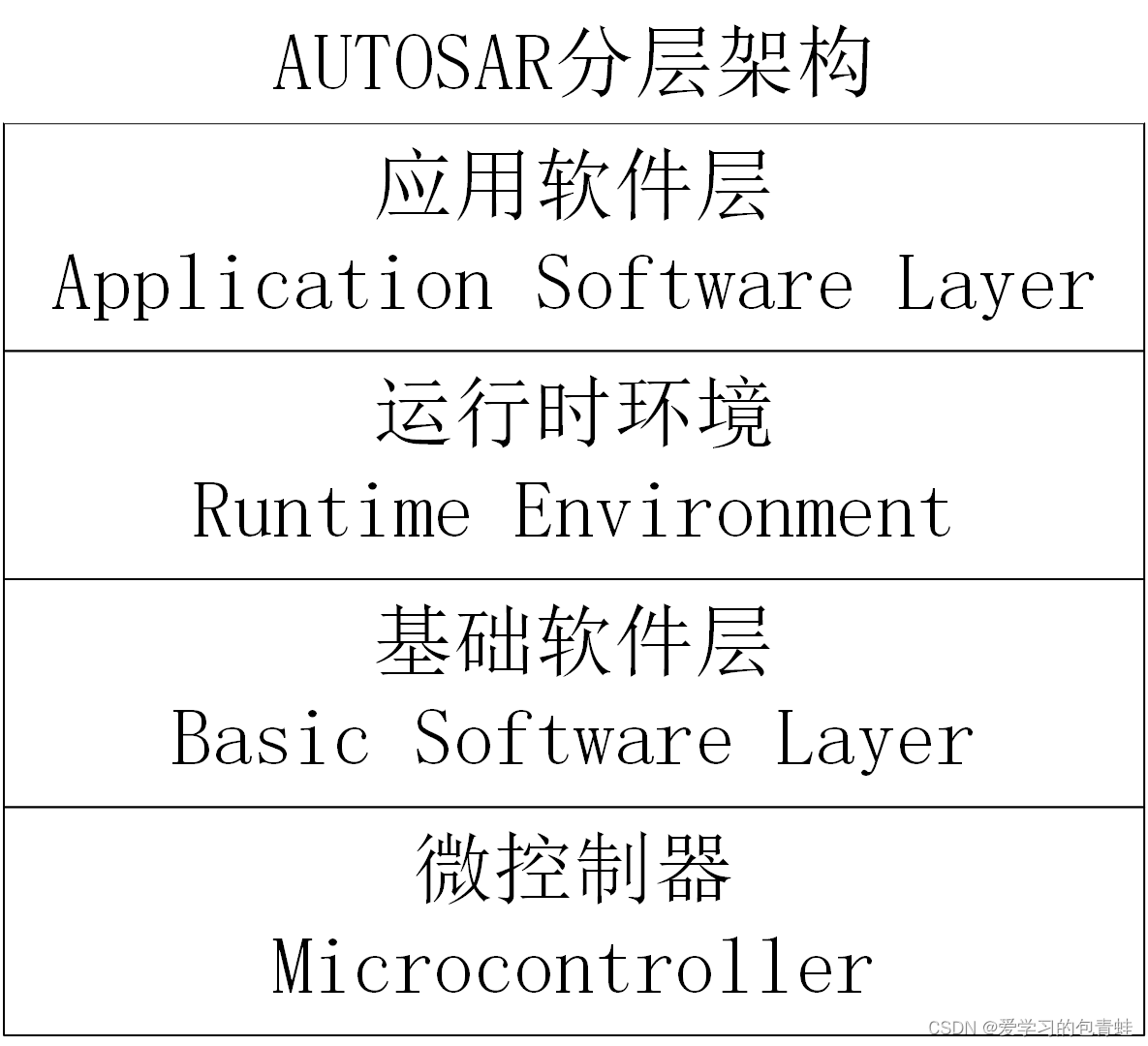

    在这里插入图片描述

CAN网络管理

概述

车载网络中的每个节点都依赖自己与其它节点之间收发的网络管理报文（NM PDU）实现通信。CAN网络管理（CAN Network Management）的目的是使网络中的ECU节点有序的睡眠和唤醒，在没有通信需求的时候睡眠，从而实现节能。

网络管理报文（NM PDU）的格式
