MATLAB实现环形涡旋光束、贝塞尔-高斯光束、拉盖尔-高斯光束的仿真研究

1、项目下载：

本项目完整论文和全套实现源码见下面资源，有需要的朋友可以点击进行下载

说明	文档（点击下载）
本算法文档	【老生谈算法】matlab实现环形涡旋光束、贝塞尔-高斯光束、拉盖尔-高斯光束的仿真研究

更多阿里matlab精品项目可点击下方文字直达查看：

matlab精品项目合集（算法+源码+论文）——阿里的算法项目

---

2、项目详情：

摘要
环形涡旋光束、贝塞尔-高斯光束以及拉盖尔-高斯光束，作为激光科学中的三种独特光束形式，展现出了非凡的空间特性和应用潜力。它们在量子信息处理、微纳米级光学操控、长距离光传输、高精度激光加工以及光学显微镜等前沿科技领域中扮演着至关重要的角色。本文依托MATLAB这一强大的数值计算与可视化平台，深入构建了这三种光束的数学模型，并对其光强分布和相位特性进行了精细仿真。通过直观的仿真结果，我们不仅揭示了这些光束的内在特性，更为后续的光学研究、技术创新以及实际应用提供了坚实的理论基础和可视化支持。

1 引言
激光光束，以其高度的方向性、单色性和相干性，已成为现代光学与光子学研究中不可或缺的工具。在众多激光光束中，环形涡旋光束、贝塞尔-高斯光束和拉盖尔-高斯光束因其独特的空间结构和相位特性而备受瞩目。它们不仅丰富了光学理论的研究内容，更为光学技术的革新与发展开辟了新的道路。本文旨在通过简要介绍这三种光束的基本概念与特性，结合MATLAB平台的仿真分析，直观展示其光强与相位分布，为相关领域的研究者提供有价值的参考。

2 理论背景
2.1 环形涡旋光束
环形涡旋光束，以其独特的螺旋状相位结构和携带的角动量而著称。其电场强度分布不仅与径向距离有关，更包含了一个围绕光束轴线的旋转相位因子。这种特殊的相位结构使得环形涡旋光束在传输过程中能够保持稳定的螺旋形状，为量子信息处理中的信息编码与解码、微纳米级粒子的光学操控等提供了新的技术手段。

2.2 贝塞尔-高斯光束
贝塞尔-高斯光束巧妙地融合了贝塞尔函数和高斯函数的特性，展现出独特的空间分布。在远场区域，它呈现出经典的高斯光束形状，而在近场则展现出贝塞尔函数特有的无限延伸边缘。这种特性使得贝塞尔-高斯光束在长距离光传输中能够保持较高的光束质量，同时在激光加工和光学显微镜等领域也展现出了广泛的应用前景。

2.3 拉盖尔-高斯光束
拉盖尔-高斯光束作为贝塞尔-高斯光束的一种特殊形式，其电场分布中融入了拉格朗日多项式的成分。这使得拉盖尔-高斯光束不仅具有自聚焦的中心部分，还拥有发散的边缘结构，并且同样携带特定的角动量。这些特性使得拉盖尔-高斯光束在光学操控、量子信息处理等领域中展现出了独特的优势和应用潜力。

3 MATLAB仿真分析
3.1 仿真参数设置与初始化
为了准确模拟这三种光束的空间分布和相位特性，我们首先在MATLAB中设置了一系列关键参数，包括激光的波长、束腰半径、拓扑荷数等。这些参数不仅决定了光束的基本形状和尺寸，还对其传输特性和应用效果产生重要影响。通过精心设计的参数组合，我们为后续的光束计算和可视化奠定了坚实基础。

3.2 仿真方法与步骤
我们采用了基于波动方程的数值解法来模拟这三种光束的传播过程。具体步骤包括：首先，根据光束的数学模型编写相应的MATLAB函数；其次，利用MATLAB的矩阵运算和绘图功能，对光束的电场分布、光强分布以及相位特性进行计算；最后，通过三维图形和二维切面图等方式，直观展示仿真结果。

3.3 仿真结果与分析
通过MATLAB仿真，我们得到了环形涡旋光束、贝塞尔-高斯光束和拉盖尔-高斯光束的光强分布图和相位图。从仿真结果中，我们可以清晰地观察到这三种光束各自独特的空间结构和相位特性。例如，环形涡旋光束呈现出明显的环形光强分布和螺旋状相位结构；贝塞尔-高斯光束则展现出中心聚焦、边缘无限延伸的光强分布特性；而拉盖尔-高斯光束则兼具自聚焦中心和发散边缘的光强分布，以及特定的相位特性。这些仿真结果不仅验证了我们的理论模型，更为后续的光学研究和应用提供了有力的可视化支持。

环形涡旋光束参数

clc;
clear;
close all;

N = 200; % 网格点数
lambda = 632e-9; % 波长，单位：米
k = 2*pi/lambda; % 波数
w0 = 3; % 束腰半径，单位：米
x = linspace(-10, 10, N); % x轴范围
y = linspace(-10, 10, N); % y轴范围
[X, Y] = meshgrid(x, y); % 生成网格
[theta, r] = cart2pol(X, Y); % 转换为极坐标
beta = 50*pi/180; % 相位因子

贝塞尔-高斯光束参数

```c
	alpha = 5; % 贝塞尔函数参数
拉盖尔-高斯光束参数
matlab复制代码
	p = 2; % 径向指数
	l = 2; % 角向模数
	w0 = 3e-3; % 光斑尺寸，单位：米
	Z_R = pi*w0^2/lambda; % 瑞利长度
	z = 0; % 传播距离
	w_z = w0*sqrt(1 + (z/Z_R)^2); % 光束在z位置的半径

3.2 环形涡旋光束仿真
环形涡旋光束的电场振幅可以表示为：
E(r,θ)=A(r)exp(iLθ)
其中，A(r) 是径向函数，L 是涡旋的模式数。

```c
for m = -4:4
subplot(3, 3, m + 5);
E1 = (r/w0).^abs(m).*exp(-r.^2/w0^2).*exp(1i*beta).*exp(-1i*m*theta);
I1 = E1 .* conj(E1); % 计算光强
I1 = I1 / max(max(I1)); % 归一化光强
h1 = pcolor(X, Y, I1);
colorbar;
set(h1, 'edgecolor', 'none', 'facecolor', 'interp');
title(['m = ', num2str(m)]);
axis square;
end

suptitle('环形涡旋光束:不同拓扑荷数(m)'); % 添加总标题

3.3 贝塞尔-高斯光束仿真
贝塞尔-高斯光束的电场振幅可以表示为：
E(r,z)=Jm​(αkr)exp(−w02​r2​)exp(−imθ)
其中，Jm​ 是第m阶的贝塞尔函数。

figure;
for m = -4:4
subplot(3, 3, m + 5);
E2 = besselj(m, alpha.*r).*exp(-r.^2/w0^2).*exp(-1i*m*theta);
I2 = E2 .* conj(E2); % 计算光强
I2 = I2 / max(max(I2)); % 归一化光强
h2 = pcolor(X, Y, I2);
colorbar;
set(h2, 'edgecolor', 'none', 'facecolor', 'interp');
title(['m = ', num2str(m)]);
axis square;
end

suptitle('贝塞尔-高斯光束:不同拓扑荷数(m)'); % 添加总标题

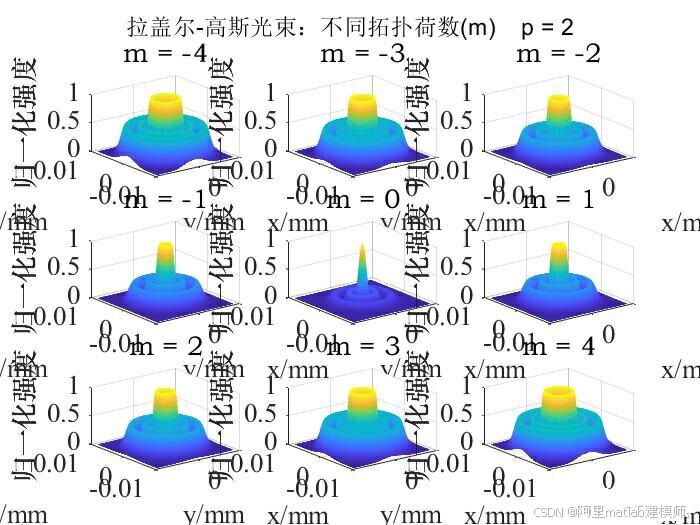

3.4 拉盖尔-高斯光束仿真
拉盖尔-高斯光束的模式函数可以表示为：
LGp,l​(r,θ,z)=π​w(z)Lp∣l∣​(0)(2​r/w(z))∣l∣Lp∣l∣​(2r2/w2(z))​exp(−w2(z)r2​)exp(−ikz)exp(−i(2p+∣l∣+1)tan−1(zR​z​))exp(−imθ)
其中，Lp∣l∣​ 是拉盖尔多项式。

figure;
for m = -4:4
subplot(3, 3, m + 5);
E3 = sqrt(2*factorial(p)/pi/(p+factorial(abs(m))))*(1/w_z)*(sqrt(2)*r/w_z).^abs(m) ...
.* exp(-r.^2/w_z^2) .* laguerre(p, abs(m), 2*r.^2/w_z^2) ...
.* exp(-1i*m*theta) .* exp(-1i*k*z) ...
.* exp(-1i*k*r.^2*z/2/(z^2+Z_R^2)) ...
.* exp(-1i*(2*p+abs(m)+1)*atan(z/Z_R));
I3 = E3 .* conj(E3); % 计算光强
I3 = I3 / max(max(I3)); % 归一化光强
h3 = pcolor(X, Y, I3);
colorbar;
set(h3, 'edgecolor', 'none', 'facecolor', 'interp');
title(['m = ', num2str(m)]);
axis square;
end

suptitle('拉盖尔-高斯光束:不同拓扑荷数(m)'); % 添加总标题

3.5 可视化结果
通过MATLAB的图形功能，我们可以绘制出这三种光束在不同拓扑荷数下的光强分布。

4运行结果

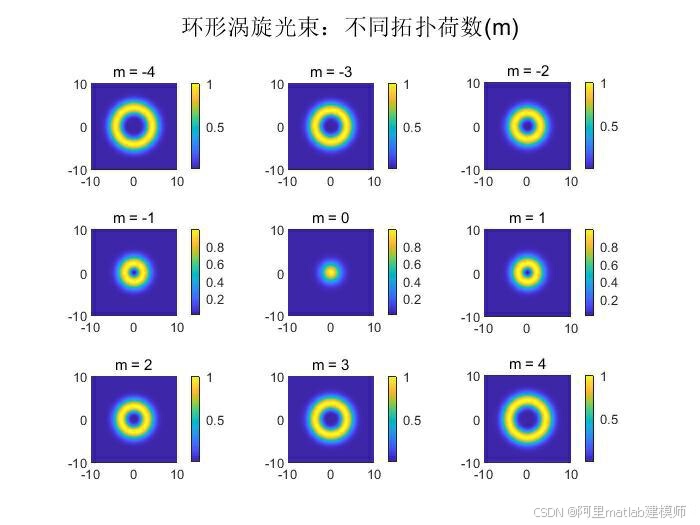

4.1 环形涡旋光束
环形涡旋光束的光强分布呈现出明显的环形结构，且随着拓扑荷数的增加，环形结构变得更加复杂。这种特性使得环形涡旋光束在量子信息处理和微纳米级光学操控中具有广泛的应用。
4.2 贝塞尔-高斯光束
贝塞尔-高斯光束的光强分布呈现出中心聚焦、边缘无限延伸的特点。这种特性使得贝塞尔-高斯光束在长距离光传输、激光加工和光学显微镜等领域具有广泛的应用。
