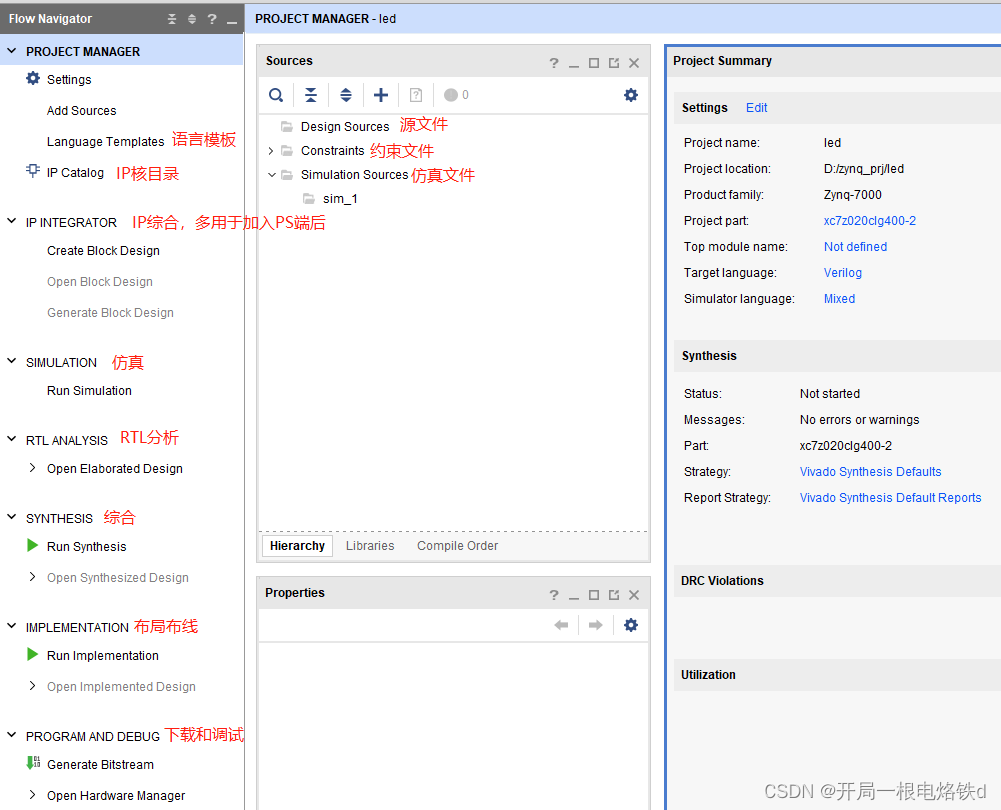

vivado菜单指南:

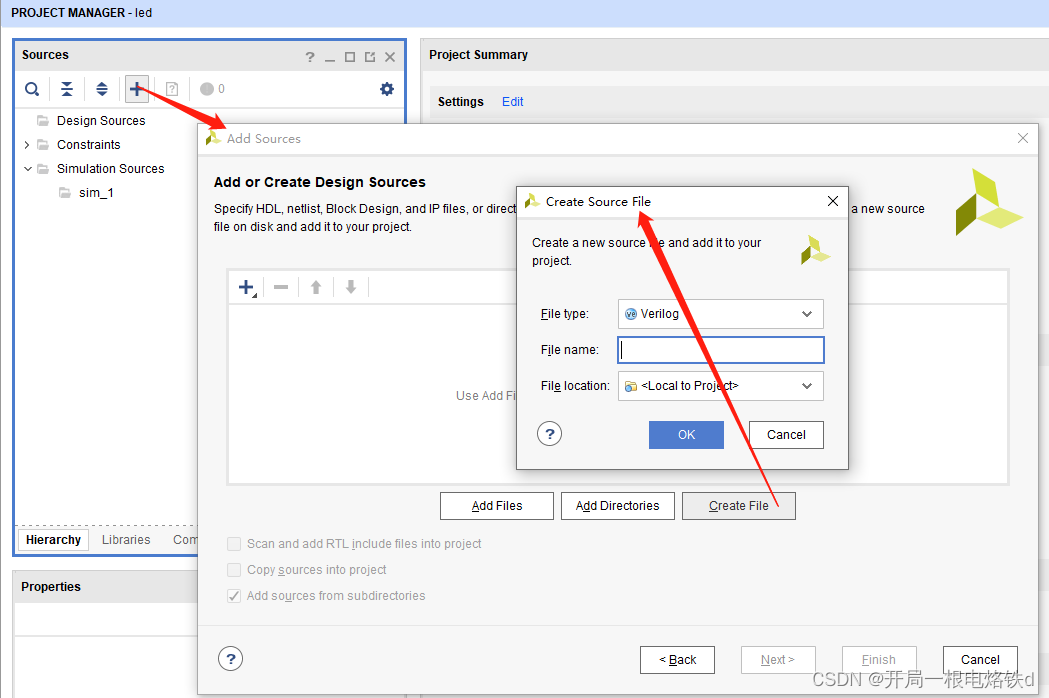

创建设计源文件(add or create design sources):

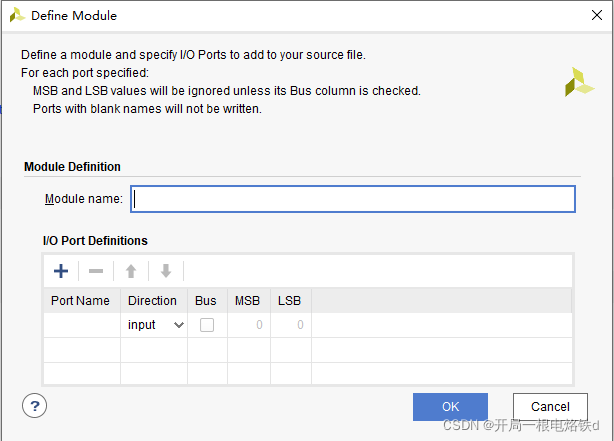

在创建源文件后,会要求对其所在模块进行创建:

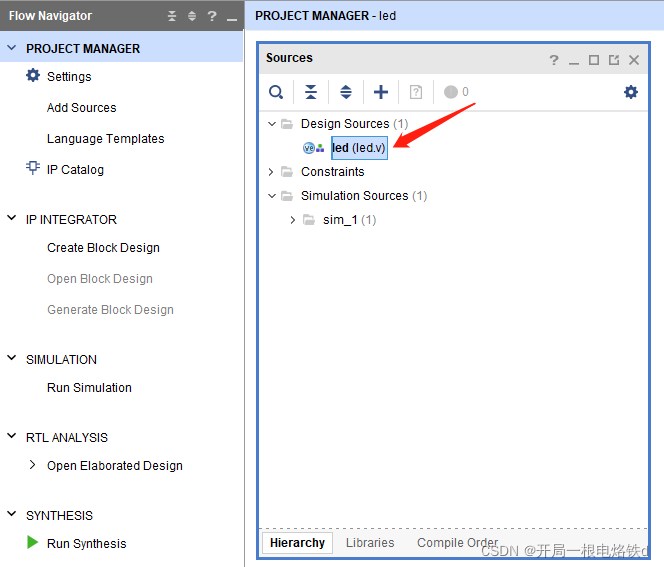

而后会在资源区看到我们创建的模块:
下面以一个工程为例:

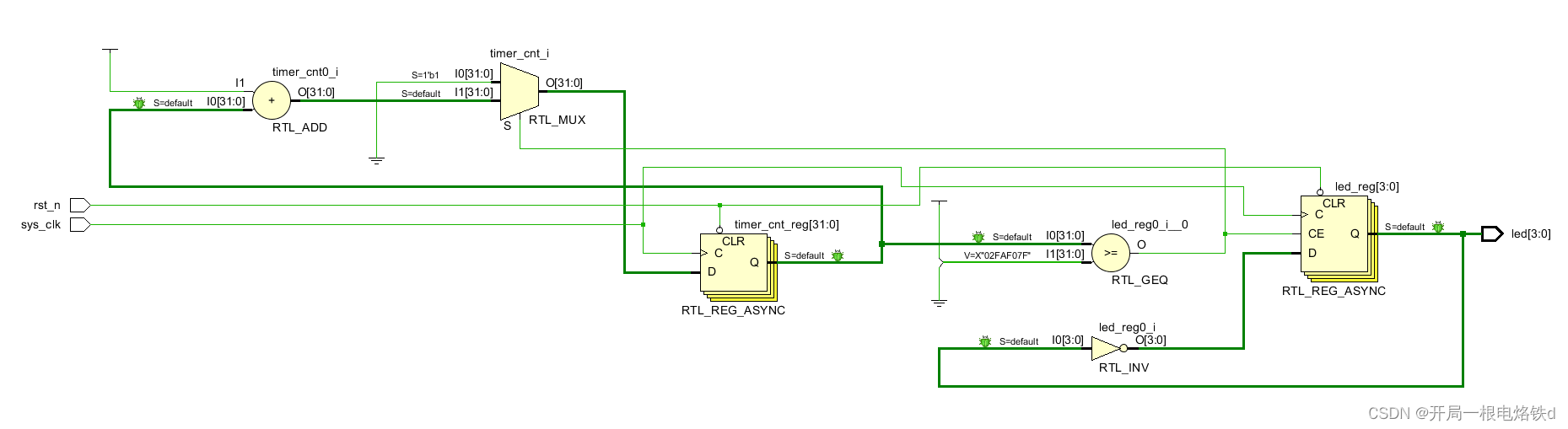

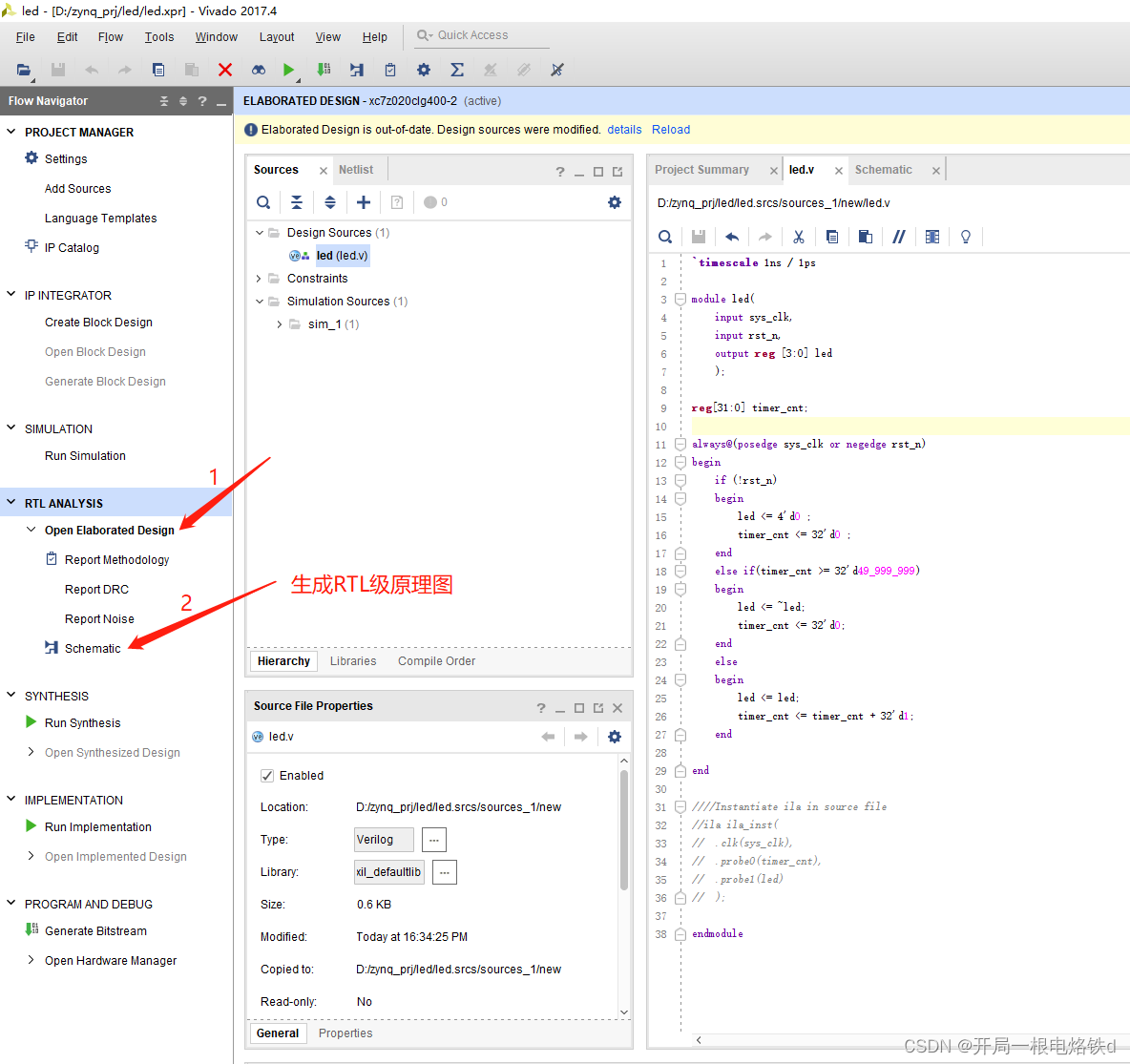

RTL原理图如下:

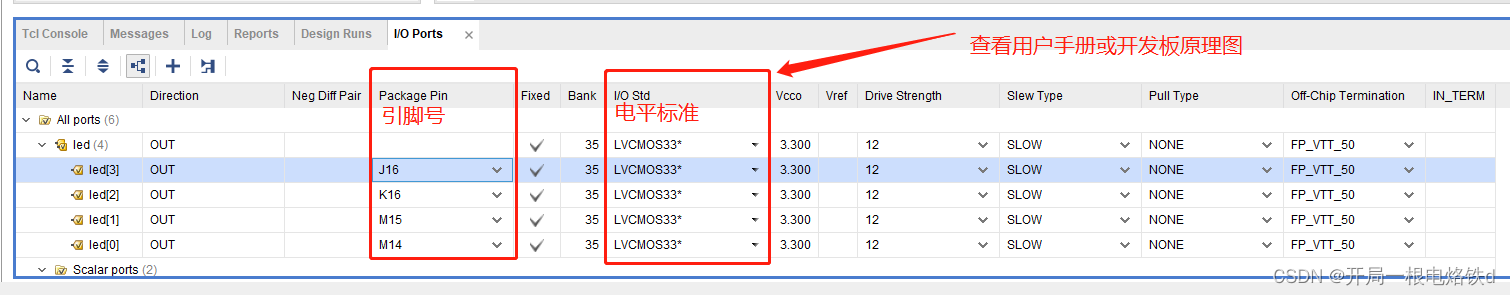

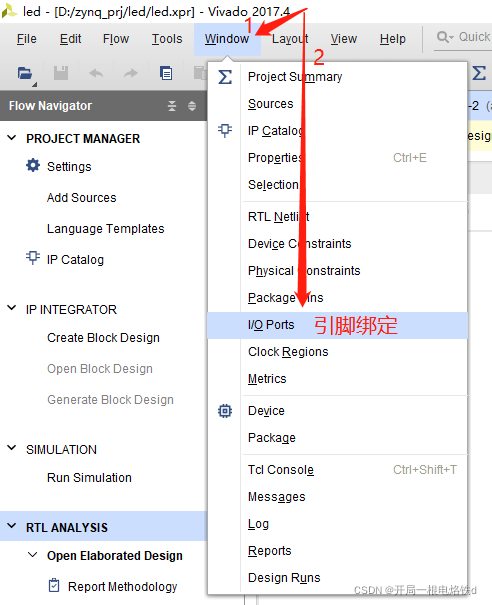

关于引脚绑定:
学习查看用户手册和开发板原理图是一个硬件工程师的基本要求。

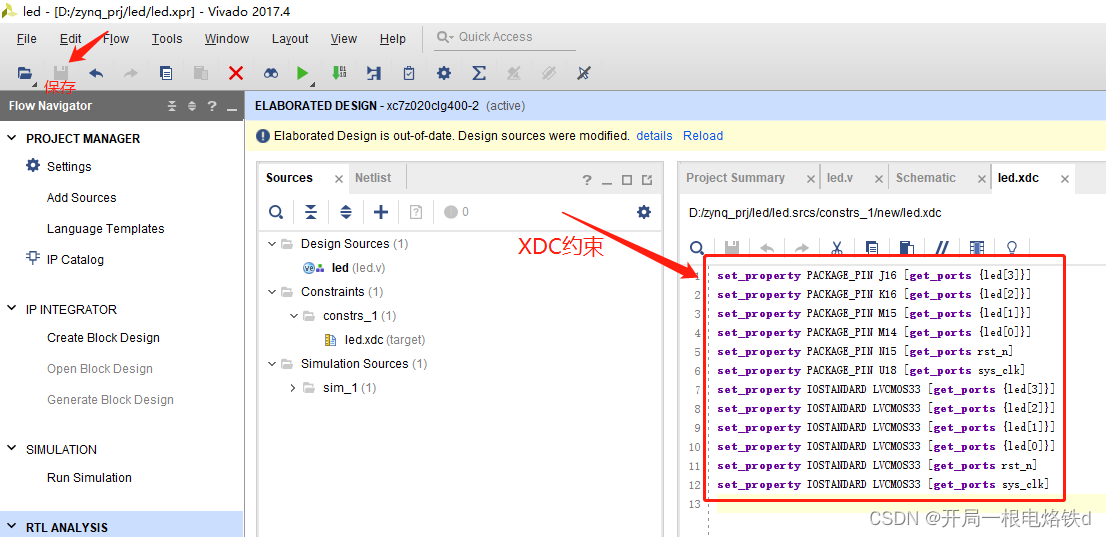

然后点击保存,会要求生成一个XDC约束文件(用于引脚绑定)
在此说明,我们也可通过书写XDC约束文件来进行引脚绑定。本文使用第一种方法,先绑定引脚,让系统自动生成XDC约束文件。
至此,我们已经完成了一个FPGA工程,接下来我们进行编译部分。

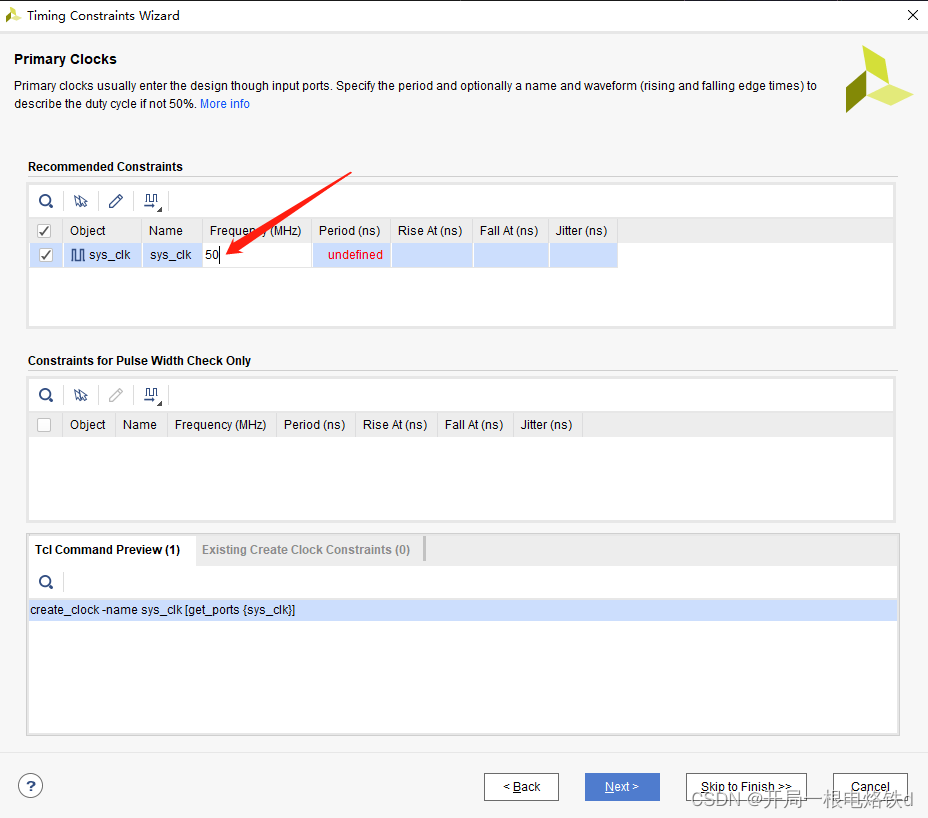

在项目菜单(最左边)选择Run Synthesis,逻辑综合之后,我们要进行一个系统时钟的约束,点击Open Synthesized Design下的Constraints Wizard,输入系统时钟频率为50MHz,然后回车结束。
完成后,我们可以直接选择生成比特流文件(Generate Bitstream),在这个过程中,它会自动进行布局布线(Implementation)。
完成布局布线后,选择打开硬件管理(Open Hardware Manager),进行硬件下载与验证。

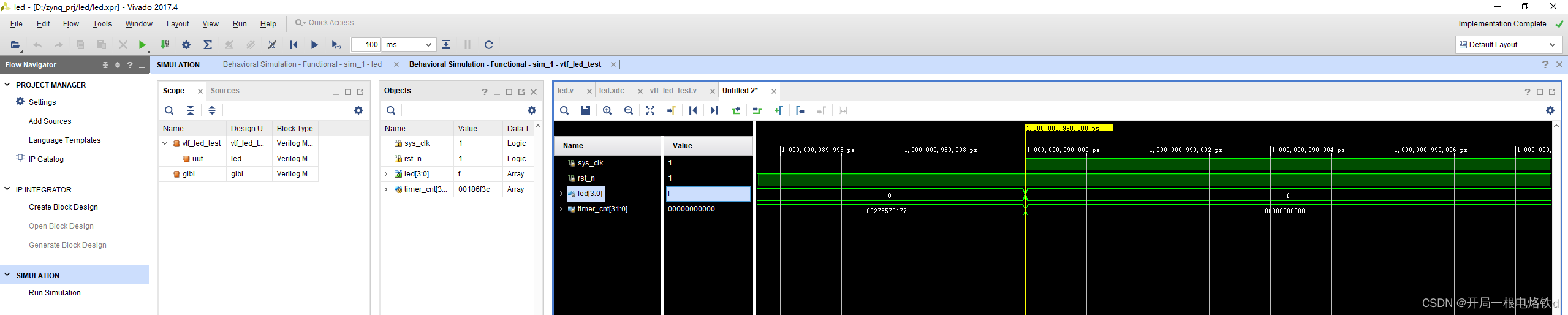

在进行硬件验证前,我们可以先进行仿真(Simulation)。按上述创建设计源文件的方法,创建仿真文件(Simulation Sources),输入代码后,点击运行(Run Simulation),选择行为级(Behavioral)仿真。
