vivado创建MIG IP核及引脚说明（Verilog学习记录）

已于 2023-12-04 13:55:08 修改
阅读量685 收藏 1
点赞数 1
文章标签： fpga 学习
于 2023-12-04 13:45:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_45231416/article/details/134782040
版权
本文详细介绍了如何在Vivado中创建MIG IP核，从选择DDR3 SDRAM存储器件，配置时钟、ECC、数据宽度等参数，到设定读写模块的引脚使用，提供了详细的步骤解析。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、创建MIG IP核

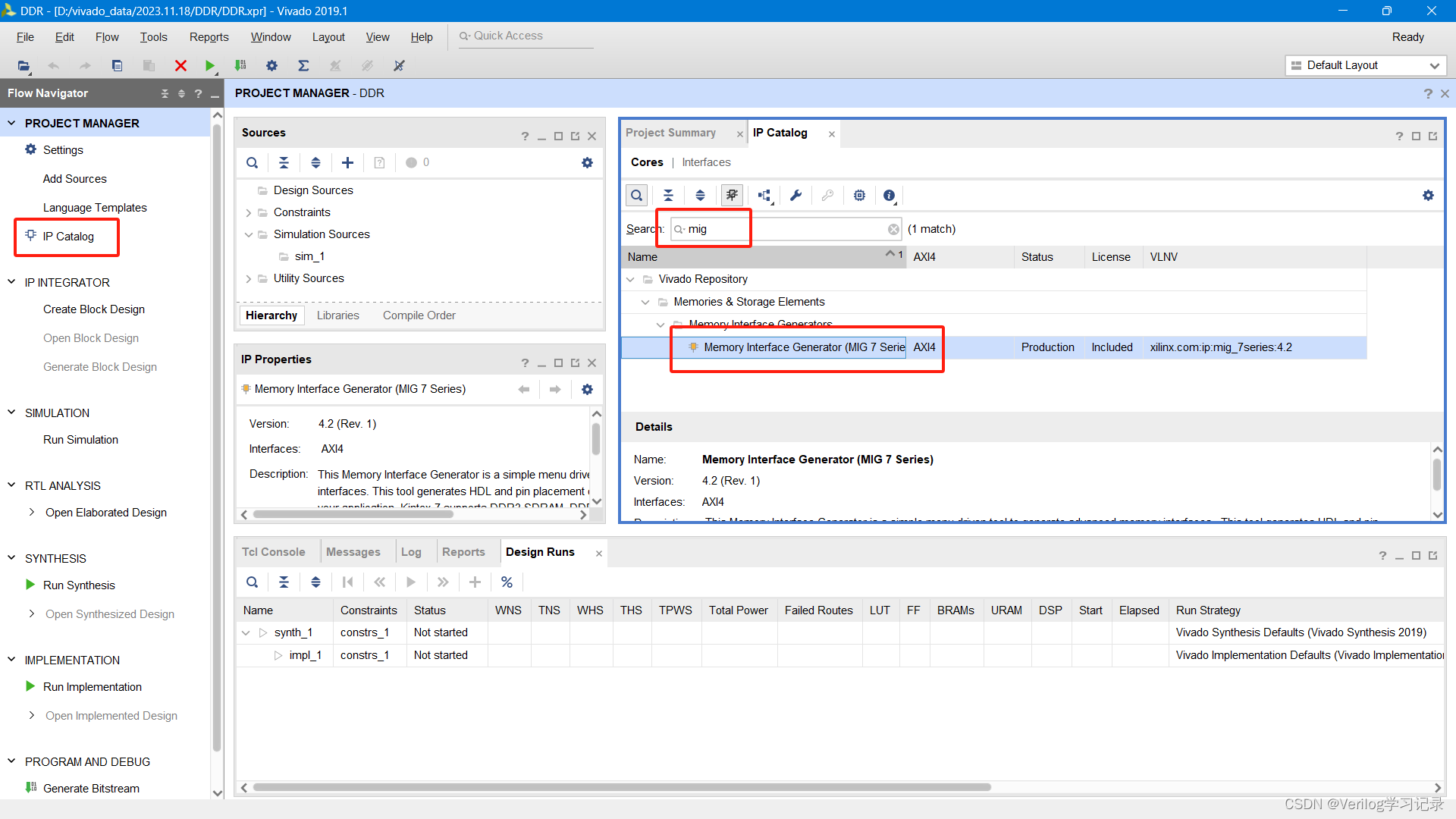

1.首先建立一个工程，在建立好的工程中点击IP Catalog，搜索MIG IP核；

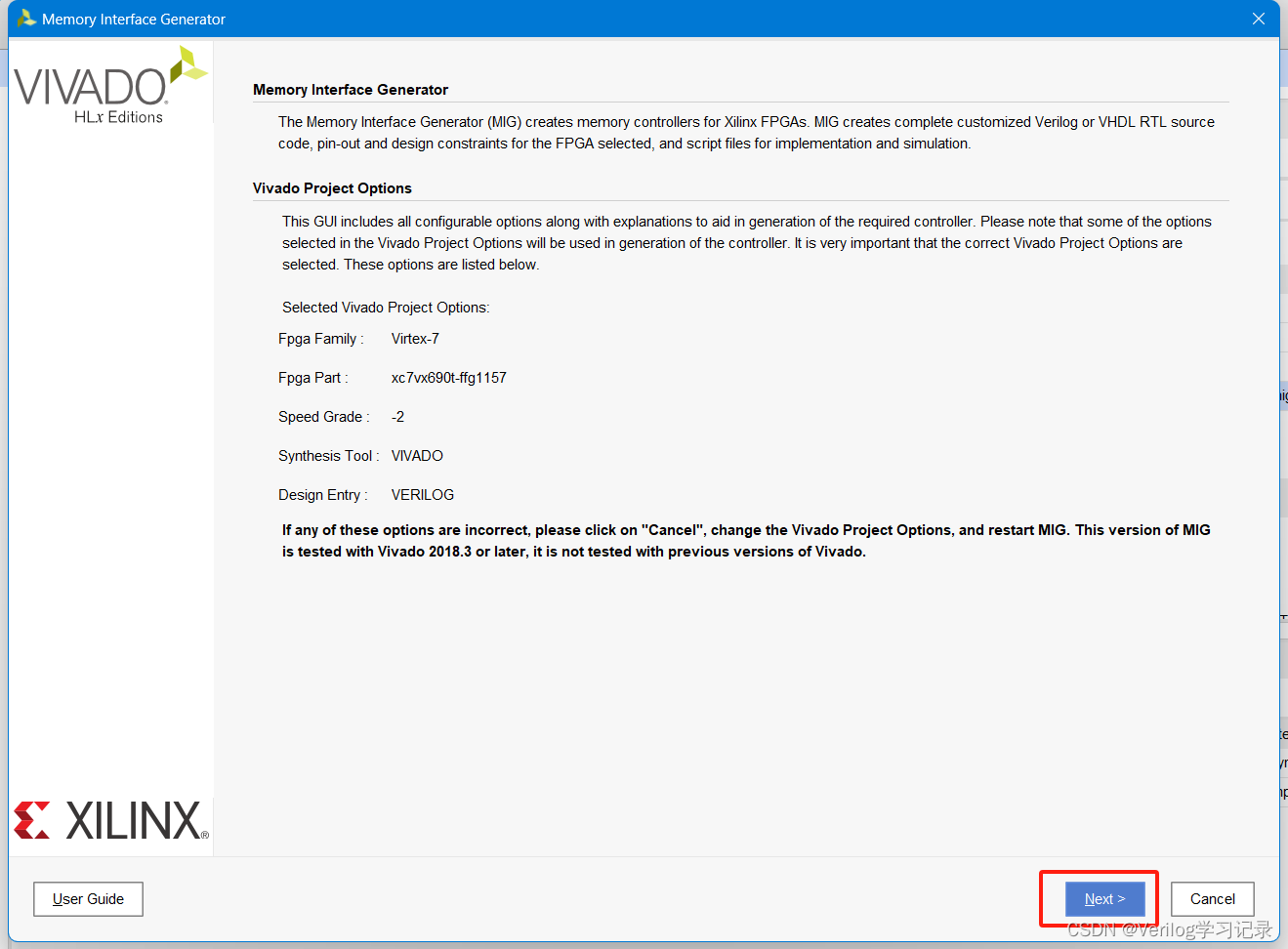

2.双击进入MIG IP核；

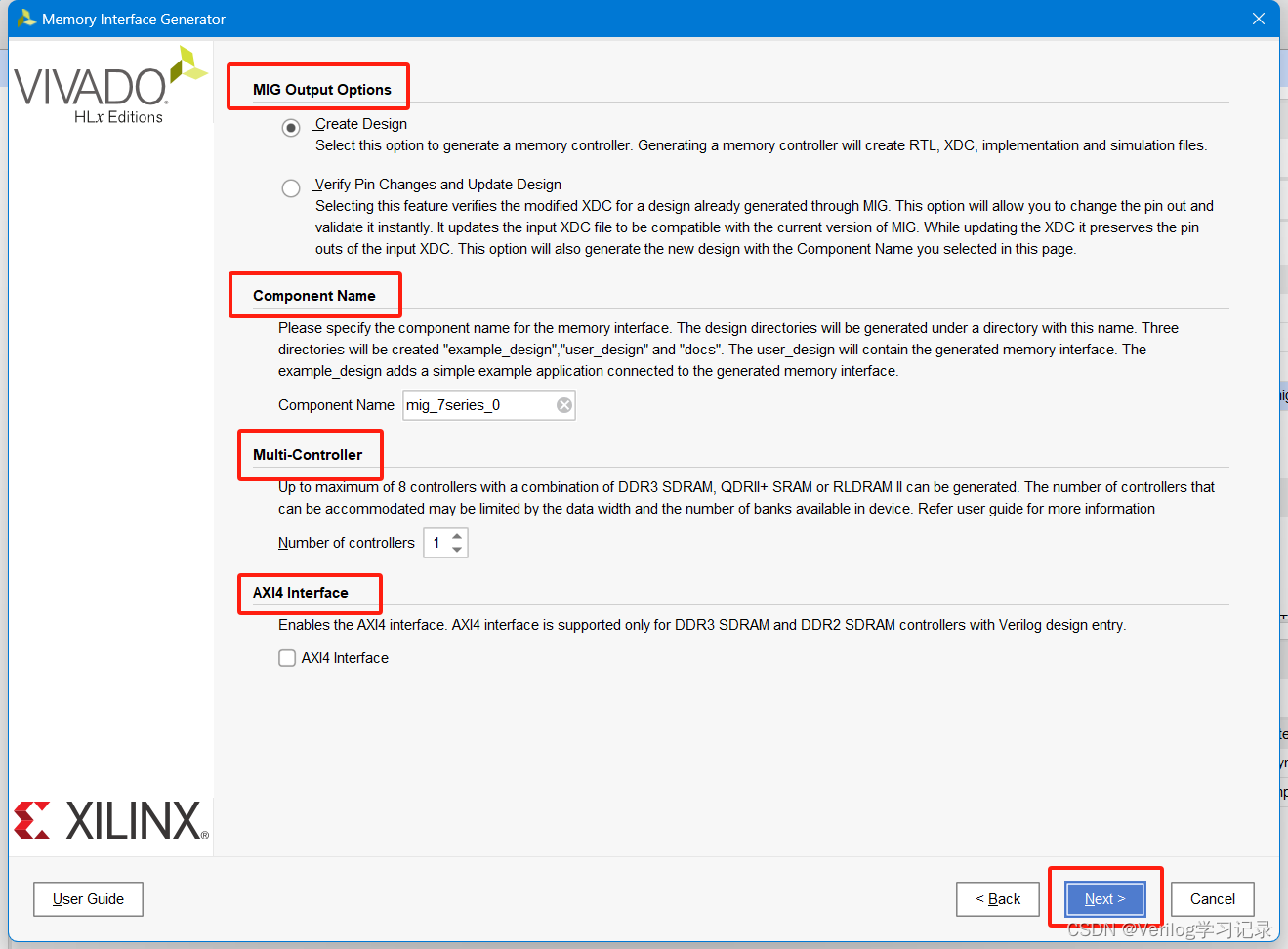

3.点击Next，这一页包含了MIG输出选项、组件名称、支持多个控制器和启用AXI4接口选项。这里我们设置名称为mig_7series_0，不勾选AXI4选项，默认就是Native接口。

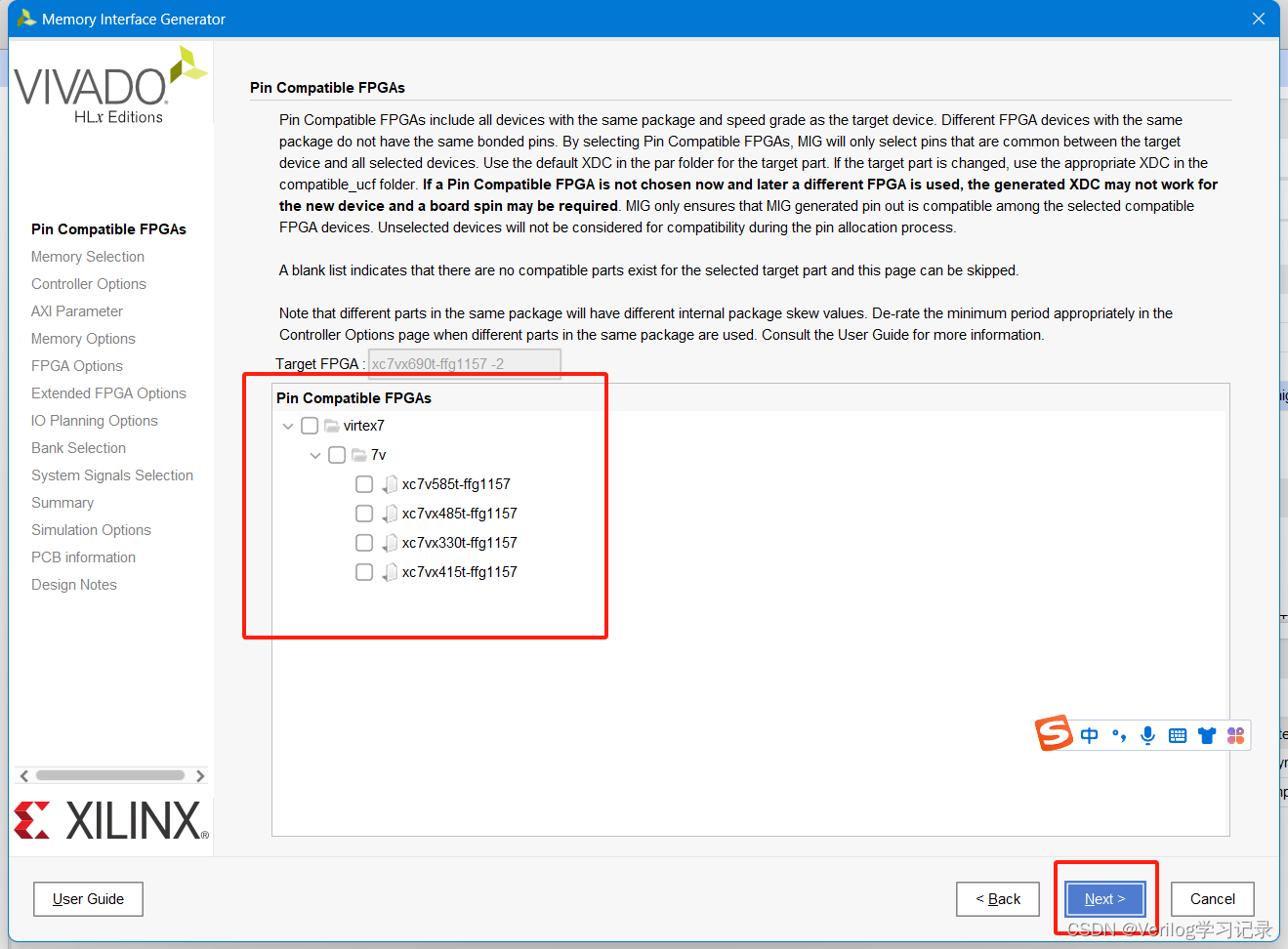

4.点击Next，这一页是针对兼容器件的选择，这里不勾选。

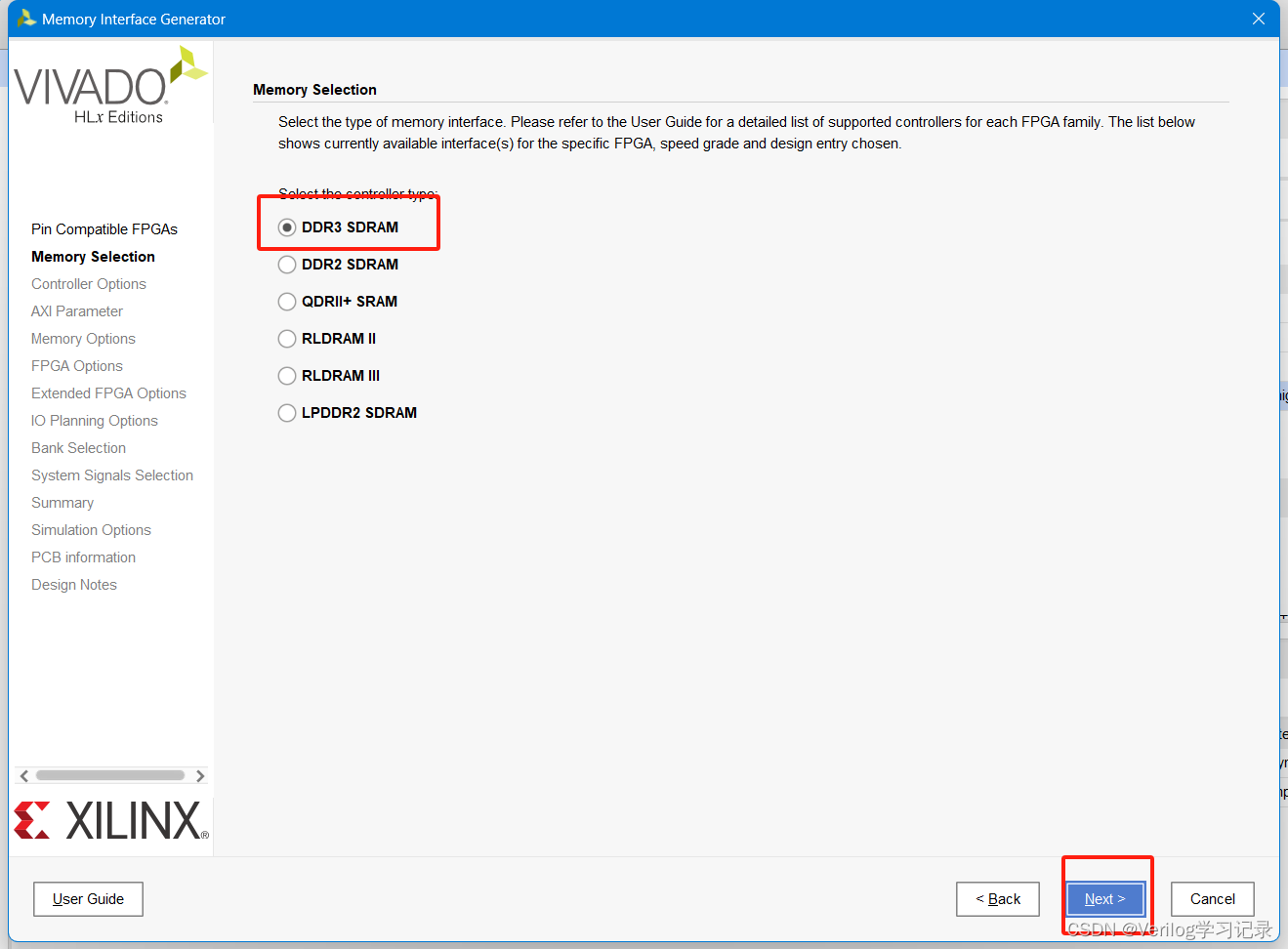

5. 点击Next，选择你需要使用的存储器件，这里选择DDR3 SDRAM。

6.点击Next，开始进行DDR3存储器IP核的配置：
